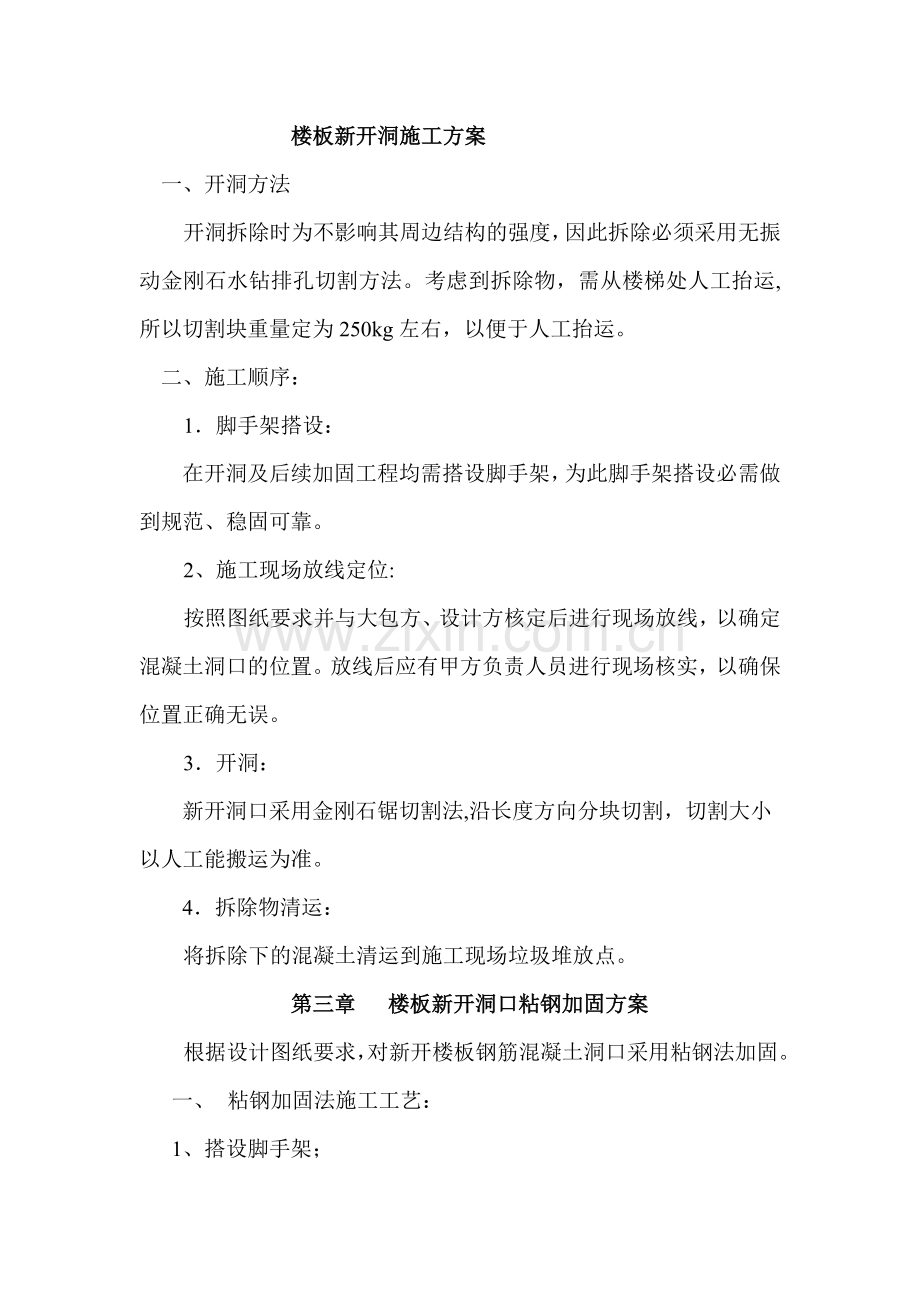

楼板新开洞施工方案
一、开洞方法
开洞拆除时为不影响其周边结构的强度，因此拆除必须采用无振
动金刚石水钻排孔切割方法。考虑到拆除物，需从楼梯处人工抬运,所以切割块重量定为250kg左右，以便于人工抬运。
二、施工顺序：
1．脚手架搭设：
在开洞及后续加固工程均需搭设脚手架，为此脚手架搭设必需做
到规范、稳固可靠。
2、施工现场放线定位:
按照图纸要求并与大包方、设计方核定后进行现场放线，以确定混凝土洞口的位置。放线后应有甲方负责人员进行现场核实，以确保位置正确无误。
3．开洞：
新开洞口采用金刚石锯切割法,沿长度方向分块切割，切割大小
以人工能搬运为准。
4．拆除物清运：
将拆除下的混凝土清运到施工现场垃圾堆放点。
第三章 楼板新开洞口粘钢加固方案
根据设计图纸要求，对新开楼板钢筋混凝土洞口采用粘钢法加固。
一、 粘钢加固法施工工艺：
1、搭设脚手架；

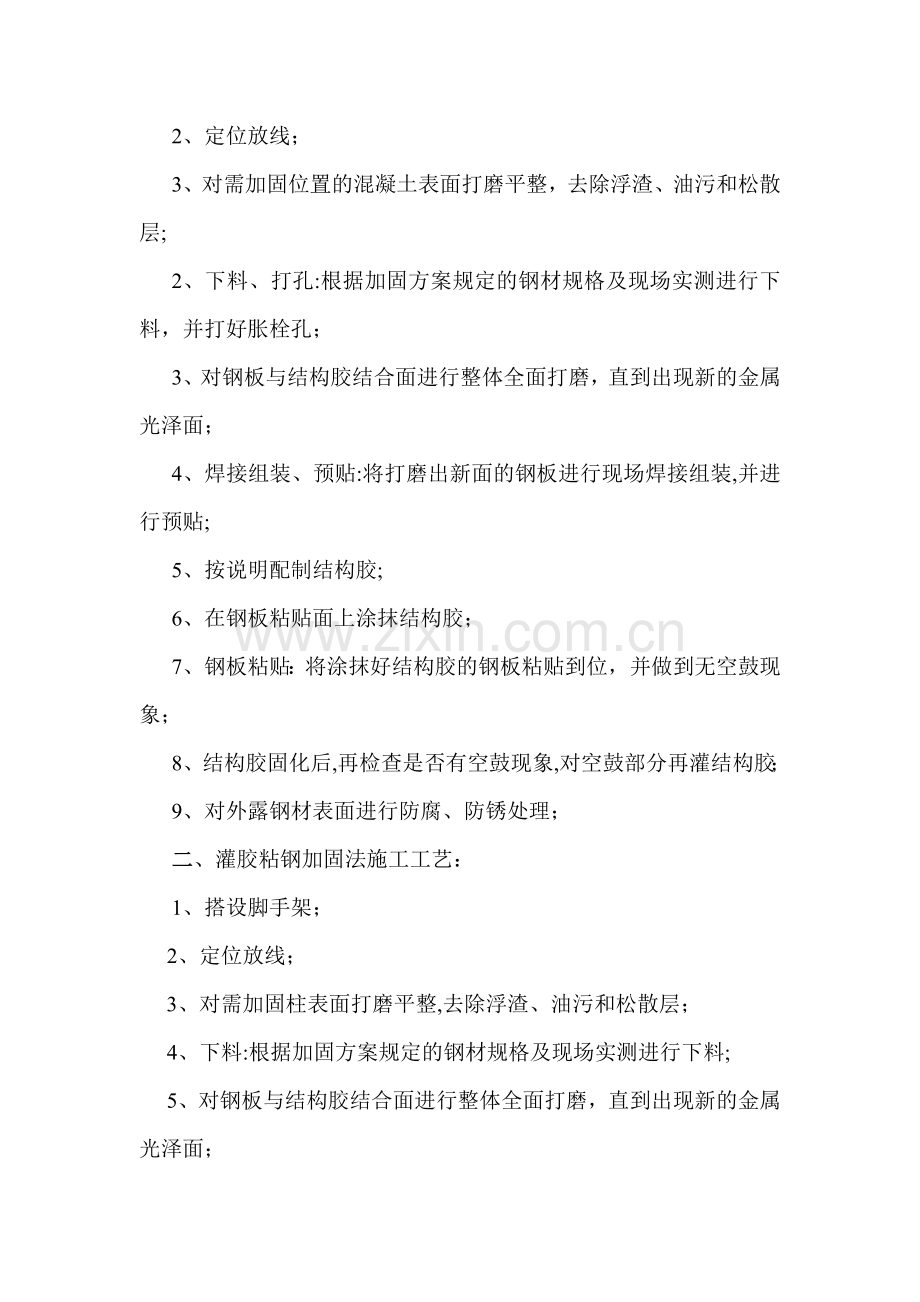

2、定位放线；
3、对需加固位置的混凝土表面打磨平整，去除浮渣、油污和松散层;
2、下料、打孔:根据加固方案规定的钢材规格及现场实测进行下料，并打好胀栓孔；
3、对钢板与结构胶结合面进行整体全面打磨，直到出现新的金属光泽面；
4、焊接组装、预贴:将打磨出新面的钢板进行现场焊接组装,并进行预贴;
5、按说明配制结构胶;
6、在钢板粘贴面上涂抹结构胶；
7、钢板粘贴：将涂抹好结构胶的钢板粘贴到位，并做到无空鼓现
象；
8、结构胶固化后,再检查是否有空鼓现象,对空鼓部分再灌结构胶；
9、对外露钢材表面进行防腐、防锈处理；
二、灌胶粘钢加固法施工工艺：
1、搭设脚手架；
2、定位放线；
3、对需加固柱表面打磨平整,去除浮渣、油污和松散层；
4、下料:根据加固方案规定的钢材规格及现场实测进行下料;
5、对钢板与结构胶结合面进行整体全面打磨，直到出现新的金属光泽面；
6、焊接组装：将下好并打磨出新面的钢板进行现场焊接组装；
7、埋设灌浆嘴；
8、封缝：用环氧胶泥勾缝，做到封缝严密，以免灌注时结构胶跑漏；
9、按说明配制结构胶；
10、自下而上分三次灌注结构胶；
11、边灌注边检查,发现空鼓现象立即补灌，直到消除空鼓现象；
12、结构胶固化后，再检查是否有空鼓现象，对空鼓部分再灌结
胶；
13、对外露钢材表面进行防腐、防锈处理;
三、验收标准:
根据《混凝土结构加固技术规范》规定，验收标准如下：
1、锚固区粘结面积大于90％；
2、非锚固区粘结面积应大于70％。
