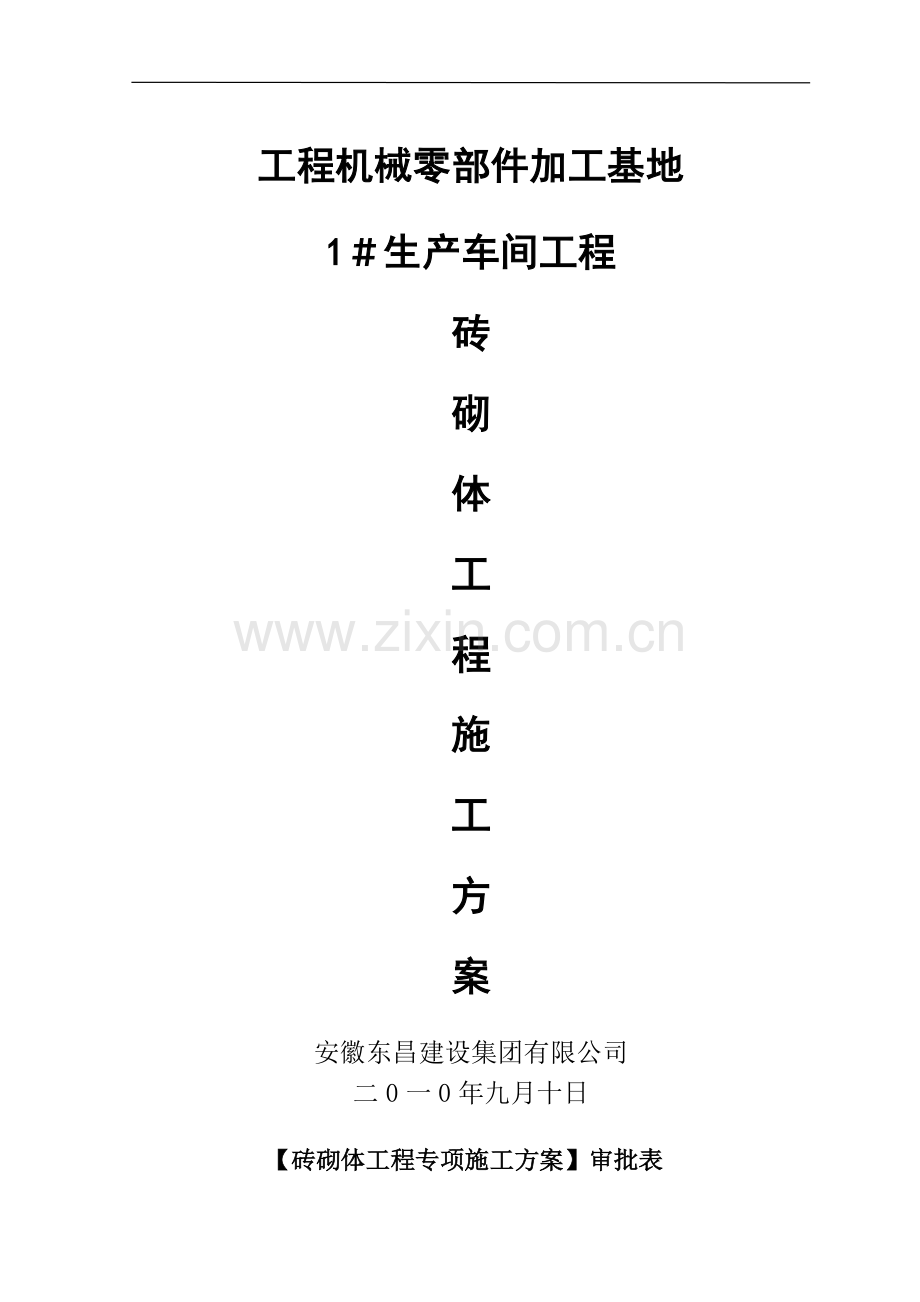

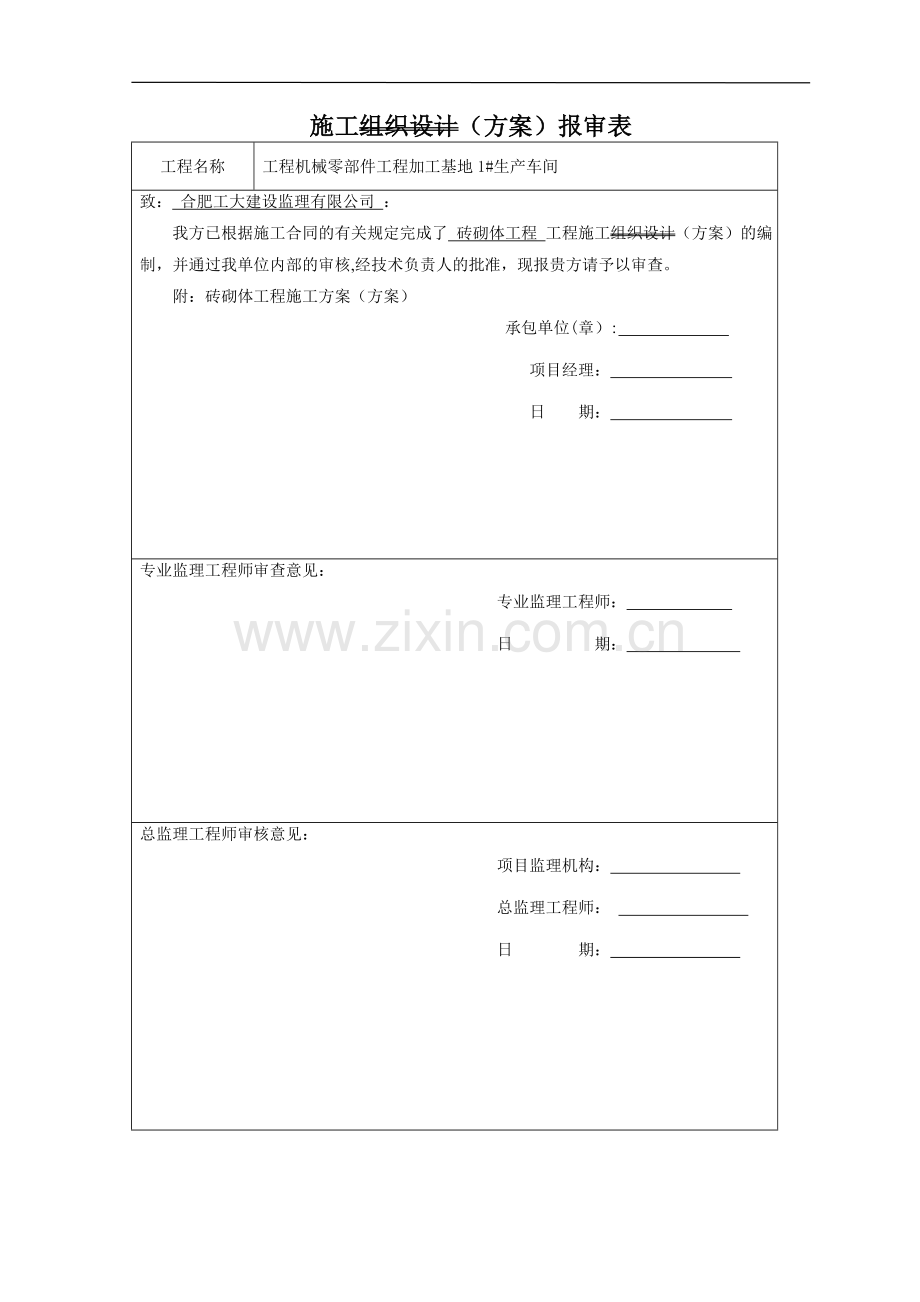

施工组织设计（方案）报审表工程名称工程机械零部件工程加工基地1#生产车间致： 合肥工大建设监理有限公司 ：我方已根据施工合同的有关规定完成了 砖砌体工程 工程施工组织设计（方案）的编制，并通过我单位内部的审核,经技术负责人的批准，现报贵方请予以审查。附：砖砌体工程施工方案（方案）承包单位(章）: 项目经理： 日 期： 专业监理工程师审查意见：专业监理工程师： 日 期： 总监理工程师审核意见：项目监理机构： 总监理工程师： 日 期： 工程机械零部件加工基地1生产车间工程砖砌体工程施工方案安徽东昌建设集团有限公司二0一0年九月十日【砖砌体工程专项施工方案】审批表工程名称:工程机械零部件加工基地1#生产车间编制说明本施工方案编制依据工程机械零部件加工基地1#生产车间施工图构造及相关操作规程进行编制。编 制 人： 年 月 日项目部意见审核意见: 项目经理： 年 月 日公司审批意见安全设备科审核意见： 审核人： 年 月 日质量技术科审核意见：审核人： 年 月 日总工室审批意见： 审批人： 年 月 日监理单位意见审批意见：审批人： 年 月 日建设单位意见审批意见：审批人： 年 月 日 编 制 说 明一、编制依据a、工程现有设计图纸;b、工程施工招标答疑纪要；c、建筑法、工程建设质量管理条例、工程建设标准强制性条文国家及合肥市颁发的有关建设工程的法律、法规、施工及验收规范、施工规程、规定及标准；d、建筑业推广应用的新技术、新设备、新工艺、新材料；e、砖砌体工程施工质量验收规范（GB502032002）;f、建筑工程质量通病导则；g、安徽东昌建设集团有限公司项目管理文件及有关标准；二、工程概况本工程为工程零部件工程加工基地1生产基地工程，由安徽汇创科贸有限公司投资兴建,由安徽寰宇建筑设计院设计,合肥工大建设监理有限公司监理，安徽东昌建设集团有限公司承建.建筑总面积:7111.88；本工程为六层框架结构，建筑总高度为23。850米，本工程结构设计使用年限均为50年，抗震设防烈度为7度,耐火等级为二级,建筑场地二类，屋面防水等级为二级，火灾等级为丁级。本工程总工期为200天，工程质量为优质结构，确保“琥珀杯”工程，争创“黄山杯”工程。所有墙体均为填充墙,墙体采用非承重煤矸石空心砖和烧结普通砖砌筑，其砂浆采用混合砂浆和水泥砂浆。具体部位要求如下：基础砌体采用MU10烧结普通砖，M5水泥砂浆砌筑,0.000以上填充墙砌体采用煤矸石空心砖及烧结普通砖,M5混合砂浆砌筑。三、施工准备1、作业准备（1）砌筑施工前，应结合砌体的特点、设计图纸要求及现场具体条件，准备好施工机具，划分施工段，安排好施工流水、工序交叉衔接施工。（2）砌筑前，必须做完基础工程，办完隐检、预检手续。（3）放好砌体墙身位置线、门窗口、管道穿墙洞口等位置线，经验线符合设计图纸要求，预检合格.（4）在墙转角处、楼梯间及内外墙交接处,已按标高立好皮数杆，宜采用30mm40mm木料制作，皮数杆的间距以15-20M为宜,转角处均应设立，一般距墙边或墙角50mm为宜,皮数杆应垂直、牢固、标高一致。（5）要将楼面上的杂物清理干净，并洒水润湿。（6）搭设好操作和卸料架子.（7）砂浆经试配确定配合比，准备好试模。（8）根据最下一皮砖的标高，拉同线检查，如水平灰缝厚度超过20mm，采用细石混凝土找平，不得采用砂浆找平.（9）常温天气在砌筑前1-2d将砖浇水湿润。2、材料要求2。1、煤矸石空心砖(240*200*115mm）、烧结普通砖(240115*53mm)、（20011553 mm).2。2、所用砖的品种、强度等级必须符合设计要求，并应规格一致,又出厂合格证及检验报告，材料进场后，按规范要求进行取样、送检.3、水泥：3.1、按图纸设计要求采用巢湖PSA32。5矿渣硅酸盐水泥，有出厂合格，水泥应保持干燥。3.2、水泥进场使用前，应分批对其强度、安定性进行复检。4、砂：4。1、采用中砂,并按规范要求进行取样、送检.5、掺和料:5。1、有石灰膏。6、水：6。1、水质应符合国家现行标准混凝土拌合用水标准JGJ63的规定.7、墙体拉结筋：7。1、墙体拉结筋采用预埋，按图纸设计要求拉结筋采用26.5500mm，带90弯头，拉结筋在墙体的长度大于1M，并不小于墙体的1/5长。7.2.拉结筋并提前做好防腐处理。四、砌筑各部位要求1、砌体填充墙应沿柱高每隔500配置26墙体拉筋，拉筋伸入墙内的长度，抗震设防烈度8、9度时，拉筋应沿墙全长贯通;6、7度时不应小于墙长的1/5且不小于1000mm.当砌体边为抗震墙时,以此相同原则设置填充墙体拉筋。2、墙长度大于5米，宜设构造柱GZ-1使墙长度分隔成34米.未设置构造柱时，墙顶与梁板应有拉结措施。3、墙长超过层高2倍时，应在填充墙长度中部位置、以及两端无钢筋混凝土柱处设置钢筋混凝土构造柱，构造柱间距不大于5.0m。4、墙高超过4米(100厚墙高度超过3米）时，应在墙体半高处(一般结合门窗洞口上方过梁位置）设置与柱连接且沿墙全长贯通的钢筋混凝土水平系梁(圈梁），梁截面为墙宽b150mm，配纵筋412mm，箍筋6200mm。柱施工时预埋412mm与水平系梁纵筋连接.水平系梁遇过梁时,分别按截面、配筋较大者设置。5、砌筑外墙窗台处，设置现浇钢筋混凝土带，厚度不小于80mm，内配38mm,水平拉筋6200mm，混凝土带两端各伸入砌体内不小于600mm.6、砌体洞口净宽不小于700mm时，设置预制钢筋混凝土过梁。五、施工工艺及方法1、工艺流程墙体放线验线配制砂浆排砖撂底、墙体盘角立杆挂线、砌墙验收、养护楼面清理2、施工工艺(1）楼层清理,砌筑前将基层墙或楼面清理干净，浇水湿润.(2）放线，根据设计图纸各部位尺寸，在楼地面上放出墙体、门洞、窗洞、构造柱线，经复检合格后，进行砌筑。（3）配制砂浆，砂浆配合用重量比，计算精度为:水泥2%，砂浆及掺合料5以内，采用机械搅拌，搅拌时间不少于2。0min（自投料完算起)。砂浆应随伴随用，水泥砂浆在3h内用完，混合砂浆在4h内用完。砂浆的稠度应控制在6080mm。混合砂浆搅拌时应先在已转动的搅拌机内加入适量的水,再依稀投入砂子、石灰膏、加水搅拌。落地砂浆应及时回收，回收时不得夹有杂物，并及时运至搅拌点，掺入新砂浆中搅拌。(4）排砖撂底，外墙第一层砖撂底时，两山墙排丁砖，前后檐纵墙排条砖。盘角,砌筑前先盘角，每次盘角不超过五层，新盘的大角，及时进行吊、靠。如后偏差及时调整，盘角时要对照皮数杆，控制好灰缝大小,使水平缝均匀一致，水平灰缝宜在812mm之间，且砂浆饱满，平直道顺,立缝用砂浆填实。复查平整和垂直完全要求后再挂线砌墙。（5）砌砖，组砌方法采用一顺一丁，上、下错缝，掉角严重的空心砖不得使用.砌筑一砖混水墙时，采用外手挂线，可照顾砖墙两面平整，为下道工序控制抹灰厚度奠定基础（6）接槎，交接处咬槎搭砌，外墙转角处需同时砌筑,内外墙交接处必须留置槎，槎子长度不应小于墙体高度的2/3,槎子必须平直，通顺。分段位置应在变形缝或门窗口角处，隔墙与墙或柱不同时砌筑时,可留置阳槎加预埋拉结筋。（7)各种预埋件、预留洞等，应按设计要求设置,避免后剔凿。宽度超过300mm的洞口，其上面应设过梁，墙体拉结筋的位置、规格、数量、间距均按设计要求进行留置,不应放错，漏放。（8)遇砌门、窗洞口及转角处墙时,门、窗框两侧及转角处墙，应用实心砖砌筑，实心砖长度不得少于200mm,转角墙砌筑长度不得少于300mm，窗台应采用钢筋混凝土板带，板带混凝土强度等级为C25，厚度不小于80mm，纵向配筋不少于38mm，钢筋板带嵌入窗间墙内不小于600mm。门、窗顶过梁采用预制过梁，搁置长度不小于250mm.（9)填充墙与框架柱交接处，采用20*20mm木条预先留缝,在加贴网片前取出木条浇水湿润，干燥后再用1:3膨胀剂水泥砂浆嵌实。(10）填充墙砌至接近梁底、底板时，预留3080mm的空隙,采用细石混凝土加膨胀剂塞实，上料口、过人洞封堵时，顶端应采用细石混凝土加膨胀剂填实。3、过梁、构造柱做法（1）过梁做法按要求预制过梁，安装时其标高、位置及型号必须准确，砂浆饱满，砂浆超过2cm时，用细石混凝土铺垫。（2）构造柱做法根据弹好的构造柱线，砌筑时把与构造柱相连处砌成马牙槎，每个马牙槎沿高度方向的尺寸不超过30cm，马牙槎先退后进,按设计要求设置拉结筋。六、质量标准 1、砌体允许偏差(mm）项目,见下表项次项 目允许偏差（mm）检验方法1轴线位移8用经纬仪或拉线检查2垂直度小于或等于3m5用尺检查大于3m83表面平整度52m长靠尺和塞尺检查4门窗洞口高、宽（后塞口)5用尺检查5外墙上、下窗口偏移20用经纬仪或吊线检查2、构造柱圈梁在浇筑砼前作好隐蔽验收。七、质量保证措施1、 砌筑所用材料的品种、规格、强度等必须符合设计要求，材料进场时要同时带有出厂合格证、检测报告；材料进场后现场取样复试送检。2、砌筑所用砂浆品种及强度要符合设计要求.3、砌筑错缝应符合规定,不得出现竖向通缝。4、转角处、交接处必须同时砌筑，必须留槎时应留斜槎，灰缝必须均匀一致。5、砌筑砂浆应密实，砌块应平顺，不得出现破槎、松动。6、砌体水平灰缝的砂浆饱满度不得小于85。7、砌体的转角处和交接处应同时砌筑，严禁内、外墙分别砌,对不能同时砌筑的必须按要求留置接槎。8、严禁在承重砌体上开凿横槽,严禁在已砌筑完成的门垛、窗间墙上开凿线管和接线盒孔洞，在砌体上开槽时应采用机械切割，管道埋设完成后，封填应采用合适材料，填封应密实牢固。八、成品保护1、墙体拉结筋、抗震构造柱筋及各种预埋件，均注意保护，不得任意拆改或损坏。2、砂浆稠度应按要求配制，砌墙时防止砂浆渐脏墙面。3、砌筑好的砌体，不得碰撞、撬动，否则应重铺砂浆砌筑.4、墙体砌筑后，砂浆达到一定强度后才能支设构造柱、圈(过）梁等的模板.5、砌体完成后应及时清理干净，保证外观质量。6、在安拆操作架和安装模板时，防止碰撞已砌好的墙体。九、冬雨季施工要求1、冬季砂浆采用普通硅酸盐水泥,砂子不得含冻块.2、冬季砌筑材料表面的粉尘、霜雪应清除干净，砖不宜浇水，适当增大砂浆稠度.3、掺盐砂浆，其掺盐量、材料加热温度均按冬季施工方案规定执行，砂浆使用温度不应低于+5.4、雨天,应防止雨水冲刷砂浆,砂浆的稠度应适当见效，每天砌筑高度不超过1.2m.十、安全环保措施1、施工人员必须戴好安全帽，在使用脚手架砌筑时，施工人员必须系好安全带，穿防滑胶底鞋.2、在作业面必须设置照明设施。如照明设施损坏时，要及时修复、更换.3、作业面施工时，必须注意现场临电的设置、使用，不得随意拉设电线、电箱.无关人员禁止使用临电设施.4、要求各作业面施工人员文明施工,不得随意乱扔施工材料及建筑垃圾。土建施工方同机电安装施工人员互相配合，协调合作.5、由于作业面狭小,施工工种众多，施工人员和机械运输车辆要注意不得碰撞脚手架。6、在电梯井筒、管道井等部位,必须设置安全防护网,防止人员意外坠落。7、不准用不稳固的工具或物体在脚手板面垫高操作，更不准在未经加固的情况下，在一层脚手架上随意再叠加一层.8、砍砖时应面向内打，注意碎砖跳出伤人。9、用塔吊吊砖要用砖笼，吊砂浆的料斗不能装得过满.吊件回转范围内不得有人停留，吊斗落到架子上时,砌筑人员要暂停操作，并避开一边。10、如遇雨天及每天下班时，要做好防雨措施，以防雨水冲走砂浆，致使砌体倒塌。11、不准勉强在超过胸部以上的墙体上进行砌筑，以免将墙体碰撞倒塌或上砖时失手掉下，造成安全事故。 12、每日施工完毕后，要清扫作业面,将洒落的砂浆清理干净，并将碎砌块清扫归堆，不得有无人过问的现象.13、施工班组长必须对班组作业区的现场文明负责，落实到人。14、施工时采用浇水的方法控制扬尘.15、废料、垃圾应按要求分类堆放到指定的垃圾池内。
