角钢加固施工方案.doc

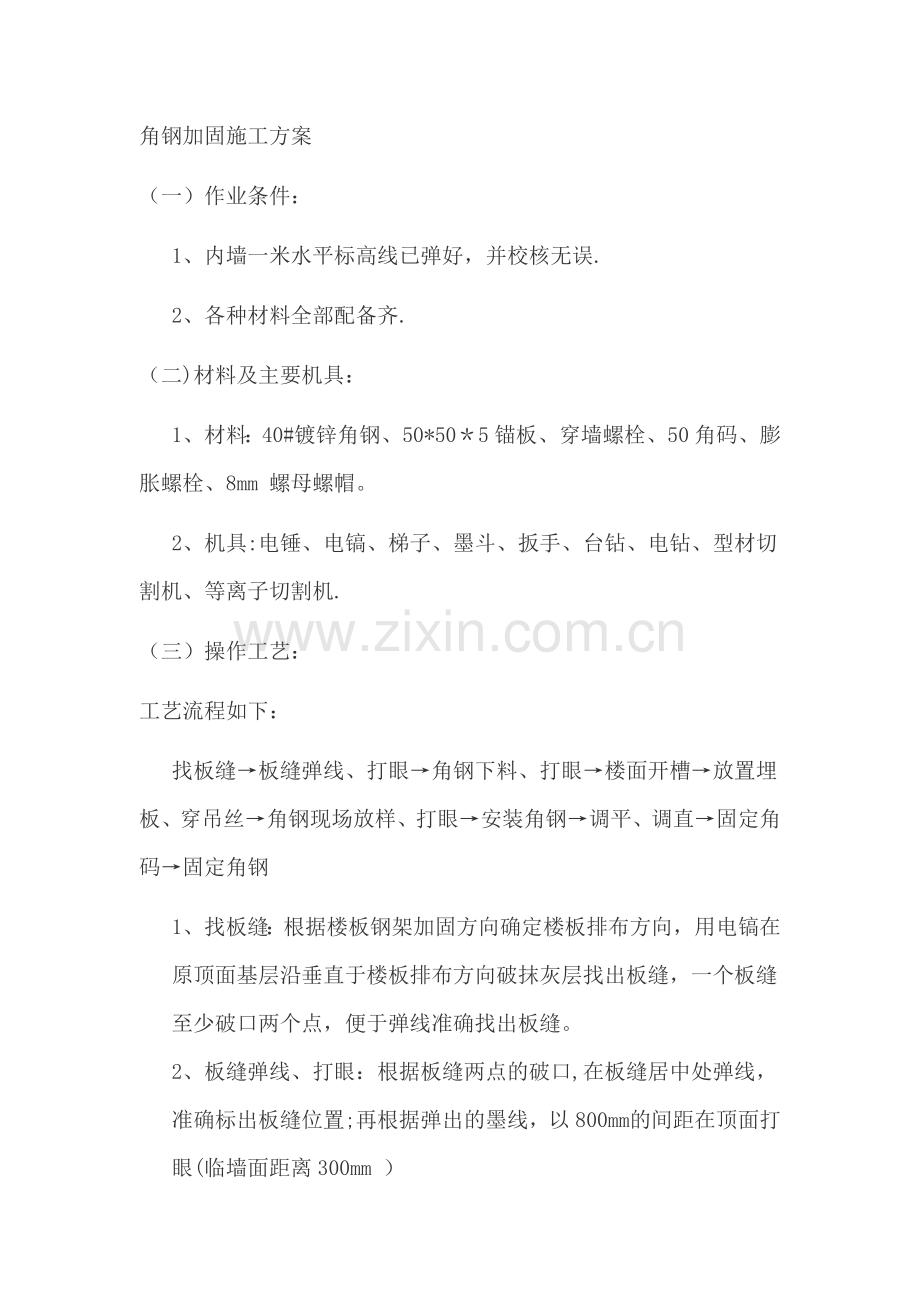

角钢加固施工方案（一）作业条件：1、内墙一米水平标高线已弹好，并校核无误.2、各种材料全部配备齐.（二)材料及主要机具：1、材料：40#镀锌角钢、50*505锚板、穿墙螺栓、50角码、膨胀螺栓、8mm 螺母螺帽。2、机具:电锤、电镐、梯子、墨斗、扳手、台钻、电钻、型材切割机、等离子切割机.（三）操作工艺：工艺流程如下：找板缝板缝弹线、打眼角钢下料、打眼楼面开槽放置埋板、穿吊丝角钢现场放样、打眼安装角钢调平、调直固定角码固定角钢1、 找板缝：根据楼板钢架加固方向确定楼板排布方向，用电镐在原顶面基层沿垂直于楼板排布方向破抹灰层找出板缝，一个板缝至少破口两个点，便于弹线准确找出板缝。 2、板缝弹线、打眼：根据板缝两点的破口,在板缝居中处弹线，准确标出板缝位置;再根据弹出的墨线，以800mm 的间距在顶面打眼(临墙面距离300mm ）3、根据房间楼板跨度确定其角钢的长度，跨度6m的房间用切割机裁好角钢，跨度6m的房间，用两根角钢搭接螺栓固定,搭接距离为200mm ；然后再根据主龙骨间距在角钢上打眼.4、楼面开槽:在楼地面打眼处用石材切割机,开出100mm 见方10mm 深的方槽(以不破坏楼板为原则）。5、放置埋板、穿吊丝：在楼地面开槽处放置埋板，楼板眼与埋板眼对齐，将吊丝穿上，并将螺帽拧紧,埋板固定6、角钢现场放样、打眼：将下好料的角钢分别排布在每个房间，根据楼顶面的孔眼,对应在角钢上打眼,以便于角钢能准确无误的穿在吊丝上固定.7、安装角钢：两人配合将角钢固定在每个板缝眼的吊丝上8、调平、调直：用红外水准仪校正角钢高度，保证房间内所有角钢在同一水平面上且标高符合设计要求，调直吊丝垂直度9、固定角码:用电锤在墙上打眼，分别用螺栓把角码的两头固定在墙上和角钢上10、固定角钢：用扳手将螺栓拧紧将角钢固定（四)成品保护钢架安装过程中要注意对专业设备的保护，如吊在顶面的线管不得随意位移、拆卸和破坏（五）施工注意事项：1、楼板打眼前一定要将板缝找到，弹出线，表明打孔位置,严禁在楼板上直接打孔2、严禁打孔时破坏楼板钢筋、砼等原始结构。
