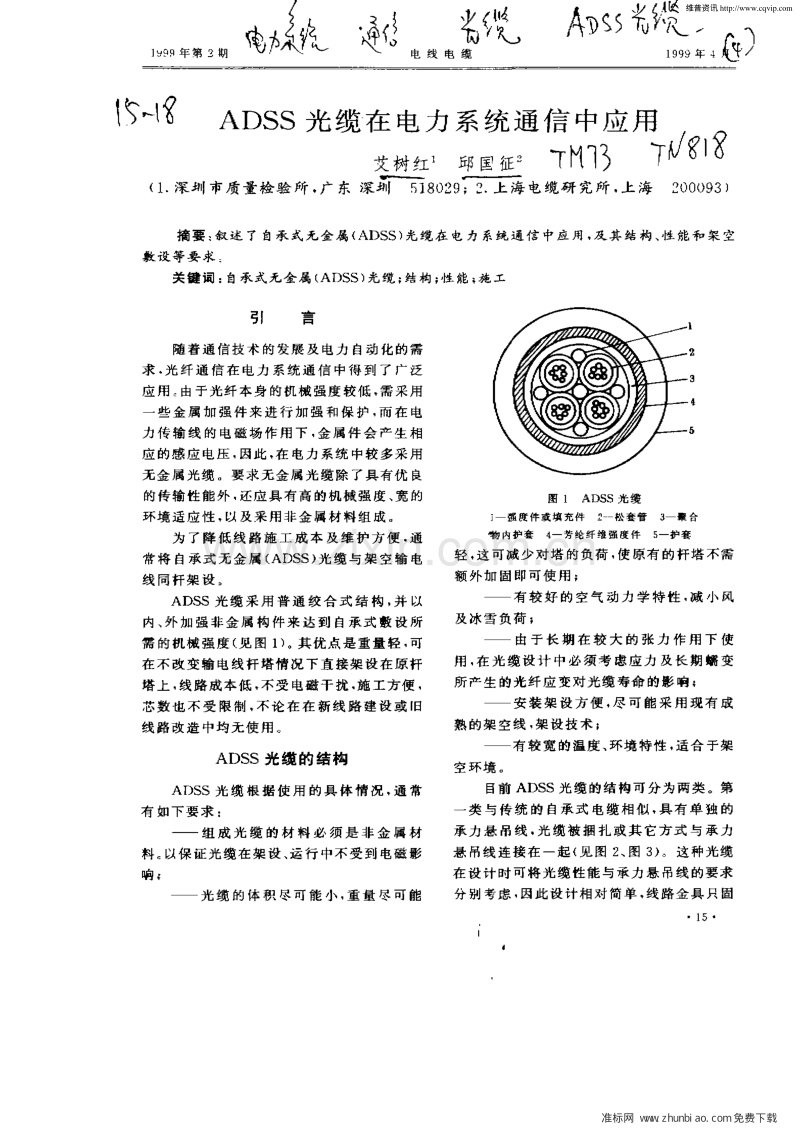

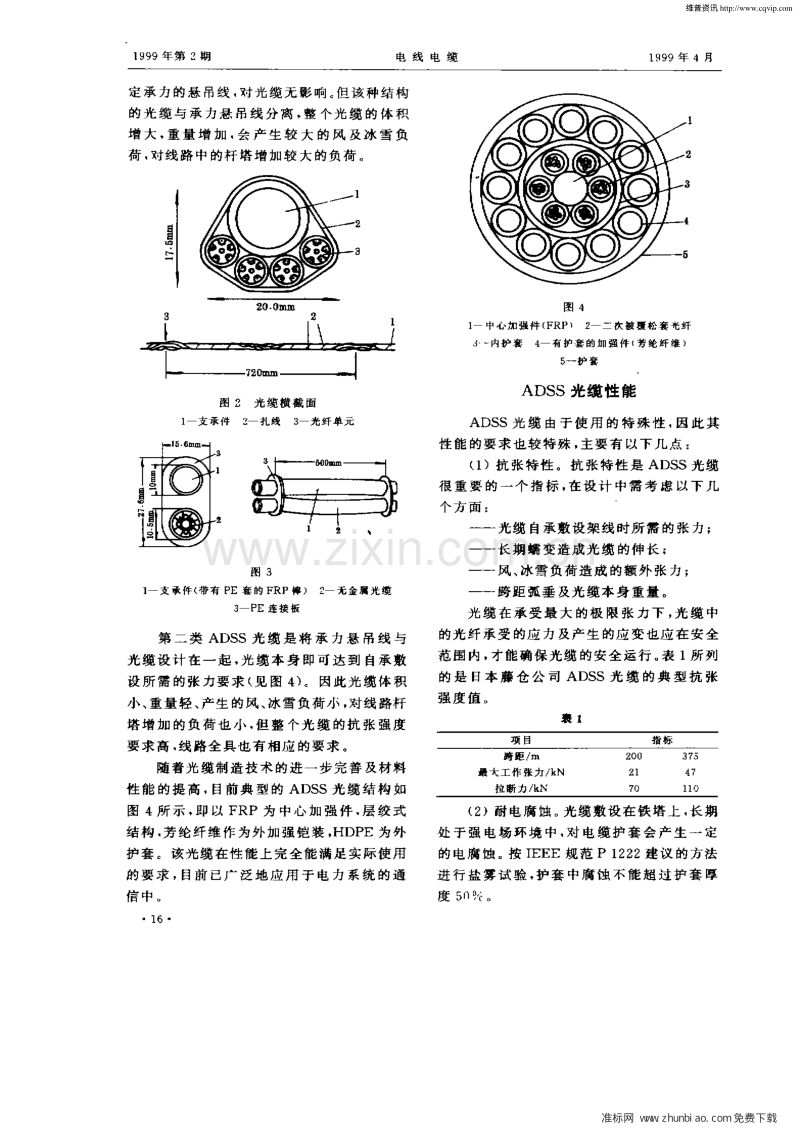

9 9 9年 第 2期 龟 执 { f 姆 、， ＼、 电 线 电 缆 5 锭， ，、 ，、 ㈣。年 ／ 』 I I 留 AD S S光缆在电力系统通信中应用 艾 树 红 邱国 征 。 - r ~ 7 3丁 留 l ( 1 ． 深圳 市质 量检验 所 ． 广 东 深圳 5 1 8 0 2 9 ；2 ． 上 海 电缆研 究所 ． 上 海2 0 0 0 9 3 ) 摘 要 ： 叙 述 了 自承 式 无 金 属 ( ADS S ) 光 缆 在 电力 系统 通 信 中应 用 + 及 其 结 构 、 性 能和 架 空 敷 设 等 要 求 。 关 键 词 ： 自承 式 无 金 属 ( ADS S ) 光 缆 ； 结 构 ； 性 能 ； 施 工 随着 通信 技 术 的发 展 及 电 力 自动 化 的 需 求 ． 光 纤 通 信 在 电 力 系 统 通 信 中得 到 了广 泛 应用 。 由于光纤本身 的机械强度较低 + 需采用 一 些 金 属 加 强 件 来 进 行 加 强 和 保 护 ， 而 在 电 力 传 输 线 的 电磁 场 作 用 下 ， 金 属 件 会 产 生 相 应 的 感 应 电压 ， 因 此 + 在 电力 系统 中 较 多采 用 无 金 属 光 缆 。要 求 无 金 属 光 缆 除 了 具 有优 良 的传 输 性 能 外 ， 还 应 具 有 高 的机 械 强 度 、 宽 的 环 境 适 应 性 ， 以及 采 用 非 金 属 材 料 组 成 。 为 了 降 低 线 路 施 工 成 本 及 维 护 方 便 ， 通 常 将 自承 式 无 金 属 ( ADS S ) 光 缆 与 架 空 输 电 线 同杆 架 设 。 AI ) S S 光 缆 采 用 普 通 绞 合 式 结 构 ， 并 以 内 、 外 加 强 非 金 属 构 件 来 达 到 自承 式 敷 设 所 需 的机 械 强 度 ( 见 图 1 ) 。其 优 点 是 重 量 轻 ， 可 在 不 改 变 输 电线 杆 塔 情 况 下直 接架 设 在 原杆 塔 上 ， 线 路 成 本 低 ， 不 受 电磁 干 扰 ， 施 工 方 便 ， 芯 数 也 不 受 限 制 + 不 论 在 在 新 线 路 建 设 或 旧 线 路 改 造 中均 无 使 用 。 ADS S光缆 的 结构 ADS S光 缆根 据使 用 的具 体情况 ， 通常 有 如 下要 求 ： —— 组 成 光 缆 的 材 料 必 须 是 非 金 属 材 料 以保 证 光 缆 在 架 设 、 运 行 中不 受 到 电磁 影 响 ； —— 光 缆 的 体 积 尽 可 能 小 ， 重 量 尽 可 能 圈 1 ADSS光 缆 I 强 鏖件或 填充件2 一 松套 昔3聚 台 嘞 内护套4 一 芳垒 台 纤 维强度 件5 一护套 轻 ， 这 可减少对塔 的负荷 ， 使原有的杆塔 不需 额 外 加 固 即可 使 用 ； —— 有 较 好 的 空 气 动 力 学 特 性 ， 减 小 风 及 冰 雪 负 荷 ； —— 由 于 长 期 在 较 大 的 张 力 作 用 下 使 用 ， 在 光缆设计 中必须 考虑 应力及 长期蠕 变 所产 生的光纤 应变对光缆 寿命 的影响 ； —— 安 装 架 设 方 便 ， 尽 可 能 采 用 现 有 成 熟 的架 空 线 ， 架 设 技 术 ； —— 有 较 宽 的 温度 、 环 境 特 性 ， 适 合 于架 空 环 境 。 目前 ADS S光 缆 的 结构 可分 为两 类 。第 一 类 与 传 统 的 自承 式 电缆 相 似 ， 具 有 单 独 的 承 力 悬 吊 线 ， 光 缆 被 捆 扎 或 其 它 方 式 与 承 力 悬 吊线 连 接 在 一 起 ( 见 图 2 、 图 3 ) 这种 光 缆 在 设 计 时 可将 光 缆 性 能 与承 力 悬 吊线 的要 求 分 别 考虑 ， 因 此 设 计 相 对 简 单 ， 线 路 金 具 只 固 - 1 5 维普资讯 准标网 w w w .z h u n b i a o .c o m 免费下载 l g 9 9年第 2期 电 线 电 缆 l 9 9 9年 4月 定 承 力 的 悬 吊线 ． 对 光 缆 无 影 响 。 但 该 种 结 构 的 光 缆 与 承 力 悬 吊 线 分 离 ， 整 个 光 缆 的 体 积 增 大 ， 重 量 增 加 ， 会 产 生 较 大 的 风 及 冰 雪 负 荷 ， 对 线 路 中 的杆 塔 增 加 较 大 的 负荷 20． 0 mm 3 三 2 1 图 2光缆 横截 面 1 支 承件2 扎线3光纤单 元 刿3 1支 件 ( 带有 P E套 的 F RP棒)2 无 金属光 缆 3 P E连接 板 第 二类 ADS S光 缆 是将 承力 悬 吊线 与 光缆设计 在一起 ， 光缆 本 身即可达 到 自承敷 设 所 需 的 张力 要 求 ( 见 图 4 ) 。 因此 光 缆 体 积 小 、 重 量 轻 、 产 生 的 风 、 冰 雪 负荷 小 ， 对线 路杆 塔 增 加 的 负 荷 也 小 ， 但 整 个 光 缆 的抗 张 强度 要求 高 ， 线路全具也有相应 的要求 。 随着光 缆制 造技 术的进一步完 善及 材料 性 能 的提 高 ， 目前 典 型 的 AD S S光 缆 结 构 如 图 4所 示 ， 即 以 FRP 为 中 心 加 强 件 ， 层 绞 式 结 构 ， 芳 纶纤 维作 为外 加强 铠 装 ， HDP E 为外 护套 。该光缆在性能上完全能满足实际使用 的 要 求 ， 目前 已广 泛 地 应 用 于 电 力 系 统 的 通 信 中 1 6 囝4 l 中 心 加 强 件 ( F RP)2二 欢 被 疆 括 套 光 纤 3 ～ 内护套4 有 护套 的加强 件( 芳 鲍纤维 ) 5 一 护 套 ADS S光缆 性 能 ADS S光缆 由于使 用 的特 殊性 ， 因 此其 性 能 的要 求 也较 特殊 ， 主 要 有 以下 几 点 ： ( 1 )抗 张 特性 。抗 张特 性 是 ADS S光缆 很 重 要 的 一 个 指 标 ， 在设 计 中 需 考 虑 以 下 几 个 方 面 ： —— 光 缆 自承敷 设 架 线 时 所 需 的 张 力 ； —— 长 期 蠕 变 造 成 光 缆 的伸 长 ； —— 风 、 冰雪负荷造 成的额外张力 ； —— 跨距弧垂及光缆本身重量 。 光 缆 在 承 受 最 大 的 极 限 张 力 下 ， 光 缆 中 的 光 纤 承 受 的应 力 及 产 生 的应 变 也 应 在 安 全 范 围 内 ， 才 能确 保 光 缆 的安 全 运 行 。 表 1所 列 的 是 日本 藤 仓 公 司 AD S S光 缆 的 典 型 抗 张 强 度 值 。 囊 1 项 目 指 标 ( 2 )耐 电腐 蚀 。 光 缆 敷 设 在 铁 塔 上 ， 长 期 处 于 强 电 场 环 境 中 ， 对 电 缆 护 套 会 产 生 一 定 的 电 腐蚀 。按 I E E E 规 范 P 1 2 2 2建议 的 方 法 进 行 盐 雾 试 验 ． 护 套 中 腐 蚀 不 能 超 过 护 套 厚 度 5 0 。 昂 维普资讯 准标网 w w w .z h u n b i a o .c o m 免费下载 1 9 9 9年第 2规 电 线电 缓 1 9 9 9年 4月 ( 3 )光 缆 的 振 动 。 自承 式 架 空光 缆 的 振 动对光 缆的性 能会带来 较大 的影响 ， 在 振动 中 会 由 不 同风 速 度 环境 因 素 下 ， 产生 各 种 频 率 的 振 动 已 有 试 验 表 明 低 频 时 ( 1 0 ～ 3 0 Hz ) 光 缆 会 产 生 较 大 的 振 动 角 和 振 动 能 量 ， 若 使 用 相应 的减 震器 则 可 消 除 这 一 影 响 。 ( 4 )光 缆 的 蠕 变 。 由敷 设 张 力 、 风 、 冰 雪 负 荷 等 因素 造 成 的长 期 蠕 变 对 自承式 架 空 光 缆 的性 能 和使 用 寿命 均 有 影 响 。应对 光缆 进 行 蠕 变 试 验 ， 以 确 定 光 缆 伸 长 与 时 间 的 关 系 是 很 重 要 的 。 蠕 变 试 验 中 必 须 采 用 类 似 于 ADS S光缆 金具 的 固 定 夹具 。 ADS S光 缆 的施 工 1 ．A DS S光 缆 的 敷 设 光 缆 敷 设 的基 本 原 理 和 方法 与普 通 架 空 线 敷 设 方 法 基 本 相 同 ， 即 采 用 连续 张力 槊 线 。 但 对 于 光 缆 在 塔 上 的 固定 位 置 应 考虑 以下 因 素 ： —— 与 地 面 的最 小 高度 应 保 持 原 架 空 导 线 允 许 的距 地 面 的最 小 高度 ； —— 对塔的负荷必须是最小 ； —— 即使 在 风 吹 摆 动 的 情 况 下 ， 光 缆 与 相 邻 相 线 不 会 发 生 接 触 。 光缆在塔上最典型 的固定位置见 图 5 。 暑垂 塔 耐 张塔 图 图 6 支承 盒具 ( 塔线 路) 螺艇 防振 锤 引 F 夹 点承盒具( 杆线路) 圉 7 维普资讯 准标网 w w w .z h u n b i a o .c o m 免费下载 1 9 9 9年第 2期 电 线 电 缆 2 ．接 续 光 缆 的接 续 通 常 是在 地 面上 进 行 光 纤 熔 接 ， 连 接 盒 一 般 固定 在 铁 塔 上 不 易 爬 上 的高 度 。连 接 盒 外 用 金 属外 壳提 供外 保 护 。连 接 盒 的安 装 示 意 图见 图 6 3 ．金具 ADS S光 缆 的线 路 金 具 与 普 通 架 空线 的 线 路 金 具 类 似 。各 种 金 具 示 意 图见 图 7 。 结 论 AD S S作 为 电 力 通 信 中 一 种 方 式 ， 它 可 与 电 力 线 同杆 架 设 ． 并 在 新 旧线 路 中 使 用 都 不 受 限 制 光 缆 结 构 采 用 层 绞 式 、 F RP 中 心 1 9 9 9年 4月 增 强 及 芳 纶 纤 维 外 加 强 非 金 属 构 件 ， 这 种 结 构 的 自 承式 光 缆 已 得 到 广 泛 应 用 ， 性 能 能 满 足 使 用 要 求 。 参考 文 献 1 S k i o e p p e r ．B ． M⋯，J S e h n h e等． { 0届 电 线 电缆 年会论 文集 ， 1 9 9 1 ． P 1 8 6 2 A． T． M．Gr o o t e n ，E J I B~s s e r等 3 6届电线 电缆 年 会 论 文 集 ． 1 9 8 7 P ． 4 2 6 3 s M Ro wl a n d ，K C r a d d o c k 3 6届 电 壤 电 缆 年 台 沦 文 集 ． 1 9 8 7 P 4 4 9 4 S h i n J i ．S n z wk i等 ．Fu j i k n r a Te c h n i c a l R e ne w． 【 9 9 0 P．【 9 太平洋电线电缆( 深枷) 有限公司 一 、公 司简 介 公 司创 立 日期 ： 1 9 9 5年 1 2月 2 5 目； 投 资金 额 ： 人 民 币 1 ． 2亿 元 ； 占地 面积 达 3 ． 6万 平 方 米 ； 盘 业 类 型 ： 外 商独 资； 主要 产 品 ： 漆 包线 ； 产 量 ： 1 0 0 0吨／ 月 ； 主 要 生产 线种 有： 聚 氯 酯 ( UEW ) 漆 包线 、 聚 酯 ( P EW ) 漆 包线 、 缩 醛 ( P VF ) 漆 包线 、 聚 酯 亚胺 ／ 聚 酰 胺 酰 亚胺 ( AI EI W ) 漆 包线、 聚氨 酯／ 尼 龙 ( UE W— NY) 漆 包线、 聚酯／ 尼龙 ( P E W— NY) 漆 包线 、 H 级 聚 酯亚胺 ( P E W H) 漆 包线 等 。 = 、 本公 司一贯秉持 品质 为 中心 的管理信 念 ， 坚持 “ 品质 第一 、 卓越 生产 、 研 究创 新” 的品质政 策 ， 不断精 益求精 、 并积极推行“ 奎面品质管理 活动” ， 以提升表 身的 管理技能 ， 藉 由奎体 员工的 参与 、 使 追求品质成 为一种 习惯 ， 带动企业体质全 面提 升 。 太 电公 司坚持长期经管、 扩 大经营 ． 以谋盘业更 大的成长空间 ， 目前正积极 争取对漆 包线 、 伸践 生产制造技术有兴趣且有经验之各阶层技术厦 管理人 才， 来加^我公 司的行 鲫。 诚聘 内容 如 下 ： 。 1 ．漆包线制造 管理 人员一大专以上学历 2 ．技 术 员 ( 工 程 师 ) —— 大学 毕 业 ( 电 机 、 机 械 专 业 ) ， 英 文 阅 读 能 力 强 3 ．生 产 工艺 人员 —— 大学 毕 业 ( 化学 、 机 械 、 电 子 、 电机 、 自动 控制 、 品质 管 理 等 专 业 ) 4 ．漆 包 线 制 造 操 作 员 —— 高 中毕 业 以上人员必须有 5 ～1 0年以上的相关 工作 经验 有 意者请将个 人简历 、 学 历证书 、 身份证 明 、 希 望 待 遇 等复 印 件 邮 寄 或 传 真 至 我 公 司 人 事 收 公 司地 址 ： 深圳市龙 岗区宝龙工业城 6 0 7号 联 系 电话 ： 0 7 5 5 — 4 8 9 3 6 6 3， 4 8 9 3 6 6 7 邮 编 ： 5 1 8 1 1 6 传 真 ： 0 7 5 5 4 8 9 3 6 6 0 ， 4 8 9 3 6 6 8 维普资讯 准标网 w w w .z h u n b i a o .c o m 免费下载
