XMT□7000系列智能温度调节器
使用说明书
一、概述
XMTX7000型智能温度调节器一种高性能、高可靠性的经济型智能型工业温度调节仪表,广泛应用于机械、化工、陶瓷、轻工、冶金、石化、热处理等行业的自动温度控制.
二、技术规格
●测量精度：0.5级（±0。5％F±1）；
注:仪表对B分度号热电偶在0-400℃范围内可进行测量，但无法保证测量精度。
●采样速率：〉2次/秒●调节方式:智能PID调节，依据不同的PID参数可组成P（二位式）、PI、PD、PID调节；
●输出方式：继电器触点、电平信号、过零脉冲、模拟量等可定制.●报警方式：上限（或上偏差)、下限（或下偏差）；
●具有手动控制功能,且手动自动无扰切换。●电源：190V～240V(AC)，/50—60HZ。●电源消耗：≤5W●环境温度:0—50℃,35%～85％RH（无冷凝）●测量范围:
K（-50-+1350℃）、S（-50-+1750℃）、T(-200-+400℃）、E（—50—1000℃）、
J（-50—1000℃）、B（50—1800℃）、N(—20—1300℃）、WRe（-20-2300℃)、
CU50（—50。0—+150。0℃)、PT100（—200—+650℃）、PT100（-199。9—199。9℃），
线性输入：—1999—+9999由用户定义
●面板尺寸：96×96mm、160×80mm、80×160mm、48×96mm、96×48mm、72×72mm、48×48mm
●开口尺寸:92×92mm、152×76mm、76×152mm、45×92mm、92×45mm、68×68mm、44×44mm
三、面板说明（72X72面板为例）
1、PV：测量值显示窗（红） 2、SV：设定值显示窗（绿）
2、 指示灯:ON/OFF:主控制开关指示
AT:自整定指示
AL1：AL1动作时点亮对应的灯（红）
AL2：AL2动作时点亮对应的灯（红）
3、 按键：SET：参数设定键
◄：数据移位
▼：数据减少键
▲：数据增加键

四、操作说明
仪表上电后，PV窗口显示输入类型,SV窗口显示量程，然后PV窗口显示测量值，SV窗口显示设定值。这是仪表的标准显示方式。
在标准显示方式下，仪表可能闪动交替PV值及以下字符：
HHHH:表示输入信号正超量程，可能因传感器规格错误、输入开路等引起;
LLLL：表示输入信号负超量程，可能由传感器规格错误，反接,短路等引起；
（一）参数设定流程

开机输入类型显示表
开启电源

输入类型显示
设定上限显示

显示约1秒 自动变换

PV/SV显示模式（标准显示）

按SET键
按SET键

温度设定

按
SE
T键
2
秒

按SET键3s
按SET键

下限/下偏差报警设定(AL2)
上限/上偏差报警设定(AL1)

按SET键

按
SE
T键
按SET键
比例带设定(P)
按SET键
主控回差(HY)

积分时间设定(I)

按SET键

零位修正（SC）
按SET键
按SET键
控制周期设定(T)
微分时间设定(D)

按SET键

按SET键

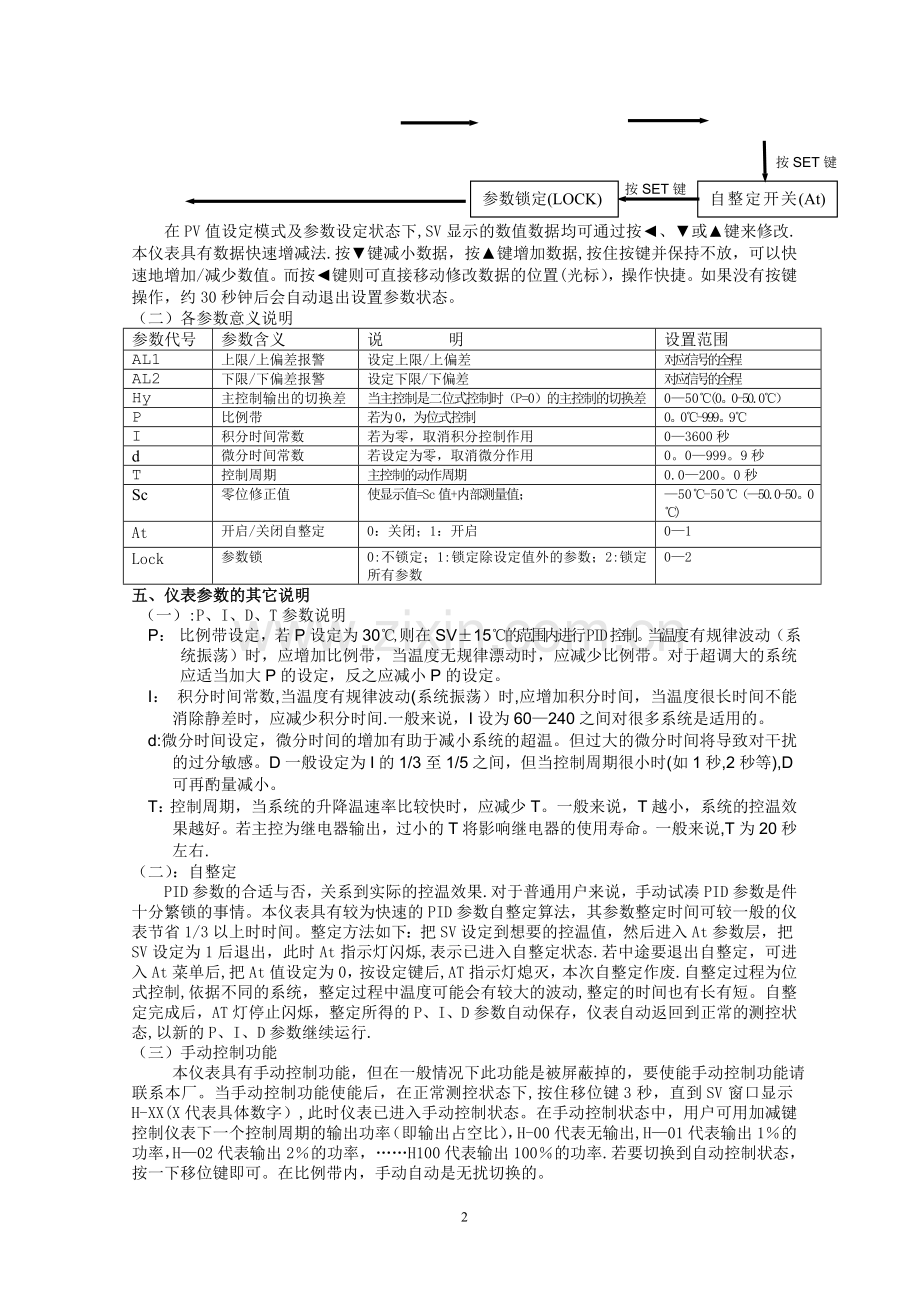

参数锁定(LOCK)
自整定开关(At)（SC）

在PV值设定模式及参数设定状态下,SV显示的数值数据均可通过按◄、▼或▲键来修改.本仪表具有数据快速增减法.按▼键减小数据，按▲键增加数据,按住按键并保持不放，可以快速地增加/减少数值。而按◄键则可直接移动修改数据的位置(光标），操作快捷。如果没有按键操作，约30秒钟后会自动退出设置参数状态。
（二）各参数意义说明
参数代号
参数含义
说 明
设置范围
AL1
上限/上偏差报警
设定上限/上偏差
对应信号的全程
AL2
下限/下偏差报警
设定下限/下偏差
对应信号的全程
Hy
主控制输出的切换差
当主控制是二位式控制时（P=0）的主控制的切换差
0—50℃(0。0-50.0℃）
P
比例带
若为0，为位式控制
0。0℃-999。9℃
I
积分时间常数
若为零，取消积分控制作用
0—3600秒
d
微分时间常数
若设定为零，取消微分作用
0。0—999。9秒
T
控制周期
主控制的动作周期
0.0—200。0秒
Sc
零位修正值
使显示值=Sc值+内部测量值；
—50℃-50℃（—50.0-50。0℃)
At
开启/关闭自整定
0：关闭；1：开启
0—1
Lock
参数锁
0:不锁定；1:锁定除设定值外的参数；2:锁定所有参数
0—2
五、仪表参数的其它说明
（一）:P、I、D、T参数说明
P： 比例带设定，若P设定为30℃,则在SV±15℃的范围内进行PID控制。当温度有规律波动（系统振荡）时，应增加比例带，当温度无规律漂动时，应减少比例带。对于超调大的系统应适当加大P的设定，反之应减小P的设定。
I： 积分时间常数,当温度有规律波动(系统振荡）时,应增加积分时间，当温度很长时间不能消除静差时，应减少积分时间.一般来说，I设为60—240之间对很多系统是适用的。
d:微分时间设定，微分时间的增加有助于减小系统的超温。但过大的微分时间将导致对干扰的过分敏感。D一般设定为I的1/3至1/5之间，但当控制周期很小时(如1秒,2秒等),D可再酌量减小。
T：控制周期，当系统的升降温速率比较快时，应减少T。一般来说，T越小，系统的控温效果越好。若主控为继电器输出，过小的T将影响继电器的使用寿命。一般来说,T为20秒左右.
（二）：自整定
PID参数的合适与否，关系到实际的控温效果.对于普通用户来说，手动试凑PID参数是件十分繁锁的事情。本仪表具有较为快速的PID参数自整定算法，其参数整定时间可较一般的仪表节省1/3以上时时间。整定方法如下：把SV设定到想要的控温值，然后进入At参数层，把SV设定为1后退出，此时At指示灯闪烁,表示已进入自整定状态.若中途要退出自整定，可进入At菜单后,把At值设定为0，按设定键后,AT指示灯熄灭，本次自整定作废.自整定过程为位式控制,依据不同的系统，整定过程中温度可能会有较大的波动,整定的时间也有长有短。自整定完成后，AT灯停止闪烁，整定所得的P、I、D参数自动保存，仪表自动返回到正常的测控状态,以新的P、I、D参数继续运行.
（三）手动控制功能
本仪表具有手动控制功能，但在一般情况下此功能是被屏蔽掉的，要使能手动控制功能请联系本厂。当手动控制功能使能后，在正常测控状态下,按住移位键3秒，直到SV窗口显示H-XX(X代表具体数字）,此时仪表已进入手动控制状态。在手动控制状态中，用户可用加减键控制仪表下一个控制周期的输出功率（即输出占空比），H-00代表无输出,H—01代表输出1％的功率，H—02代表输出2％的功率，……H100代表输出100％的功率.若要切换到自动控制状态，按一下移位键即可。在比例带内，手动自动是无扰切换的。
