报告厅多媒体会议系统方案.doc

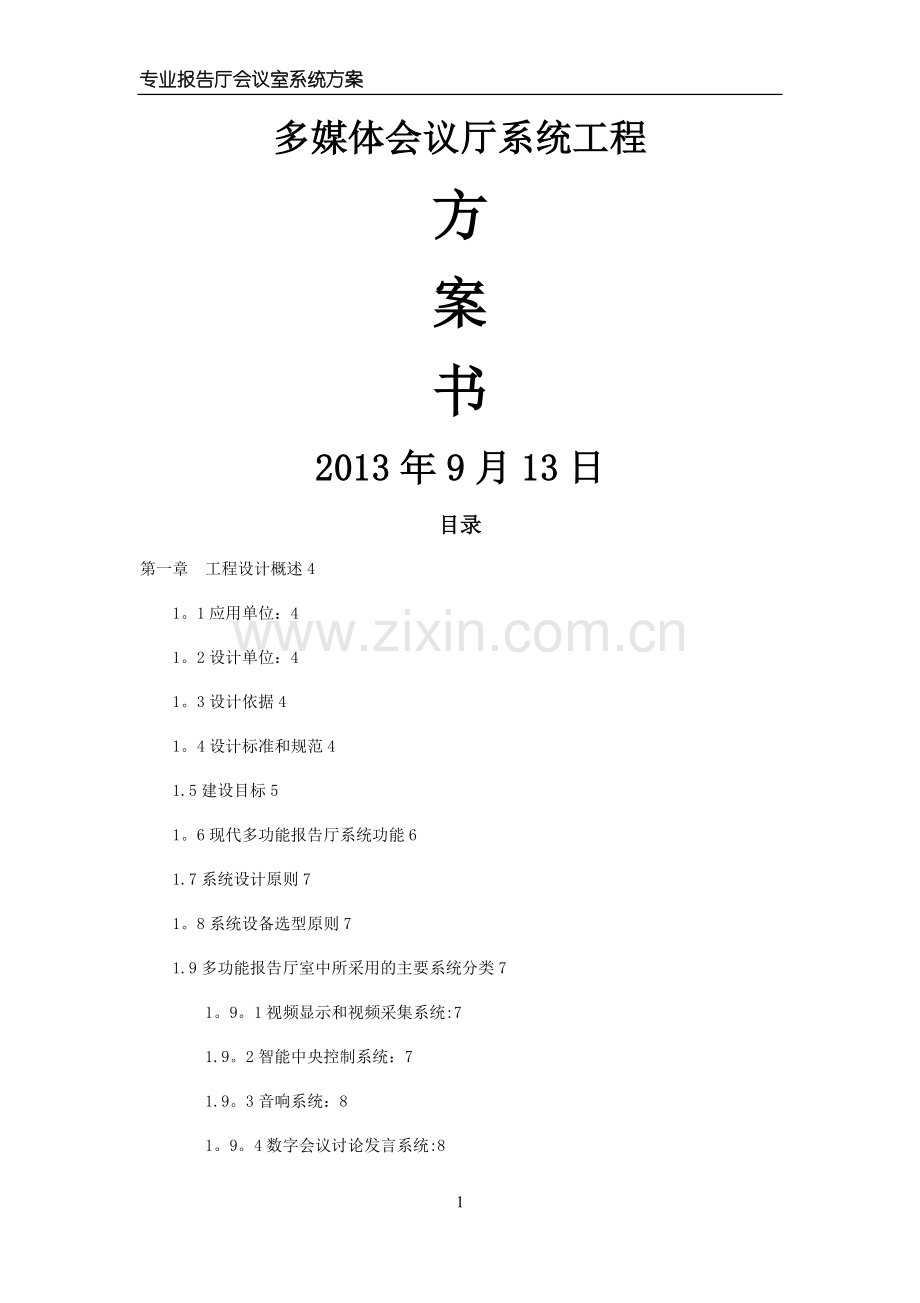

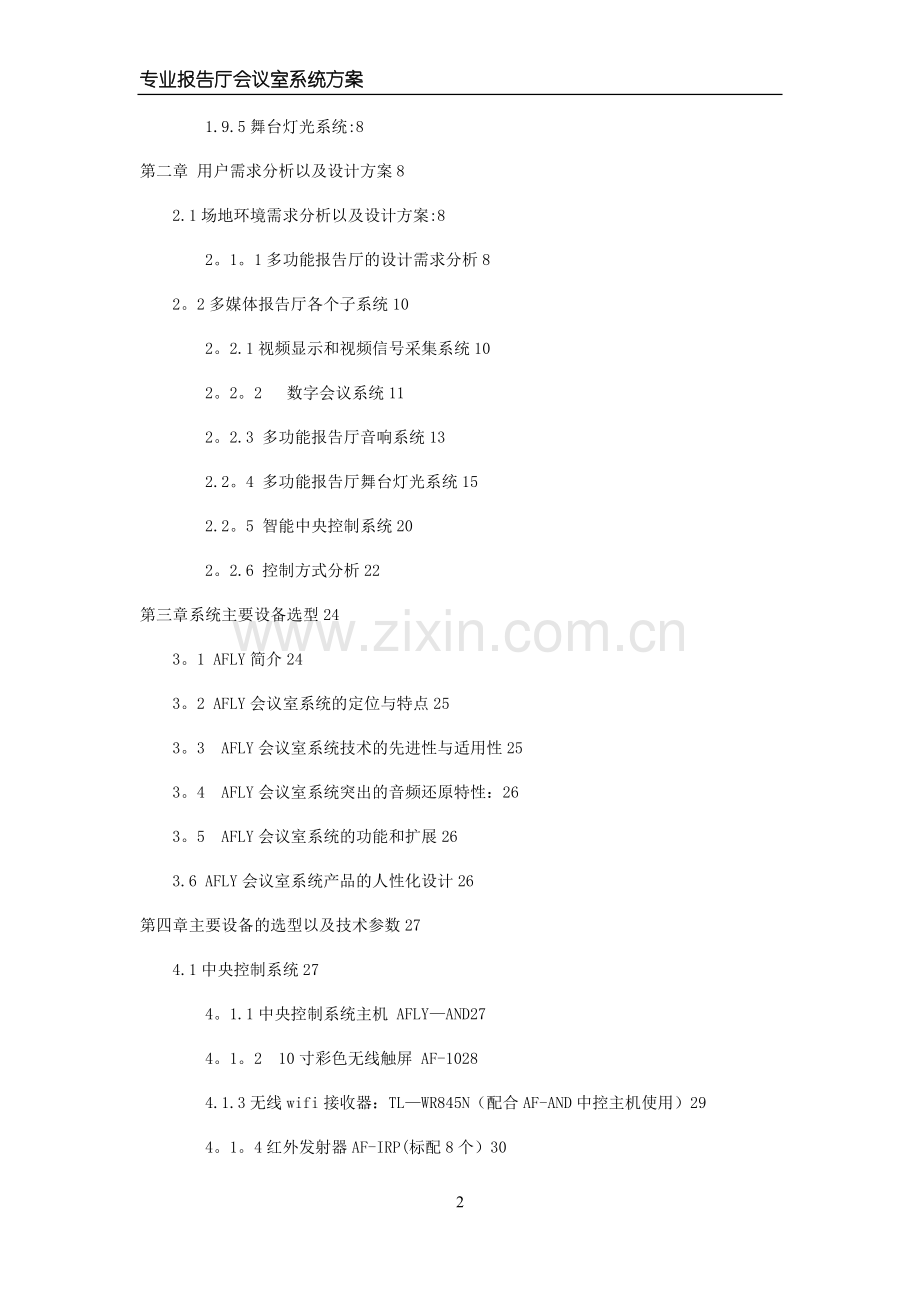

专业报告厅会议室系统方案 多媒体会议厅系统工程方案书2013年9月13日目录第一章 工程设计概述41。1应用单位：41。2设计单位：41。3设计依据41。4设计标准和规范41.5建设目标51。6现代多功能报告厅系统功能61.7系统设计原则71。8系统设备选型原则71.9多功能报告厅室中所采用的主要系统分类71。9。1视频显示和视频采集系统:71.9。2智能中央控制系统：71.9。3音响系统：81。9。4数字会议讨论发言系统:81.9.5舞台灯光系统:8第二章 用户需求分析以及设计方案82.1场地环境需求分析以及设计方案:82。1。1多功能报告厅的设计需求分析82。2多媒体报告厅各个子系统102。2.1视频显示和视频信号采集系统102。2。2 数字会议系统112。2.3 多功能报告厅音响系统132.2。4 多功能报告厅舞台灯光系统152.2。5 智能中央控制系统202。2.6 控制方式分析22第三章系统主要设备选型243。1 AFLY简介243。2 AFLY会议室系统的定位与特点253。3 AFLY会议室系统技术的先进性与适用性253。4 AFLY会议室系统突出的音频还原特性：263。5 AFLY会议室系统的功能和扩展263.6 AFLY会议室系统产品的人性化设计26第四章主要设备的选型以及技术参数274.1中央控制系统274。1.1中央控制系统主机 AFLYAND274。1。2 10寸彩色无线触屏 AF-10284.1.3无线wifi接收器：TLWR845N（配合AF-AND中控主机使用）294。1。4红外发射器AF-IRP(标配8个）304.1。5相关配套软件304.1。6 8路手动自动电源管理器304。1。7音量控制器314.2会讨系统324。2。1 AF-MEET2桌面式会议系统主机(Conference System Control Unit）324.2。2、AFMIC04桌面式会议系统主席单元(Chairman Unit）334。2。3、AFMIC03桌面式会议系统代表单元(Delegate Unit)344.2.4 AFCAM摄像球机354。2.5 会议专用线缆364。3信号切换系统384。3.1 专业AV系列矩阵信号切换器384。3。2 专业VGA系列矩阵信号切换器394.4会议扩声系统404。4。1主扩音箱404。4.2专业功放424.4.3无线麦克434.4。4音频处理器454。4。5均衡器474.4。6调音台474.5视频显示系统484。5。1投影机484.5。2电动幕布524.5.3等离子显示器534。6其他配套设备554.6。1视频会议终端554。6。2信息盒584。6.3硬盘录像机58第五章 系统集成可实现功能介绍605。1控制投影机605.2控制投影幕615.3控制投影机电动吊架615。4控制液晶升降器625。5 控制灯光亮度（调光）625.6 控制AFAV或AFVGA或AFRGB矩阵信号切换器635.7控制DVD影碟机645。8控制摄像球机64第六章安装、调试与验收656.1 设备安装、调试、验收656。2 在线和热线服务656.3 服务的内容、范畴和标准666.4 客户服务范围666。5部分工程用户68第一章工程设计概述1。1应用单位:河南商丘永成汉文化博物馆报告厅、多功能会议室系统1。2设计单位:北京鑫康辉业科技发展有限公司1。3设计依据设计涉及的计量单位均采用国际单位SI制。设计所涉及的所有设备和材料，除专门规定外，均依照下列标准规范进行设计、制造、检验和试验。国际电工委员会IEC国际标准协会ISO中华人民共和国国家标准GB美国国家标准学会ANSI电气及电子工程师协会IEEE根据业主的投标文件要求及设计图纸；中华人民共和国国家行业标准：1.4设计标准和规范GBJ45-82高层民用建筑设计防火规范JGJ/16-92民用建筑电气设计规范GBJ1637建筑设计防火规范JGJ/T1692民用建筑电气设计规范GB/T503142000智能建筑设计标准GB/T503112000建筑与建筑群综合布线工程设计规范GB/T503122000建筑与建筑群综合布线系统工程验收规范CECS 72：97建筑与建筑群综合布线工程设计规范修订本YD/T 926。197大楼通信综合布线系统GB/J50116-98火灾自动报警系统设计规范GB/J5016192火灾自动报警系统施工及验收规范GB/T50174-93电子计算机房设计规范GB402683电器接线端子的识别和用字母、数字符号标志接线端子的通则GB5016992电气安装工程接地装置施工及验收规范GB-5025496电气安装工程低压电器施工及验收规范GB5025896电气安装工程1kV以下配线工程施工及验收规范GB/T1538194会议系统电及音频性能要求GA/T7494国家公共安全行业标准图形符号规范SJ/T10444-93电声学术语GB12060-89声系统设备一般8术语解释和计算方法GB10240-88电声产品声音质量主观评价用节目源编辑制作规范检测验收用节目源GB6278-86模拟莭目信号检测验收用节目源GB/T15135-94广播及类似用途声系统设备亘连用连接器的应用GB/12060-89声系统设备一般术语解释和计算方法GB/T14197-93声系统设备亘连用连接器的应用GB/T1494794声系统设备亘连的优选配接值ANSI/EIA/TIA569电信走道和空间的商用建筑标准ANSI/EIA/TIA-606商用建筑物电信设备的管理标准GT/T 503112000建筑与建筑群综合布线系统工程设计规范ISO11801建筑通用布线标准GBJ42-81中国工业企业通信设计规范其它现行的国家和行业一级语言与音乐标准及规范1.5建设目标本设计方案涉及的内容是多媒体报告厅演示系统和智能中央控制、音频、视频会议系统.满足重要会议的召开，多功能厅的学术报告，技术培训，以及在会议过程中的发言等功能，包括整个会议对整个会议过程的实时录像,整个会议过程的采集，以及会议跟踪,指定发言、投影显示等功能的实现.运用智能中央控制系统，对整个会议过程的环境灯光的控制，主音量的控制以及视频会议中的信号切换.1。6现代多功能报告厅系统功能随着信息技术的不断发展.一个多功能报告厅系统除了要满足传统简单的会议要求外,还应具有高雅格调和优美音质、清晰图像演示，并且可以根据要求发言讨论功能以及会议视频系统。它由投影幕显示、多媒体音视频信号源、音响、切换和中央集成控制几大部分组成。选取具备先进功能的DVD和录像机以及实物和图文传送器通过投影幕投影机还原其图像,为了更高效、实时地指挥需要配备一套中央集成控制设备，控制室内所有影音设备、信号切换、灯光、屏幕升降、音量调节等等功能，大大提高工作效率和简化复杂的操作，能适合所有人士使用而不需要具备专业知识.现代信息处理技术的飞速发展，会议室现代化的建议要求也越来越高，因此，会议室已从一个单纯的以听、闻、为主的交流场所，逐渐演变成为一个具有多种功能的综合性的信息资源交流场所，幻灯机、投影机、摄录放像器材、扩声器材等各类电子设备大量进入会议场所,使会议系统的配置越来越专业,功能也越来越强大.因此,目前的会议系统可以称之为多媒体会议系统，而对于这方面的设计，也已产生了非常大的变化。现代型会议室的具体需求 多媒体报告厅最基本的用途需求主要如下: 满足会议、讨论等方面的需要; 满足演讲、讲座、培训、学术交流等方面的需要。 根据具体使用要求的不同，满足其他一些诸如同声传译、远程电视会议、DVD碟片式的环绕声电影播放、卡啦OK演唱，节目演出等等方面的需要. 以上基本涵盖了目前现代型多媒体报告厅的用途及使用功能需要，虽然这些要求看似简单，但由于目前计算机多媒体技术和数字通讯技术的飞速发展，信息量越来越大，处理信息的手段也越来越先进，各种针对不同需求的电子设备越来越细化,需要操作的设备也越来越多，因此，如果满足上述功能要求，则多媒体会议系统至少要提供如下操作功能： 具备良好的现场拾音、扩（放）音、录音功能,简而言之是说得清楚、听得明白、记得牢固； 具有良好的现场摄像、放像、录像功能,能播放多种记录载体之上的视频信号; 具有计算机多媒体信息播放、存储功能; 具有使系统操作简单化的集中控制功能等等。 除此之外，根据其他一些具体用途的不同，多媒体会议系统还需要提供诸如同声传译（至少应配备同声传译扩展接口）操作、远程电视会议（至少应配备远程电视会议接口)操作、环绕声解码及扩音操作以及会议发言的混响效果及混音操作等。1。7系统设计原则先进性原则采用的系统结构应该是先进的、开放的体系结构，和系统使用当中的科学性。整个系统能体现当今会议技术的发展水平。实用性原则能够最大限度的满足实际工作的要求，把满足用户的业务管理作为第一要素进行考虑，采用集中管理控制的模式,在满足功能需求的基础上操作方便、维护简单、管理简便。可扩充性、可维护性原则要为系统以后的升级预留空间,系统维护是整个系统生命周期中所占比例最大的,要充分考虑结构设计的合理、规范对系统的维护可以在很短时间内完成.经济性原则在保证系统先进、可靠和高性能价格比的前提下，通过优化设计达到最经济性的目标。1.8系统设备选型原则用国际知名的器材，以及有雄厚实力和绝对优秀技术支持能力的厂家、代理商,以保证设计指标的实现和系统工作的可靠性。基本上选用同类产品中技术最成熟、性能先进、使用可靠的产品型号,以保证器材和系统的先进性、成熟性.选用高度智能化、高技术含量的产品,建立系统开放式的架构,以标准化和模块化为设计要求，既便于系统的管理和维护使用,又可保持系统较长时间的先进性。1。9多功能报告厅室中所采用的主要系统分类目前的多功能报告厅室按照系统分类主要分为以下几个子系统:1。9。1视频显示和视频采集系统：采用多种显示模式的多媒体信号投影显示系统，将DVD,摄像机采集的信号高清显示到投影幕布等显示系统。采用为投影显示单元提供多组的信号切换以及矩阵切换的信号切换系统,采用专业的视频采集系统，对整个与会过程进行图像，声音等信息进行采集。1。9。2智能中央控制系统:使用简单的控制界面如：触摸屏，对整个系统采用统一规划，对报告厅的所有设备,环境灯光设备进行智能的控制。1.9。3音响系统：提供会场的音频放大输出，提供音视频信号的音源等功能.1.9。4数字会议讨论发言系统:主要采用手拉手样式的多功能报告厅讨论发言系统.为会场提供现场的语言拾音功能以及摄像跟踪功能.1。9.5舞台灯光系统:主要采用专业的舞台灯光系统，遵循舞台艺术表演的规律和特殊使用要求进行配置的，按系统工程进行设计配置，使舞台灯光系统准确、圆满地为艺术展示服务。第二章 用户需求分析以及设计方案2。1场地环境需求分析以及设计方案：2。1。1多功能报告厅的设计需求分析在一个可以容纳100多人的多功能报告厅室功能主要是能够实现现代化的重要会议、教学、培训、学术讨论。考虑到会议的实际功能建议使用投影系统显示输出设备，通过矩阵切换可以分别显示会议台的各个电脑以及视频信号，包括显示电脑演讲PPT文档信号，DVD播放等VGA，视频信号.会议桌设置24台发言单元话筒,采用手拉手的连接方式，可以实现会议发言讨论、表决模式功能。主席单元可有优先的发言权，可以切断列席单元的发言。具有优先一切列席的功能。通过专业会议系统软件编程可以在触摸屏上指定列席位置的发言，包括开启话筒和开启, 在进行演讲演示和学术报告的时候，主席台发言人可以任意的指定，列席参加会议的人员,提出问题.会议桌正前方天花板相对应的位置安装1台高速摄像机，用于对发言人员进行发言自动摄像跟踪。对于整个会议室的环境控制,包括室内灯光调节，音量调节,设备电源开关,矩阵切换，窗帘开关控制等.都要求实现智能化的控制，在现场灯光要求更加严格.在会议模式下环境控制，当会议开始的时候,会自动开启暖色的灯光，环境窗帘会自动关闭,各种显示设备会自动显示会议的全景图像,处在准备会议的状态。环境的控制还包括对背景音乐的播放控制,在会议开始的时候可以自动的探测到人员进入的时候,背景音乐开始播放.一个完整的智能会议室，不仅要有智能的环境控制还要有完整的信号切换功能来实现。设计在报告厅的主席位置和列席安装智能信号插座模块,方便参加会议的人员演示PPT文档,或者在学术报告会的时候,报告人员将自己笔记本电脑的文档接入插口， 通过高端智能信号切换器,配合中央控制处理器,直接显示在投影设备和其它显示设备上，方便与会人员培训和听取学术报告。实现会议过程的记录，会议结果的存储等功能。在列席位置可以通过投影显示输出设备，来对观察整个会场的显示信号.设计在会议室的主席位置和列席安装智能信号插座模块，方便参加会议的人员演示PPT文档，或者在学术报告会的时候， 报告厅的扩声，是报告厅中的另一个重要的系统，结合报告厅的场地情况对其扩声系统做了一下考虑。扩声系统设计上要满足观众席处要有适合的响度、均匀度、清晰度和丰满度，不得出现回声、颤动回声和声聚焦等影响音质的缺陷。在设计上我们充分考虑到系统的兼容性，需要一套系统满足各种会议扩声要求的扩声标准，同时操控还能做到简单适用.在扬声系统这块，必须充分考虑到所选扬声器的灵敏度、频响、指向特性和功率放大器的配接等主要技术参数,通过对计算机声场的设计，对选定扬声器的：声场、声线分布；扬声器的指向特性、扬声器之间的干涉效应;各安装位置上扬声器的水平角度、垂直角度和旋转角度；扬声器的输入功率分配；各扬声器之间的声线交叉覆盖情况等多方面仔细的分析。1. 多媒体报告厅系统连接图：2. 多媒体报告厅数字会议系统连接图:2.2多媒体报告厅各个子系统2。2.1视频显示和视频信号采集系统将计算机信号、各类视频信号（如实物展示台、DVD、录像机、闭路电视、远程电视电话会议等）清晰地在显示系统上显示。投影显示系统设置于会场，是多媒体报告厅的重要组成部分，是多种媒体显示的输出终端.该系统包括显示设备、主控切换设备、信号源接口设备。所有多媒体通过集中控制设备进行控制，可以对摄像机信号、电视会议信号、计算机多媒体信息（图像、声音）、有线电视信号、影碟机信号、录像机信号等进行集中控制，以实现信息多路输入、多路输出的功能。多媒体显示系统信号以视频信号传输为主,个别RGB信号传输为辅，以保证图像的质量.多功能报告厅，主要用于会议讨论，学术报告学习，对于显示系统的要求要比较高，要求能高清晰的显示演讲学习内容，信号切换的不同选择和不同信号在显示系统上的显示情况。同时对于显示的视频信号能清晰。通过高带宽的信号切换矩阵来配合对不同信号的选择和切换作用.配置4台等离子显示器，作为辅助显示设备,依靠等离子显示器的高亮度、高对比度解决电视会议摄像时主席区高亮度与显示区低亮度的矛盾。通过配置AFLY高带宽的混合矩阵对信号源进行完善的处理，包括转接、分配、切换、倍频、分割等等，达到信号资源共享的目的,使显示系统能轻易地获取任意一个或多个所需的信号，满足各种不同功能的需要。它是整个多媒体展示系统灵活性、安全性的有力保证.各种视频信号、音频信号和计算机信号通过混合矩阵进行共享连接，可以分别显示投影幕及其他显示终端上。 视频信号采集系统,是通过摄像机,硬盘录像机等视频采集设备,对整个报告厅的学术交流报告过程进行实时的采集和储存，包括学术或者培训过程中的声音，图像进行处理和后期制作成重要资料或者文档进行保存.2。2。2 数字会议系统为使每个与会者可以清楚地听到其他代表的发言并清楚地记录下会议过程，也可让会议主持人控制每一位代表的发言话筒，建议在会议室设立一套电子会议系统。功能概述：在多功能报告厅室，采用手拉手的连接方式，可以实现普通的会议发言模式,主席单元可有优先的发言权,可以切断列席单元的发言.具有优先一切列席的功能.通过专业会议系统软件编程可以在触摸屏上指定列席位置的发言，包括开启话筒和开启.通过与专业的扩声系统相连接,保真声音的柔和,清晰,而且,不会产生消叫。在进行演讲演示和学术报告的时候，主席台发言人可以任意的指定,列席参加会议的人员，提出问题。根据使用需求本设计方案中采用AFLY的专业智能会议系统,配合专业会议系统主机AFLYMEET2和专业会议发言系统主席/列席发言系统AFLYMIC04/AFLY-MIC03，系统主机最多可连接108台会议单元，添加扩展模块最多可连接4086台会议单元。满足对整个会议发言系统的功能,包括简单的扩声,会议指定人数的发言，会议过程发言人权利的限制等功能。整个会议发言系统的主要功能特性如下：会议发言模式管理：可以选择不同的模式发言，有普通模式和先进先出模式，发言人数限制功能:最多同时打开话筒数量，1/2/4/6可选，主席单元不受限制先进先出功能：设定可以同时打开的发言单元数量,后打开的发言单元会自动取代之前最早打开的发言单元指定发言模式：会议主席或管理员指定发言人时，直接通过管理软件界面打开其相应的发言单元（主席单元不受控制)发言单元管理：任意单元的开关，查询发言单元动作信息。发言单元具有内置1W8欧扬声器并设音量调节电位器及外接耳机插孔，具有录音输出功能,单元由系统主机供电麦克风，具有发言单键与指示灯，可自由控制发言状态具有自动关机功能：在静音45秒后,话筒可自动关机.电容式咪芯，咪管采用可绕式设计,并配可更换式防风罩，话筒杆具有加长型可供选择。鹅颈式的发言麦杆，可以调节不同角度，满足不同身高人员发言习惯。会议发言模式管理:发言人数限制功能:最多同时打开话筒数量，1/2/4/6可选,主席单元不受限制先进先出功能：设定可以同时打开的发言单元数量，后打开的发言单元会自动取代之前最早打开的发言单元指定发言模式：会议主席或管理员指定发言人时,直接通过管理软件界面打开其相应的发言单元(主席单元不受控制)发言单元管理:任意单元的开关，查询发言单元动作信息.2。2.3 多功能报告厅音响系统主要提供多功能报告厅的会议扩声,娱乐、演出时的音响效果需要。考虑与会议扩声系统集成、设备共享，将各种音源信号（如:话筒、DVD、录音机、录像机、闭路电视等）按国家厅堂扩声标准均匀、清晰地传送到会议室每个角落。在任何一种有音频的场所其扩声是最为重要的。多功能扩声系统设计上要满足观众席处要有适合的响度、均匀度、清晰度和丰满度，不得出现回声、颤动回声和声聚焦等影响音质的缺陷.在设计上我们充分考虑到系统的兼容性,需要一套系统满足各种会议扩声要求的扩声标准，同时操控还能做到简单适用.设计方法针对各厅堂扩声系统声学特性，采用计算机辅助设计软件EASE4。0（Eletro Acoustic Simulator for Engineers)对各厅堂的声学特性指标进行辅助设计和计算，能够让各厅堂声学特性指标更加准确。设计过程声学设计规范中要求观众区的音质主要是语言清晰、可懂度高，其次是丰满度,各厅堂内各处要有合适的响度和均匀度,观众区的任何位置不得出现回声和声聚焦等声学缺陷，并无来自观众厅内设备、外界环境噪声的干扰，这些指标形成室内音质设计的综合效果。根据以上要求并仔细审阅了图纸，对厅内建筑数据：建造体型形状（关系到声学缺陷的产生，反射声的分布);场地体积（确定混响时间）；座位数和他们的排列.做了以上的充分了解后，结合建筑体型和建筑声学特点，从满足使用功能角度出发，才能精心设计出一套能够符合功能要求、满足声学特性指标要求的扩声系统方案。首先，我们在计算机上建立了与厅堂观众区实体相同的实体模型,依据声学特性指标要求，将建筑声学的有关特性与电声作为“一体进行综合设计考虑.充分考虑直达声和混响声的扩散与叠加及声学比，尽量增大50ms以前的声能密度，提供有效混响时间的声能量，减弱声反馈、提高清晰度。随着科技的进步技术的发展，特别是数字技术在音频领域中得以应用，使得声信号的记录、传输和重放的音质有了很大的改善,但是决定音质的好坏不仅与设备有关，还与声学环境和入耳的听觉特性有关。在同样设备的条件下后者显得更为重要。所以扩声系统最终音质的效果是电声与建声综合设计效果的体现，扩声系统设计首先要研究指定空间的声场，这一点非常重要。只有对要设计的场地进行深入的了解、并进行仔细的研究后，进而对场馆进行建声设计、处理和电声系统设计,并使二者完美结合，才能给出准确的“设计”，并获得最佳的音响效果。我们依据以往的工程经验，厅内的声学设计应包括建筑声学和电声两方面的内容.前者主要是控制混响时间和音质缺陷;后者则要确保有足够大的声压级、均匀的声场分布，以及在不同的使用功能时所要求的声学效果，两者是相辅相成的，只有相互密切配合,才有可能用最低的投资而获得最好的音质效果.混响时间的确定一般来讲，混响时间短可提高语言的清晰度，混响时间长可提高声音的丰满度，我们认为，应首先保证语言清晰度为主要目的，同时兼顾音乐使用要求.所以在进行扩声系统之前必须以特定的混响时间为基础,只有在特定的混响时间条件下对场地的声学特性指标的设计才是科学的、准确的，这也是我们电声设计考虑的重点。扬声器系统选型与布局是整个扩声系统设计的重要一环，因为声学特性指标中的几项重要指标和最终音质效果都直接与此有关。我们在扬声器选型时,必须充分考虑到所选扬声器的灵敏度、频响、指向特性和功率放大器的配接等主要技术参数，通过对计算机声场的设计，对选定扬声器的：声场、声线分布；扬声器的指向特性、扬声器之间的干涉效应；各安装位置上扬声器的水平角度、垂直角度和旋转角度;扬声器的输入功率分配；各扬声器之间的声线交叉覆盖情况等多方面仔细的分析.扬声器的重量应符合吊挂点承载的要求;在任何情况下,扬声器的布置应该保证所有听众接受到均匀的声能即有良好的声场均匀度；扩声应该得到自然的印象（保持声像一致性)。本系统在设计上要做到语言清晰、无失真、声压余量充分、声场分布均匀、无声反馈啸叫才能够满足用户的使用要求。根据国家标准，文艺演出的扩声系统在声压级上的要求是比较高的，所以我们要有一套可行的、科学的、便利的操作系统,更好的整合系统,使之互补，最终能够满足各种不同的使用需求。但是很多时候的建声条件都不是那么理想，往往建筑声学上的缺陷，我们只能通过电声的方式予以被动补偿，因此扩声设备的质量必需是高质量的。2.2。4 多功能报告厅舞台灯光系统一、舞台灯光系统设计是遵循舞台艺术表演的规律和特殊使用要求进行配置的,其目的在于将各种表演艺术再现过程所需的灯光工艺设备，按系统工程进行设计配置，使舞台灯光系统准确、圆满地为艺术展示服务.1。 创造完全的舞台布光自由空间，适应一切布光要求;2。 为使该系统能够持续运行,适当加大储备和扩展空间；3。 系统的抗干扰能力和安全性作为重要设计指标；4。 高效节能冷光新型灯具被引入系统设计中；5. DMX512数字信号网络技术被引入系统设计的各个环节之中。二、舞台灯光系统工艺设计要求1该系统工艺设计和设备配置具有综合剧场的使用功能，在短时间内可轮换多种不同剧种的灯光操作方案。2该系统设计可以从一种照明方案快速转换到另外一种照明方案,转换时间在2小时内完成。3该系统允许使用全部配置的各种类型灯具和其它补充设备.4该系统设计有足够的安全性和存储容量,整个系统在不中断主电力供应的前提下，对主控台进行持续的诊断检查。5该系统中的设备完全符合舞台背景噪声的技术要求，空场状态下，所有灯光设备开启时的噪声及外界环境噪声的干扰不高于NR25，测试点1M效果器材的噪声不大于30dB.6系统的扩展能力是该系统设计之初有意预留的，如电力硅控容量、网络容量,待日后资金充裕或新技术出现，使本系统不至于因设计不足而大面积修改或更新,达到节省资金和快速适应变化的需求.三、舞台灯光系统设计说明舞台灯光灯位布置的顶光、区位构成布光阵列，舞台各部位均有布光点,杜绝死区，可灵活多变地按需组合。（1）顶光系统设计配置顶光作用是对舞台纵深的表演空间进行必要的照明,顶光配置中采用的各种灯具，大大地提高了光的透光性，透光率比目前国产镜提高了150，遮光叶设计美观新颖，四页设置合理，遮光效果好，可作舞台顶光布光或染色用。A. 配置灯具分布如下:舞台上空，共设有20道顶灯吊杆。其中每道顶光分别用不同数目的灯具：PDJG150 1KW螺纹聚光灯24台（配换色器）、PDJG1501KW平凸聚光灯40台(配换色器）、PDP64(配换色器)40台、PH750-26(750W)成像聚光灯64台（配换色器）和(DJD）LD1000R影视舞台柔光灯36台及彩熠2KW电脑摇头灯16台.灯具的排列及投射方法:第一道顶光与面光相衔接照明主演区,衔接时注意人物的高度,可在第一道顶光位置作为定点光及安置特效灯光，并选择部分灯加强表演区支点的照明；第二道至第十道可向舞台后直投、也可垂直向下投射、可加强舞台人物造型及景物空间的照明。前后排光相衔接，使舞台表演区获得比较均匀的色彩和亮度。（2）电脑灯设计配置考虑到智能化灯具是世纪舞台照明的必然发展趋势，为了满足各种演出灯光需要，舞台灯光设计配置了16台电脑灯摇头灯.电脑灯主要布置在舞台上空的顶光灯杆上，采用信号控制，通过网络接点连接电脑控制台，可任意调整灯具投射角度，亮度，变换图案，光束大小，颜色等功能，确保满足演出对电脑灯变化要求。(3）灯光换色器设计配置安装在部分灯具上的换色器，其作用舞台光、染色、色彩变化、衬托剧情，达到多姿多彩的效果。换色器配置：选用WD51208A系列电脑换色器136个。四、 舞台灯光控制设备配置(1）灯光控制台灯光控制台选用英国“Strand公司300系列125型光路电脑调光台，此调光台使用品质保证的Genius Pro操作软件，此软件支持中小型控制台的预置或追踪模式操作。电脑灯控制是斯全德300系列控制台的又一标准特性,它通过智能鼠标追踪球实现。 具有80多年生产、制造、销售、设计经验的全球性公司，其产品的可靠和先进性为我们的选择及业主的使用提供了信心. (2)调光硅柜数字硅柜是实现大功率负荷调光的载体，亦是调光系统的核心硬件。CD80A硅柜是采用数字解码触发控制技术的、具有高控制精度、高性能的调光器。它的DMX输入接口采用光电隔离技术，高精度、高速度的数字触发系统(调光范围1100，调光曲线10条，调光精度1024级)。抗干扰强、调试简单，系统不受温度、电压等环境影响,系统不需调试就可达到国家标准一级机规定的输出电压一致性的指标，不需要进行出光点、一致性的维护性调整.系统采用ISP在线系统可编程大规模集成电路，硬件可靠性得到了提高，软件上采用“看门狗”技术和容错技术，即使受到外电网和传输线强烈干扰，能自动检测配电系统,在配电电压波动时可自动修正触发导通角，抑制灯光闪动，保证自身正常工作。硅柜与调光台是以光电隔离方式传输信号，避免了因漏电、静电等意外原因导致烧毁调光台的事故.硅柜具有调光记忆最后一场功能，一旦主、副控制都出故障，也能保证正常演出.可设置9级预热值，以延长灯具寿命,机内固化的10条调光曲线完全可以满足各种演出的需要.设有两个输入接口,可同时接收数字和模拟控制台信号。每个功率单元都具有直通开关，而且各功率单元可以在任何情况下任意互换，为保证演播厅在综艺节目，文艺演出晚会的现场演出 、拍摄、直播，节目录制等要求方面提供了保证,而且为电脑灯，激光效果，变色灯,换色器等设备的应用提供充足的兼容效果和扩展功能，完全满足各种演出的需要。 一灯光系统电力配置 设置2台96路全数字调光硅柜,6KW 192路. 二。 灯光系统电气设备运行中的安全设置1合理配置输出每个调光、直通输出由1只32A的插座配出，每个插座三根导线长度一致，通过绞合输出。2良好的接地为消除可控硅干扰，使音、视频设备达到使用要求，在灯光系统设计中选择比较合理、实用的接地系统。扩声系统和灯光系统都设有独立接地干线，采用共用地极，接地电阻1。电力电缆和灯线全部安装在金属线槽内，金属线槽设有良好接地装置。3触电保护由于灯光配电线路大部分经插座接到舞台灯光，按低压配电系统常规作法插座回路应装设漏电保护，作间接接触保护，因漏电开关容易误动作，直接影响舞台灯光系统的可靠性，因此以我们采取PE线与相关回路相线一起配线的方式。以减小零序阻抗，保证在发生单相接地故障时，保护装置能可靠动作，保障人身安全。4雷电防护在变电所低压母线装设避雷器，调光灯光配电柜装设电涌保护器,防止文化艺术中心舞台或附近建筑物遭受雷击时由于电磁感应、静电感应产生的过电流、过电压，损坏调光柜及灯光控制计算机系统,保证调光硅柜及灯光控制计算系统安全。三、灯光系统电气线缆及线路敷设设置1硅柜室到所有插座的输出导线,均由三根线长度一致，通过绞合输出。灯线和音、视频等信号线相互远离，必须相遇时做90交叉，留有0.5M距离；无法避免必须平行时，间距设置大于1M。2所有信号连接线缆均选用五芯屏蔽线，以防止干扰.3设有独立的接地干线,电力电缆和灯线应安装在金属线槽内,金属线槽应接地。4插座箱强弱电之间用金属隔板分隔，避免了强电对弱电的干扰,保证弱电系统安全。5采用低烟雾(LSF)、阻燃PVC型的铜芯电缆，线缆应可长期工作于90环境下,在正常使用条件下,寿命应达30年以上.6插座箱选用符合“国标企业生产的国际上先进产品，插箱内强、弱电之间用金属隔板分隔，保证安全,有利于电磁兼容。7电缆桥架采用热敏电缆作火灾探测，预防电缆火灾。8桥架或线槽加盖，并做防火处理.动力电缆和控制电缆的型号、电压、载流量、截面、芯数，处护套等应满足其电路类型、传输型号、使用环境和敷设方式的要求，并符合有关规范。9移动部件的控制和动力电缆采用满足防火要求软电缆。电缆的敷设应符合GB50258-96电气装置安装工程1KV及以下配线工程施工检验验收规范的要求进行.10电缆敷设时应将电磁干扰降低到最低程度。当采用电缆软管时,其长度不能超1米。动力或控制线路用的悬挂或下垂的软电缆应设有应力释放中心芯线，其两端应夹紧，以释放导线应力。11动力或控制线路所用的多芯和屏蔽电缆的芯线易于按编号识别,少于25芯的电缆才使用颜色代码,不利用电缆敷设形式或顺序来识别电缆芯数。12每根动力和控制电缆的两端的电缆编号相同，并打上有唯一编号的永久标记。电缆编号已在接线图中表示。13电线应有足够长度的电缆以满足有关设备总行程的要求,其中包括到维修位置所需的行程。所有电缆进线设备上,有适当的进线接头,以便换电缆，剩余汇电缆应卷在电缆盘上或放在设备内，并牢牢固定。14箱盒安装时应垂直于墙面对齐，垂直偏差不大于2mm，进出线箱排列整齐，并留有适当的余量。管内穿线不同回路、不同电压、和交直流的导线,不得穿入同一根管子内，导线在管内不得有接头和扭曲,导线穿入管子内,在出口处,装护套来保护导线.电缆敷设前，仔细检查电缆是否有机械损失，并进行绝缘摇测。动力和照明配电箱的安装，其质量标准符合国家电气工程施工规范。落地动力配电箱牢固安装在角钢或槽钢基础上,用螺丝固定，并做好接地。进出线的管子在基础内高出基础面10公分左右。安装位置尺寸见图纸要求，后面不开检修门的靠墙安装。落地式动力配电箱安装时垂直度为每米1.5毫米,盘间接缝为2毫米。照明箱一般为挂墙安装，本工程采取明、暗二种安装.暗装的挂墙式配电箱在砌墙时直接安装在墙内，也可在墙上预留洞然后再装.保证安装牢固，接地良好,安装平、正、尺寸符合设计要求，底边距地面1.5M,照明配电箱垂直偏差不大于3MM，进出配电箱的管路配到配电箱内并用管帽和锁紧螺母固定。安装配电箱，其盖板表面和粉刷层一样平,进出箱内的管线采用暗敷方式.四、灯光电气设备柜设置1结构电气设备的机柜和机架都采用经过防绣处理的金属和钢板性制作，必要时用钢板或型钢的柜架加强。电气设备柜有防尘和防潮措施。除通风处和电缆进出口外，所有机柜和机架都全部封闭.每个机柜的深度能保证适当的设备和接线的空间.每一特定组的各机柜深度、高度和颜色都相同。2通风所有电气元件或装置都能在所用外罩内和规定的环境下连续运行.机柜设有适当的自然通过。以散去设备产生的热量，通过口采用细网或泡沫隔栅保护，以防杂物进入。外壳应加压密封且进风需过漏。3电缆进出线电缆孔在工厂按所需位置预留；并设有可拆卸板以便在现场最后加工。电缆进出线处考虑电缆的外经、敷设方式和足够的弯曲半径,并有电缆固定装置。4机柜门及检修面板门和面板设计有足够的刚性，门和面板可拆卸检修，面板装有防尘密封条。所有外壳和面板都在彻底清除油脂和锈迹后涂烘干漆。5标识设备柜内的部件标志也应为永久性标志，不得使用临时粘贴标志或钢笔识别印记。铭牌与标志的尺寸足够大，在正常光线下2米的距离能看清楚铭牌与标志的文件。 6资料袋每个机柜外壳主门内侧挂一个资料袋，用于装入本电气设备柜的各个电气元件或装置样本、接线、维修和维护等资料或图纸。五、硅柜室设计施工要求1设计要求(1）由于可控硅工作时会散发出大量的热量，为了保证硅的正常工作，硅室必须装有单独的空调系统和通风设备。(2）置放可控硅、供电柜和场灯柜的底下设有10号槽钢机座。（3）硅室防静电地板高为300mm。(4）调光配电室内楼板荷载要求每平方米800Kg。（5)电缆桥架穿过楼板、墙体处留洞尺寸见施工图。(6）缆桥架敷设后所有孔洞需用耐火材料作防火封堵2。2。5 智能中央控制系统本系统为一全自动控制系统，通过10寸真彩色无线平板触摸屏或者10无线WIFI触摸屏和PC控制界面，对会议室的室内灯光调节，音量调节，设备电源开关，矩阵切换，投影机开关以及切换，窗帘开关控制等作统一集中控制。使用户透过单一接口，便能对整个空间的视音频设备、投影、音量等达到完全控制.AFLY全自动智能化设备中央智能中央控制系统可通过触摸式有线/无线液晶显示控制屏对几乎所有的电气设备进行控制，包括投影机、屏幕升降、影音设备、信号切换，以及会场内的灯光照明、系统调光、音量调节等适用于所有触摸屏的无线网络附件，只需增加无线套件就可使桌面式/挂壁式/嵌入式触摸屏的触摸屏变成无线触摸屏，使控制更快捷、更灵活。简单明确的中文界面,只需用手轻触触摸屏上相应的界面，系统就会自动帮你实现你所想做的功能，它不仅能控制DVD、录像的播放、快进、快倒、暂停、选曲等功能,而且可以控制投影机的开关、信号的切换，还有屏幕的上升、下降，白炽灯调节、日光灯开关等等功能，免去了复杂而数量繁多的遥控器.简单方便
