局部梁底下挠处理措施

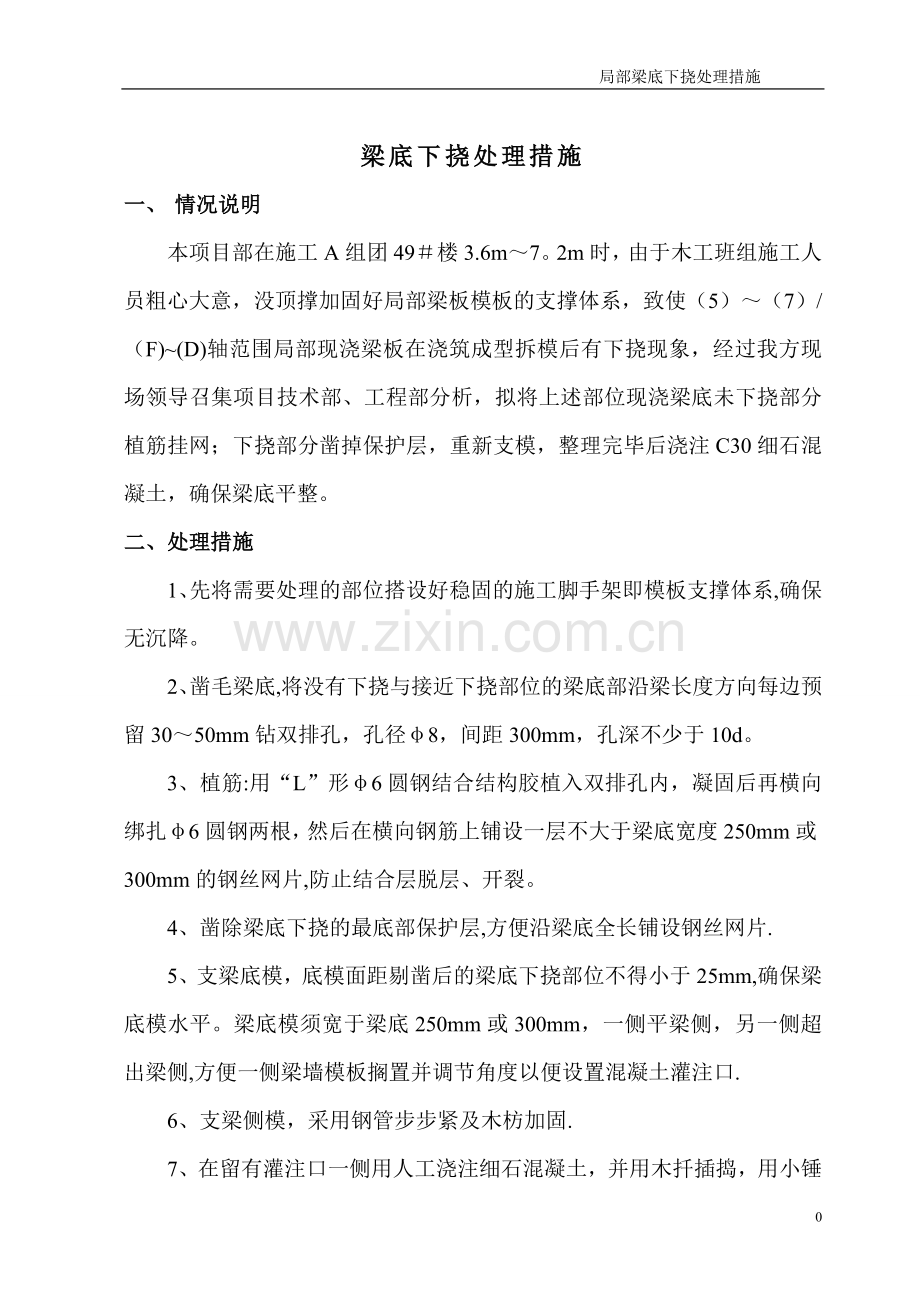

梁底下挠处理措施
一、 情况说明
本项目部在施工A组团49＃楼3.6m～7。2m时，由于木工班组施工人员粗心大意，没顶撑加固好局部梁板模板的支撑体系，致使（5）～（7）/（F)~(D)轴范围局部现浇梁板在浇筑成型拆模后有下挠现象，经过我方现场领导召集项目技术部、工程部分析，拟将上述部位现浇梁底未下挠部分植筋挂网；下挠部分凿掉保护层，重新支模，整理完毕后浇注C30细石混凝土，确保梁底平整。
二、处理措施
1、先将需要处理的部位搭设好稳固的施工脚手架即模板支撑体系,确保无沉降。
2、凿毛梁底,将没有下挠与接近下挠部位的梁底部沿梁长度方向每边预留30～50mm钻双排孔，孔径φ8，间距300mm，孔深不少于10d。
3、植筋:用“L”形φ6圆钢结合结构胶植入双排孔内，凝固后再横向绑扎φ6圆钢两根，然后在横向钢筋上铺设一层不大于梁底宽度250mm或300mm的钢丝网片,防止结合层脱层、开裂。
4、凿除梁底下挠的最底部保护层,方便沿梁底全长铺设钢丝网片.
5、支梁底模，底模面距剔凿后的梁底下挠部位不得小于25mm,确保梁底模水平。梁底模须宽于梁底250mm或300mm，一侧平梁侧，另一侧超出梁侧,方便一侧梁墙模板搁置并调节角度以便设置混凝土灌注口.
6、支梁侧模，采用钢管步步紧及木枋加固.
7、在留有灌注口一侧用人工浇注细石混凝土，并用木扦插捣，用小锤轻轻敲捣,确保混凝土密实。

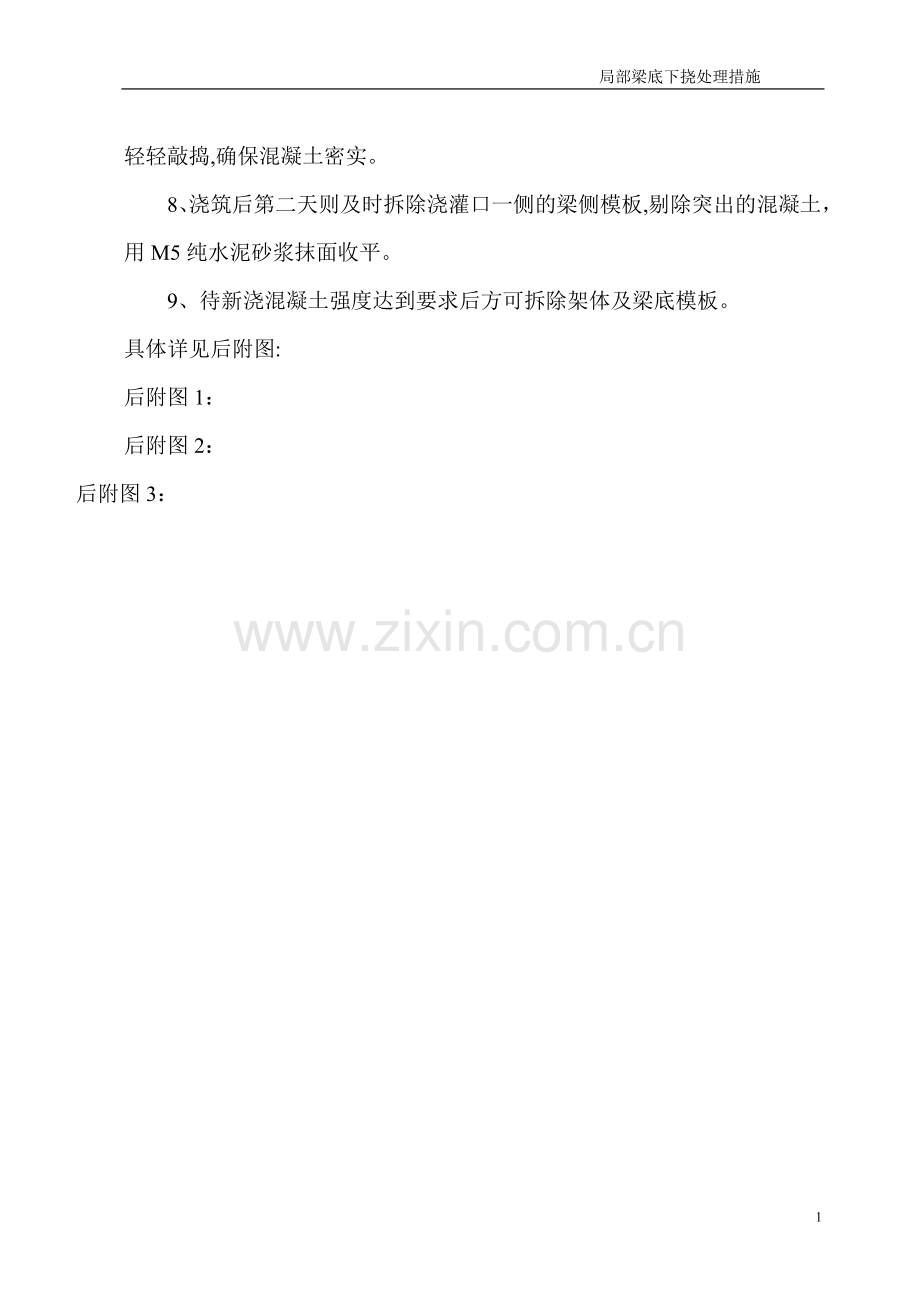

8、浇筑后第二天则及时拆除浇灌口一侧的梁侧模板,剔除突出的混凝土，用M5纯水泥砂浆抹面收平。
9、待新浇混凝土强度达到要求后方可拆除架体及梁底模板。
具体详见后附图:
后附图1：
后附图2：
后附图3：
