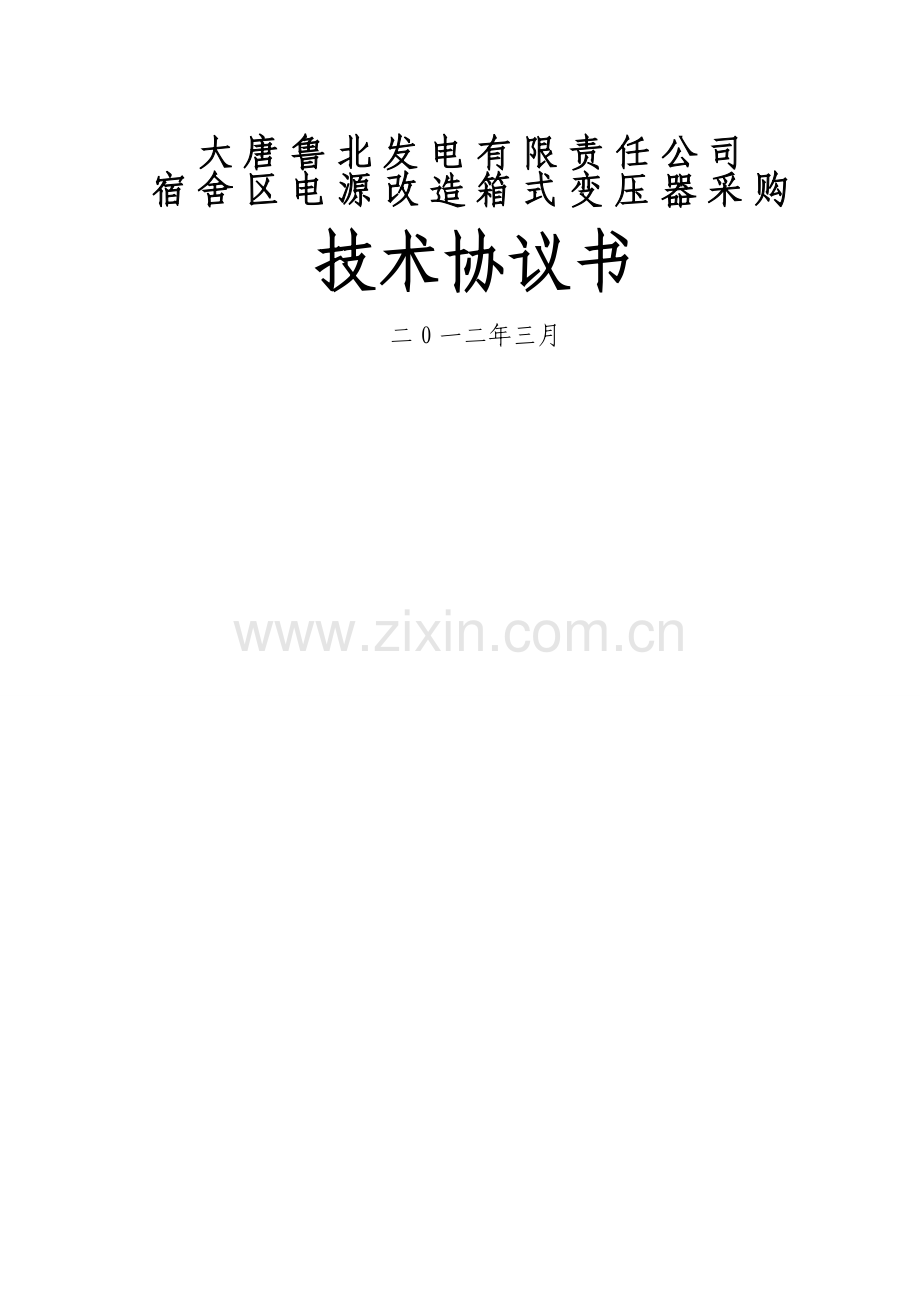

大唐鲁北发电有限责任公司
宿舍区电源改造箱式变压器采购
技术协议书
二0一二年三月
货物需求一览表
序号
名称
型号规格
单位
数量
1
10kV箱式配电变压器（欧式）
SCB10-800kVA
台
1

- 0 -
目 录
1总则 1
2引用标准 1
3名词术语 2
4使用条件 2
5额定参数 3
6技术要求 5
7试验 8
8包装运输 9
9供货范围 10
10厂商应提供技术文件 10
11附表 11

组合型（欧式）箱变10kV系列订货技术条件
1总则
1.1本技术条件规定了组合式（欧式）箱变10kV系列的使用条件、额定参数、技术要求、试验、包装运输等具体内容。
1。2本技术条件适用于额定电压10kV、频率50Hz的组合式（欧式)箱变10/0。4kV系列的制造、选型、验收、安装和维护。
1.3本设备技术规范提出的是最低限度的技术要求。除本技术条件中规定的技术参数和要求外，其余均应遵循最新版本的国家标准(GB）、电力行业标准（DL)、IEC标准和国际单位制(SI）。如果供方有自已的标准或规范，应提供标准代号及其有关内容，并须经需方同意后方可采用,但原则上采用更高要求的标准。
1。4如果供方选用本技术条件规定以外的标准时,则需提交这种替换标准供审查和分析。仅在供方已证明替换标准相当或优于技术条件规定的标准,并从需方处获得书面的认可才能使用。提交供审查的标准应为中文版本。
2引用标准
标书中所有设备及其备品备件，除本标书中规定的技术参数和要求外，其余均应遵循最新版本的国家标准(GB）、电力行业标准（DL）和国际单位制(SI）。如果供方有自已的标准或规范，应提供标准代号及其有关内容,并须经需方同意后方可采用，但原则上采用更高要求的标准.
如果供方选用本标书规定以外的标准时，则需提交这种替换标准供审查和分析。仅在供方已证明替换标准相当或优于标书规定的标准,并从需方处获得书面的认可才能使用。提交供审查的标准应为中文或英文版本.
供方提供的产品应满足本标书规定的技术参数和要求以及如下的专用标准：
GB 1094。1—1996 电力变压器 第1部分 总则
GB 1094.2—1996 电力变压器 第2部分 温升
GB 1094.3—2003 电力变压器 第3部分 绝缘水平和绝缘试验
GB 1094.5-2003 电力变压器 第5部分 承受短路的能力
GB 3096-1993 城市区域环境噪声标准
GB 3804-2004 3.6～40.5kV交流高压负荷开关
GB/T 11022-1999 高压开关设备和控制设备标准的共同技术要求
GB/T 14048-1993 低压开关设备和控制设备总则
JB/T 10217-2000 组合式变压器
3名词术语
GB/T 2900.15及GB/T 2900.59中确定的术语和定义适用于本部分。
4使用条件
4.1环境条件
4。1.1周围空气温度
年最高温度: 45℃
最热月平均温度： 30℃
年最低温度： —20℃
最大日温差: 25K
4。1。2 海拔高度： ≤2000m
4。1.3 环境湿度：
日平均相对湿度不大于90%
日平均水蒸汽压力值不超过2。2kPa
月平均相对湿度不大于90％
月平均水蒸汽压力值不超过1.8kPa
4.1。4 地震烈度:8度
4。2工程条件
4。2。1系统概况
a. 系统额定电压：12kV
b. 系统额定频率：50Hz
c。 系统中性点接地方式：不接地、消弧线圈接地和小电阻接地。
4.2.2 新建或扩建工程.
5额定参数
5。1设备的主要参数(设备典型方案详见附表1）
本次采购的美式箱变,其技术参数除应满足应遵循的主要标准外，还应满足本标书以下要求:
组合型欧式箱变本体技术参数
项 目
单位
技术参数要求
额定电压Un
高压主回路
kV
6—10
低压主回路
0。4
热稳定电流
高压主回路
KA
16
低压主回路
注1
动稳定电流
高压主回路
kA
40
低压主回路
kA
注2
1min工频耐压
高压开关回路
kV
42
低压主回路
kV
2。5
辅助回路
kV
2
雷电冲击耐压
kV
75
后备式熔断器短路开断电流
kA
40
插入式熔断器短路开断电流
kA
2。5
噪声水平
dB
≤45
防护等级

IP33
变压器技术参数
型号

干式变
容量
kVA
800
额定电压
HV
kV
6—10
LV
kV
0.4
损耗
W
SCB10按新标准(注3）
短路阻抗
%
4～4.5％
连接组标号
单位
D，yn11
温升值

按GB1094。2—1996
无载调压
kV
10±2×2。5％
冷却方式

自然冷却
高压开关参数
项 目
单位
技术参数要求
两工位
四工位
额定电流
A
630
400
630
额定频率
Hz
50
额定电压
kV
12
2s短时耐受电流
kA
16
动稳定电流
kA
40
额定短路关合电流
kA
40
1min工频耐压
kV
42
雷电冲击耐压
kV
75
灭弧介质

真空
机械寿命
次
≥20000
产品结构
使用场所
户外
高压部分
进线方式
电缆
接线方案
终端型
低压部分
出线回路数
≥5
额定电流
630A
注1: 低压功能单元的热稳定电流应为50 kA；低压功能单元额定热稳定时间：1s。
注2：变压器损耗允许偏差符合国家相关规定。
注3： 低压功能单元的额定动稳定电流值为其相应的额定热稳定电流值乘以系数n，系数n见表如下:
额定热稳定电流 kA
功率因数
n
I＜5
0.7
1。5
5＜I≤10
0。5
1。7
10＜I≤20
0。3
2。0
20＜I≤50
0.25
2.1
I＞50
0.2
2。2
6技术要求
6。1外壳
6。1.1箱式变外壳的材料以≥2。5mm钢板制造而成,外壳应有足够的机械强度，应满足国标要求；在起吊、运输和安装时不应变形或损伤。
6.1。2箱变外壳的金属材料应经过防腐处理和喷涂防护层,表覆盖层为静电喷涂而成，涂层部分不应小于150μm并应均匀一致。表面覆盖涂层应有牢固的附着力。箱壳颜色至少15年不褪色。
6。1.3外壳颜色应与周围环境相协调，箱壳表面应有明显的反光警示标志（外壳颜色及警示标志具体情况根据各地供电局的要求）。反光警示标志颜色至少3年不褪色。箱内色彩应与内部主设备颜色协调。
6.1。4箱式变外壳的防护等级不低于IP33.
6.2箱体
6.2.1箱体骨架采用装配式和焊接式.
6。2.2门开启角度应大于90°,并设定位装置.门应有密封措施，并装有把手、暗闩和能防雨、防堵、防锈的锁；铰链应采用内铰链。箱门应有装设外挂锁孔.门的设计尺寸应与所装用的设备尺寸相配合。
6.2。3箱体应设足够的自然通风口和隔热措施,箱内应没有凝露产生，以保证在4。1环境条件下运行时，所有电器设备不超过其最大允许温度。
6。2.4箱体门和通风口应设防尘、防小动物进入和防渗、漏雨水措施。箱体的内壁和隔板可用金属或非金属材料,其色彩应与内部电器设备颜色协调，金属构件亦应进行防锈处理和喷涂防护层。
6。3高压配电装置
6。3。1高压配电装置应满足以下要求：所用电器元件都采用国家正式鉴定的加强绝缘型元件，其技术性能应满足有关的国家标准，并应在装配好后，完成标准规定的各项型式试验。
6。3.2 配电装置应有由金属板制成的封闭间隔和门,门打开后不得有裸露的带电部分，如有备用的高压套管应有绝缘屏蔽帽。
6。3.3 用于安装电器的板或构架，应有足够的强度和刚度。安装位置应便于导线连接、开关装置的操作、部件的维修和更换。
6.3。4高压间隔门的内侧应标出主回路的线路图，同时应注明操作程序以及分接开关、插入式熔丝操作注意事项,信号灯及仪表应装设在易于观察和方便、安全地更换的地方。电缆接线套管的高度应满足安装、试验、检修的要求。
6.3。5高压带电显示器安装在套管式电缆头的测试点处。
6。3。6高压间隔内应有相应足够的壁挂，以便于检修时放置电缆。
6.4低压配电装置
6.4。1 低压配电装置所选用的电器产品,其技术性能应满足有关的国家标准，并且是通过国家正式认证的定型产品。
6.4。2 低压配电装置的位置设置应便于电器元件的安装、试验、操作、检修。
6。4。3 低压配电装置的连线均应有明显的相别标记。低压主开关应选择能可靠开、断运行地点系统短路电流。主开关前一般可不设隔离开关.低压主开关采用智能型框架开关（带三段、接地故障保护）。低压间隔应进行金属铠装，不得有可能触摸带电部分,但要考虑更换开关和检修的便利。
6.4。4箱式变的低压出线≥5回，各出线回路采用抽屉式开关每回路630A,低压间隔门的内侧应标出主回路的线路图，信号灯及仪表的装设位置应易于观察和安全地更换。低压零母线的截面应不小于主母线截面的1/2，若主母线截面小50mm2，则取相同截面。
6。4.5 根据使用部门的需要,低压配电装置应能装设低压无功补偿装置；其补偿容量一般为变压器容量的20％.
6。6接地
6.6.1 箱式变的接地系统应符合DL/T 621—1997《交流电气装置的接地》的要求。
6.6.2 箱式变的箱体应设专用接地导体，该接地导体上应设有与接地网相连的固定连接端子，其数量不少于两个，其中高压间隔至少有1个，低压间隔至少有1个，并应有明显的接地标志。接地端子用铜质螺栓直径不小于12mm。
6.6。3箱式变的高、低压配电装置和变压器专用接地导体应相互联接，否则应通过专用的端子可靠地连接在一起。箱式变高、低压间隔所有的非带电金属部分（包括门、隔版等）均应可靠接地,门和在正常运行条件下可抽出部分的接地,应保证在打开或处于隔离位置时，仍可靠接地。
6。6。4接地母线采用铜质,其电流密度在额定的接地故障时，不超过200A/mm2，截面不少于100mm2。母线的外露部分须加绝缘外套防护。
6.7零配件要求
6。7.1箱变的零配件质量由供方负责, 供方需注明主要零配件（变压器、真空负荷开关、分接开关、熔断器、单（双）通套管接头、肘形电缆接头、防尘绝缘帽、低压断路器）的生产厂家、型号、标准等，零配件应符合有关的国家或国际标准，必要时供方需提供相应的出厂和验收证明。厂家并应保证在15年内对主要零配部件的供应。
6.7。2设备的零配件应由供方负责提供直到安装现场交付使用。
7试验
组合型（欧式）箱变应按照有关国家标准和行业标准规定的项目、方法进行试验，并且各项试验结果应符合本技术条件书5.1条款的要求。
7.1 型式试验项目：
a。一般检查;
b.绝缘试验；
c。温升试验；
d。机械试验；
e.主回路电阻测量;
f.动热稳定试验；
g.关合和开断能力试验;
h.防护等级检查；
i.防雨试验；
j.噪音测量；
k。外壳机械强度试验；
7。2 出厂试验项目
a。一般检查
b。机械操作和机械特性试验
c.工频耐压测试
d。仪表、指示元件等的检查
e。高压主回路电阻测量和接地回路检查
7。3 现场交接试验项目
a.机械操作试验
b。绝缘试验
c。测量保护和监测装置的校验
d.分合闸试验
e.辅助回路绝缘试验
f.相位检查
g。防护等级的检定
8包装运输
8.1 供方负责将设备安全运抵需方指定的地点。设备从生产厂家至需方指定地点的运输和装卸全部由供方完成。装运货物时，需考虑便于现场卸货、搬运和安装。
8.2 欧式箱变运输方式:公路汽车运输或由需、供双方协商确定。
8。3 在设备启运时，供方应以最快捷的方式通知需方以下内容:
(1） 设备名称；
（2） 件数、件号、重量;
（3） 合同号;
(4） 货运单号;
(5） 达到港（站）;
(6) 设备发出日期。
8。4设备运抵后供方收到需方通知的五天内,供方必须派人免费进行现场指导安装、调试及操作培训,并保证设备的安装质量。
9供货范围
供货范围详见商务标书。包括欧式箱变本体及其组件和附件、随机的备品备件（包括进口件）以及安装和检修所需的专用工具、仪器仪表和材料等.供方要确认其范围并提供详细供货清单以及第8条款中所列的技术文件。
10厂商应提供技术文件
在技术协议签订10天内,供方向需方提供最终版的用于设计、设备监造和检验、现场安装和调试以及运行维护方面的图纸、说明书和有关技术资料。这些图纸和文件资料必须经过有关程序批准并加盖工厂公章.
10.1 供方在签订合同后应提供的图纸（一式3份）：
10。1安装基础图:包括动静载荷分布及数值,接地点位置,进出线口位置，预埋基础位置要求等。
10。2欧式箱变一次接线图：包括一次设备型号技术参数等。
10。3按设计需要随时开展设计联络工作，提供设计所需的相关资料，以保证需方工期要求。柜内二次接线图，图纸必须经需方确认后方可安排生产。
10.2 设备生产周期十五天，交货时供方应提供的技术文件
10。2。1产品合格证书，包括欧式箱变合格证书、主要组部件合格证书；
10。2。2产品试验报告,包括欧式箱变出厂、型式和特殊试验报告、主要组部件试验报告；
10。2.3欧式箱变使用说明书
10.2.4 其他仪表的使用说明书;
10.2。5运行、检修手册及其有关资料；
10。2。6备品备件等清单；
10.2。7装箱清单。
以上图纸、资料应随货提供
11附表
附表1 设备主要部件来源表
附表2 随机备品备件及工具（包括进口件）清单
附表3 技术差异表
第 13 页 共30页

附表1 设备主要配件来源表
序号
设备、元件名称
型 号
生产厂家
型式试验报告
序号
设备、元件名称
型 号
生产厂家
型式试验报告
1
干式变压器

2
变压器分接开关

3
高压负荷开关

4
后备保护熔断器

5
插入式熔断器

6
肘型避雷器

7
套管式电缆头

8
低压框架断路器

9
低压电流互感器

10
电流表

11
指示灯

说明:1、供方在欧式箱变中所用元件填写到表中；
2、若本表中未包括供方所用的全部部件时需按表中形式另付表填写;
3、供方需列设备材料清单，注明部件型号及生产厂家。（可按表格另表列出
附表2 随机备品备件及工具（包括进口件）清单
序号
备件名称
型号规格
单位
数量
生产厂家
备注
1

2

3

4

5

6

附表3技术差异表
序号
招 标 文 件
投 标 文 件
条 目
简 要 内 容
条 目
简 要 内 容
1

2

3

4

5

本协议一式八份,其中甲方七份，乙方一份，签字盖章有效。
甲方：大唐鲁北发电有限责任公司
代表：
年 月 日
乙方：　　
代表：
年 月 日
