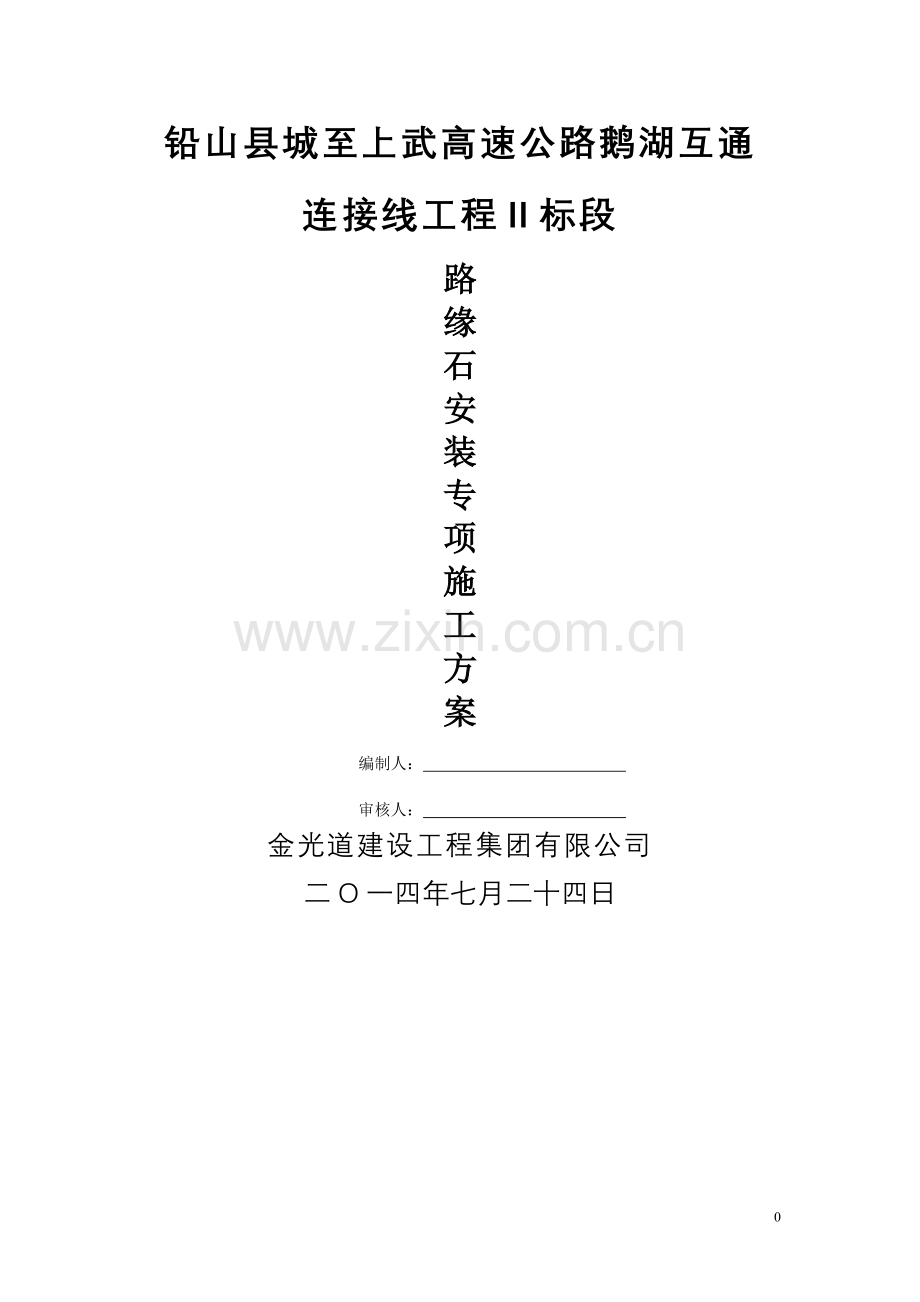

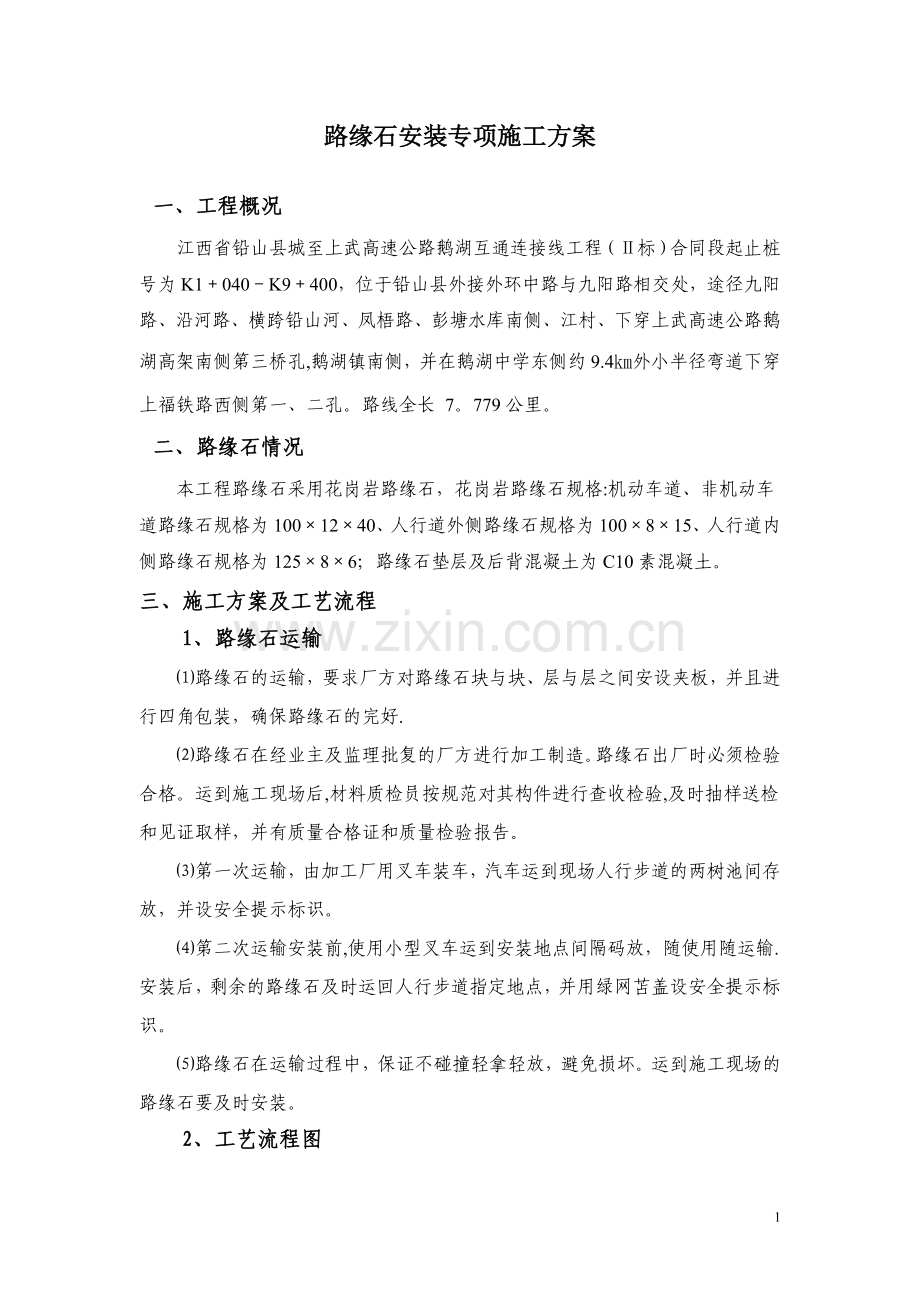

铅山县城至上武高速公路鹅湖互通连接线工程标段路缘石安装专项施工方案编制人： 审核人： 金光道建设工程集团有限公司二O一四年七月二十四日5路缘石安装专项施工方案一、工程概况江西省铅山县城至上武高速公路鹅湖互通连接线工程（标）合同段起止桩号为K1040K9400，位于铅山县外接外环中路与九阳路相交处，途径九阳路、沿河路、横跨铅山河、凤梧路、彭塘水库南侧、江村、下穿上武高速公路鹅湖高架南侧第三桥孔,鹅湖镇南侧，并在鹅湖中学东侧约9.4外小半径弯道下穿上福铁路西侧第一、二孔。路线全长 7。779公里。二、路缘石情况本工程路缘石采用花岗岩路缘石，花岗岩路缘石规格:机动车道、非机动车道路缘石规格为1001240、人行道外侧路缘石规格为100815、人行道内侧路缘石规格为12586；路缘石垫层及后背混凝土为C10素混凝土。三、施工方案及工艺流程1、路缘石运输路缘石的运输，要求厂方对路缘石块与块、层与层之间安设夹板，并且进行四角包装，确保路缘石的完好.路缘石在经业主及监理批复的厂方进行加工制造。路缘石出厂时必须检验合格。运到施工现场后,材料质检员按规范对其构件进行查收检验,及时抽样送检和见证取样，并有质量合格证和质量检验报告。第一次运输，由加工厂用叉车装车，汽车运到现场人行步道的两树池间存放，并设安全提示标识。第二次运输安装前,使用小型叉车运到安装地点间隔码放，随使用随运输.安装后，剩余的路缘石及时运回人行步道指定地点，并用绿网苫盖设安全提示标识。路缘石在运输过程中，保证不碰撞轻拿轻放，避免损坏。运到施工现场的路缘石要及时安装。2、工艺流程图C10素砼、运输砂浆拌和、运输C10素砼、运输现浇C10素砼垫层安装路缘石养 护勾 缝C10后背砼3cm厚1:3水泥砂浆运 输预制块购买测量放样3、主要施工方法1)路缘石检查 对运到施工现场的路缘石再次进行检查，色泽不一致、外观尺寸误差5mm、存在明显的表观缺陷(指有缺棱、角、坑窝、裂纹、颜色不一致等现象）的不使用。2）测量放样上基层施工完并经监理工程师验收合格后，路缘石安装前，应恢复道路中线,测设路缘石安装控制桩，单幅每10m设一处.按照设计高程进行放样测量。3）路缘石安装砂浆垫层和勾缝砂浆严格按试验室给的配比进行拌和，砂浆采用细砂。垫层采用C10素混凝土；1：3水泥砂浆卧底，配比控制，现场设磅秤,按每袋水泥重量,称砂石水的重量,砂石水各设标准桶计量。统一采用坐浆法施工，垫层砂浆厚3cm，不允许污染路缘石和路面。人工按放线位置安装路缘石。安装前，基础要先清理干净，并保持湿润。安装时，先用线绳控制路缘石的直顺度，再用水平尺进行检查，安装合格后及时采用C10素混凝土进行后背浇筑和水泥砂浆勾缝。路缘石砌筑应平顺，相邻花岗岩路缘石缝用4mm厚铁板或塑料板控制，相邻混凝土路缘石缝用8mm厚铁板或塑料板控制,相邻路缘石的缝隙应均匀一致，路缘石与路面无缝隙、不漏水。事先计算好每段路口路缘石块数，路缘石调整块应用机械切割成型。路缘石安装时要与开口、结构物圆滑地相接，线条直顺,曲线圆滑美观.路缘石的安装速度应能满足现场施工的需要，必须在下面层施工之前安装好。路缘石安装完后,及时回填夯打密实路肩或中央带后背的回填土。路缘石安装后，必须再挂线，调整侧石至顺直、圆滑、平整，对侧石进行平面及高程检测，每20m检测一点，当平面及高程超过标准时应进行调整。场地清理：路缘石安装完毕后，及时对有污染的场地和路面进行清理。已完工的路缘石用塑料薄膜覆盖，进行成品保护，防止损害及表面污染。4）勾缝路缘石的直顺度合格后采用M10的砂浆进行勾缝,使相邻路缘石的缝隙应均匀密实，路缘石与路面无缝隙、不漏水。勾缝前先将路缘石缝内的土及杂物剔除干净，并用水润湿，然后用符合设计要求的水泥砂浆灌缝填充密实后勾平,用弯面压子压成凹型。用软扫帚除多余灰浆，并应适当洒水养护.侧石背后宜用素土或石灰土夯实。 5）检测及养生施工中采用水平尺进行控制，砌筑应稳固，顶面平整,线条直顺,曲线圆顺,缝宽均匀,勾缝密实，无杂物污染，然后采用塑料薄膜覆盖进行成品保护。检测的实测项目见下表：项次检查项目允许偏差检查方法和频率1直顺度(mm）1020米拉线：每200米测4处2预制铺设相邻两块高差（mm）3水平尺：每200米测4处相邻两块缝宽（mm）3尺量：每200米测4处3顶面高程（mm）10水准仪：每200米测4处四、施工注意事项路缘石出厂前,进行检查验收,满足设计质量标准及相关技术规范要求后方可使用。测量放线:先校核道路中线并重新钉立边桩，在直线部分桩路为10m，在弯道上及路口圆弧为15m.按新钉桩放线，在直线部分可用小线放线,在曲线部分应划线。在刨槽后安装前再复核一次，并应测出道牙顶面高程做好标志.安砌钉桩挂线后，把路缘石沿基础一侧依次排好，砂浆拌好后匀铺在基础，虚厚约3cm,按放线位置安砌路缘石，砌完的路缘石顶面应平整，线条直顺，弯道圆滑。养护:道牙的养护期不得少于3天，在此期间内应严防碰撞.五、质量保证措施1、健全质量管理机构，完善以施工负责人，现场负责人结合施工班组为一体的质量控制体系，实行岗位责任制,每道工序，每个施工环节实行定人、定岗、定责并有明确的奖惩措施.2、加强质量意识教育,增强全体人员质量观念，做好施工交底和上岗前的培训,将技术标准，质量要求，施工操作方法向每一个参加施工的人员交待清楚,做到人人心中有数，使工程处于全面受控状态.3、施工前，严格按技术要求和监理程序进行原材料试验和配合比组成设计。4、加强工序间的质量控制和施工过程控制，技术人员跟班作业，随时督促检查施工、试验人员的工作结果，用数据正确指导施工。加强自检，及时纠正施工，不合格段坚决返工。5、严格按按照配合比对各种材料进行计量6、加强与监理配合，出现问题及时反馈,及时处理并做好记录，对出现的问题及时进行分析，总结经验教训,方式类似问题再次发生.7、养生期间，定员定时对现场进行检查,确保保湿养生的湿度。8、路缘石安装时采用经纬仪与水平仪配合放样，10米拉线施工，在勾缝前用水平尺检校调整.使缘石线达到顺直、顶面平整、符合标高等要求，避免了路缘石出现前倾后仰、凹进凸出前后高低错牙现象。六、文明、安全施工1、从事机械及电器设备的操作人员，必须经劳动部门专业培训和考试并取得合格证后，方准独立操作。2、尊重并支持监理工程师的工作，与监理工程师关系处理得当.3、保持施工现场整洁、有序.施工机具整齐停放，搞好施工区、场地环境卫生。4、做到挂牌上岗,预制现场设有施工牌,施工现场及施工设备上插有彩旗。5、对职工安全教育在开工前进行系统教育，以各种形式调动全体职工安全生产的自觉性，在危险部位设立多处安全岗哨，时刻注意安全。6、现场设专职安全员负责安全管理.7、经理部安全部门人员经常到现场巡视,检查安全工作.8、做好有关安全记录。 七、环境保护措施环境保护是我国的一项基本国策，搞好环境保护和水土保持与国家的可持续发展密切相关。我部将认真贯彻环保，以及相关法规,坚持“以防为主，防治结合，综合治理,化害为利”的原则，在施工中采取有力措施，按照业主、招标文件及当地政府的有关要求搞好施工环保,防止污染和破坏自然环境.1、制定施工环保管理细则，并认真落实,定期检察。实行施工环保责任制，将施工环保与各作业班组和管理人员奖金分配挂钩。2、材料堆放场地硬化并做好排水设施，拌和污水集中排到沉淀池内.经过滤沉淀池处理排入沟谷。不将污水排入河道，污染水源。3、拌和点设在主线外空场地。4、现场作业应保证有条不紊，井然有序。 5、防止对路面污染，每完成一段应及时对现场进行清洗干净。
