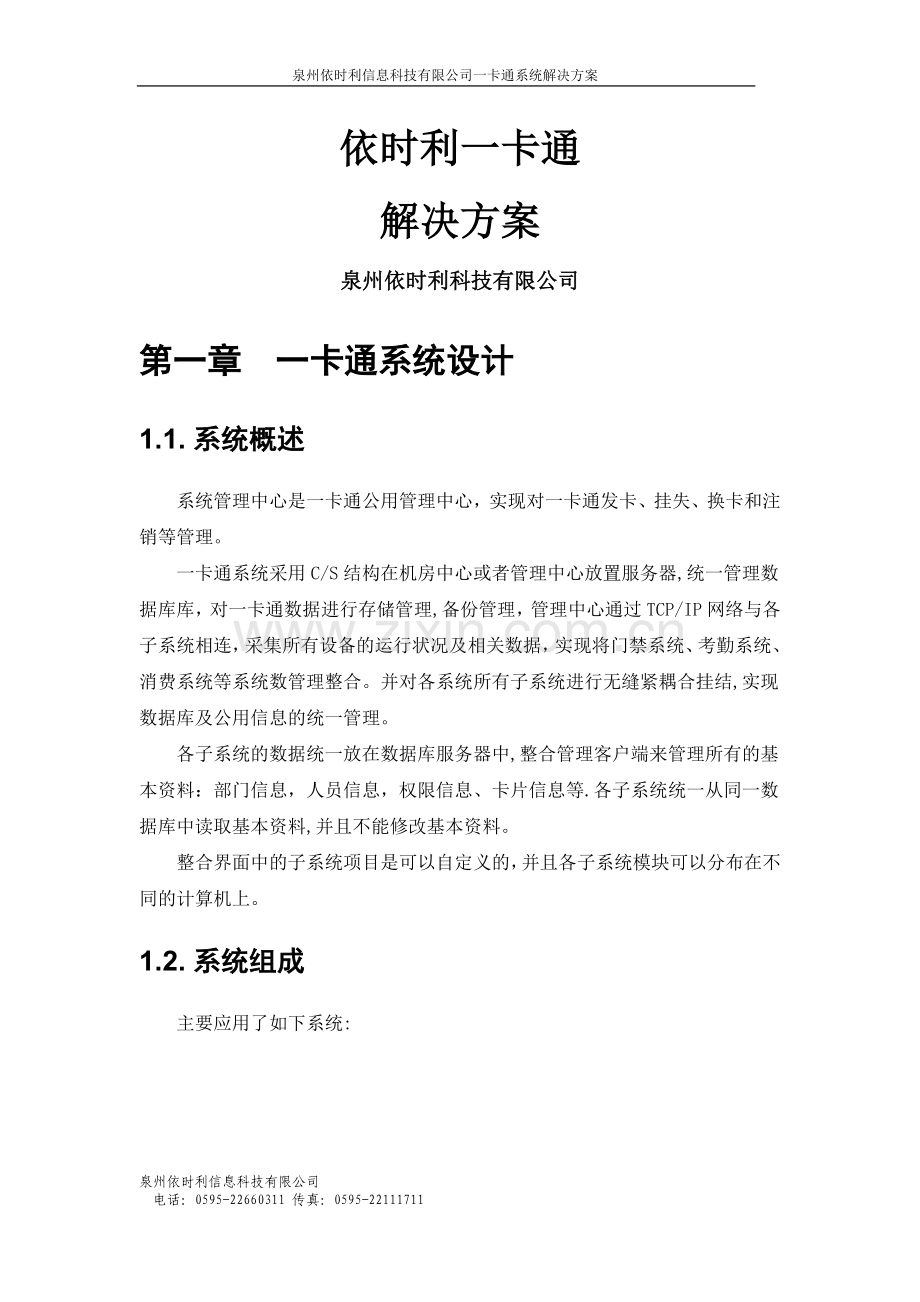

泉州依时利信息科技有限公司一卡通系统解决方案依时利一卡通解决方案泉州依时利科技有限公司第一章 一卡通系统设计1.1. 系统概述系统管理中心是一卡通公用管理中心，实现对一卡通发卡、挂失、换卡和注销等管理。一卡通系统采用C/S结构在机房中心或者管理中心放置服务器,统一管理数据库库，对一卡通数据进行存储管理,备份管理，管理中心通过TCP/IP网络与各子系统相连，采集所有设备的运行状况及相关数据，实现将门禁系统、考勤系统、消费系统等系统数管理整合。并对各系统所有子系统进行无缝紧耦合挂结,实现数据库及公用信息的统一管理。各子系统的数据统一放在数据库服务器中,整合管理客户端来管理所有的基本资料：部门信息，人员信息，权限信息、卡片信息等.各子系统统一从同一数据库中读取基本资料,并且不能修改基本资料。整合界面中的子系统项目是可以自定义的，并且各子系统模块可以分布在不同的计算机上。1.2. 系统组成主要应用了如下系统:1.3. 一卡通系统结构图第二章 一卡通系统应用子系统2.1. 系统管理软件模块系统管理是对一卡通系统的总体管理，主要有系统参数设置、系统用户管理、系统设备监视、系统数据管理、日志管理等功能模块。系统参数设置:设置系统的工作参数，主要包括使用单位和服务单位资料、单位密码等。系统用户管理：对系统操作员权限进行管理，为一卡通系统安全运行提供保障.主要包括用户组和用户操作员资料的输入和权限的分配管理设置。系统设备监视：监控一卡通系统各计算机的运行状况.主要包括站点设置、站点控制、类型设置、用户组、用户等功能模块.系统数据管理：实现系统各模块通用信息的查询、数据的导入导出以及系统的升级等功能的管理。主要包括数据库维护、备份、恢复、原始数据入出、信息查询。日志管理:为了一卡通系统的安全运行，以日志文件管理形式,将用户原始的操作行为记录在日志文件上。通过查询和分析，可以清楚地了解系统的运行和使用情况,为控制非法操作、加强管理提供客观依据。2.2. 资料管理软件模块本软件的目标是实现人事信息的基本管理.灵活的部门、身份、职务、证件、档案类型设置，可以很好地将人事资料分类,便于查找和管理;为一卡通系统中卡号和帐号管理提供人事资料来源，为其它一卡通子系统提供人事方面的控制信息。主要包括部门资料、人事资料、员工卡登记、员工账户浏览等模块。部门资料：设置单位的部门资料。这里是以目录形式显示部门之间的层级关系,部门结构一目了然.部门设置将被使用于人事信息的编辑。人事资料：对用户单位人员基本资料进行维护和管理。可以导入、导出、查找系统中的所有人员登记信息。查找时,可用姓名、部门、身份、等条件进行查询。员工卡登记：对已导入系统中的人员分配唯一对应的卡号，可手工进行录入或者由系统自动生成。员工账户浏览:针对系统中已经分配卡号的人员信息及卡号进行查询浏览。2.3. 卡片管理软件模块卡片管理是实现对用户卡的各种管理和维护。主要包括了发卡、卡片充值、卡挂失、卡信息维护、用户补卡、退卡、卡户报表等功能模块。灵活的卡户管理系统方便用户灵活的对各种用户卡进行维护和管理。发卡：卡片在投入使用前,必须在系统中先进行注册,也就是在卡内写入用户个人信息及金额信息,系统方可对其正确识别.卡片充值：指对卡进行充值或将卡内款项提为现金的操作，系统将根据卡交易号判断是否为有效卡；无效卡将不能进行充值.卡挂失：当用户不慎丢失了用户卡，需要到卡管理中心报失该卡，并将该卡登记为挂失（丢失）状态，在数据库中对相应卡标记挂失标识。系统将拒绝该卡的使用,并发出警报以提示该卡为已挂失卡的卡。卡信息维护：是指对卡内信息进行维护，改写卡内信息、清空卡内信息、改卡密码等.用户补卡：补卡指将原来卡中的个人信息金额信息转移到另一张空白卡中,新卡将代替原卡的使用,原卡则作废。补卡包括补挂失卡和补坏卡.退卡:注销用户卡的使用资格,也就是清除卡内的个人信息和金额信息,并退还相应的费用和余款。卡户报表：本模块是实现卡户各类报表统计和打印查询等功能。主要包括:发卡、补卡、充值情况统计表和查询、打印.2.4. 设备管理软件模块本模块是对系统所有终端进行统一管理，实现对设备的管理及维护操作，包括设备登记、机器参数设置、联机操作、设备通信等功能设备登记：当系统中增加、更换新设备时，将设备的基本通信参数添加到系统设备资料库当中，为设备的管理提供基础资料。机器设置:在设备投入生产前，必须对设备设定基本的工作参数，本模块能够提供对设备工作参数的输入、修改等操作。联机操作:本模块主要实现系统软件跟终端设备的通信功能，可将设备参数通过此模块下传到设备中，实现软件跟终端的通信.2.5. 系统管理模块系统管理是对系统安全登陆管理、用户权限管理、数据库管理、记录管理等系统安全总体管理的模块。用户权限：点击增加按钮增加一个权限,点击修改按钮可以修改权限，点击删除按钮删除权限；更改密码:修改用户以前设置的密码，提供安全机制：系统操作日志：系统操作日志功能是记录各个用户操作系统使用功能的记录，主要用于系统出现问题,可以在里面查找到用户的操作记录，加以分析，尽快的找出原因：2.6. 消费管理软件模块传统的饭堂管理是支付现金或由后勤部门发行塑料或纸制饭票，从排版到印刷的过程需要根据每日食谱来印制饭票的种类面额等，然后由膳食部门清点,作出报表,汇总财务部门，再由财务部门售出,同时在饭票循环使用过程中，存在着大量的发放、回收、清点等复杂手续，以及出现饭票污损、流失，甚至伪造、贪污、盗窃等诸多问题，交换环节多，流通范围广,统计工作量大，这些问题都给我们的管理带来许多不便。收费管理系统是采用非接触式IC卡、SIMPASS卡、RFUIM卡智能应用系统，取代传统繁杂的信息交换、记载媒介（如菜票、饭卡、现金等)，被广泛地运用于宾馆、酒店、俱乐部、会所、美容院、商场、餐厅、停车场等各种收费场所，逐步实现用一张卡在实施范围内进行无纸化消费、电脑化结算、规范化管理，提高实施单位的工作质量和管理水平.2.6.1. 消费系统软件本系统能实现持卡人用一张卡在单位内部进行无纸化电子货币的各种日常消费，包括饮食中心、体育娱乐中心、超市、书店、上机上网、水电费等营业场所和其他有特殊要求的各种收费和结算。管理部门可以通过该系统的智能化管理,控制交易过程，防止做弊，保证交易过程及数据的安全性，提高工作质量、工作效率和管理水平,本模块主要包括消费明细数据查询、消费统计报表查询、消费信息统计等功能。u 账户余额表：查询账户余额；u 增减款报表(汇兑表）:查询充值、消费流水;u 系统资金信息汇兑：查询系统资金的分配情况;u 系统使用信息统计：按条件查询系统使用情况；系统采用两级网络结构,底层消费机使用RS485总线网络，将消费机连接到管理中心电脑，进行数据采集。因为系统中设备较多，而且分别在不同区域，所以分成多个RS485子网络, 分别连各个餐厅的消费机.上层使用TCP/IP网络，连接数据服务器、管理中心及客户查询端电脑,进行数据共享。管理中心与数据服务器可以合并在一台电脑完成.从成本考虑,下叙方案都是以管理中心与数据服务器合并的情况介绍.食堂消费一卡集成由前端消费机、后台管理软件、网络传输组成.整套系统基于多多食堂、多业主模式架构,系统也可以运行于单食堂、单业主模式.2.7. 考勤管理软件模块本系统主要针对企业单位，实现各种人事管理，提高工作效率和工作质量。系统注册卡的经授权成为考勤卡，考勤时将该卡在考勤机的有效感应区内轻轻一晃，考勤机将自动验证该卡并同时记录打卡时间、授权卡号及程序设定其它信息.2.7.1. 考勤软件功能1、考勤管理主要子功能:工作时段定义、班别定义、员工排班、智能排班、假别定义、请假登记、加班类型定义、加班登记、考勤规则、出差登记、手工补卡、调休登记、停工登记、考勤结果查询、考勤明细查询、考勤审核、考勤日报、考勤异常查询。3、智能排班系统:智能班次自动识别，从此排班没有烦恼，可以节省操作员30-40左右的工作时间，也是相应的节省成本.4、各种考勤报表及图表的分析,一方面可以减少操作员的工作时间和工作负担,另一方面可以给公司决策者提供准确的分析数据，以便合理决策.如各部门的出勤率分析表可以给各部门提供整改建议等等。5、提供批量式考勤处理功能,可批量签卡、休假。2.8. 水控管理软件模块我公司的节水控制系统采用非接触式IC卡、手机卡作为电子钱包，用高性能节水控制器自动控制出水口电磁阀或者是电动阀放水和关水，即可完成计时收费方式，通过阀门结合流量计便可完成按流量计费。节水控制器自动从消费者的 IC卡、手机卡电子钱包中自动收费。我公司提供的节水控制系统适用于澡堂淋浴收费控制、开水/热水收费控制、饮用水收费控制、学生宿舍冷/热水收费控制等各种小额消费应用.2.8.1. 系统原理本产品的工作原理:通过刷IC卡、手机卡控制水路终端出水口，以达到付费用水、节约用水的目的。节水率达75以上.该产品可根据需要同时或分别控制冷热水.水源可以是自来水或者锅炉、电热水器、太阳能、煤气热水器等多种热水.2.8.2. 系统组成卡务管理中心终端水控系统（机具）2.8.3. 系统拓扑图 本方案采用单机系统,单机系统功能特点如下l 感应式单机系统工程特点:工程价格低廉，可节省大量的资金，运行稳定,安装、维护、管理方便可靠。l 卡片充值管理可分为充值机充值和电脑充值。l 充值机只能提供充值和总额查询2种功能.l 电脑充值由软件管理，通过该软件能管理和查询用户资料;可按需要打印各类帐目报表(比如1月1号3月2号的存款额）.单机系统拓扑图2.9. 门禁管理软件模块2.9.1. 系统概述电子门禁及出入口管制日益成为现代校园的重要需求.近年来,非接触IC卡在门禁市场上意气风发，由于它可以防水、防污，防尘、潮湿等恶劣环境，而其免刷卡动作，感应速度快,除了方便性外，更可避免卡与读写器之间的摩擦,降低机器故障率及器材损耗，且感应式读卡系统具备隔墙感应的特性,可兼顾隐密性与装璜设计之美观.2.9.2. 系统介绍本系统主要分为两大部分：n 门禁管理软件n 控制设备系统2.9.3. 门禁管理软件的功能介绍n 身份识别:判别持卡者是否有进出该门的权限。n 进出权限管理n 多种组合功能n 脱机运行n 消防联动n 定时开启与关闭n 强制开门及关闭n 信息记录:记录每一次人员进出的相关资料及进出时间。n 实时监控：对每一个联机在线的门当前状态进行监控。n 视频抓拍：对指定门点的刷卡事件进行拍照存储。n 统计管理：提供管理所需的各种统计报表.n 异常报警：出现异常时，系统将自动报警。n 联动控制:可与报警系统、CCTV系统、消防系统等楼宇智能系统联动.2.9.4. 系统网络图泉州依时利信息科技有限公司电话：[phone] 传真：[phone]
