人民医院住院楼施工组织设计.doc

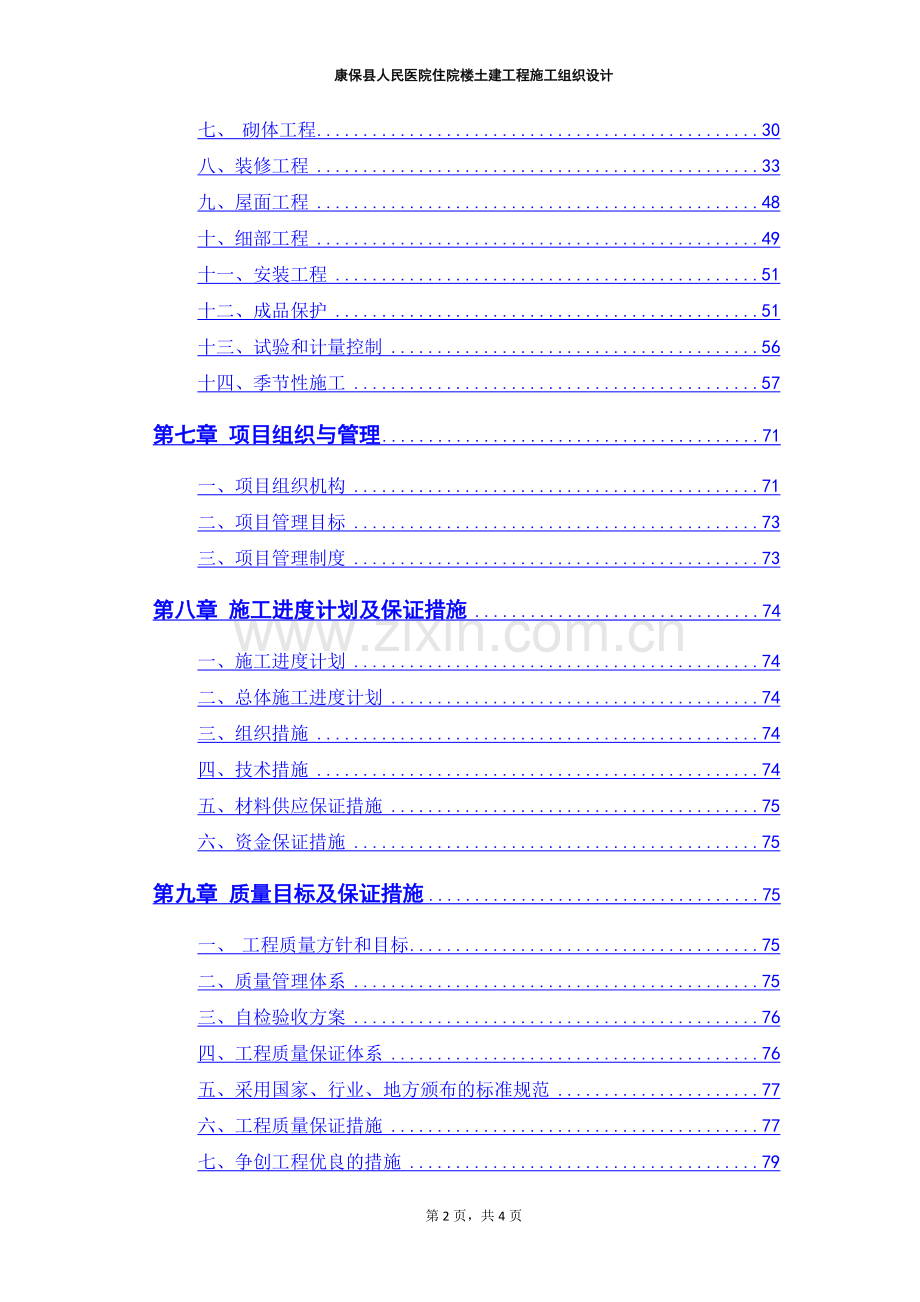

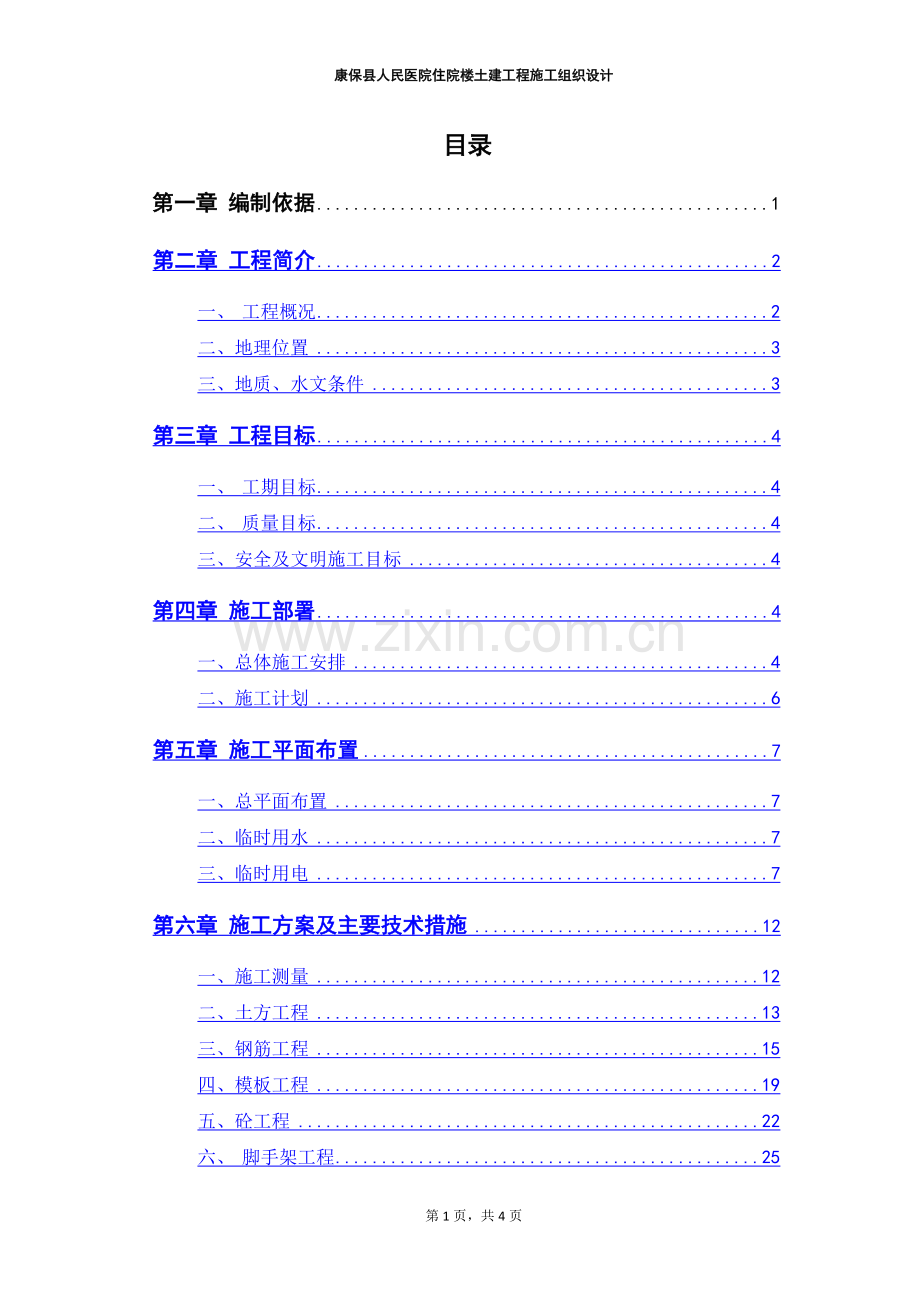

康保县人民医院住院楼土建工程施工组织设计 目录第一章 编制依据1第二章 工程简介2一、 工程概况2二、地理位置3三、地质、水文条件3第三章 工程目标4一、 工期目标4二、 质量目标4三、安全及文明施工目标4第四章 施工部署4一、总体施工安排4二、施工计划6第五章 施工平面布置7一、总平面布置7二、临时用水7三、临时用电7第六章 施工方案及主要技术措施12一、施工测量12二、土方工程13三、钢筋工程15四、模板工程19五、砼工程22六、 脚手架工程25七、 砌体工程30八、装修工程33九、屋面工程48十、细部工程49十一、安装工程51十二、成品保护51十三、试验和计量控制56十四、季节性施工57第七章 项目组织与管理71一、项目组织机构71二、项目管理目标73三、项目管理制度73第八章 施工进度计划及保证措施74一、施工进度计划74二、总体施工进度计划74三、组织措施74四、技术措施74五、材料供应保证措施75六、资金保证措施75第九章 质量目标及保证措施75一、 工程质量方针和目标75二、质量管理体系75三、自检验收方案76四、工程质量保证体系76五、采用国家、行业、地方颁布的标准规范77六、工程质量保证措施77七、争创工程优良的措施79八、质量通病防治措施84九、工程质量检测设备和检测方法85第十一章 安全保证措施86一、安全生产保证体系86二、安全生产责任制86三、安全管理体制88四、保证工程施工安全措施88第十一章 降低成本措施92第十二章 综合治理93一、施工现场保卫93二、环境保护95三、消防措施96第十三章 文明施工96第十四章 工程交付、服务及保修97第十五章 主要经济技术指标100第3页，共4页第一章 编制依据1。康保县人民医院住院楼施工图2。康保县人民医院住院楼施工组织设计要求3.主要规程、 规范、标准建筑结构荷载规范（GB50009-2001)施工现场临时用电安全技术规范（JGJ4688）建筑施工扣件式钢管脚手架安全技术规范（JGJ1302001）4。建筑施工扣件式钢管脚手架安全技术规范JGJ130-2001.5。实用五金手册。6。建筑结构施工手册.7.室内装饰工程招标文件。8。本公司设计的装饰施工方案图.9.勘察现场所了解的具体情况.10。中华人民共和国建筑法、建筑装饰行业标准以及其他有关法律、法规。 11.国家现行的建筑装饰工程施工及验收规范,河北省现行有关规定。12.我公司企业标准和质量保证体系。13.我公司现有施工力量和技术装备情况。14。我公司合作技术力量和行业资源、专业厂商、材料供应商.15.我公司在其他类似工程施工中总结的经验.16。地基与基础工程工质量验收规范GB50202200217。建筑机械使用安全技术规程JGJ33200118.河北省相关政策和文件规定。19。本公司多年来的施工经验和施工管理能力及技术装备水平.20.根据对工程特点、施工现场实际情况、施工条件和自然条件分析。21.其他参考资料.22.混凝土结构工程施工及验收规范GB 502049223。钢筋机械连接通用技术规程JGJ 107-9624。国家规范、行业及地方标准25.泵送施工技术规程(JGJ/T10-95）26。建筑工程冬期施工规程GBJl0497）27。建筑安装工程质量检验评定标准28。相关图集混凝土结构施工平面整体表示方法制图规则和构造详图图集 03G101第二章 工程简介一、 工程概况（一） 建筑特点本工程拟建场地位于康保县城西北部，康化线以北,康保县医院新址院内,框架结构，地上七层,建筑物总高度为26.450米，总建筑面积约为11502.6。工程为一类建筑，耐火等级为一级，建筑抗震设防类别：乙级。结构抗震等级:四级。地基基础设计等级：乙级。建筑结构安全等级二级,设计使用年限50年，防水等级:屋面防水等级为二级，耐用年限为15年。砌体:项目名称构建部位砖、砌块强度等级砂浆强度等级备注0.000以下MU10砖墙M5水泥砂浆0。000以上内外墙MU2.5加气混凝土砌块M5混合砂浆电梯井墙体全部MU10砖墙M10混合砂浆外墙装修：主要采用水泥抗裂砂浆外贴铝塑板；内墙装修主要采用抹灰并外加乳胶漆涂料。卫生间内为镶砖墙面。地面做法：主要为水泥砂浆地面、陶瓷地砖地面、地砖地面。天棚主要做法：刮腻子、刷白色涂料。屋面做法:1SBS配套保护层 23厚SBS两层改性沥青防水卷材 31:2水泥砂浆找平层20厚 41:8水泥膨胀珍珠岩2找坡最薄处处20 570厚XPS6隔汽层 3厚SBS一层7现浇钢筋砼屋面板门窗工程：门采用普通木门和钛铝合金门（二)结构特点本工程为现浇钢筋混凝土框架结构体系，基础为独立基础,持力层为第层粉质粘土作为基础的持力层，承载力特征值fak=180kpa，抗震等级:二级.混凝土强度等级:项目名称构件部位混凝土强度等级备注基础垫层全部C10基础全部C30基础梁全部C30柱基础顶一层C30一层以上C25梁全部C25板全部C25其它项目雨棚、楼梯C25圈梁、构造柱、现浇过梁C20标准构件按标准图要求钢筋采用HRB400级。1电气工程:此项缺失。2水暖工程：此项缺失。二、地理位置本工程拟建场地位于康保县城西北部，康化线以北，康保县医院新址院内.三、地质、水文条件 勘察深度范围内,未揭露地下水。据区域水文地质资料，场地内地下水位位于地表以下30。0米左右（相对于标高1393。00米左右），属基岩裂隙水，补给来源主要为大气降水补给地下水，径流方向由东北向西南，水位年变化幅度在0。50米左右，最大水位变幅1。0米左右，历史最高水位在地表下29。00米左右（相对于标高1394.00米左右），近35年地下水最高水位在地表下30.50米（相对于标高1493。50米左右)。由于近年来降雨量逐年减少，地下水位呈逐年下降趋势，结合基础埋深情况，可不考虑场地内地下水对基础的不良影响。此外，场地内无盐溃土，周围无污染，故地基土仅对建筑材料具微腐蚀性。第三章 工程目标一、 工期目标根据工程的具体情况,制定总体工期目标如下:工期要求:270天（日历日天数）.二、 质量目标确保工程达到现行验收规范合格标准，争创国家鲁班奖。三、安全及文明施工目标(一） 安全目标杜绝重大伤亡事故，力争避免重伤事故，轻伤事故频率控制在1。5以内，施工现场争创省级文明工地.(二） 文明施工目标达到张家口市安全文明样板工地标准。第四章 施工部署一、总体施工安排(一)施工组织1 施工组织机构详见“七、项目组织与管理机构”.2项目组织管理保证措施、我公司作为工程的总承包方，组建精明强干的项目管理班子，实施总承包施工管理。派具有丰富施工经验的工程师、一级项目经理担任本工程项目经理，同时派一名优秀的工程师出任项目总工，同具有丰富经验的多名管理人员组成项目经理部领导层。、公司对项目实行的是方针目标管理,根据对业主的承诺制定总体方针目标，如质量目标、工期目标、安全目标、文明施工目标等。项目经理部则按照公司的方针政策目标进行相应的决策。公司按年度方针目标,每月每季度对项目进行综合考评，制定项目方针目标展开图，根据考核结果按工程项目管理责任目标考核及奖励办法执行。该工程采用目标管理法施工，我公司将按照多年来积累的成功的项目管理经验来运作和管理项目，形成以项目经理负责制为核心,以项目合同管理和成本控制为主要内容，以科学系统管理和先进技术及手段的项目管理机制。严格按照以ISO9002:2000 模式标准建立的质量保证体系来运作，形成以全面质量管理为中心环节，以专业管理和计算机辅助管理相结合的科学化管理体制，以此出色的兑现我公司的质量方针和本工程质量目标。、项目经理受公司法人委托作为项目法人代表,履行业主和公司签定的合同，以签定的目标责任状对项目经理进行考核，杜绝了项目承包带来的弊端。、为规范该项目的管理工作，项目经理部将执行颁布的项目管理手册、质量保证手册、现场CI 手册。(二) 施工先进技术本工程致力于不断开发和使用施工新技术、新工艺、新材料，以领先的技术达到领先的质量水平.用雄厚的人力、物力和技术资源不断满足施工质量技术要求。在该工程中，我们采用覆膜竹胶板，减少了砼顶棚抹灰量及加快了工具的周转；钢筋连接采用套筒连接、电渣压力焊等以节约钢筋并保证连接质量；混凝土采用掺加粉煤灰及其他外加剂等以提高混凝土质量。采用计算机技术和统筹法组织施工，工序穿插搭接合理，大幅度地缩短了工期。确保对业主的承诺.(三） 施工程序本工程按基础、主体结构、装饰安装三个阶段组织施工.同时亦按三个阶段进行验收。(四) 施工段划分根据本工程特点，框架部分基础及主体阶段以后浇带分为两个施工段，按各工序进行流水作业;主体结构施工到三层后进行主体中间验收,然后及时进行抹灰施工。装修施工采用交叉作业，要求相互协调,互相配合。水电设备安装预埋、予留，不考虑流水段划分，在主导工序施工过程中穿插进行。（五）外脚手架采用落地式双排外脚手架，立杆间距为1。5米，横距为1.2米，水平杆间距为1.5米. （六）模板支撑系统基础与砼梁板柱模板均采用覆膜竹胶板；梁、板模板采用满堂红扣件式脚手架作为支撑系统,混凝土墙、框架柱采用架管，3型扣件及14螺栓加固。（七）混凝土工程：采用商品砼，砼浇筑采用汽车泵。（八） 钢筋工程：大于等于16竖向钢筋采用电渣压力焊接头,大于等于18水平钢筋采用直螺纹套管接头，其他处及小于以上规格钢筋采用绑扎搭接接头。（九） 挖方：挖槽时，在垂直方向，采用两台正铲挖掘机在两个工作面上同时进行挖土，一台在4米标高上进行挖土, 另一台在地表面上进行挖土和装车。二、施工计划(一） 施工机具进场计划根据工程工期、工作量、平面尺寸和施工需要,基础施工前，现场安装两台塔吊。主体后期至装修阶段安装两台施工电梯配合施工，用于小型工具、材料运输。安装位置详见施工现场总平面布置图。现场设小型半自动化搅拌机两台，主要负责现场砌筑砂浆和抹灰砂浆搅拌.主要施工机械投入详见附表，位置详见施工现场总平面布置图。（二）劳动力安排计划以本工程的施工进度计划表、全国建筑安装统一劳动定额及我公司历年同类工程施工经验为依据进行劳动力需要量计算，尽量使用原作业队伍，按需要选择有经验有能力的其它作业队伍，预计高峰期作业队伍将达到250人。项目经理部对作业队实行包工制，并签订劳务合同,已明确各自的责、权、利，并确保劳务合同的履约。人员全面实行聘用制,引入竞争上岗，优胜劣汰的竞争机制，全面推行奖优罚劣，优质优价的管理办法。根据工期要求及施工计划，合理安排劳动力，必要时实行两班工作制，以保证工期目标的实现。各专业施工队伍，根据施工进度与工程状况按计划分阶段进退场，保证人员的稳定和工程的顺利展开。根据工程总体控制计划，工程量、流水段的划分，装修、机电安装的需要，各阶段劳动力投入详见附表.第五章 施工平面布置一、总平面布置工程能否顺利进行，在很大程度上取决于合理的施工平面布置，保持各设备的布局、施工现场道路的畅通将是至关重要的。工地现场必须进行科学合理安排，发挥最大的工效。加强总平面管理首先要建立总平面管理责任制;其次严格施工平面和道路交通管理，各种作业场地、机具、材料都按划定的区域和地点操作或堆放，车辆进场路线也按规划安排，避免混乱.施工场地道路全部硬化，采用C15 砼硬化，厚度100mm。临时道路详见施工总平面图。二、临时用水（一） 本工程临时供水，水源为业主接至施工现场，用150 钢管，按平面图铺设于地下，埋深165cm。连接方式为焊接，并外缠玻璃丝布涂刷热沥青作保护。（二) 甩头原则：在拟建工程边、生活区、办公区、木工房、搅拌站等区域均设阀门甩头，其中办公区、木工房、拟建工程边应单独设消火栓甩头，采用70 钢管，饮用自来水管采用25 镀锌钢管。施工用水单独引管，冬季露在室外部分需用岩棉作保温。在建筑物边，道路畅通部位设消火栓专用接口，并设有明显标志，不得挪作他用。管线敷设完毕应进行水压试验，消防管水压不得小于1。2MPa，其它不小于0.6MPa。（三） 排水系统1首先规划施工现场排水区域，使雨水有组织汇流至就近沉淀池内,经过多级沉淀后，流至指定排放处。2在搅拌站处设沉淀池，搅拌机、车辆冲洗用水经过二级沉淀池后，排放至指定位置。3工地厕所为水冲式，并在厕所外设化粪池,根据情况定期进行清掏。详见施工现场总平面布置图。三、临时用电现场临时供电按工业与民用供电系统设计规范和施工现场临时用电安全技术规范设计并组织施工，供配电采用TNS 接零保护系统，按三级配电两级保护设计施工,PE 线与N 线严格分开使用，接地电阻不大于4 欧姆,.施工现场所有防雷装置接地电阻不大于4 欧姆。开关箱内漏电保护器额定漏电动作电流不大于30 毫安，额定漏电动作时间不大于0.1 秒.具体布置详见施工现场平面布置图。（一)施工临时用电引入由建设单位配电室接入现场总配电箱，从总配电箱分六路接至分配电箱.然后从各分配电箱再接入各设备箱。（二)负荷计算1设备功率汇总2负荷计算S总= =147.4+91.2=238。6（KVA）I=KS总/ 3 U线=0.7238。610 3/ 3 380=253.8（A）经查表,选用VLV22(3120+270）电力电缆3从总配电箱到各分配电箱的配线,采用VLV铠装电缆。从各分配电箱到各用电设备开关箱的配线，应根据各用电设备的额定功率计算出电路中的电流后选用，根据情况选用VV22型、YQ、型电缆。设备功率汇总见下表序号机械名称规格型号数量功 率（KW）序号机械名称规格和型号数量功率(KW)1塔吊QTZ4023027电刨B5042122搅拌机JS35025.528电夯HH-16041.543电焊机BX1315422。849套丝机SQ10015。54切断机GFQ-4023210振捣器HG5041.145钢筋冷拉机JK1。513.511电锯MJ50021。526弯曲机GJ6-4023212外用电梯2202（三）配电线路设计1施工临时用电由建设单位配电室接入现场总配电箱.整个施工现场按三级配电布置，总配电箱-分配电箱开关箱用电设备,配电箱、开关箱按现场顺序编号，箱内所有开关有明显的标志和注明其回路和所控用电气设备等。所有运行的开关箱均有专人负责，整个施工现场有持证电工按时检查和不定期检查,以防发生触电伤害.2配电线路由建设单位送至总配电箱的一次侧电源线为三相五线制380/220V低压供电系统。自总配电箱二次侧开始严格按三相五线制（TNS系统）覆盖施工现场,做到工作零线和保护线严格分开。正常情况下不带电的金属外壳必须和保护零线相连接，工作零线仅用于负载(即220V照明及220V用电设备使用）。其中保护零线与其他各导线颜色区分开来，采用绿/黄双色线。（四）配电装置安装技术措施 电缆敷设方法： 电缆埋于室外地坪以下600mm处,并在电缆上下均匀铺设50mm厚的细砂，然后覆盖砖作保护，电缆引出地面时，自地面以下200mm至配电箱一段采用阻燃聚氯乙烯塑料护套管防护. 电器设备的设置应符合以下要求 同一级电箱内，动力和照明线路分路设置,照明线路宜接在动力开关的上侧。 开关箱由分配电箱配电，开关箱内设一机一闸一漏,严禁一闸多用。 分配电箱与开关箱的距离不得超过30m，开关箱与其控制的用电设备的水平距离不得超过3m。 配电箱、开关箱应装设在干燥通风及常温的场所，周围应有足够二人同时工作的空间,周围不得堆放任何有碍操作、维修的物品。 配电箱、开关箱安装要端正、牢固.配电箱装设在坚固的支架上。固定式配电箱其下皮与地面垂直距离为1。4m,移动配电箱下皮距地面为1.2m。配电箱体用1.5mm铁板制作。配电箱、开关箱中导线的进线口和出线口设在箱体底面，进出线口处加护套。 配电箱、开关箱内的工作零线，通过接线端子板连接,并与保护零线端子板分设。配电箱的外壳均作保护接零。3室内配线 室内配线必须使用绝缘导线，采穿管敷设，距地面高度不小于2.5M。 室内配线所用导线截面不小于2。5M2，铜线截面不小于1.5M2。 室内灯具不得低于2。4M,如低于2.4M必须使用安全电压。 室内各处接头必须用分线盒保护好。 场区照明采用2000W白炽灯（防水弯灯）和1000W的碘钨灯,照明灯距地3.0m，开关采用防水拉线开关.碘钨灯金属外壳作保护接零. 4室外配电箱 配电箱周围应足够两人同行的空间。不得堆放任何妨碍操作，维修物品。不得有灌木、杂草. 配电箱内的工作零线应能过接线端子板连接并应与保护零线端子板分设. 配电箱内的连接线采用绝缘导线，接头不得松动,不得有外露带电部。配电箱的下底与地面的垂直距离为1。4M，移动式配电箱下底与地面的垂直距离为0。8M.5未尽事项按建筑电器安装图集及现行规范施工。（四）接地与接零防雷设计1在施工现场专用的中性点直接接地的电力线路中必须采用TN-S接零保护系统.电气设备的金属外壳必须与专用保护零线连接，专用保护零线应由工作接地线,配电箱的零线或第一级漏电保护器电源侧的零线引出.2当施工现场与外线路共用同一供电系统时,电器设备应根据当地的要求做保护零线接地.3做防雷接地的电器设备,必须同时做重复接地.同一台电器设备的重复接地与防雷接地可使用同一接地体，接地电阻应符合重复接地电阻值的要求.施工现场的电气设备和避雷装置可利用自然接地体接地,但应保证电气连接并校核自然接地体的热稳定。4施工现场的电力系统严禁利用大地做相线或零线。5保护零线不得装设开关或熔断器.6保护零线应单独敷设，不做他用，重复接地线应与保护零线相连接。7保护零线的截面应不小于工作零线的截面,同时必须满足机械强度要求.保护零线架空敷设的间距大于12米时,保护零线必须选择不小于10mm2的绝缘铜线或不小于16 mm2的绝缘铝线。8与电器设备相连接的保护零线应为截面不小于2.5 mm2的绝缘多股铜线,保护零线的统一标志为绿/黄双色线，在任何情况下不准使用绿/黄双色线做负荷线.9施工现场内的起重机等机械设备，若在相邻建筑物,构筑物的防雷装置的保护范围以外则应安装防雷装置,若最高机械设备上的避雷针其保护范围按60度计算能够保护其他设备且最后退出现场，则其他设备可不设防雷装置。10施工现场内的所有防雷装置的冲击接地电阻值不得大于30欧。11各机械设备的避雷针（接闪器)长度为1至2米.12安装避雷针的机械设备所用动力、照明等线路应采取钢管敷设，并将钢管与该机械设备的金属结构体做电气连接.。(五)安全用电技术措施 1凡现场施工用电，一律采用三相五线制，做好重复接地，设备作好保护接零。 2线路禁止使用老化、绝缘性差的电线，严禁乱拉乱扯，线路架设要牢固,确保安全. 3配电箱一律做好防潮、防雨，并作好接零保护。 4电动施工机械和手持电动机械的负荷线选用无接头的多股铜芯橡皮护套软电缆。5安装维修拆除临时用电工程，必须由电工完成，其它人员不得擅自施工.6购置的设备必须符合相应的国家标准、专业标准和安全标准。执行专人专机负责制，定期检查、维修.施工现场临时用电每周查一次（漏电保护器每月试测一次）。（六）施工现场电器防火措施 1导线必须按设计截面选用，严禁超负荷使用.各种导线的接头要接扎牢固,并做好绝缘，以防接触不良增大电阻发生火灾. 2配电箱、开关箱附近禁止堆放物品，尤其是易燃物品。 3使用电焊机时，周围严禁堆放易燃物品，并设专人监护，附近备齐防火设备。4施工现场严禁使用电炉子、电褥子，使用碘钨灯时要与易燃物隔开500mm的安全距离。5施工现场要发现有火情要及时报警,并根据实际情况启动紧急救援预案。（七) 应急发电机组考虑到意外停电因素影响,本工程配置一台柴油发电机组（250KW），在停电时，供办公室、保安照明、楼层照明、混凝土连续浇筑应急用电。第六章 施工方案及主要技术措施一、施工测量根据规划部门提供的高程控制点以及建筑物的定位点，建立施工现场测量控制网和水准点，依据本工程实际情况，地面布置“#字形测量控制网，并将控制点引设到周围永久建筑物上或埋设砼标桩。 (一）施工测量轴线控制网的测设1利用经纬仪把规划部门提供的建筑物定位点引至建筑物基坑以外15m左右的地方埋设砼控制桩，还应在周围永久建筑物上用红色油漆标出控制点。当基础、地下室、主体施工时，就利用地面布设的控制网进行建筑物的轴线投测。2.随着建筑物的升高，外部布置的砼标桩和红三角标志部分已失去作用，为此需建立建筑物内控制网，当工程施工到0。000米平台时，根据本工程实际情况及施工分段情况建立矩形内控制网。3。控制点、预留洞做法：在浇筑0。000米平台砼前,根据测量放线定出A、B、C、D、点位,并把事先已做好的20020010的预埋件在点位固定牢。待砼彻底凝固后，用全站仪精确定位,在钢板上用钻头铳点做出标记。要求4点闭合，测角中误差为5，控制点间距离误差为2mm。 4。各楼层控制轴线的放样：确定B轴和轴为控制轴线，把控制轴线从预留洞口引测到各楼层上,放出轴线位置，每次传导时四个控制点必须相互复核，做好记录,检查四个点之间的距离、角度直至完全符合为止。（二）高程控制：从规划部门提供的水准基点，引测到各高程控制点，再对各点进行复测闭合，使这些高程值相对精度达到二等水准测量精度,报请建设、监理、规划单位复核后，埋设高程控制桩.10.00以下部分的标高控制采用S2水准仪通过控制性水准点控制。0.00以下施工完毕，通过控制性水准点在底层墙子上弹出+50标高线做为高程传递基准线,用钢尺、标准拉力器配合水准仪将基准标高传递到施工部位。为保证测量的准确度，每层至少传递三个点，做为楼层抄平基准点，砌体及装修阶段各层保留不少于4个轴线控制点,形成与主体一致的高程参照系统，以满足土建、水、电等施工统一性的要求.2三等水准测量主要技术要求:（三)沉降观测 沉降观测点的布设,在建筑物的一层外墙转角处，以及外纵墙中间部位不超过20mT字型墙交接处设置沉降观测点，观测点系用20钢筋埋设制做.沉降观测利用建筑物周围已有的高程控制点，并要求不少于3个控制点,以形成控制网，为了确保测量准确，要求中间不可更换控制点，测量精度采用等水准测量,每施工完一层观测一次，竣工后第一年观测35次，第二年观测2次，以后每年一次，直到下沉稳定为止。（四）误差要求：根据中华人民共和国国家标准工程测量规范GB5002693：1、轴线位移3mm，砼柱垂直度允许偏差3mm.2、层高测量允许偏差3mm。3、 仪器： 瑞士产TCR303 全站仪。测角精度2，测距精度2mm+2ppm。 天津产莱特自动安平水准仪LETAL3200。测量精度为1mm/km。二、土方工程（一）基坑降水根据地质报告，本工程土方开挖时地下水埋深在自然地坪下30米处,故不用采取降水. （二）土方开挖1、施工准备 现场放线根据图纸的建筑物位置进行放线，设轴线控制桩,根据放坡系数1:0。33的要求，用白灰撒出基槽开挖边线. 机具准备基槽开挖采用机械开挖，挖土采用二台EX300挖掘机，运土采用EQ3290LZ3G型号东风自卸汽车2台。2、主要施工方法 主要工艺流程基坑采用机械开挖，一次先挖到2.75米左右，后面个别基础和集水坑采用人工挖土。 主要技术措施在开挖过程中，要求基坑预留30cm土采用人工清除,以防扰动基土。由于现场比较大，回填后所剩土比较少原则上土方不需外运。要求边坡随施工随修整，必须符合要求. 根据康保县气候条件基坑四周设排水沟，要求最浅处比基底深0.3米向集水坑按1坡度找坡，基坑四角处设集水坑， 集水坑大小尺寸为1000mm(长）x1000mm（宽）x1000mm（深）。沟内填20-40mm碎石,集水坑内放置钢筋笼并用孔径筛网把笼子底和四周封严，然后四周填碎石,钢筋笼内放置寸泥浆泵抽水。钢筋笼大小为400400800。地基钎探采用机械和人工钎探两种。为了避免混乱，机械和人工钎探分区进行，并在钎探记录中加以说明。钎探成梅花型布置,间距1。5米，深度为1.5米。当钎探完成后，及时汇总，整理好钎探记录.（三）土方回填本工程采用人工与机械相结合的方法进行回填施工。（一）机械土方回填施工采用铲车运土与反铲挖掘机填土相配合回填方式：1、首先由铲车将较近的土源运至挖掘机臂展能触及的基坑旁。2、挖掘机机填土(1）挖掘机铺土，铺填土区段，长度不宜小于20 m，宽度不宜小于8 m。（2）铺土应分层进行，每次铺土厚度不大于3050cm，每层铺土后,利用空车返回时将表地面刮平.（3）填土程序一般尽量采取横向或纵向分层卸土，以利行驶时初步压实.(二）人工回填施工对于较小的空间及挖掘机无法进入的边角地方应使用人工回填。用手推车送土，以人工用铁锹、粑、锄等工具进行回填土.从场地最低部分开始，由一端向另端自下面而上分层铺填。每层虚铺厚度，用打夯机械夯实不大于30cm.深浅坑（槽）相连时,应先填深坑（槽)，相平后与浅坑全面分层填夯。如采取分段填筑，交接处应填成阶梯形。墙基及管道回填应在两侧用细土同时均匀回填、夯实,防止墙基及管道中心线位移。较大面积人工回填用打夯机夯实。两机平行时其间距不得小于3m,在同一夯打路线上，前后间距不得小于10 m.室内外回填土，待隐蔽工程验收合格,防水工程完成后进行，采用素土在基础周围分层回填并采用机械夯实至室内垫层底面位置，要求压实系数不小于0。94，施工时应做好密实度检验。根据常年地下水位低于该工程基底标高，该工程不必考虑地下水对回填工作的影响。三、钢筋工程（一）钢筋工程施工本工程钢筋采用现场集中存放、加工。钢筋加工包括调直、除锈、下料切断、接长、弯曲成型等.工地设置有钢筋调直机、电动除锈机钢筋切断机、钢筋1、钢筋调直钢筋调直可采用冷拉的方法进行。若冷拉只是为了调直钢筋,不是为了提高钢筋的强度，则其冷拉率对I级钢筋不宜大于4，II级、III级钢筋不宣大于1;如所使用的钢筋加工无弯钩或弯折要求时，其冷拉率可适当放宽，I级钢筋不太于6，II级、III级钢筋不大于2；对不准采用冷拉铡筋的结构，其冷拉率不得大于1。除采用冷拉调直外粗钢筋还可采用锤直或扳直的方法:钢筋加工直径在4mm14mm时，可在钢筋调直机上进行调直.2、钢筋除锈为了保证钢筋与砼之间的粘结力，钢筋使用之前,应将其表面的油渍、漆污、铁锈等清除干净.钢筋除锈，如钢筋经过冷拉或经调直机调直，在冷拉或调直过程中已完成除锈工作；如未经冷拉、调直的钢筋，或冷拉、调直后保管不善而锈蚀的钢筋,则可采用电动除锈机除锈：还可采用手工除锈(用钢丝刷、砂盘）、喷沙和酸洗除锈等。3、钢筋下料切断钢筋下料时须按预先计算的下料长度切断。钢筋切断可采用钢筋切断机或手动切断器.钢筋代换切断机可切断直径小于40mm的钢筋,手动切断器只用于切断直径小于12mm的钢筋，直径大于40mm的钢筋常用氧一乙炔焰或电弧割切。钢筋的下料长度应力求准确其允许偏差为lOmm.4、钢筋弯曲成型钢筋下料后，应按弯曲设备特点及钢筋直径和弯曲角度进行划线，以便弯曲成设计所要求的形状和尺寸。如弯曲钢筋两边对称时，划线工作宜从钢筋中线向两端进行，当弯曲形状比较复杂的钢筋时，可先放出实样，再进行弯曲成型。钢筋弯曲成型一般采用钢筋弯曲机或钢筋弯箍机。钢筋弯曲成型后，其允许偏差为：全长10mm,弯起钢筋弯起点的位置20mm，弯起钢筋的弯起高度5mm，箍筋边长5mm。(二）原材料要求进场钢筋应有出场质量证明书和试验报告单，每捆钢筋应有标牌。对进场钢筋按规范的标准抽样做机械性能试验，合格后方可使用。钢筋加工过程中如发现脆断，焊接性能不良或机械性能不正常时，应进行化学成份检验或其它专项检验。（三） 钢筋的储存钢筋应根据钢筋的牌号，分类堆放在枕木或砖砌成的高30cm 间距2m 的垄上,以避免污垢或泥土的污染。并应及时进行状态标识，严禁随意堆放.(四) 钢筋的连接钢筋接长是钢筋工程的关键，在不同部位根据设计和规范要求在砼墙、柱采用电渣压力焊接头或绑扎连接、底板筋和梁筋采用直螺纹接头或绑扎连接。1、 电渣压力焊接头：电渣压力焊是利用电流通过渣池产生的电阻热将钢筋端部融化,然后施加压力使钢筋焊合。 焊接设备与焊剂:电渣压力焊的焊接设备包括：焊接电源、焊接机头、控制箱、焊剂填装盒等。 焊接工艺竖向钢筋电渣压力焊的工艺过程包括:引弧、电弧、电渣和顶压过程。 焊接参数：主要为：焊接电流、焊接电压和焊接时间等，见下表钢筋电渣压力焊时的参数 质量检验1）取样数量：钢筋电渣压力焊接头的外观检查应逐个进行.强度检验时，从每批成品中切取三个试样进行拉伸试验。在现浇钢筋混凝土框架结构中，每一楼层以300 个同类型接头（同钢筋级别、同钢筋直径）作为一批;不足300 个时，仍作为一批。2）外观检查:钢筋电渣压力焊接头的外观检查，应符合下列要求：接头焊包应饱满和比较均匀,钢筋表面无明显烧伤等缺陷.接头处钢筋轴线的位移不得超过钢筋直径的0。1 倍，同时不得大于2mm.接头弯折不得大于4 度（7%).外观检验不合格的接头，应切除重焊或补强。2、直螺纹加工与检验直螺纹加工采用钢筋剥肋滚丝机,先将钢筋的横肋和纵肋进行剥切处理后,使钢筋滚丝前的柱体直径达到同一尺寸，然后再进行螺纹滚压成型.丝头加工长度为标准套筒长度的12,其公差为+2P（P为螺距).直螺纹现场连接施工：连接施工时，钢筋规格和套筒的规格必须一致，在连接施工前，应进行丝扣的外观质量检查，合格后方可使用。连接时使用扭力扳手或管钳进行施工，将两个钢筋丝头在套筒中间位置相互拧紧，接头拧紧力矩为：1618mm钢筋，拧紧力矩为：100NM；2022钢筋拧紧力矩为200 NM；25mm钢筋，拧紧力矩250NM.要求拧紧力矩的精度为5%。经拧紧后的直螺纹接头应作出标记，单边外漏丝扣长度不应超过2P。直螺纹检验：应检查套筒的内螺纹圈数、螺距与齿高。检查螺纹有无破损，歪斜，不全，锈蚀等现象。检查数量为同规格接头数的10。同一施工条件下的同一批材料的同等级、同规格接头，以500个接头为一检验批进行检验和验收。对接头的每一验收批，应在工程结构中应随机抽取三个试件作单向拉伸试验.在不同的部位，按要求用质检的力矩扳手按规定接头拧紧值抽检接头的连接质量。（五)钢筋的下料绑扎1、底板及承台钢筋绑扎底板钢筋绑扎：底板钢筋工程量大,穿插复杂，必须注意施工顺序：（1）施工前弹出钢筋位置线，以确保钢筋绑扎后位置的正确性。（2）先绑扎承台、地梁钢筋，绑扎时用钢管搭设支架临时固定，成型后拆除.（3）承台、地梁钢筋绑扎完成后，按弹出的底板钢筋位置线，先铺底板下层钢筋，根据底板受力情况，底板面筋应放在地梁主筋下面。(4）钢筋绑扎时,靠近外围两行的相交点每点都绑扎，中间部分可梅花型绑扎，双向受力钢筋应满绑.（5）底排筋用混凝土垫块垫起,梅花状布置，确保保护层厚度.（6）绑扎完下层钢筋后，摆放钢筋马凳,底部与下层筋点焊固定，在马凳上纵向或横向固定定位钢筋,然后再绑扎上层钢筋。2、柱钢筋（1）竖向钢筋的弯钩应朝向柱心，角部钢筋的弯钩平面与模板面夹角，对矩形柱应为45角，截面小的柱，用插入振动器时，弯钩和模板所成的角度不小于15.(2）箍筋的接头应交错排列垂直放置；箍筋转角与竖向钢筋交叉点均应扎牢（箍筋平直部分与竖向钢筋交叉点可每隔一根互成梅花式扎牢)。绑扎箍筋时,铁线扣要相互成八字形绑扎。(3）柱筋绑扎时应吊线控制垂直度，并严格控制主筋间距.柱筋搭接处的箍筋及柱立筋应满扎,其余可梅花点绑扎。（4）当梁高范围内柱（墙)纵筋斜度b/a1/6时，可不设接头插筋；当b/a1/6时，应增设上下柱（墙）纵筋的连接插筋,锚入柱（墙）内。（5）下层柱的竖向钢筋露出楼面部分，宜用工具或柱箍将其收进一个柱筋直径，以利上层柱的钢筋搭接，并与上层梁板筋焊接如图11,当上下层柱截面有变化时,其下层柱钢筋的露出部分，必须在绑扎梁钢筋之前,先行收分准确.3、梁与板钢筋（1）纵向受力钢筋出现双层或多层排列时,两排钢筋之间应垫以直径25mm的短钢筋,如纵向钢筋直径大于25mm时，短钢筋直径规格与纵向钢筋相同规格。(2)箍筋的接头应交错设置，并与两根架立筋绑扎，悬臂飘梁则箍筋接头在下,其余做法与柱相同。梁主筋外角处与箍筋应满扎，其余可梅花点绑扎。（3）板的钢筋网绑扎与基础相同，但应注意板上部的负钢筋(面加筋）要防止被
