电气安装工种施工方案.doc

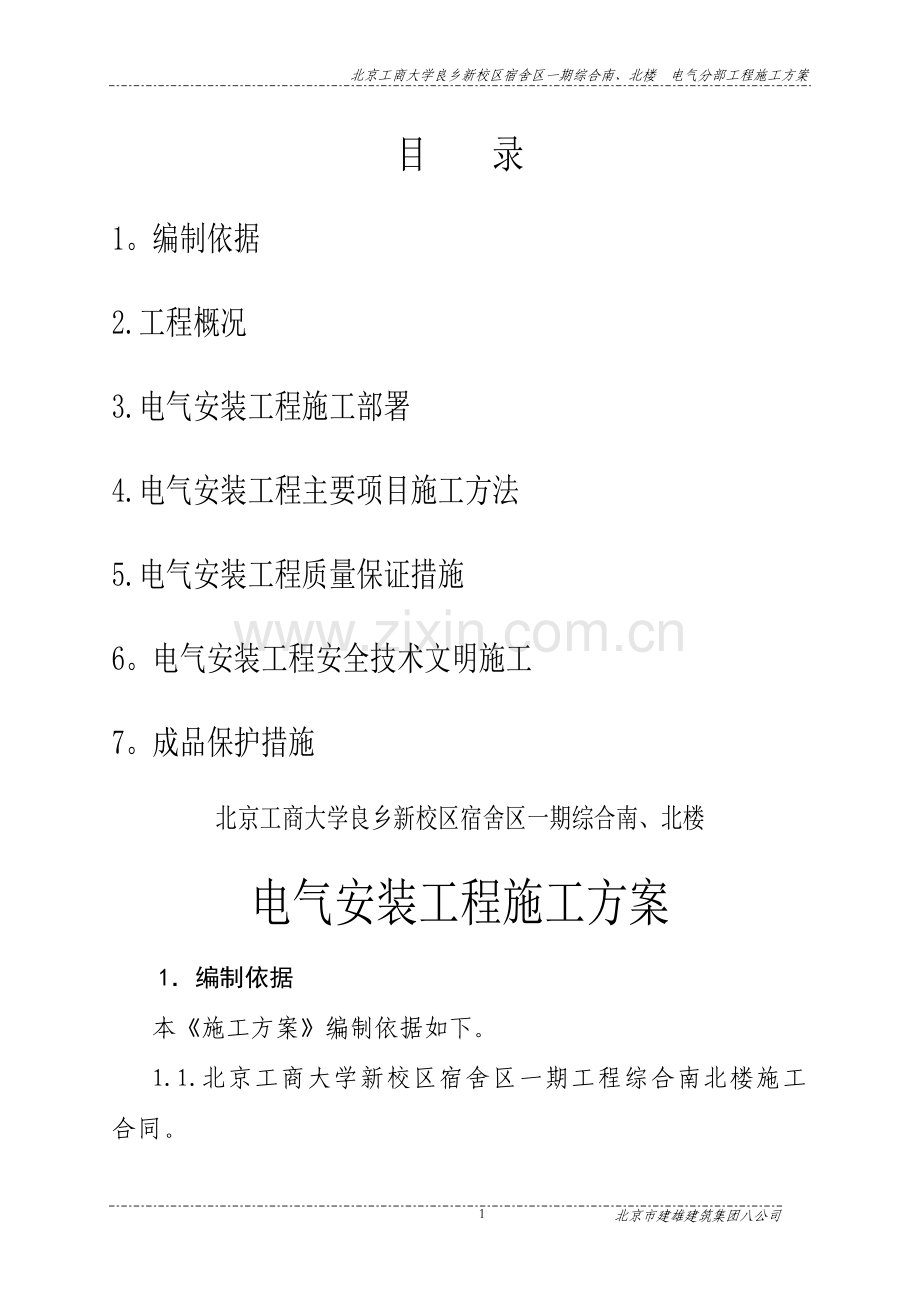

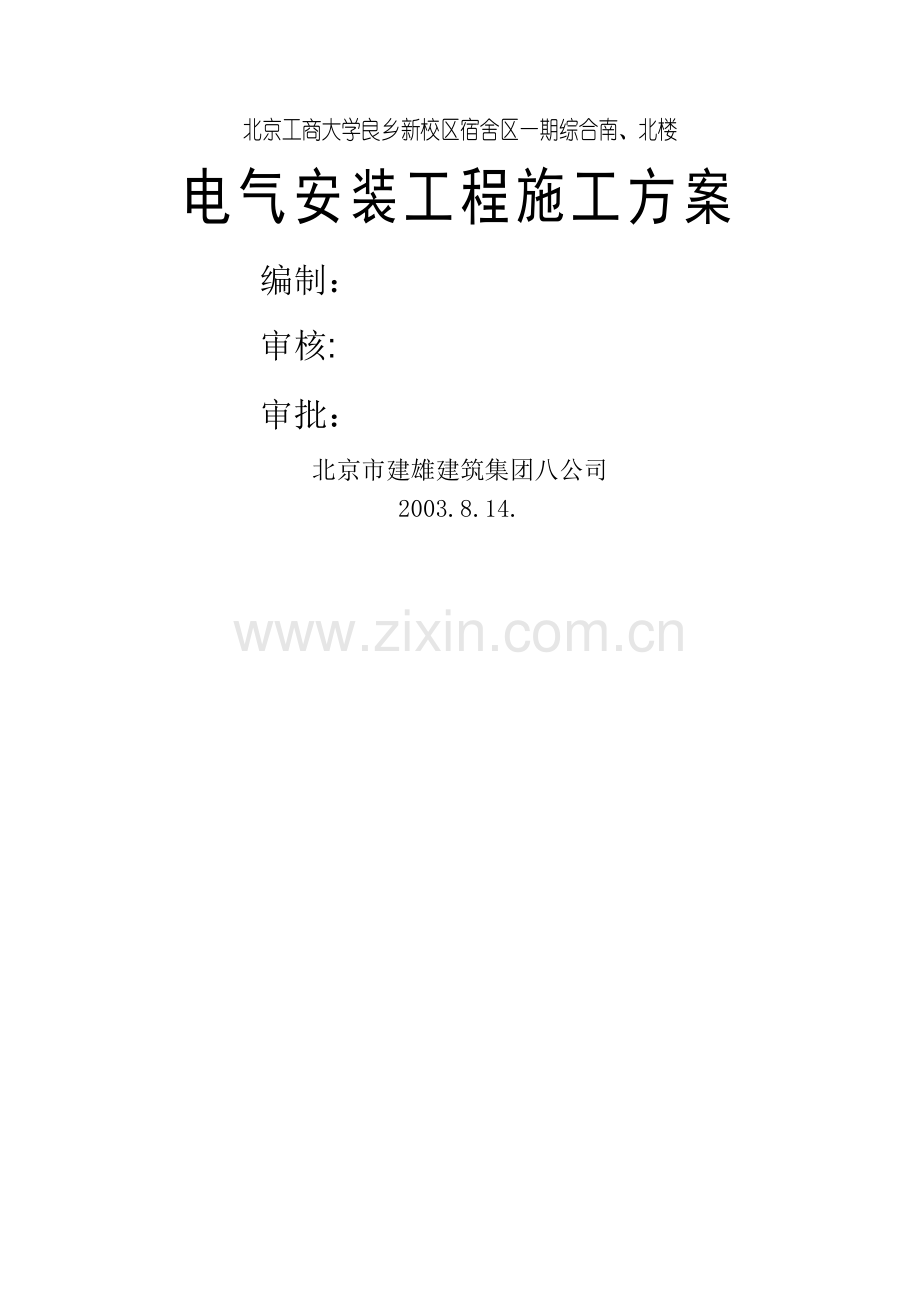

北京工商大学良乡新校区宿舍区一期综合南、北楼 电气分部工程施工方案北京工商大学良乡新校区宿舍区一期综合南、北楼电气安装工程施工方案编制：审核:审批：北京市建雄建筑集团八公司 2003.8.14.24北京市建雄建筑集团八公司目录1。编制依据2.工程概况3.电气安装工程施工部署4.电气安装工程主要项目施工方法5.电气安装工程质量保证措施6。电气安装工程安全技术文明施工7。成品保护措施北京工商大学良乡新校区宿舍区一期综合南、北楼电气安装工程施工方案1编制依据本施工方案编制依据如下。1.1.北京工商大学新校区宿舍区一期工程综合南北楼施工合同。1.2。 设计图纸综合南楼电气施工图D01D17综合北楼电气施工图D01D181。3.主要规范、规程序类别名 称编 号备注1国家火灾自动报警系统施工及验收规范GB50166922电气安装工程电缆线路施工及验收规范GB50168923电气装置安装工程接地装置施工验收规范GB50169924电气装置安装工程盘、柜及二次回路结线施工及验收规范GB50171925建筑工程施工现场用电安装规范GB50194936有线电视系统工程技术规范GB50200947建筑内部装修设计防火规范GB50200958建筑电气安装工程质量验收规范GB5030320029行业建筑施工高处作业安全技术规范JGJ809110建筑机械使用安全技术规程JGJ33200111地方北京市建筑设备安装分项工程施工工艺规范DBJ0121961。4。 主要标准序类别名 称编 号备 注1国家建筑工程施工质量验收统一标准GB5030020012建筑工程质量检验评定标准GBJ301、2、3、4 886行业建筑施工安全检查标准JGJ59991.5。 主要图集序名 称编 号备 注1建筑电气选用图集92DQ1131.6。其它序名 称编 号备 注1建筑法2建筑工程资料管理规程DBJ0151-20032工程概况2.1.建筑概况北京工商大学良乡新校区宿舍区1期工程综合南、北楼位于高校园内宿舍区东南角，综合南、北楼总建筑面积17562.31m2.综合北楼建筑总面积12624m2,其中首层4073.23m2、二层4261。43m2、三层3586.2m2、四层702。72m2,建筑高度16。50m，室内外高差0.3m，一、二层超市、厨房、餐厅、卫生间，三层宿舍、餐厅、卫生间，四层宿舍、卫生间.综合南楼建筑总面积4938.31m2，其中首层1493。25m2、二层1507.27m2、三层1395。11m2、四层542.68m2，建筑高度17.10m，室内外高差0.3m,首层门厅、医务室、办公室、大会议室、商铺展厅、卫生间，二、三层办公室、会议室、卫生间、四层多功能厅、卫生间。综合北楼地上四层,层高4。5及3。2m，综合南楼地上四层，层高13层4。50m、4层4。20m。两楼0。000绝对标高41.10m,建筑类别为二级，耐火等级为二级，框架填充墙为加气砼、陶粒砼砌块砌筑。综合南、北楼结构为钢筋砼框架结构，CFG桩复合地基，地基承载力标准值200Kpa，钢筋砼独立基础,基底设计标高2。80m，抗震设防烈度为8度，抗震等级为二级,结构安全等级为二级.综合南、北楼由新世纪大学城开发有限公司开发，北京司空建筑设计有限公司设计，北京房山区工程质量监督站监督,北京工程咨询公司建设监理部监理，北京市建雄建筑集团第八工程公司第三分公司施工。2.2.电气安装工程概况综合南楼电气工程概况包括照明、动力配电、防雷接地、电视、综合布线(电话、计算机)系统。综合北楼电气工程包括照明、动力配电、防雷接地、电视、综合布线（电话、计算机)系统、消防报警、及联动控制系统（背景音乐兼消防广播).2.2.2负荷等级、电源及配电1）综合南、北楼负荷等级为三级，消防用电及电梯为二级负荷，照明及动力分别计算。2）自校园区内变配电站引来220/380V低压电源，综合北楼分别引至A、B、C区首层兀接室。综合南楼分别引至A、B区首层兀接室。3）综合南、北楼各层均设电气间,采用放射结合树干形式进行配电。4）事故照明箱、消防报警控制器及电梯由两路供电,末端自动切换,疏散指示灯自带镉镍电池,长亮型、断电延时30分钟.2。2.3照明系统、动力系统、防雷接地系统等按照设计图纸要求完全施工到位。电话及电视系统根据规定由专业队伍安装施工，故本分项工程按设计要求随结构施工进度完成埋管、做盒等作业施工。经建设单位确定专业队伍完成相应专业安装及调试作业。3。电气安装工程施工部署3。1。工程管理目标3.1.1.质量目标争北京市优质工程3.1.2. 工期目标2003。05.282003.11.303.1.3。现场文明施工目标北京市安全文明工地3。2.现场施工组织3。2。1.施工管理机构组长：周艳军副组长：鲁红山质检员：高小伍王卫锋成员：王培清张成启郑本景刘洪山贾强史海强3.2.2.劳动力准备施工阶段划分根据施工进度划分施工阶段，确定进场人员,确保各工序正常施工，避免窝工现象发生.施工阶段划分及相应人员安排参见下表.施工阶段主要作业项目人数结构施工阶段以防雷接地、总电位联结、管线配管、预埋等作业为主20人以配管敷设、稳箱盒等作业为主25人装饰施工阶段以扫管、稳盒、穿线等作业为主40人以线槽、盘柜、设备等安装为主50人特殊工种持证上岗特殊工种如电工、电焊工必须具有有效、合格的特殊工种上岗操作证.在上岗前,将电工、电焊工的上岗证报交监理单位查验。3。3施工机械器具配置除电工工具由工人自带之外，其余施工机械器具的配置情况如下表：施工机械器具配置表电焊机 BX330 2台 含焊把线气焊工具 1组电锤19mm 4把手电钻13mm 4台手枪钻6mm 4把无齿锯 2把手锯 10把弯管器15 5把 弯管器20 5把 液压弯管器 25100 2套液压开孔器 1套手动液压钳16-24mm 2套绝缘摇表ZC-25 500V/500M2块接地摇表 ZC-8 1块手提配电箱 2个3.4.技术准备3。4.1. 电气工长组织参与施工的所有技术人员和管理人员认真仔细研读设计图纸，统计工程量，确定配管走线方式与位置.根据电气设计图纸与土建结构情况，结合施工工艺规程,规划出应具备的安装质量标准。3。4。2。对图纸进行研读、检查和核对中及早发现问题,减少并消除施工图纸中的差错。将问题、疑点、不明白处做好书面笔记，以便在图纸会审、设计交底中得到解决。3。4。3。技术交底是施工技术准备工作的必要环节。电气工长在工程师协助之下，对各分项工程施工工艺准备有针对性和可操作性的书面材料,以便向工人做好技术、安全、质量等交底工作.3。4.4。施工过程中要加强与设计单位的沟通，及时办理设计变更、洽商.有关设计变更事宜，当设计单位不出具书面设计变更通知时不得贸然进行施工。3。5.施工进度计划综合南、北楼电气安装工程施工进度计划见电气安装工程施工进度计划表。4电气安装工程主要项目施工方法4.1。 照明系统4。1。1。管路敷设综合南、北楼电气安装系统复杂,管线预埋、预留是结构施工阶段重点作业之一。综合南、北楼从兀接室引来进线电缆至电气间。电气间内配电干线走穿钢管明敷或金属线槽明敷钢管敷设（暗）配管前先对各种管件进行检查。要求管壁厚薄一致,焊缝均匀无裂缝、砂眼，然后进行除锈，防腐等工序.敷设在砼层面的钢管内壁刷防锈漆,埋入加气砼砌体墙内的钢管其内、外壁均刷防锈漆2道.砼保护层不小于20。照明支路SC管采用套管连接或套丝连接.配管时管路弯曲半径大于管外径的6倍，弯扁度不大于管外径的110。管路不应有弯扁和裂缝等弊病。管路采用套管连接时，钢管及套管壁厚不小于2.5mm，套管管径合适连接，套管长度不宜小于管外径的2。 2倍。接口应处于套管中间，双面施焊,焊接牢固严密。跨地线应和管径配合好，1520管不应小于6钢筋。5063钢管地线不小于10钢筋。管子进箱盒时采用开孔器开孔,严禁使用电气焊开孔。线管严禁与钢筋主筋焊接固定。线管进箱盒平齐，管口光滑无毛刺.线管进箱盒应采用丝扣锁母固定，螺母出露丝扣为24扣。顶板暗配管应在顶板钢筋下铁绑扎完后施工。管路敷设宜沿最短路线，配管走向合理,有水暖预留件时间距应在100以上。并应尽量减少弯曲、重叠、交叉。线路在通过建筑物的伸缩缝时应有补偿装置。管路超过下列长度时应加装中间接线盒。无弯曲时 30m有一个弯曲时 19m有二个弯曲时 12m有三个弯曲时 8m动力及照明干线管路部分采用金属线槽在电气间内明敷,其余线路均在墙体、顶板结构内钢管暗敷。4。1。2.配线综合南、北楼室内线路除特别注明外全部采用BV500V塑料绝缘铜线，图中未注明导线截面的支线均为BV-2。5mm2，未注明导线根数者均两根。4.1.3。照明灯具综合北楼超市、餐厅双管萤光灯吸顶或嵌入安装，壁灯壁装距地2400mm，宿舍单管萤光灯、厨房防水防潮灯距地4000mm吊管安装、卫生间吸顶安装。综合南楼、门厅、公共过道吸顶灯安装，医务室、会议室、办公室等双管萤光灯吸顶或嵌入安装，卫生间吸顶灯安装.疏散指示灯顶下100mm壁装，疏散出口标志灯门上150mm安装。凡高度低于2400的灯具必须加接地保护，接线时面对插座左零右火，连接牢固。导线进照明灯具处要保证绝缘保护良好，绝缘层留有适量余地，软线必须涮锡。灯具内配线不小于2。5mm。接线连接牢固紧密，不伤线芯。4。1。4。开关盒、插座盒安装结构施工及二次结构施工同时按50线将开关盒、插座盒、予埋柱、墙内外口用锯沫塞满外侧并用胶带封严，避免砼或其它杂物进入.厨房及厕浴间插座、开关均设在墙面瓷砖中心，要求贴瓷砖时按瓷砖尺寸的实际位置放线.开关和插座按设计要求安装，位置正确，紧贴墙面。开关断相线，灯芯接相线.插座保护线在上.装饰施工期墙体配管时，配合二次结构隔墙施工埋设立管.立管宜做在墙体中心线部位.管口敞开向上者堵好端部。墙体上的箱盒标高可采用简易塑料水平软管抄平.为使盒子平整,标高准确,可将管先立至距盒200左右，然后将盒子稳好，再接短管，可用跨线焊接固定。开关距地1400；单相二、三极暗插座及电视插座距地300暗装。4.1.5。管内穿线在土建装饰作业墙面、地面施工完毕后，电气人员可进行管内穿线。穿线前根据规程要求首先进行管路清理即扫管,做到盒净路通。穿线作业每组不小于2人。穿线时管口的护口要齐全，严格区分线色线径，按相线A黄色、B绿色、C红色、零(N）浅蓝色、保护线（PE）黄、绿双色、控制线白色来分色穿线,4.1。6.导线连接导线间的连接按工艺，工程采用铜导线。单股铜芯线连接应采用绕缠方式，绕缠卷数为57圈。干线分支直接采用鸡爪接法进行绕缠接法，绕缠长度不应小于导线直径的10倍，导线连接完好后涮锡，然后用布擦拭干净。进行绝缘、包扎。接线、涮锡,完成后，经自检、互检，并摇测绝缘，做好摇测记录,绝缘电阻不得低于0.5M。铜芯导线及铜接线端子涮锡时不应使用酸性焊剂,可采用3:7松香、洒精配比而成。模板拆除后及时扫管、穿钢丝和接短管、稳盒,保证抹灰后不得剔墙及地面。建筑物抹灰和楼地面工程结束后可及时进行管内穿线.穿线不得有接头，不得有背扣扭花、线芯损伤、接帽松动、露出铜芯等弊病。穿线前管内不得有积水以及潮气侵入，必须保证导线绝缘强度符合规范要求。穿线时相线分别为红、绿、黄色,零线为兰色，地线为黄、绿双色。开关必须断相线，相线必须在罗口灯的中心点.装灯前用500V摇表进行1次绝缘电阻摇测,装上灯后再测量1次,电阻值不得小于0.5M。断线时导线预留长度符合下表要求：断线部位导线预留长度配电箱内导线电箱周长的12开关盒、灯头盒内导线150进出户导线1504。2.动力系统4。2.1。 动力配电综合北楼由变配电站引来220/380V低压电源，分别引至A、B、C区首层兀接室的兀接箱。综合南楼由变配电站引来220/380V低压电源，分别引至A、B区首层兀接室的兀接箱。然后由各楼兀接箱引至各自低压总配电箱，低压总配电箱采用三相五线制馈电,即自兀接箱始N线与PE线分开。各层设有电气间，每层设有层箱，在电气间内明装，在其它房间暗装，箱内设有计量表。电气线路中的金属管，金属箱、盒及支架等不带电的外露可导电部分均须用钢筋焊接成不断的导体并接地。配电箱、进出线端成排线管地线的连接，必须按要求保证每根线管上的焊接长度。线路敷设中的金属箱、盒本体必须连接保护地线,对于TNCS供电系统的S线段为了不破坏箱、盒饰面，保证其整齐美观，宜将保护地线连接在箱盒的专用接地螺丝上。4。2。2。 兀接箱、总配电箱、动力箱安装接室内兀接箱、电气间内总配电箱箱、动力箱等设备均为落地安装。各箱基础用10槽钢露出室内地坪40，槽钢在加工时应用钢锯切割，禁止气割。土建在施工基础时,每隔1.0m预埋铁件,地面找平前把钢固定好，各室内接地线和接地端子应连接成一体.4.2。3.配电箱安装楼内配电箱的安装应牢固，开孔应一管一孔。箱体严禁电气焊开孔,安装完后应保证箱体整洁.箱子护板是活板，箱内配电成束顺直，压接牢固。箱体、二层板设专用接地螺栓，带有设备的箱门应有明显的裸纺织铜软线做接地线.为做好暗装于墙体等部位的箱盒，电工必须配合土建工程的进度及时下预埋件及预留箱洞。为保证面板及器具的牢固、方正、平整,稳注盒箱要做到位置正确,要用高标号水泥砂浆填注密实、平整牢固、灰浆饱满,不得有空鼓现象.焊接地线时不得破坏箱盒饰面，既要保证其整齐美观,又要保证接地可靠.综合北楼照明箱在电气间内明装，在其它房间为暗装，下皮距地均为1.20m，综合南楼照明配电箱在电气间内明装，下皮距地有1.0m、1。10m、1.20m，在其它房间为暗装，下皮距地有1.20、1.40m.插座距地坪300,空调插座距地坪2200,电话组线箱距地500，电视天线分支分配器箱在弱电井内明装，箱门灵活，回路编号齐全，接线整齐。4。2。4.金属线槽安装安装金属线槽时，要求在土建油漆工序完成后施工。标高及走向按照设计图纸要求,支架应平直，垂直支持点正确。金属线槽及其附件应采用经过镀锌处理的定型产品,其规格型号符合设计要求。线槽内外应光滑平整,无楞刺。钢板采用冷轧钢板,镀锌要热镀锌型，板材不应有扭曲、翘边等变形。安装时应轻拿轻放，不能在地面拖动，以免碰坏板材镀锌面层。连接板、螺栓、螺丝、螺母、垫圈、弹簧垫等附件均须镀锌，接头不得丢失。线槽拐弯弧度须大于10倍直径,防止电缆弯曲过小。金属线槽水平敷设时，吊架间距控制在15001800，垂直敷设时其固定点间距不宜大于2000。线槽直线段连接应采用连接板，用垫圈、弹簧垫圈、螺母固定，接茬处应缝隙严密平齐.线槽进行交叉、转弯、丁字连接时，应采用弯通、三通、四通等进行变通连接。线槽与盒、箱等接茬时，进线和出线口等处采用抱脚连接，并用螺丝紧固，末端应加装封堵。建筑物的表面如有坡度时，线槽应随其变化坡度。待线槽全部敷完毕后,应在配电之前进行调整检查.确认合格后，再进行槽内配线。经过伸缩沉降缝时,金属线槽应断开，断开距离以100左右为宜.为保证线槽可靠接地，应在线槽内敷设1根12镀锌圆钢，与接地装置及线槽可靠连接。金属线槽内敷设的导线或电缆不应有接头，接头应放在接线箱内。金属线槽的连接部位不得位于穿过楼板或墙壁等处。4.3.电视系统电视系统由室外引来共用电视天线电缆，经设在电气间内的电视箱采用分配分支系统传输信号。电气间内干线穿金属管、线槽均贴墙明敷设,支线穿钢管暗设于墙内及楼板内。电视接收系统单给一路220V电源，共用电视天线出口插座，暗装距地0.3m，综合北楼其余各箱300400160明装在弱电井内，箱底距地1。4m，TVA3、TVA4箱24028060暗装在墙上,箱底距地0。5m，TVA1箱400500160明装弱电井内，箱底距地1。3m，综合南楼TVB1箱400500160安装在电气间内明装，箱底距地1。3m,其余各箱200200160箱底距地0.3m。钢管敷设及布线要求按设计图纸施工。电视、电话线路均采用焊接钢管，以丝扣连接或套管连接。配管时管路弯曲半径大于管外径的6倍，弯扁度不大于管外径的110，管路不应有褶皱、凹坑和裂缝等弊病。焊缝要均匀，牢固,焊接后清除渣皮,加以防腐处理。4。4.综合布线（电话、计算机）系统自室外引来电话电缆、计算机光纤引至首层电气间，经交换机、配线架至各层过路盒，支线均采用五类线穿钢管,暗设于墙内及楼板内。电气间内干线均穿金属管，线槽贴墙明敷设.钢管敷设及布线按设计图纸施工.过路箱200300160箱底距地0.5m明装,信息插座距地0.3m暗装.根据规定,电话及电视系统的安装由专业队伍施工，故本分项工程只做完管路、穿好管线、堵好管口，并在电气间内做好线槽和箱位，以备移交下道工序.4.5综合北楼事故照明1）疏散指示，在疏散楼梯口、疏散通道等处设置疏散指示灯及出口标志灯。2）应急照明，在疏散走道及楼梯间设置应急照明灯。3）应急照明由事故照明箱供电，疏散指示灯采用蓄电池作备用电源,连续供电时间不少于30分钟.4。6火灾自动报警及联动系统综合北楼在C区首层值班室设消防报警控制器。对全楼进行火灾控制，采用二总线的消防报警系统。火警控制器及电源盘底距地1。2m明装。钢管敷设及布线按设计图施工.4.6.1火灾报警按照规范要求划分探测区域，在需要探测火警的部位设置烟感探测器、手动报警按钮将报警信号送至消防报警控制器.4。6.2联动控制系统1）消火栓系统，火灾时动作消火栓按钮，消火栓报警信号送至消防控制器,由消防控制器手动/自动控制启动消防泵，启泵信号返回消防控制中心及消火栓处。另外通过硬线电路可直接启动消防泵,即硬线控制.2)电梯控制系统，火灾时由消防控制室将电梯降至首层，并切除电梯电源。3）切除非消防电源，火灾时由消防控制室控制切除火灾区的非消防电源(首层电气间内分层切除）4)火灾事故广播系统，值班室设事故广播设备，火灾时向着火层及相邻上、下层发出火警广播。5）当天然气泄露浓度大于规定值时报警并切断进气阀。4.7。 防雷与接地系统4。7.1综合南、北楼防雷保护为二级4.7。2综合北楼防雷接地引下线共19处，综合南楼防雷接地引下线16处，每处均采用结构柱内4根钢筋焊接作为一组，在距地0.5m处做接地，在建筑物外侧3。0m处设水平接地体404镀锌扁钢埋深0.7m,接地极SC40镀锌钢管2.5m间距5.0m,每组避雷引下线利用结构柱4根钢筋与水平接地体和屋顶避雷带均做可靠焊接，搭接时采用16钢筋焊接，焊接长度为钢筋直径的6倍，双面施焊，接地电阻不大于1。4.7.3沿屋顶四周突出的边沿设置避雷带,采用10热镀锌圆钢敷设，拐弯处不能弯死,弯曲度要大于圆钢直径的10倍。利用结构柱内主筋作为引下线，上端伸出女儿墙与避雷带焊接，下端与结构基础接地装置焊接。避雷线利用支架支撑，避雷线与女儿墙之间的高度控制在H100以上.支架间距布置均匀。所有屋顶的各种金属管道（件）必须与避雷带连接，全部防雷所用材料必须使用镀锌材料。4。7.4综合南、北楼为TN-C-S系统，电源进线做重复接地，采用联合接地装置。接地电阻不大于1。4。7。5首层电气间内设总等电位联接(MEB）端子箱300200120距地0。3m，做法见97SD56712进线处做总等电位联接。4。7.6综合北楼有6处在地面上500mm处引下线测试板，综合南楼有4处测试板，供摇测接地电阻使用.4。7.7MEB线为404镀锌扁钢,在墙内、地面暗敷。MEB线与金属管道连接及有计量表的管道需加跨接线，均见97SD567，电气间内设接地端子箱及MEB线为404镀锌扁钢，明敷。4。7.8等电位联结系统综合南、北楼为TNCS系统,电气与防雷共同综合接地装置，所有进出建筑物的金属管道均应与接地装置做等电位联结,厕浴、厨房等潮湿场所均需做角部等电位联结。5、电气安装工程质量保证措施5。1. 综合南、北楼电气安装工程质量目标确保市级优质工程。电气安装工程各分项工程合格率100%，优良率95。5。2. 电气材料进场与保管电气材料进场必须检验,4证齐全，按相应的国家标准实测检验,经监理单位验收认可后才能使用。不合格材料严禁使用到工程中去.电气材料进场验收后要妥善保管,防止雨淋受潮、意外损坏、丢失等现象发生。5。3电气设备的选择由建设单位组织有关人员对电气设备的供应单位进行考察与确认。将电气设备生产单位的营业执照、资质证明、合同信誉及电气设备报价、质量检验报告、安装工艺要求及使用说明书等有关资料收集齐全，一并报交主管领导审批.电气设备的检验由建设单位、监理单位组织实施。经检验不合格的设备禁止在安装工程中使用。5。4。技术交底施工前，电气工长必须组织全班组人员认真审阅施工图纸，掌握设计所要求的安装坐标、尺寸及工艺指标,并做到跟踪检查、校对,及时纠正错误、排除障碍和隐患。对上岗人员及时进行技术培训，提前做好口头与书面技术交底以及安全、消防进行的交底。电气工长每日如实、详细地填写施工日志。5.5。技术资料填写与保管图纸会审、设计变更、洽商记录等都要由电气专业资料员及时收集整理、存档保管。电气专业资料员按“DBJ51-2003规程”要求及时填写、递报各种报表。电气导线、电力电缆的绝缘测试、设备接地电阻及试运行情况等都要做好记录.隐蔽工程验收和预验填报预隐检记录和质量评定表格，及时向监理单位报验，以便及时安排时间检查。经监理单位检查合格后才能进行下道工序施工。5。6.施工配合为确保施工进度正常进行、工程如期竣工,必须加强现场施工管理。要求电气分部工程主动配合土建施工进度，做到衔接合理，分层次、分段落作业；在规定时间内完成本工种的工序进度；做到不返工，不窝工,安装质量1次验收合格，不影响下道工序施工.电气作业和土建作业进度既要默契配合，也要相互监督。在结构施工中,电气管线不得伤及结构，不得任意断筋，必须要切断时应通知土建工程师现场处理。线管只能穿过承重墙，不许顺承重墙下走管.引线时不得横向切断填充墙。5。7.质量样板制度电气安装工程中执行质量样板制度。每1项分项工程选择典型部位先做质量样板间。由熟练操作工人在技术交底要求下按工时保质量完成，这对施工人员也是一种实际操作交底。样板间经建设单位、监理单位等有关人员验收合格后再铺开作业面。电气安装作业中执行挂牌制,将每道工序的施工质量负责人上帐、上墙，以利查找质量原因和追究责任.5.8.质量检验制度电气工程安装作业中严格执行质量检验制度.实行3检制,经施工班组自检、互检、交接检合格后，填写相应的表格上报技术科，再行复查检验.经检验合格后，填写报验单向监理单位报验。监理单位到现场质量检验，经检验合格并签发质量认可书之后，才能进行下道施工工序。如发现有质量问题，监理单位将下发整改通知书；当接到整改通知书后应及时整改，并将整改情况书面回复及时递报监理单位，以便进行复查。针对施工质量通病及时召开质量分析会议,将质量隐患消灭在萌芽状态.使技术管理程序化，工程质量规范化。6。电气安装工程安全技术及文明施工6.1电气安装工人进入现场必须执行施工现场安全规程,戴好安全帽，不穿过肥的不合身衣服.严禁吸烟，不得喝酒、玩耍、打闹,要集中精力、认真从事作业.6。2电气安装工人从事高空作业时必须执行建筑施工高处作业安全技术规范(JGJ8091）,高空作业系好安全带,在楼梯作业时不得拆护栏架及4口防护栏。使用高凳时，先检查有无缺损，同时必须拴好防滑绳.禁止2人在同1高凳上操作,并不得站到最高1步工作。6.3机械锯管或套丝作业不得戴手套操作。在楼平台上煨弯作业时要背向楼心,以防脱断发生事故。大管用炉火煨弯时必须将所灌注用的砂子炒干，以防爆炸.剔槽打洞时一定戴防护镜,并防止锤头脱落伤人。6。4现场用电必须执行施工现场临时用电安全技术规范（JGJ46-88）。使用电动机械时，必须具有良好的接地和漏电保护装置。要一机一箱,配电箱加锁,防止误开出事。电气设备做到一机一闸，要有可靠的接地保护装置.电源线分散拉直，不得缠绕在一起。电气设备在接通电源之前严格检查，防止触电.6.5电焊、乙炔焊作业时必须每班开具用火证，并将用火现场的易燃物品清理干净.设专人看火,备好必须的消防器材及水桶。电焊、乙炔焊作业完毕后仔细查看现场，确认没有火灾隐患才能离开现场.加强有效预防保护措施，防止烫伤。6。6用塔吊吊管时，铁管必须绑扎牢固，人离开后才能起吊。塔吊运行时吊臂下严禁工人停留、行走.6。7在屋顶做避雷带时要采取防滑倒、防坠落的措施,操作人员不得穿易滑、带钉的鞋。雷雨天不得站到最高点工作，大风天不得在外檐工作。6。8电气工长经常组织职工学习安全消防常识,认真做好班前安全、消防交底工作,要有书面及口头2种形式。教育工人不得动用消防器材，有火警发生及时打119火警电话报警。6.9。 施工管理科每工作班安排安全员现场流动值班，如发现安全隐患，有权立即制止施工。施工人员要听从施工管理科对安全工作的安排与监督。6。10. 电气安装作业下班前将工作面清理干净，做到活完场清，保持良好环境卫生。7.成品保护措施7.1.暗配管成品保护措施1)顶板配管时注意不要踩坏楼板钢筋。土建浇筑砼时电工应留人看守,以免振捣时损坏配管及盒箱移位。遇有管路损坏时应及时修复。2）砼板、墙等结构均不得私自断筋，有必要断筋时须经由现场土建技术负责人同意并按施工规范处理。对结构砼剔凿不得过大、过深或过宽。3）其它专业在施工时注意不得碰伤电气配管.严禁私自改动电线管及电气设备。7。2.金属线槽成品保护措施1）安装金属线槽及槽内配线时应注意保持墙面完整、清洁。2）在接焊、包头完成后,接线盒盖，线槽板应齐全平实，不得遗漏。导线不允许裸露在线槽之外，并防止损坏、污染线槽。3）捋顺施工程序,当配线完成后不宜再次进行涂料和油漆作业，以防止导线、电器受到污染.7。3.穿线成品保护措施1)穿线时不得污染设备和建筑物，应保持周围环境。2)使用高凳及其它工具时应注意不得碰坏其他设备和门窗、墙面、地面等。3）在接焊、包全部完成后，应将导线的接头盘盒内，并用纸封堵严实，以防污染。同时应防止盒、箱内进水。4)穿线时不得遗漏护套管或护口.7.4.开关、插座成品保护措施1）安装开关、插座时，不得碰墙墙、要保持墙面的清法.2）开关、插座安装完毕后，不得再次进行喷浆，以保持面板的清洁。3）其它工种在施工时,不要碰坏和碰歪开关、插座。7.5.灯具安装成品保护措施1）灯具进入现场后码放整齐、稳固并要注意防潮，搬运时应轻拿轻放，以免碰坏灯具表面的镀锌层、油漆及玻璃罩 。2）安装灯具时不要碰坏建筑物的门窗及墙面。3）灯具安装完毕后不得再次喷浆，以免灯具污染。7。6。配电箱成品保护措施1）配电箱（盘）安装后，应采取保护措施，避免碰坏、弄脏电气仪表。2）安装箱、盘的面板或贴脸时应注意保持墙面整洁。编写：王国权2003。08.14。
