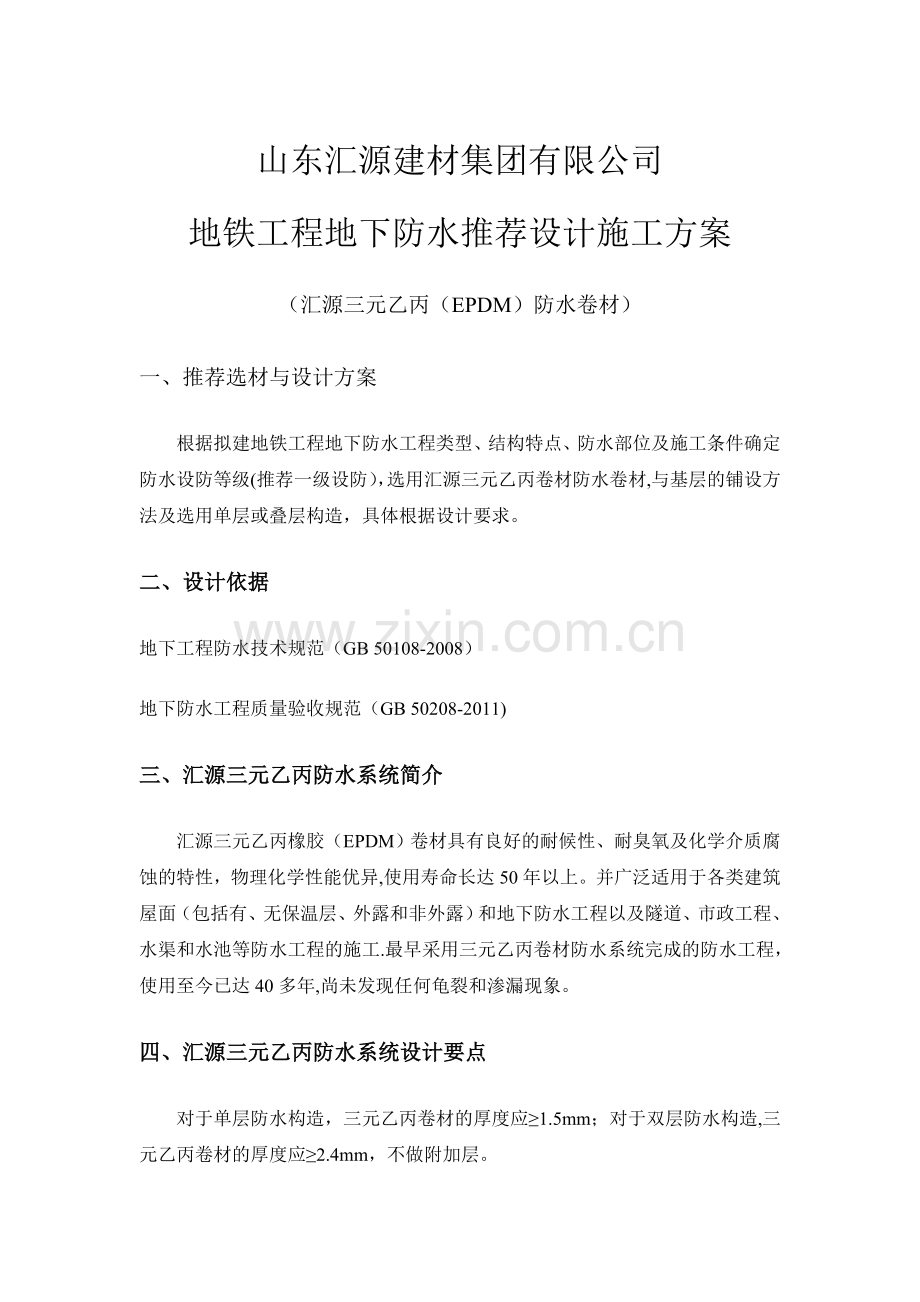

山东汇源建材集团有限公司地铁工程地下防水推荐设计施工方案（汇源三元乙丙（EPDM）防水卷材）一、推荐选材与设计方案根据拟建地铁工程地下防水工程类型、结构特点、防水部位及施工条件确定防水设防等级(推荐一级设防），选用汇源三元乙丙卷材防水卷材,与基层的铺设方法及选用单层或叠层构造，具体根据设计要求。二、设计依据地下工程防水技术规范（GB 50108-2008）地下防水工程质量验收规范（GB 50208-2011)三、汇源三元乙丙防水系统简介汇源三元乙丙橡胶（EPDM）卷材具有良好的耐候性、耐臭氧及化学介质腐蚀的特性，物理化学性能优异,使用寿命长达50年以上。并广泛适用于各类建筑屋面（包括有、无保温层、外露和非外露）和地下防水工程以及隧道、市政工程、水渠和水池等防水工程的施工.最早采用三元乙丙卷材防水系统完成的防水工程，使用至今已达40多年,尚未发现任何龟裂和渗漏现象。四、汇源三元乙丙防水系统设计要点对于单层防水构造，三元乙丙卷材的厚度应1.5mm；对于双层防水构造,三元乙丙卷材的厚度应2.4mm，不做附加层。本拟建地铁工程采用粘贴法施工，底板双层，第一层空铺焊边，第二层满粘、焊边.第二层在铺粘过程中长边与短边都要与第一层搭接边错位，错开宽度的幅度为1/3，2/3的卷材宽度,目的是防止搭接边漏焊造成漏水。五、施工准备 1、材料及要求 （1)三元乙丙(EPDM）防水卷材，应具有出厂合格证及厂家产品的认证文件，并按现场要求复验合格。（2)聚氨酯底胶：用来做基层处理剂（相当于涂刷冷底子油),材料分甲、乙两组份，甲料为黄褐色胶体，乙料为黑色胶体.（3)配套专用胶:用于卷材与基层粘贴为黄色混浊胶体。（4）丁基胶粘剂:用于卷材接缝，分A、B两组份，A组为黄浊胶体，B组为黑色胶体,使用时按1：1的比例混合搅拌均匀使用。（5）聚氨酯涂膜材料:用于处理接缝增补密封,材料分甲、乙两组份,甲组份为褐色胶体，乙组份为黑色胶体。（6)聚氨酯嵌缝膏:用于卷材收头处密封.2、主要机具一般应备有配料桶、台秤、手持电动搅拌器、手持压辊、长把滚刷、油漆刷、扫帚、钢丝刷、开刀、剪刀、橡皮刮板、弹线盒、盒尺等。3、施工条件（1)铺贴防水层的基层表面,应平整、牢固、清洁、干燥，并经验收合格。（2）基层表面不得有空鼓、开裂、起砂、脱皮等缺陷。（3）基层应保持干燥，局部渗水部位应用堵漏剂封堵。基层干燥程度的简单控制方法为:剪一块1m2防水卷材，空铺在基层，放置34h后,掀开观察,卷材表面及基层无水印即为合格。（4 ) 基层与立面的转角处，如阴阳角、管根、预埋件等部位应用水泥砂浆抹成半径20mm的圆弧.(5） 铺贴防水卷材严禁在雨天、雪天施工;五级风及其以上时不得施工；铺贴卷材时气温不得低于5。(.6） 防水卷材、基层处理剂、二甲苯等均属易燃物品,存放和操作应远离火源，并不得在阴暗处存放,防止发生意外。（7) 稀释剂不得用苯、粗苯、工业苯等代替二甲苯，以免中毒。（8） 地下工程外墙从顶板往下抹30CM宽的2CM厚的抹灰层.三元乙丙防水卷材从顶板外墙角往下25CM开始往上铺贴。六、三元乙丙(EPDM)橡胶防水卷材施工工艺1、工艺流程： 清理基层复杂部位附加防水层施工涂刷基层处理剂和基层胶粘剂涂刷铺贴卷材卷材收头部位处理。2、操作要点:1）基层处理:砂浆或混凝土找平层应抹平压光, 表面应坚实并充分干燥，不得有凹凸、松动、鼓包、起皮、裂缝、麻面等现象,2）基层阴阳角处应抹成圆弧状（R20mm)3)在铺设卷材防水层之前，应清除基层上灰尘、油脂等杂物，基层表面必须干净。4)卷材的铺设方法和适用范围：应根据工程类型、结构特点、防水部位及施工条件确定卷材与基层的铺设方法，三元乙丙卷材防水层可分为单层和叠层构造，具体应根据设计要求.对于单层防水构造，三元乙丙卷材的厚度应1.5mm；对于双层防水构造,三元乙丙卷材的厚度应2.4mm，不做附加层.5）粘贴法：本工程采用底板双层，第一层空铺焊边，第二层满粘、焊边。第二层在铺粘过程中长边与短边都要与第一层搭接边错位,错开宽度的幅度为1/3，2/3的卷材宽度，目的是防止搭接边漏焊造成漏水。6）卷材的放置:卷材在铺贴之前，需在合格基层上将卷材从紧卷状态下展开，使其从拉伸状态自由收缩，消除卷材在生产卷曲过程中产生的应力，避免以后卷材收缩造成空鼓.7）将卷材展开并定位；把卷材折回一半，使卷材底面暴露一半；折回的卷材应平滑、无皱折。8) 搅匀基层胶粘剂并用绒毛滚刷或毛刷把胶均匀涂布在基层和卷材上，不要结球,并保证使卷材和卷材两个表面都达到100 涂布，但不要在卷材搭接区涂刷基层胶粘剂;为保证焊接区不被刷胶污染，预留100mm，即可焊接.其中焊接部分为40mm，外留60mm。基层胶粘剂干燥至但指触不粘（不可过干）时，即开始铺贴卷材。9）操作时应将卷材沿长方向已涂胶一侧向外对折，对准基准线将涂过胶并干燥的一半卷材滚铺进涂过胶的基层上.铺贴时不能拉伸卷材,并避免出现皱折等缺陷;每铺完一幅卷材后,立即在卷材表面用力滚压，以保证卷材与基层粘结牢固;折回卷材未粘结的一半,按照上述工艺完成整幅卷材的铺贴。10）卷材与卷材的连接采用焊接方式，相邻卷材搭接定位，抹布清洁搭接区后，用焊接机焊接长边，短边与异形部位用手动焊机焊接，有效焊接宽度30mm，使搭接部位粘合，不要拉伸卷材或使卷材出现皱折；保证焊结牢固。11）基础底板与墙面(地下室外墙）施工缝处向上的双层三元乙丙上翻，上翻至自然水位以上500mm，施工缝进行防水加强处理：水泥基渗透结晶型防水涂料一遍；300mm宽，1.5mm厚聚氨酯防水涂料一遍。目的是进一步弥补施工缝砼自防水因施工缝出现的渗漏隐患，同时也避免因接茌处几何外形尺寸不规则而引起三元乙丙施工不规范造成渗漏现象发生。12）底板三元乙丙向立墙上翻后与聚氨酯接茌处的三元乙丙用三元乙丙专用胶条粘结，并用橡胶锤均匀敲打固定，以确保密实.聚氨酯刷至三元乙丙接茌处以下200mm,加玻璃丝布加强拉力，以防止此环节拉力不均造成渗漏隐患.13）施工人员必须穿平底鞋施工，专人负责检查焊接边是否有漏焊,平面是否有大颗粒砂石、铁钉等会破坏或影响三元乙丙卷材的物质,做到及时清除.防水工序施工完成在下一工序打保护层，绑钢筋和浇注商砼时有专人跟踪观察，有破坏防水层的部位立即修复。14)雨天、雪天、四级风以上、扬尘天气不能施工。七、质量要求与验收1、三元乙丙防水卷材及系统配套材料的品种、规格和性能应符合设计要求及汇源防水工法的规定。质量应符合国家相关标准的规定。2、三元乙丙防水卷材防水层的外观应平整、顺直，不得有扭曲和皱折。3、三元乙丙防水卷材防水层的铺贴方法和顺序应符合本工法要求，其搭接宽度应正确,接缝应严密。卷材搭接区应粘结牢固。4、完成的三元乙丙卷材防水层必须达到国家标准地下防水工程施工质量验收规范GB502082011的要求。5、防水层完成后，不得有渗漏及积水现象。八、施工注意事项 1 、接头处卷材搭接不良：接头搭接形式以及长边、短边的搭接宽度偏小，接头 处的粘结不密实、空鼓、接槎损坏；操作应按程序、弹标准线，使与卷材规格相符， 施工中齐线铺贴,使卷材搭接长边不小于 100mm，短边不小于 150mm。2、 空鼓:铺贴卷材的基层潮湿,不平整、不洁净，易产生基层与卷材间空鼓； 卷材铺设空气排除不彻底，也可使卷材间空鼓。注意施工时基层应充分干燥，卷材铺 设层间不能窝住空气。刮大风时不宜施工，因在凉胶时易粘上砂尘而造成空鼓。 3、 管根处防水层粘贴不良：在这种部位施工应仔细操作、清理应干净，铺贴卷 材不得有张嘴、翘边、折皱等问题。 4、 转角处渗漏水:转角处不易操作，面积较大.施工时注意留槎位置,保护好 留槎卷材，使搭接满足规定的宽度.
