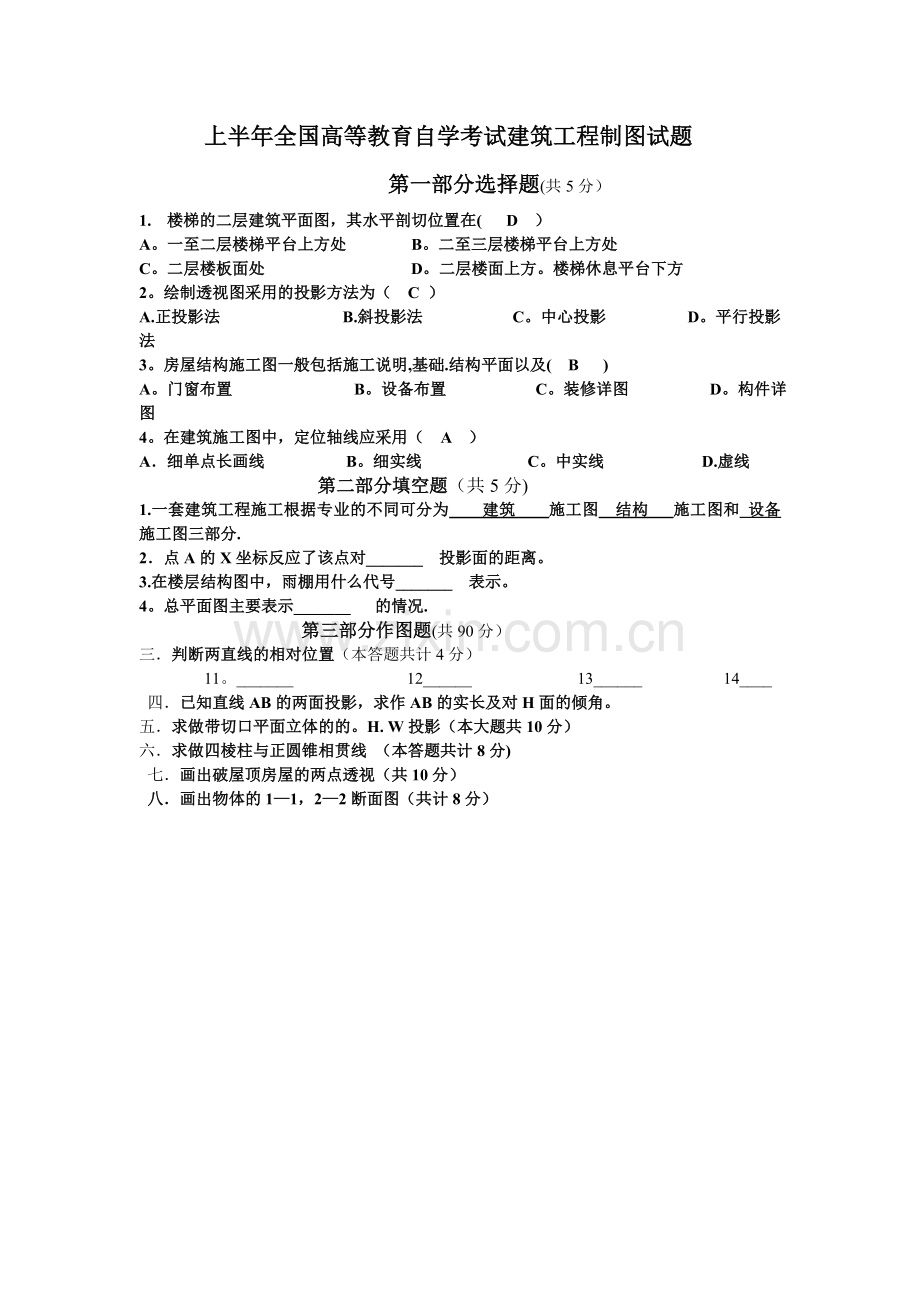

上半年全国高等教育自学考试建筑工程制图试题.doc

上半年全国高等教育自学考试建筑工程制图试题
第一部分选择题(共5分）
1. 楼梯的二层建筑平面图，其水平剖切位置在( D ）
A。一至二层楼梯平台上方处 B。二至三层楼梯平台上方处
C。二层楼板面处 D。二层楼面上方。楼梯休息平台下方
2。绘制透视图采用的投影方法为（ C ）
A.正投影法 B.斜投影法 C。中心投影 D。平行投影法
3。房屋结构施工图一般包括施工说明,基础.结构平面以及( B )
A。门窗布置 B。设备布置 C。装修详图 D。构件详图
4。在建筑施工图中，定位轴线应采用（ A ）
A．细单点长画线 B。细实线 C。中实线 D.虚线
第二部分填空题（共5分)
1.一套建筑工程施工根据专业的不同可分为 建筑 施工图 结构 施工图和 设备 施工图三部分.
2．点A的X坐标反应了该点对_______ 投影面的距离。
3.在楼层结构图中，雨棚用什么代号_______ 表示。
4。总平面图主要表示_______ 的情况.
第三部分作图题(共90分）
三．判断两直线的相对位置（本答题共计4分）
11。_______ 12______ 13______ 14____
四．已知直线AB的两面投影，求作AB的实长及对H面的倾角。
五．求做带切口平面立体的的。H. W投影（本大题共10分）
六．求做四棱柱与正圆锥相贯线 （本答题共计8分)
七．画出破屋顶房屋的两点透视（共10分）
八．画出物体的1—1，2—2断面图（共计8分）
