电气隐蔽工程技术交底.doc

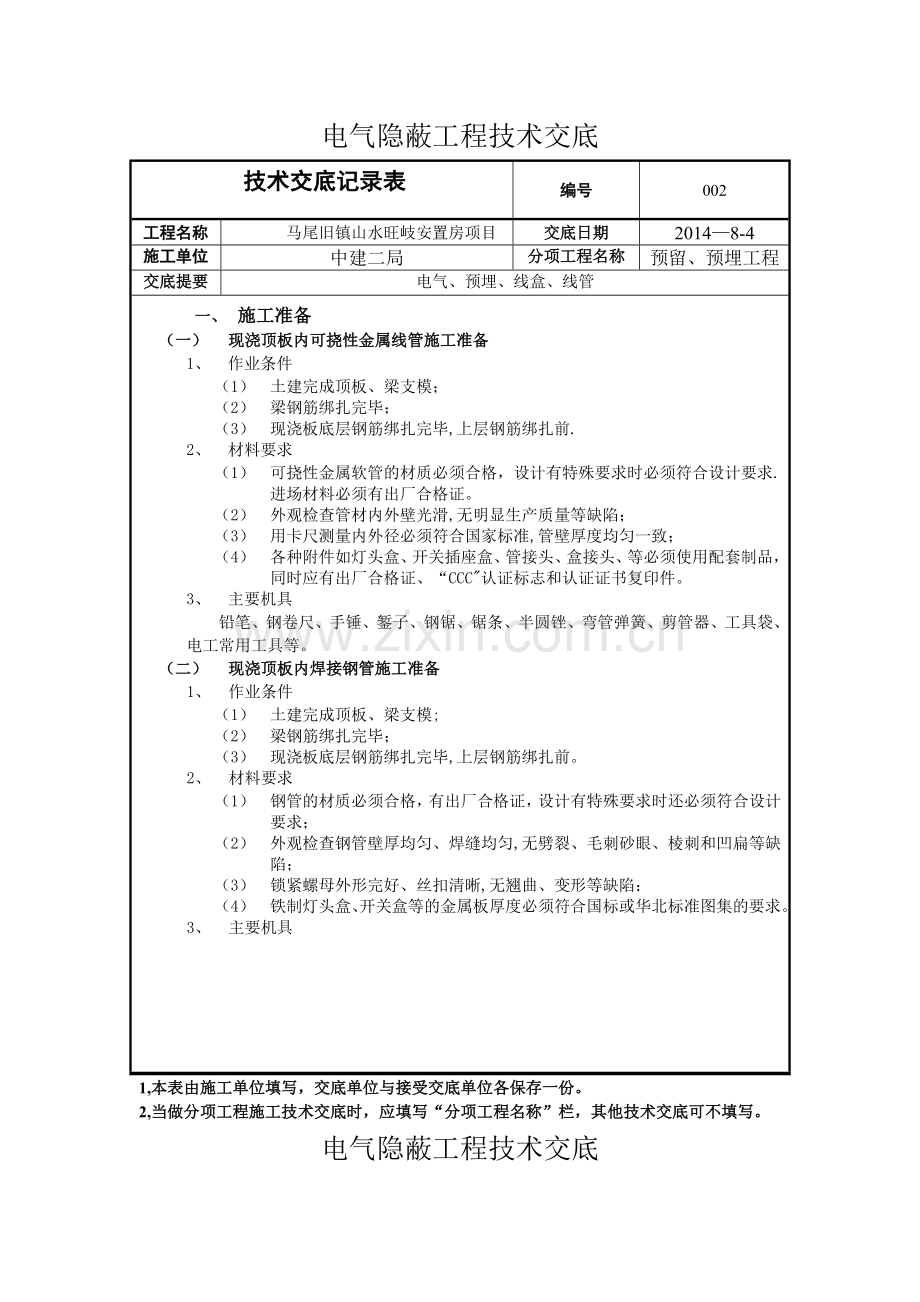

电气隐蔽工程技术交底
技术交底记录表

编号
002
工程名称
马尾旧镇山水旺岐安置房项目
交底日期
2014—8-4
施工单位
中建二局
分项工程名称
预留、预埋工程
交底提要
电气、预埋、线盒、线管
一、 施工准备
（一） 现浇顶板内可挠性金属线管施工准备
1、 作业条件
（1） 土建完成顶板、梁支模；
（2） 梁钢筋绑扎完毕；
（3） 现浇板底层钢筋绑扎完毕,上层钢筋绑扎前.
2、 材料要求
（1） 可挠性金属软管的材质必须合格，设计有特殊要求时必须符合设计要求.进场材料必须有出厂合格证。
（2） 外观检查管材内外壁光滑,无明显生产质量等缺陷；
（3） 用卡尺测量内外径必须符合国家标准,管壁厚度均匀一致；
（4） 各种附件如灯头盒、开关插座盒、管接头、盒接头、等必须使用配套制品，同时应有出厂合格证、“CCC"认证标志和认证证书复印件。
3、 主要机具
铅笔、钢卷尺、手锤、錾子、钢锯、锯条、半圆锉、弯管弹簧、剪管器、工具袋、电工常用工具等。
（二） 现浇顶板内焊接钢管施工准备
1、 作业条件
（1） 土建完成顶板、梁支模;
（2） 梁钢筋绑扎完毕；
（3） 现浇板底层钢筋绑扎完毕,上层钢筋绑扎前。
2、 材料要求
（1） 钢管的材质必须合格，有出厂合格证，设计有特殊要求时还必须符合设计要求；
（2） 外观检查钢管壁厚均匀、焊缝均匀,无劈裂、毛刺砂眼、棱刺和凹扁等缺陷；
（3） 锁紧螺母外形完好、丝扣清晰,无翘曲、变形等缺陷；
（4） 铁制灯头盒、开关盒等的金属板厚度必须符合国标或华北标准图集的要求。
3、 主要机具

1,本表由施工单位填写，交底单位与接受交底单位各保存一份。
2,当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

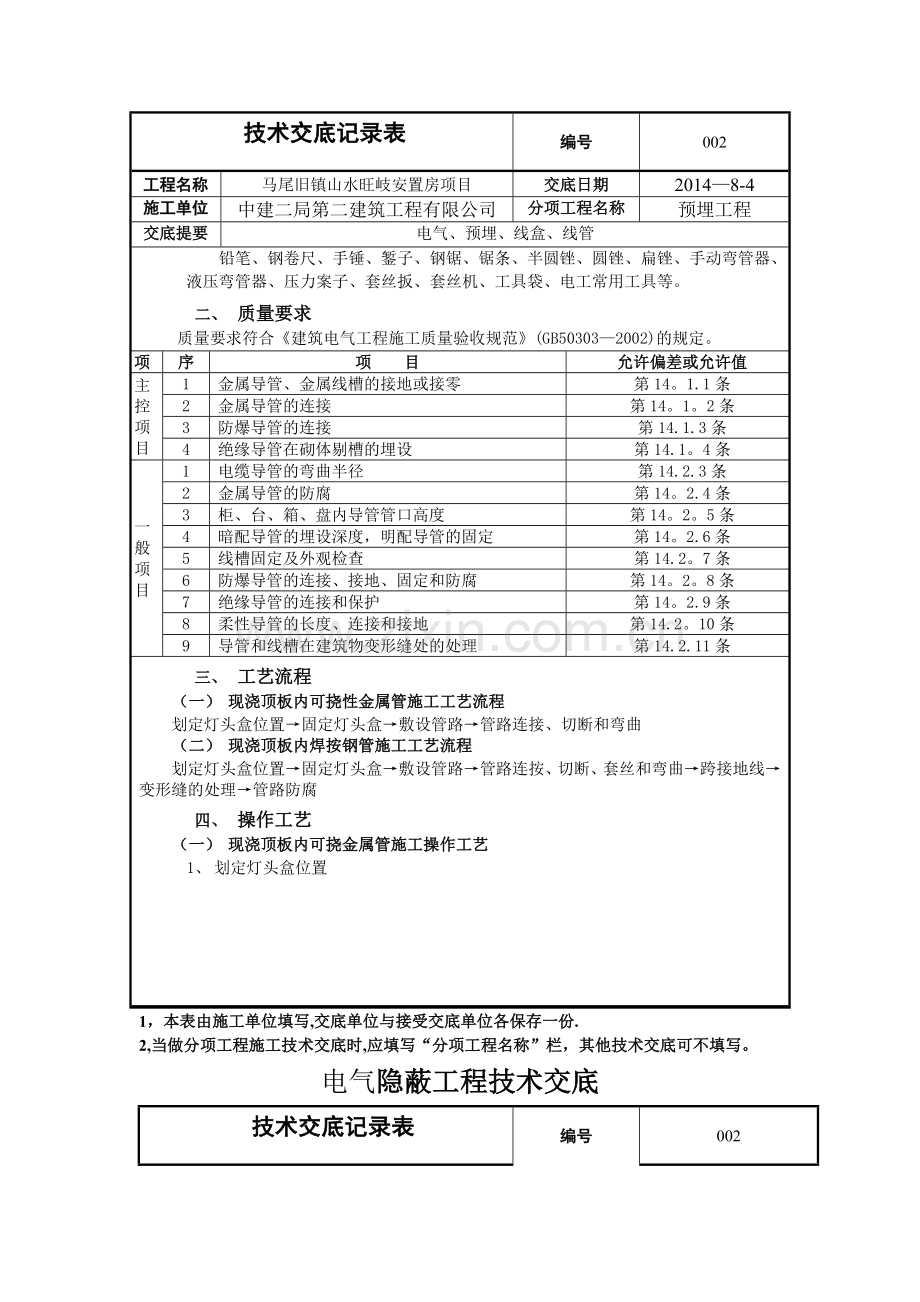

电气隐蔽工程技术交底
技术交底记录表

编号
002
工程名称
马尾旧镇山水旺岐安置房项目
交底日期
2014—8-4
施工单位
中建二局第二建筑工程有限公司
分项工程名称
预埋工程
交底提要
电气、预埋、线盒、线管
铅笔、钢卷尺、手锤、錾子、钢锯、锯条、半圆锉、圆锉、扁锉、手动弯管器、液压弯管器、压力案子、套丝扳、套丝机、工具袋、电工常用工具等。
二、 质量要求
质量要求符合《建筑电气工程施工质量验收规范》(GB50303—2002)的规定。
项
序
项 目
允许偏差或允许值
主控项目
1
金属导管、金属线槽的接地或接零
第14。1.1条
2
金属导管的连接
第14。1。2条
3
防爆导管的连接
第14.1.3条
4
绝缘导管在砌体剔槽的埋设
第14.1。4条
一般项目
1
电缆导管的弯曲半径
第14.2.3条
2
金属导管的防腐
第14。2.4条
3
柜、台、箱、盘内导管管口高度
第14。2。5条
4
暗配导管的埋设深度，明配导管的固定
第14。2.6条
5
线槽固定及外观检查
第14.2。7条
6
防爆导管的连接、接地、固定和防腐
第14。2。8条
7
绝缘导管的连接和保护
第14。2.9条
8
柔性导管的长度、连接和接地
第14.2。10条
9
导管和线槽在建筑物变形缝处的处理
第14.2.11条
三、 工艺流程
（一） 现浇顶板内可挠性金属管施工工艺流程
划定灯头盒位置→固定灯头盒→敷设管路→管路连接、切断和弯曲
（二） 现浇顶板内焊按钢管施工工艺流程
划定灯头盒位置→固定灯头盒→敷设管路→管路连按、切断、套丝和弯曲→跨接地线→变形缝的处理→管路防腐
四、 操作工艺
（一） 现浇顶板内可挠金属管施工操作工艺
1、 划定灯头盒位置

1，本表由施工单位填写,交底单位与接受交底单位各保存一份.
2,当做分项工程施工技术交底时,应填写“分项工程名称”栏，其他技术交底可不填写。
电气隐蔽工程技术交底
技术交底记录表

编号
002
工程名称
马尾旧镇山水旺岐安置房项目
交底日期
2014—8—4
施工单位
中建二局第二建筑工程有限公司
分项工程名称
预留、预埋工程
交底提要
电气、预埋、线盒、线管
为了保证灯头盒位置的准确，首先应该根据设计图纸要求的灯具的型号,计算出灯头盒位置,如普通座灯头吸顶安装、普通吊线灯安装,灯头盒应该安装在房间的中心,而日光灯的灯头盒不能放在房问的中心.根据计算出的位置在模板上画出位置线，以免发生错误.
固定灯头盒
根据画出的位置线。把灯头盒初步固定在钢筋上，为了施工方便可选用活底盒，盒固定后先打开底板，连接管路,安装盒接头,然后用废纸或其他柔性材料将盒填塞密实，再固定好底板并加强灯头盒的固定。灯头盒必须封堵严密，以免灰浆渗人造成管路堵塞。
2、敷设管路
管路必须敷设在上下层钢筋之间,与钢筋绑扎固定。根据去向的不同,可以分为三种惰况，第一种是从楼面内向上层引出的管路,第二种是从顶板向下引的管路，如向非承重隔墙板引出的开关管路，第三种是只在现浇顶板内敷设的管路。
对于从楼地面向上层引出的管路,必须保证在上层墙体位置线内引出，可以参照土建梁或墙体的钢筋位置,注意向上部分管路不要跨越轴线而形成交叉，以兔给后续施工带来不必要的麻烦。管口必须封堵严密,可以采用管堵封堵。在土建楼层放线后及时检查，对超出墙体线的管路，要及时进行处理,如果是根部超出,必须进行剔凿然后重新接管，如果是上部超出墙体线只需将其扳正，但要注意不能用力过猛,避免管路折断或变形。对于只在现浇顶板内敷设的管路首先应该截取长度适当的管路，把管路一端与盒接头连接,井将盒接头与灯头盒固定，然后连接另一端。连接后把管路与钢筋绑扎固定。
3、管路连接包括管路与管路的连接和管路与灯头盒的连接两种情况:
(1)管路与管路的连接：使用与管路配套的接头。连接前注意首先要切割金属软管,保证管路接头平齐、平稳地插人套管中，插接要到位。必要时可用力转动套管，保证连接可靠。套管连接的管路应保持平直。
（2）管路与灯头盒的连接：使用配套的盒接头。首先根据两个灯头盒位置,截取适当长度的管路，长度不够时可以连接使用.按照上面套管与管路连接的办法,把盒接头的一端与管路连接,把盒接头的另一端插入盒内,并用配套的锁母固定.安装另一端的灯头盒时,盒接头安装后，可将管路或灯头盒稍撬起后插入并用配套的锁母固定.
4、管路的切断
对于直径在20mm以下的管路可以使用专用的剪管器进行剪切,注意不能使切断的管口发生变形,对于直径在20mm以上的管路可以使用钢锯锯断，但必须用钢锉把管口内外的毛刺修整平齐。不能出现斜口，以避免接管时出现质量问题.
1,本表由施工单位填写，交底单位与接受交底单位各保存一份。
2,当做分项工程施工技术交底时,应填写“分项工程名称”栏，其他技术交底可不填写。
电气隐蔽工程技术交底
技术交底记录表

编号
002
工程名称
马尾旧镇山水旺岐安置房项目
交底日期
2014-8-4
施工单位
中建二局第二建筑工程有限公司
分项工程名称
预留、预埋工程
交底提要
电气、预埋、线盒、线管
（二） 现浇顶板内焊接钢管施工操作工艺
1、划定灯头盒位置
与可挠性金属管的方法相同。
2、固定灯头盒
根据画出的位置线，把灯头盒初步固定在钢筋上,为了施工方便可选用活底盒,盒固定后先打开底板，连接管路，安装根母锁母，然后用废纸或其他柔性材料将盒填塞密实，再固定好底板并加强灯头盒的固定。为了避兔扰动钢筋的位置,采用高为9Omm的灯头盒,钢管直接进盒,不必做灯叉弯。灯头盒必须封堵严密，以兔灰浆渗入造成管路堵塞。
3、敷设管路
管路必须敷设在上下层钢筋之间，与钢筋绑扎固定。根据去向的不同，可以分为三种情况,第一种是从楼面内向上层引出的管路,第二种是从顶板向下引的管路，如向非承重隔墙板引出的开关管路，第三种是只在现浇顶板内敷设的管路.
（1）对第一种和第三种情况基本与可挠性金属线管做法相同。
(2) 对第二种情况由于钢管不容易弯曲，只能提前测定好位置,在模板上用开孔器钻孔，将弯管插入模板下。
4。管路连接
包括管路与管路的连接和管路与盒的连接两种情况：
（1）管路与管路的连接:现浇顶板内暗敷设的管路采用套管焊接的方法连接,为了保证连接质量，一般需要特别加工定做套管,要求套管的内径比所连接的钢管外径大2mm，套管的长度为所连接的钢管外径的2.2倍。连接时首先把钢管的一端插入套管的l/2处,电焊点焊固定后插入另一端,然后焊接，要求焊接牢固、严密，不得有夹渣、咬肉等。
（2)管路与盒的连接:首先根据灯头盒位置，截取适当长度的钢管，管的一端应提前套好丝扣,丝扣的长度在15mm左右，上好锁母后用锁母与灯头盒固定。多根钢管进入一个灯头盒时，该灯头盒要等所有进盒钢管接入后再固定。
5、管路的切断
切断管路使用砂轮锯或钢锯，注意锯出的管口应平齐、不得有斜口。锯断后应清除毛刺。
6、管路的套丝
管路套丝一般使用套丝机或手动套丝扳。使用套丝机时,应注意加油润滑；使用手动套丝扳时，应注意均匀用力，管径大于32mm时，必须分三次套成，以保证丝扣完整清晰.

1，本表由施工单位填写，交底单位与接受交底单位各保存一份。
2,当做分项工程施工技术交底时,应填写“分项工程名称”栏，其他技术交底可不填写.
电气隐蔽工程技术交底
技术交底记录表
编号
002
工程名称
马尾旧镇山水旺岐安置房项目
交底日期
2014—8-4
施工单位
中建二局第二建筑工程有限公司
分项工程名称
预留、预埋工程
交底提要
电气、预埋、线盒、线管
7、钢管的弯曲
对管径在25mm及以下的钢管可在现场使用手动弯管器现场弯制,可用脚踩住钢管的一端然后扳动弯管器,逐步弯出所需要的弯度。注意选取与钢管规格相对应的弯管模具,模具放好后,压动压杆或开动电动弯管器的液压泵，注意观察钢管的弯曲情况，达到所需要的弯曲后,及时停止液压动作。埋人地下或混凝土的管路，弯曲半径不小于钢管外径的10倍，弯扁程度不大于钢管外径的l/10。
8、跨接地线
对盒两端的钢管必须焊接跨接地线，并与灯头盒点焊,跨接地线的焊接长度不小于圆钢筋直径的6倍。
9、管路的防腐
埋入现浇顶板的钢管内壁必须做防腐处理,可采用灌防锈漆的办法，做好内壁防腐的钢管应注意保持通风于燥，以保证防锈漆干透。外壁不需做防腐处理，但必须清除铁锈等,以利于钢管和混凝土的结合。
五、 应注意的质量问题
1、划定灯头盒位置时，容易出现灯位在房问内不居中的质量问题,可在施工前认真审图,注意房间内是否有吊壁柜的原因。
2、固定灯头盒时电线管路内流入灰浆,造成堵管现象,可在堵盒前首先堵好管日。
3、钢管煨弯时出现凹扁过大,弯曲半径不够的情况，。注意在使用手动弯管器时，受力点要适当移动；使用液压弯管器时,模具要配套，焊接钢管的焊缝不应放在侧面;钢管直径大于80mm时,最好到专业厂家加工定做.
4、跨接地线焊接长度不够,焊缝不饱满、出现夹渣、咬肉等质量问题，是由于操作人员责任心不强，应加强自检、互检并加强技术培训。

审核人

交底人

接受交底人

1,本表由施工单位填写，交底单位与接受交底单位各保存一份。
2,当做分项工程施工技术交底时,应填写“分项工程名称”栏，其他技术交底可不填写.
