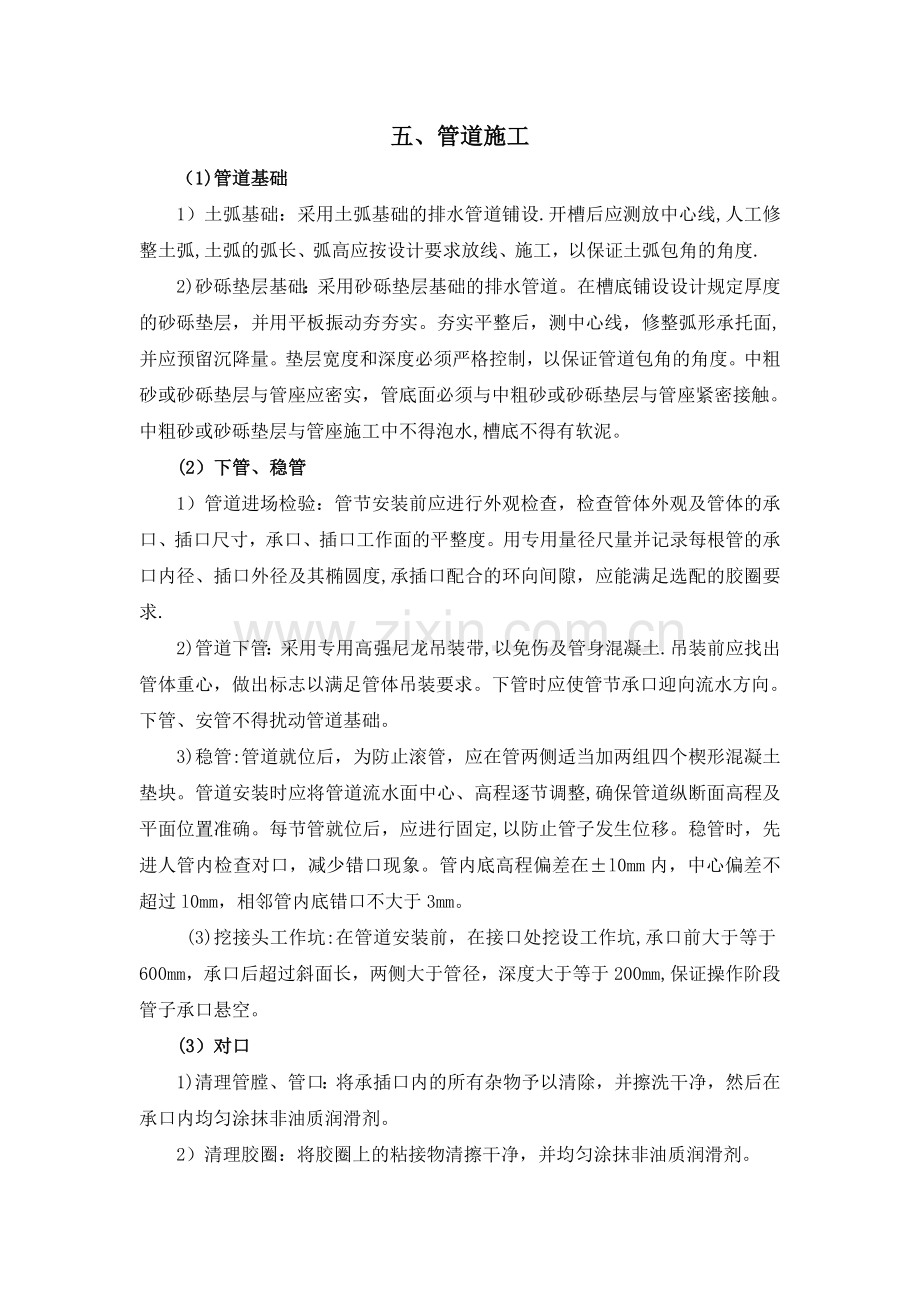

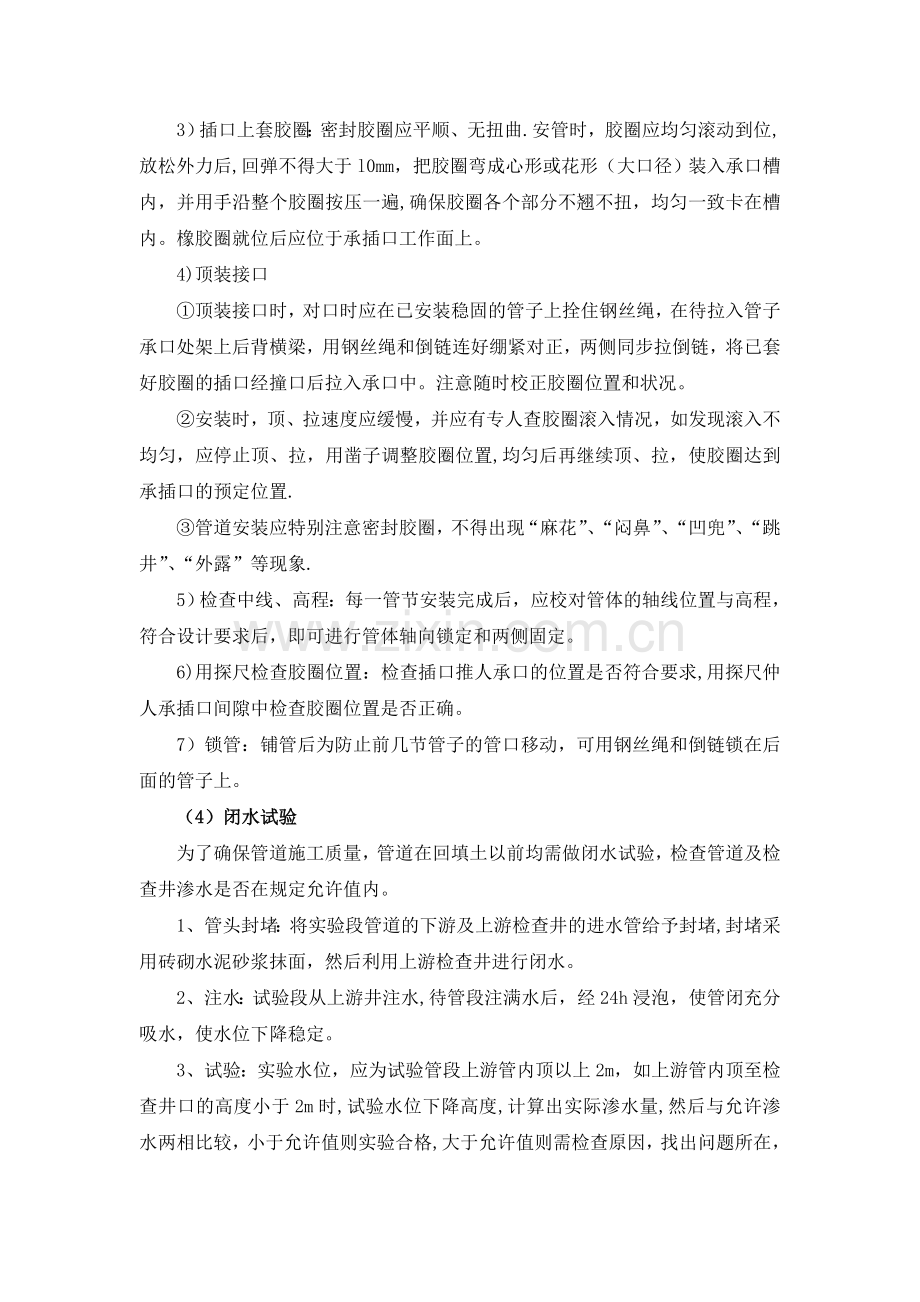

混凝土管道施工.doc

五、管道施工（1)管道基础1）土弧基础：采用土弧基础的排水管道铺设.开槽后应测放中心线,人工修整土弧,土弧的弧长、弧高应按设计要求放线、施工，以保证土弧包角的角度.2)砂砾垫层基础：采用砂砾垫层基础的排水管道。在槽底铺设设计规定厚度的砂砾垫层，并用平板振动夯夯实。夯实平整后，测中心线，修整弧形承托面,并应预留沉降量。垫层宽度和深度必须严格控制，以保证管道包角的角度。中粗砂或砂砾垫层与管座应密实，管底面必须与中粗砂或砂砾垫层与管座紧密接触。中粗砂或砂砾垫层与管座施工中不得泡水,槽底不得有软泥。(2）下管、稳管1）管道进场检验：管节安装前应进行外观检查，检查管体外观及管体的承口、插口尺寸，承口、插口工作面的平整度。用专用量径尺量并记录每根管的承口内径、插口外径及其椭圆度,承插口配合的环向间隙，应能满足选配的胶圈要求.2)管道下管：采用专用高强尼龙吊装带,以免伤及管身混凝土.吊装前应找出管体重心，做出标志以满足管体吊装要求。下管时应使管节承口迎向流水方向。下管、安管不得扰动管道基础。3)稳管:管道就位后，为防止滚管，应在管两侧适当加两组四个楔形混凝土垫块。管道安装时应将管道流水面中心、高程逐节调整,确保管道纵断面高程及平面位置准确。每节管就位后，应进行固定,以防止管子发生位移。稳管时，先进人管内检查对口，减少错口现象。管内底高程偏差在l0mm内，中心偏差不超过l0mm，相邻管内底错口不大于3mm。 (3)挖接头工作坑:在管道安装前，在接口处挖设工作坑,承口前大于等于600mm，承口后超过斜面长，两侧大于管径，深度大于等于200mm,保证操作阶段管子承口悬空。(3）对口1)清理管膛、管口：将承插口内的所有杂物予以清除，并擦洗干净，然后在承口内均匀涂抹非油质润滑剂。2）清理胶圈：将胶圈上的粘接物清擦干净，并均匀涂抹非油质润滑剂。3）插口上套胶圈：密封胶圈应平顺、无扭曲.安管时，胶圈应均匀滚动到位,放松外力后,回弹不得大于l0mm，把胶圈弯成心形或花形（大口径）装入承口槽内，并用手沿整个胶圈按压一遍,确保胶圈各个部分不翘不扭，均匀一致卡在槽内。橡胶圈就位后应位于承插口工作面上。4)顶装接口顶装接口时，对口时应在已安装稳固的管子上拴住钢丝绳，在待拉入管子承口处架上后背横梁，用钢丝绳和倒链连好绷紧对正，两侧同步拉倒链，将已套好胶圈的插口经撞口后拉入承口中。注意随时校正胶圈位置和状况。安装时，顶、拉速度应缓慢，并应有专人查胶圈滚入情况，如发现滚入不均匀，应停止顶、拉，用凿子调整胶圈位置,均匀后再继续顶、拉，使胶圈达到承插口的预定位置.管道安装应特别注意密封胶圈，不得出现“麻花”、“闷鼻”、“凹兜”、“跳井”、“外露”等现象.5）检查中线、高程：每一管节安装完成后，应校对管体的轴线位置与高程，符合设计要求后，即可进行管体轴向锁定和两侧固定。6)用探尺检查胶圈位置：检查插口推人承口的位置是否符合要求,用探尺仲人承插口间隙中检查胶圈位置是否正确。7）锁管：铺管后为防止前几节管子的管口移动，可用钢丝绳和倒链锁在后面的管子上。（4）闭水试验为了确保管道施工质量，管道在回填土以前均需做闭水试验，检查管道及检查井渗水是否在规定允许值内。1、管头封堵：将实验段管道的下游及上游检查井的进水管给予封堵,封堵采用砖砌水泥砂浆抹面，然后利用上游检查井进行闭水。2、注水：试验段从上游井注水,待管段注满水后，经24h浸泡，使管闭充分吸水，使水位下降稳定。3、试验：实验水位，应为试验管段上游管内顶以上2m，如上游管内顶至检查井口的高度小于2m时,试验水位下降高度,计算出实际渗水量,然后与允许渗水两相比较，小于允许值则实验合格,大于允许值则需检查原因，找出问题所在，进行处理。如渗水部分不易看出，可在水内掺一些红粉，使渗水部位位置显形,便于处理，然后重新进行闭水试验，直至符合规范要求.
