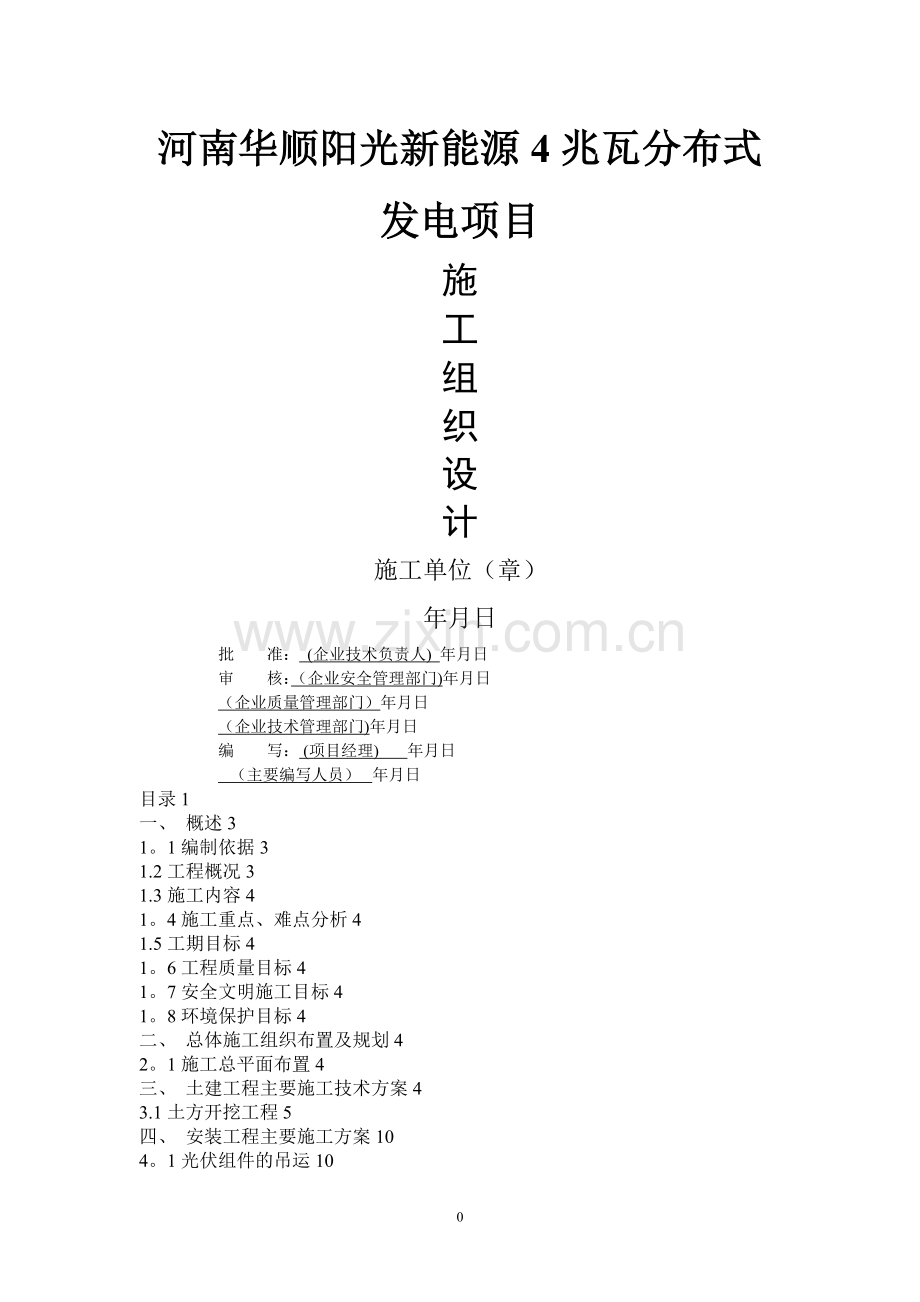

屋面光伏施工组织设计.doc

河南华顺阳光新能源4兆瓦分布式发电项目施工组织设计施工单位（章）年月日批 准：(企业技术负责人)年月日审 核：（企业安全管理部门)年月日（企业质量管理部门）年月日（企业技术管理部门)年月日编 写：(项目经理) 年月日 （主要编写人员） 年月日目录1一、 概述31。1编制依据31.2工程概况31.3施工内容41。4施工重点、难点分析41.5工期目标41。6工程质量目标41。7安全文明施工目标41。8环境保护目标4二、 总体施工组织布置及规划42。1施工总平面布置4三、 土建工程主要施工技术方案43.1土方开挖工程5四、 安装工程主要施工方案104。1光伏组件的吊运104。2支架安装104。3组件安装104。4汇流箱安装124.5逆变器安装124。6其他电器设备安装124。7防雷与接地134.8桥架安装134。9电缆敷设14五、 设备和系统调试145。1光伏组串调试145.2逆变器调试155。3其他电气设备调试16六、 施工进度及措施166。1进度主要节点工期166.2工期保证措施166。3资源配置17七、 工程质量的技术组织措施187。1质量方针187.2质量目标187。3质量保证体系187。4质量保证措施197.5施工“质量通病”防范、处理、控制措施20八、 安全生产的技术组织措施208。1安全目标208。2安全保证体系208。3安全保证措施22九、 文明施工249。1文明施工管理目标249。2文明施工管理体系249.3文明施工保证措施25十、保修及技术培训服务26十一、附件2611。1施工总平面图2711。2施工进度计划表2817一、概述1.1编制依据 1。1。1合同文件及业主、设计院提供的施工图纸、资料 1。1。2高处作业吊篮 GB191552003 1.1.3起重机械安全规程 GB6067.12010 1。1。4建筑施工高处作业安全技术规范JGJ80-1991 1。1。5混凝土结构工程施工质量验收规范GB50204-2002 1。1.6建筑地基基础工程施工质量验收规范GB502022002 1.1.7建筑施工现场环境与卫生标准 JGJ1462004 1。1。8光伏系统并网技术要求 GB/T19939-2005 1。1。9光伏发电站施工规范GB507942012 1.1。10建筑电气工程施工质量验收规范 GB503032002 1.1.11电气装置安装工程电气设备交接试验标准 GB501502006 1。1。12电气装置安装工程盘、柜及二次回路接线施工及验收规范GB50171-1992 1。1.13电缆线路敷设操作规程 Q/20Y 7105-2008 1.1.14钢结构工程施工质量验收规范GB502052001 1.1.15施工现场临时用电安全技术规范 JGJ462005 1.1。16安全防范工程技术规范GB50348 1.1.17电力建设安全工作规程DL5009 1。1.18电力建设施工质量验收及评定规程DL/T5210 1。1。19电气装置安装工程 接地装置施工及验收规范 GB50169 1.1.20我公司的人力、物力、机械资源情况1.2工程概况1.2。1工程名称：河南华顺阳光新能源4兆瓦分布式发电项目; 1.2。2工程地址：河南驻马店前进路华顺阳光新能源有限公司1#，4#厂房屋顶; 1。2。3日照小时数:年日照小时数平均值为1450小时；1。2。4太阳能组件：275Wp 单晶硅光伏组件； 1.2.5并网方式： 1。2.6系统主要内容：单晶硅光伏组件，支架系统,智能汇流箱，光伏逆变器,箱式变压器，电缆桥架等附件； 1。2。7项目名称：河南华顺阳光新能源4兆瓦分布式发电项目业 主：中石化新星河南新能源开发有限公司设计单位：河北冀电电力工程设计咨询有限公司承建单位：河南神华建安工程有限责任公司1。3施工内容 1。3.1光伏组件的安装（含接线)。 1。3。2光伏专用夹具(支架)及导轨安装. 1。3。3汇流箱及逆变器（含逆变器房）安装。 1。3。4光伏专用电缆、直流电缆、低压动力电缆、高压电缆、光缆及其他通讯电缆的敷设(含电缆头制作). 1.3.5高低压开关柜、升压变压器安装。 1。3.6电缆桥架、电气保护管安装。 1。3.7防雷、电气设备接地材料的安装. 1.3。8电气防火堵料的施工。 1.3.9电气设备、线路调试. 1.3.10清洗设施安装. 1。3。11光伏电站监控、通讯及系统集成。1。4施工重点、难点分析 1。4.1光伏组件每箱重量520KG,在运输中为有效保护屋顶，需搭设临时物料堆放平台； 1。4。2光伏组件在阳光的照射下，会产生电流，将组件串联后会形成很高的直流电压,20个光伏组件串联后形成的电压约600VDC，施工过程中要注意防触电； 1。4。3光伏发电站接地系统的施工工艺及要求除应符合现行国家标准电气装置安装工程 接地装置施工及验收规范GB50169的相关规定外,还应符合设计文件的要求. 1。4.4人员上下屋顶注意分开分批,在屋顶上施工人员尽量分散作业，避免发生意外； 1。4。5由于彩钢瓦屋面没有安全防护措施,因此必须在整个彩钢瓦屋面用脚手架搭设安全防护栏，上下屋面搭设斜坡上下梯。1。5工期目标 本工程工期目标为：2016年12月20日开工，2017年6月30日工程竣工，全部并网发电。1.6工程质量目标 本工程施工项目质量满足招标文件和设计文件要求，符合国家和行业标准,所承建工程达到优良等级，单位合格率为100%，单位工程优良率85%以上。1.7安全文明施工目标本工程安全施工实现“双零”目标,杜绝重大人身伤亡事故、重大机械设备损坏事故、重大火灾事故，轻伤率控制在千分之三,创建安全文明施工样板工程。1.8环境保护目标 本工程环境保护目标：环境污染事故为零，严格落实环保措施，废弃物处理符合规定，车辆、设备尾气排放符合大气污染物的综合排放标准。二、总体施工组织布置及规划2。1施工总平面布置 现场办公、生活设施布置在业主指定的场地内，所有房屋统一采用彩钢板房。 （1）办公室：根据项目部管理机构设置和人员办公需要,建设办公用房40平方米。保持宽敞、明亮、整洁。 （2）生活住房：本工程高峰人数约50人，除业主指定宿舍外，建设生活住房200平方米，与办公室、食堂统一布置。内部设施保持整洁，生活用品分类统一存放.宿舍内建立管理制度，并落实防火、安全、卫生负责人. (3)临时生产设施：采取相对集中,方便施工的原则。 （4）供水、供电:由业主方提供临时用水、用电.三、土建工程主要施工技术方案3。1土方开挖工程 （1）逆变、箱变基础,电缆沟等施工放线后，采用机械开挖,夯实.四、安装工程主要施工方案4。1光伏组件的吊运物料进厂后必须严格安装事先选定的吊点进行卸货,准备调运,不能直接从汽车上起吊，吊至屋面后根据光伏组件方阵的排布尽快分散，同时做好纸箱、栈板等废料的回收工作,吊运过程中屋面必须有人指挥，不得盲目操作，确保安全第一.为方便钢导轨、光伏板以及其他施工材料在屋面的转运，拟在厂房区域设置吊装点。根据吊装点厂房的高度以及吊车的性能参数比选，选择50T与25T两种汽车吊，吊装到屋顶的组件及时开箱并迅速分散至各个区域进行安装.4。2支架安装 4。2。1 为规范施工过程,支架安装前应作下列准备工作：支架到场后应作下列检查：（1）外观及保护层应完好无损。(2)型号、规格及材质应符合设计图纸要求，附件、备件应齐全。（3）产品的技术文件安装说明及安装图应齐全。 4。2.2支架宜存放在能避雨、雪、风、沙的场所，存放处不得积水，应做好防潮防护措施。保管期间应定期检查，做好防护工作。 4.2。3支架安装和紧固应符合下列要求：（1） 组合式支架宜采用先组合框架后组合支撑及连接件的方式进行安装。（2) 螺栓的连接和紧固应按照厂家说明和设计图纸上要求的数目和顺序穿放。不应强行敲打，不应气割扩孔。 4.2.4 支架安装的垂直度和角度应符合下列规定：(1） 支架垂直度偏差在数据允许的范围之内。(2) 对不能满足安装要求的支架，应责成厂家进行现场整改。4。3组件安装本项目采用单晶硅光伏组件. 4.3.1 组件安装前应作如下准备工作： (1)光伏支架的安装工作应通过质量验收。 （2）组件的型号、规格应符合设计要求。 (3）组件的外观及各部件应完好无损. （4)安装人员应经过相关安装知识培训和技术交底。 4.3。2 组件安装方法：（1）同一坡面屋顶彩钢瓦上排布的光伏板，由于该厂房面积较大,按照施工图纸分区分批分片进行安装.每个区域从一边往另一边逐块固定，固定牢固，紧固后的螺栓应打标记。 （2)螺栓紧固力矩要达到表中所示数值。螺栓规格力矩值（N。m）螺栓规格(mm)力矩值(N.M）M88.8-10.8M1678。5-98。1M1017。722.6M1898。0127.4M1231。439。2M20156。9196.2M1451.0.60。8M24274。6313。2 （3）组件的串并联接线应和组件板的固定保持同步，由于组件板与彩钢瓦之间的空间狭小，以免组件板全部固定结束后，对组件串并联接线造成困难. 4。3。3 组件的安装应符合下列规定: （1)光伏组件安装应按照设计图纸进行. （2）组件固定螺栓的力矩值应符合制造厂或设计文件的规定. (3)组件安装允许偏差应符合国家相关规定: 4。3.4 组件之间的接线应符合以下要求: （1)组件连接数量和路径应符合设计要求。 (2）组件间防水接插头应连接牢固。 （3) 组串连接后开路电压和短路电流应符合设计要求。 (4) 组件间连接线用轧带绑扎,整齐、美观。 4。3。5 组件的安装和接线还应注意如下事项: （1） 组件在安装前或安装完成后应进行抽检测试，并形成测试记录。 （2) 组件安装和移动的过程中,不应拉扯导线. （3) 组件安装时,不应造成玻璃和背板的划伤或破损. (4） 组件之间连接线不应承受外力。 （5） 同一组串的正负极不宜短接。 （6） 单元间组串的跨接线缆如采用架空方式敷设, （7) 施工人员安装组件过程中不应在组件上踩踏. (8） 进行组件连线施工时,施工人员应配备安全防护用品。不得触摸金属带电部位。 （9） 对组串完成但不具备接引条件的部位，应用绝缘胶布包扎好。 （10) 严禁在雨天进行组件的连线工作。 (11） 每个组件板均要张贴组件标签,标签清晰,张贴牢固. 4.3.6 组件接地应符合下列要求: (1） 带边框的组件应将边框可靠接地。 (2） 不带边框的组件，其接地做法应符合制造厂要求. （3） 组件接地电阻应符合设计要求。4。4汇流箱安装 4。4。1 汇流箱安装前应做如下准备： （1） 汇流箱的防护等级为户外型，防尘防水等级在 IP65 以上，其余技术标准应符合设计文件和合同文件的要求。 （2） 汇流箱内元器件完好,连接线无松动。 （3） 安装前汇流箱的所有开关和熔断器须断开. （4）所有汇流箱的进出线孔均要做好密封封堵，防止雨水及灰尘进入。 4.4.2 汇流箱安装应符合以下要求： （1) 安装位置应符合设计要求。支架和固定螺栓应为镀锌件。 （2) 地面悬挂式汇流箱安装的垂直度允许偏差应小于 15mm。 （3） 汇流箱的接地应牢固、可靠.接地线的截面应符合设计要求， （4) 汇流箱进线端及出线端与汇流箱接地端绝缘电阻不小于设计规定 （5) 汇流箱组串电缆接引前必须确认组串处于断路状态。4。5逆变器安装 4。5。1 逆变器安装前应作如下准备： 逆变器安装前,应具备下列条件:(1） 检查外观，确保外观完好，不漏雨。（2) 逆变器安装的基础底座已经做好并强度已达到可以设计要求。 (3）检查安装逆变器的型号、规格应正确无误；逆变器外观检查完好无损. (4) 运输及就位的机具应准备就绪，且满足荷载要求. （5） 大型逆变器就位时应检查道路畅通，且有足够的场地。 4。5。2 逆变器的安装与调整应符合下列要求： (1)基础底座高度高出地平面约 100mm.逆变器应有明显的可靠接地。 （2） 逆变器的安装方向、安装位置应符合设计规定。 （3） 逆变器安装在震动场所，应按设计要求采取防震措施。 (4） 逆变器与基础底座之间固定应牢固可靠。 (5） 逆变器内专用接地排必须可靠接地，金属盘门应用接地软导线与金属构架或接地排可靠接地。 (6） 逆变器直流侧电缆接线前必须确认汇流箱侧有明显断开点，电缆极性正确、绝缘良好。 （7） 逆变器交流侧电缆接线前应检查电缆绝缘,校对电缆相序。 （8） 电缆接引完毕后,逆变器本体的预留孔洞及电缆管口应做好封堵。4。6其他电器设备安装这里的其它电气设备主要包括高压柜、监控及显示设备等. 4。6。1 光伏电站其它电气设备的安装应符合现行国家有关电气装置安装工程施工及验收规范的要求。 4。6。2 光伏电站其它电气设备的安装应符合设计文件和生产厂家说明书及订货技术条件的有关要求. 4。6。3 安防监控设备的安装应符合安全防范工程技术规范GB 50348 的相关规定。 4。6。4 环境监测仪的安装应符合设计和生产厂家说明书的要求。4。7防雷与接地 4.7.1 光伏电站防雷与接地系统安装应符合电气装置安装工程 接地装置施工及验收规范GB 50169 的相关规定。 4。7。2 光伏系统的金属支架应与建筑物接地系统可靠连接。 4。7.3同一阵列光伏板顺次连接，阵列的首位两端分别与导轨连接,导轨通过扁钢连接。 4。7。4每个阵列通过扁钢与接地干线贯通，分两路沿主桥架引下至接地网。4.8桥架安装 4。8.1 屋顶直流电缆敷设用电缆桥架，此部分电缆桥架利用光伏钢支架上固定导轨，用桥架压板将桥架固定在导轨上.（1)电缆桥架安装要领电缆桥架采用连接片螺栓连接,电缆桥架与支架的固定采用压板固定。施工中要严格按照设计文件要求实施,同时应满足施工规范规定要求.注意实施时应满足对电缆桥架的同层水平间距一致性的要求。本工程中电缆桥架固定在导轨上，导轨固定在光伏夹具上。电缆桥架安装要领如下：电缆桥架及其支架和引入或引出的金属电缆导管必须接地(PE)或接零（PEN)可靠。镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于 2个有防松螺帽或防松垫圈的连接固定螺栓。当设计无要求时,电缆桥架水平安装的支架间距为 1。53m；垂直安装的支架间距不大于 2m。 （2) 桥架安装桥架的连接采用专用的桥架连接板,桥架与支架间螺栓、桥架连接板螺栓固定紧固无遗漏，螺母位于桥架外侧；桥架连接或固定严禁使用焊接。电缆桥架转弯处的弯曲半径，不小于桥架内电缆最小允许弯曲半径，电缆最小允许弯曲半径应符合相关规范规定。电缆敷设完毕,桥架进出变电所或其他穿墙处应做好防火封堵。 （3）桥架接地金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地（PE)或接零(PEN）可靠,且必须符合下列规定:金属电缆桥架及其支架全长应不少于2 处与接地（PE）或接零(PEN)干线相连；镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端有不少于 2 个防松螺帽或防松垫圈的连接固定螺栓；非镀锌桥架间连接板的两端跨接铜芯接地线,接地线最小允许截面积不小于 4mm 。电缆桥架接地，接地干线为通长扁钢（圆钢），每隔5m 用螺栓固定一次，并用螺栓以弹簧垫圈压紧.4。9电缆敷设 4。9。1 电缆、电线敷设施工要领电缆敷设严禁有绞拧、护层断裂和表皮严重划伤等缺陷.电缆敷设排列整齐,水平敷设的电缆、首尾两端、转弯两侧及每隔 5-10m 处设固定点:敷设于垂直桥架内的电缆符合设计要求。交流单芯电缆或分相后的每相电缆固定用的夹具和支架不形成闭合铁磁回路。配线前进行数量、规格、型号检查，应符合施工图要求。配线前电缆两端必须标明电缆编号。 4.9。2电缆、电线敷设施工措施(1)电缆到达现场,应检查核对电缆的规格、型号、数量是否与施工图要求相符. (2）电缆必须具备合格证、敷设前，应先进行绝缘电阻测定合格后方可进行敷设. （3）电缆敷设前，应据施工图检查电缆保护管、电缆桥架、电缆沟支架等是否安装完毕,整个路线有无障碍，保证电缆敷设渠道的畅通与完好。 （4)电缆敷设时，其支持点间距、弯曲半径应符合规范要求。 （5）电缆穿过保护管进出口,应填塞密封. （6)电缆终端头的制作，应经培训的熟练技术工人进行操作,并做好绝缘测试、耐压试验。 （7)电缆敷设时设专业人统一指挥专人负责，若电缆敷设遇不宜滚转滑行处,需用人工传递到位. (8）电缆敷设完，端头必须防水、防潮进行密封处理. （9）电线、电缆配线的技术要点配线前进行数量、规格、型号检查,应符合施工图要求，相色按规范分清。本工程的电缆电线应进行进货检验，确认具备合格证或其它质保资料.所有进建筑物的电缆在进户处都必须可靠地做好重复接地。剥切导线时应注意不损伤线芯，连接前应注意先去除线芯表层的氧化膜.终端头制作必须使用专用压接工具，压接模具必须与电缆规格相匹配。导线进出管口处应加护口，要求先紧护口后穿线,垂直管口应做密封处理.电缆线路的施工应符合电气装置安装工程 电缆线路施工及验收规范GB50168 的相关规定；安防综合布线系统的线缆敷设应符合建筑与建筑群综合布线系统工程设计规范GB/T 50311 的相关规定。通信电缆及光缆的敷设应符合光缆.第 312 部分:室外电缆。房屋布线用管道和直埋通信光缆的详细规范IEC 607943122005。五、设备和系统调试5.1光伏组串调试 5。1.1 光伏组串调试前具备下列条件： (1)光伏组件调试前所有组件应按照设计文件数量和型号组串并接引完毕. (2）汇流箱内防反二极管极性应正确. （3）汇流箱内各回路电缆接引完毕,且标示清晰、准确。 （4)调试人员应具备相应电工资格或上岗证并配备相应劳动保护用品。 （5）确保各回路熔断器在断开位置. （6）汇流箱及内部防雷模块接地应牢固、可靠,且导通良好. (7)监控回路应具备调试条件。 5。1。2光伏组串调试检测应符合下列规定：（1)汇流箱内测试光伏组串的极性应正确。 （2)同一时间测试的相同组串之间的电压偏差不应大于 5V。 （3)组串电缆温度应无超常温的异常情况,确保电缆无短路和破损。 (4）直接测试组串短路电流时，应由专业持证上岗人员操作并采取相应的保护措施防止拉弧。 (5）在并网发电情况下，使用钳形万用表对组串电流进行检测。相同组串间电流应无异常波动或差异。 （6)逆变器投入运行前,宜将逆变单元内所有汇流箱均测试完成并投入。 (7）光伏组串测试完成后，应填写记录. 5。1。3逆变器在投入运行后,汇流箱内光伏组串的投、退顺序应符合下列规定: （1）汇流箱的总开关具备断弧功能时，其投、退应按下列步骤执行.先投入光伏组串小开关或熔断器，后投入汇流箱总开关。先退出汇流箱总开关，后退出光伏组串小开关或熔断器。 （2）汇流箱总输出采用熔断器,分支回路光伏组串的开关具备断弧功能时，其投、退应按下列步骤执行。先投入汇流箱总输出熔断器，后投入光伏组串小开关.先退出箱内所有光伏组串小开关，后退出汇流箱总输出熔断器。 (3）汇流箱总输出和分支回路光伏组串均采用熔断器时,则投、退熔断器前，均应将逆变器解列。 5。1。4 汇流箱的监控功能应符合下列要求: (1）监控系统的通信地址应正确,通信良好并具有抗干扰能力。 (2）监控系统应实时准确的反映汇流箱内各光伏组串电流的变化情况。5。2逆变器调试 5。2。1 逆变器调试前,应具备下列条件： (1）逆变器控制电源应具备投入条件。 (2）逆变器直流侧电缆应接线牢固且极性正确、绝缘良好。 （3）逆变器交流侧电缆应接线牢固且相序正确、绝缘良好。 （4）方阵接线正确,具备给逆变器提供直流电源的条件. 5。2。2逆变器调试前，应对其做下列检查: (1） 逆变器接地应符合要求。 （2）逆变器内部元器件应完好,无受潮、放电痕迹。 (3)逆变器内部所有电缆连接螺栓、插件、端子应连接牢固，无松动。 （4)如逆变器本体配有手动分合闸装置，其操作应灵活可靠、接触良好,开关位置指示正确. (5）逆变器临时标识应清晰准确. （6）逆变器内部应无杂物，并经过清灰处理. 5。2。3逆变器调试应符合下列规定： （1) 逆变器的调试工作宜由生产厂家配合进行。 （2)逆变器控制回路带电时,应对其做如下检查：工作状态指示灯、人机界面屏幕显示应正常。人机界面上各参数设置应正确. 散热装置工作应正常. （3)逆变器直流侧带电而交流侧不带电时，应进行如下工作：测量直流侧电压值和人机界面显示值之间偏差应在允许范围内。检查人机界面显示直流侧对地阻抗值应符合要求。 （4）逆变器直流侧带电、交流侧带电，具备并网条件时，应进行如下工作:测量交流侧电压值和人机界面显示值之间偏差应在允许范围内；交流侧电压及频率应在逆变器额定范围内，且相序正确.具有门限位闭锁功能的逆变器,逆变器盘门在开启状态下，不应作出并网动作。 （5）逆变器并网后,在下列测试情况下,逆变器应跳闸解列：（a)具有门限位闭锁功能的逆变器，开启逆变器盘门。(b）逆变器网侧失电。 （c）逆变器直流侧对地阻抗高于保护设定值。 （d）逆变器直流输入电压高于或低于逆变器设定的门槛值。（e）逆变器直流输入过电流。 (f)逆变器线路侧电压偏出额定电压允许范围。（g）逆变器线路频率超出额定频率允许范围。（h）逆变器交流侧电流不平衡超出设定范围。 （6)逆变器的运行效率、防孤岛保护及输出的电能质量等测试工作，应由有资质的单位进行检测. 5.2。4逆变器调试时，还应注意以下几点： (1)逆变器运行后，需打开盘门进行检测时，必须确认无电压残留后才允许作业。 （2）逆变器在运行状态下，严禁断开无断弧能力的汇流箱总开关或熔断器. （3)如需接触逆变器带电部位，必须切断直流侧和交流侧电源、控制电源。 （4)严禁施工人员单独对逆变器进行测试工作.5.3其他电气设备调试 5。3。1电气设备的交接试验应符合电气装置安装工程 电气设备交接试验标准GB 50150 的相关规定。 5。3.2安防监控系统的调试应符合安全防范工程技术规范GB 50348 和视频安防监控系统技术要求GA/T 367 的相关规定。 5.3。4环境监测仪的调试应符合产品技术文件的要求，监控仪器的功能应正常，测量误差应满足观测要求。 5。3。4其他电气设备调试主要包括电缆回路测试及设备单体试验低压电缆回路测试.六、施工进度及措施6.1进度主要节点工期 6。1.1本工程开工时间为：2016年12月20日，完工时间为：2017年6月30日，施工总工期为180天。 6。1。2施工准备：主要管理人员到场，成立项目部，协调内、外关系,着手临时生产生活及办公设施搭建,按中标承诺的施工组织设计进行施工准备。 6。1。3主体工程施工安排：详见附表河南华顺阳光新能源4兆瓦分布式发电项目施工进度计划表。6。2工期保证措施 6。2。1建立严格、科学的施工进度计划管理机制（1)把握龙头,突出重点，实施全过程动态管理。（2）分解进度计划，确立分阶段工期目标,建立分级目标控制体系。（3）建立工期目标责任制,制定目标完成奖惩制度。 6。2.2组织施工指挥调度，技术供应保障（1）坚持每天召开一次生产调度会，及时通报现场各分部工程的施工情况和形象进度，检查当天任务完成情况，布置第二天的施工任务，协调解决存在的问题，及时调整施工生产资源配置，加强施工调度，协调各方关系,使整个工程施工有步骤按计划进行。（2)坚持项目部领导和技术人员现场值班制度，及时协调、处理、解决施工中出现的问题。(3)施工中随时跟踪进度实施情况，如有较计划滞后情况发生,及时分析原因及影响，并对计划予以调整,以保证总进度计划目标的实现。（4）做好施工服务指导工作，加强技术人员的现场巡查，及时发现施工中存在的问题并提出解决处理措施,以确保工程顺利进行.（5）搞好施工材料的供应保障，根据工程进度计划编制材料需求计划，及时做好预定、采购、供应计划，确保工程材料供应不拖施工进度的后腿。6。3资源配置 6.3。1主要施工机械、器具计划投入的主要施工机械设备计划表:序 号机械名称型号及规格单位数量1汽车吊25t台42电动手枪钻750W把803液压弯管机台44电动套丝机台45交流电焊机BX1400 31。4台66接线端子压接钳各种规格把307钢材切割机400mm 砂轮片台88电钻把20主要调试仪表器具计划表：序号仪表名称 型号及规格单位数量1数字万用表四位数字块82兆欧表500V台83相序表台44交流数字钳形表DM6266台45高压电缆电流泄漏仪台2 6。3。2根据本工程的主要实物量，各专业所需总人数为65人。施工高峰期专业劳动力计划表：力工电工技术员管理人员合计3510101065 6.3.3工程的主要施工技术、管理人 序号工作类别姓名人数1项目经理毛永典12技术负责人师恭贺13质检员华金泰14安全员钟建涛1七、工程质量的技术组织措施7。1质量方针 我们的质量方针是：珍视健康保安全 注重环保报社会 诚信守法创精品7.2质量目标, 质量目标:满足国家、地方及行业施工验收规范、标准及质量检验评定标准和设计要求，确保本项目一次性验收合格率100。7.3质量保证体系 7。3。1建立健全的质量保证体系，确保质量“三检制”落实，根据质量标准文件中的质保要求，结合本工程的实际情况,组建项目经理部，建立健全强有力地质量保证组织机构. 7。3.2项目专职质检员对工程中各分项工程、工序的质量进行监督、检查，发现问题及时责令整改，从工序开始时就对质量进行控制。 7。3。2建立施工生产例会制，及时提出和消除质量隐患。 7.3。3层层落实“工程质量管理责任制”,实行奖罚制度. 7.3.4加强施工技术管理（1）积极参加由业主组织的各阶段各专业的设计交底，认真组织施工图纸会审,重点做好向班组进行技术操作和质量标准的交底工作.(2）严格按照设计图纸、施工及验收规范、施工组织设计、施工作业设计等组织指导施工。 7。3。5加强原材料及设备把关及检验和试验管理工作（1)采购的原材料及设备必须是具有生产许可证的厂家生产的、符合设计要求，并附有质保书、出厂检验合格证.主要材料和用量较大材料的选用事先报业主确认，使用前报业主签字确认；（2）依据国家现行标准、规范及设计要求,项目经理部要及时组织各专业施工队制定检验和试验计划,并监督其实施；（3)施工过程中必须按规定做好材料的复验工作和有关试验工作，特别是桥架、电缆等须经试验合格后方可使用；取样实行见证取样；（4）材料检试验工作委托有资质的单位进行,并执行有关质量检验方面的规定，如标准养护室等。（5）施工中所有计量器具、水准仪、盘尺、卷尺、板尺等,均须计量部门登记注册，有计量合格证方可使用; 7。3。6做好工序交接和成品保护工作(1)工序交接前，上道工序的质量必须符合设计要求和施工及验收规范和工程质量检验评定标准的要求，经质量专检员签证认可，并报业主确认签证。(2)隐蔽工程实施经监理检验合格后方可进入下工序施工.（3)工序成果及工程成品的保护严格执行有关国家规范和标准。 7。3。7质量保证体系框图质量责任人项目经理质量保证人技术负责人各班组技术工保证过程质量实施质量过程自检，互检质量直接责任人办公室保证工程质量与工程同步。技术质量部过程质量检查过程质量监督材料质量检验过程质量检验7.4质量保证措施 7。4.1各分部、分项工程开工前，组织技术人员、施工班组等制定预控措施并组织实施。设置工序质量控制点,加强工序质量控制，严格控制施工中的人、材料、机械、工艺方法和环境.电气设备安装防爆区电气装置安装要点： (1） 一般常规要求设备和器材进入现场后，应及时作下列检查： a） 包装及密封应良好。 b） 开箱检查清点其型号、规格和防爆标志，应符合设计要求，附件、配件、备件应完好齐全。 c） 产品的技术资料文件应齐全. d) 防爆电气设备的铭牌中，必须有国家检验单位核发的“防爆合格证” （2） 电气线路敷设 a） 电气线路的敷设方式、路径,应符合设计规定。 b） 敷设电气线路时应避开可能受到机械损伤、振动、腐蚀以及可能受热的地方；当不能避开时,应采取预防措施. c） 电气线路使用的接线盒、分线盒、活接头、隔离密封件等连接件的选型,应符合现行国家标准的规定。d) 导线或电缆的连接，应采用有防松措施的螺栓固定,或压接、钎焊、熔焊,但不得绕接. e） 爆炸危险环境采用的电缆或绝缘导线最小截面应符合设计要求。 （3) 爆炸环境内的电缆线路敷设a) 电缆线路不得直接连接,必须在相应的防爆接线盒内或分线盒内连接或分路.b) 保护管两端的管口处，应将电缆周围用非燃烧性纤维堵严,再填充密封胶泥,密封胶泥不得小于管子内径,且不得小于40mm。c) 电缆进入装置或进入设备进线口时，应保证一个密封口密封一根电缆；密封的电缆应近似圆形；其密封圈内径与电缆外径允许偏差值为10mm.d）电缆与电气设备连接时，应选用与电缆外径相适应的引入装置，当选用的电气设备的引入装置与电缆的外径不相适应时，应采用过渡接线方式，电缆与过渡线必须在相应的防爆接线盒内连接。 （4) 接地系统a） 在爆炸危险环境的电气设备的金属部外壳、金属构架、金属配线及其配件、电缆的金属护套等非带电的裸露金属部分,均应可靠接地或接零.b) 在爆炸环境中接地干线宜在不同方向与接地体相连,连接处不得少于两处.c） 电气设备的专用接地线或接零保护线,应单独与接地线相连,电气线路中的工作零线不得作为保护接地线用。d) 电气设备与接地线的连接宜采用多股软绞线，其铜线最小截面积不得小于4平方毫米，易受机械损伤的部位应装设保护管。e） 爆炸危险环境内接地或接零用的螺栓应有防松装置;接地线紧固前,其接地端子及上述紧固件,均应涂电力复合脂. 7。5施工“质量通病”防范、处理、控制措施 7.5.1为了防止质量通病，保证工程实现创优目标，制定具体防止措施如下： （1)实施程序控制使质量始终处于受控状态。 （2)严格贯彻国家颁布的施工及验收规范，严格执行工艺标准。 (3)所有关键、特殊工序必须书面交底,实行全面质量管理，建立以自检、互检和交接检为中心的岗位责任制。 （4）建立各项质量管理制度,让各级管理人员切实履行各自的职责。 （5)建立材料、设备报检制度，对所有的材料均要有完善的出厂合格证、材质证明、使用说明书等有关资料，按规定需复检的材料经复检和报业主、监理认可后，方可投入使用。八、 安全生产的技术组织措施 8。1安全目标 安全生产目标,施工期间无重大、特大安全事故产生，事故死亡率为零，千人重伤率小于1,千人轻伤率小于1，工程达市安全、卫生、环保标准要求,争创市级样板工程。8。2安全保证体系 8。2。1组织机构图项目经理项目技术负责人项目副经理办公室合同财务科物资装备科质量安全科工程技术科施工队8.2.2安全保证体系图项目经理1、 财务部保证安全措施方面的经费。2、 卫生部门负责卫生和环境保护工作。预防消除职业病。1、 保证防火设备齐全有效。2、 消除火灾隐患。3、 组织现场消防队的日常检查工作1、 保证进场人员技术素质。2、 控制加班加点。3、 提供必须劳保用品用药，保证质量1、 保证项目使用的各类机械安全运行。2、 监督机械操作人员持证作业。3、 配合各类机械的防护措施。1、 在安全前提下，合理安排生产计划。2、 组织施工安全技术措施的实施检查，发现隐患及时清除。1、 制定项目安全技术措施和分项安全方案。2、 负责安全技术交底。3、 解决施工过程中的不安全技术问题。1、 监督施工全过程的安全生产，纠正违章。2、 配合有关部门排除安全障碍。3、 全员安全活动和安全教育。4、 调查处理重大安全事故。施工队长、安全员、班组长消防措施检 查电气绝缘检 查防护设施检 查劳保用品检 查操作规程检 查安全教育机
