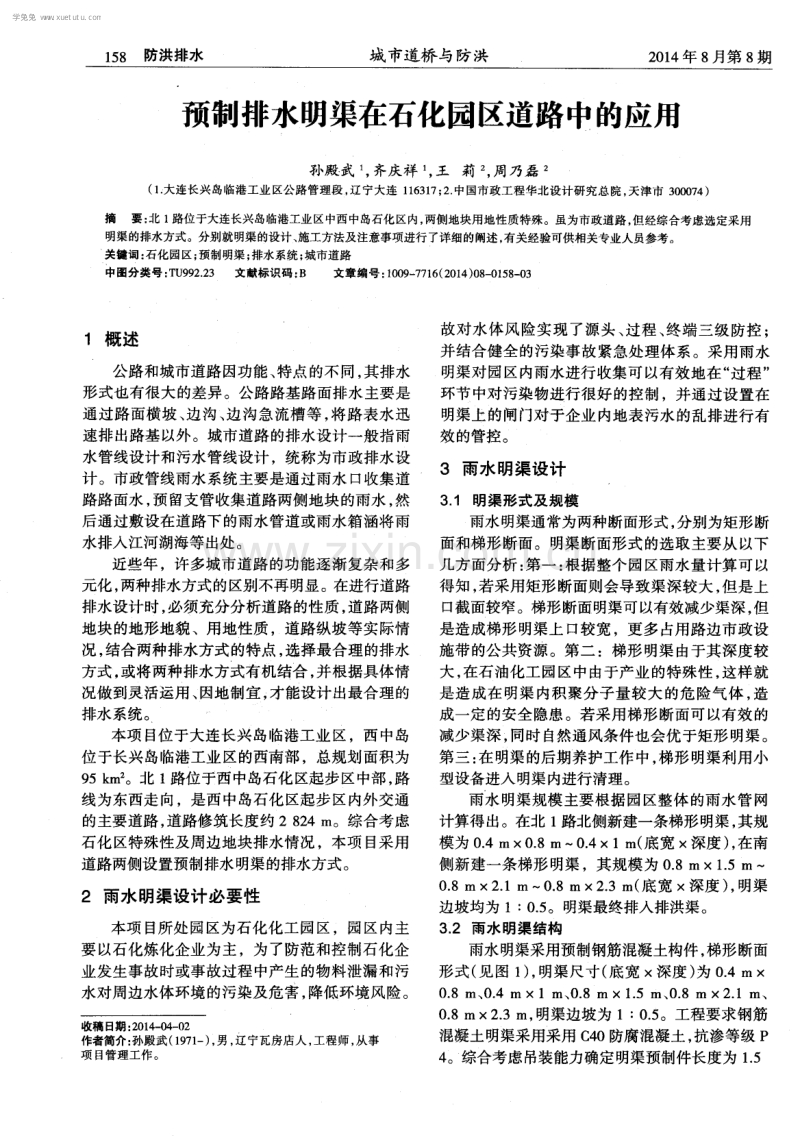

1 5 8 防洪排水 城 市道桥 与防洪 2 0 1 4年 8 月第 8 期 预制排水明渠在石化园区道路中的应用 孙殿武 ， 齐庆祥 ， 王莉 ， 周乃磊 ( 1 大连长兴岛临港工业区公路管理段， 辽宁大连 1 1 6 3 1 7 ； 2 中国市政工程华北设计研究总院， 天津市 3 0 0 0 7 4 ) 摘 要 ： 北 l 路位于大连长兴岛临港工业区中西中岛石化区内， 两侧地块用地性质特殊 。虽为市政道路， 但经综合考虑选定采用 明渠的排水方式。分别就明渠的设计、 施工方法及注意事项进行了详细的阐述， 有关经验可供相关专业人员参考。 关键词： 石化园区； 预制明渠； 排水系统； 城市道路 中图分类 号 ： T U 9 9 2 2 3 文献标识 码 ： B 文章编 号 ： 1 0 0 9 7 7 1 6 ( 2 0 1 4 ) 0 8 0 1 5 8 0 3 1 概述 公路和城市道路因功能、 特点的不同， 其排水 形式也有很大 的差异。公路路基路 面排水 主要是 通过路面横坡、 边沟、 边沟急流槽等 ， 将路表水迅 速排出路基以外。城市道路的排水设计一般指雨 水管线设计和污水管线设计 ，统称为市政排水设 计 。市政管线雨水 系统 主要是通过雨水 口收集道 路路面水 ， 预留支管收集道路两侧地块的雨水 ， 然 后通过敷设 在道路下 的雨水管道或雨水箱涵将雨 水排人江河湖海等出处。 近些年 ，许 多城 市道路的功能逐渐复杂和多 元化 ， 两种排水方式 的区别不再 明显。在进行道路 排水设计时， 必须充分分析道路的性质， 道路两侧 地块的地形地貌、用地性质，道路纵坡等实际情 况， 结合两种排水方式的特点， 选择最合理的排水 方式 ， 或将两种排水方式有机结合 ， 并根据具体情 况做到灵活运用 、 因地 制宜 ， 才能设计 出最合理 的 排水系统。 本项 目位于大连长兴岛临港工业区，西中岛 位于长兴岛临港工业区的西南部，总规划面积为 9 5 k m 。北 l 路位于西中岛石化区起步区中部 ， 路 线 为东西走 向 ，是西 中岛石化区起 步区 内外交通 的主要道路 ， 道路修筑长度约 2 8 2 4 m。综合考虑 石化区特殊性及周边地块排水情况，本项 目采用 道路两侧设置预制排水 明渠 的排水方式 。 2 雨水明渠设计必要性 本项 目所处 园区为石化化工 园区 ，园区 内主 要以石化炼化企业为主，为了防范和控制石化企 业发生事故时或事故过程中产生的物料泄漏和污 水对周边水体环境的污染及危害， 降低环境风险。 收稿 日期 ： 2 0 1 4 - 0 4 - 0 2 作者简介： 孙殿武( 1 9 7 1 一 ) ， 男 ， 辽宁瓦房店人 ， 工程师， 从事 项 目管理工作。 故对水体风险实现了源头 、 过程、 终端三级防控 ； 并结合健全的污染事故紧急处理体系 。采用雨水 明渠对园 区内雨水进行 收集可 以有效 地在“ 过程 ” 环节 中对污染 物进行 很好的控制 ，并通过设置在 明渠上的闸门对 于企 业 内地表污水的乱排进行有 效的管控 。 3 雨水 明渠设计 3 1 明渠形式及规模 雨水 明渠通常为两种断面形式 ， 分别为矩形断 面和梯形断面。明渠断面形式的选取主要从 以下 几方 面分析 ： 第一 ： 根据整个 园区雨水量计算 可以 得知 ， 若采用矩形断面则会导致渠深较大， 但是上 口截面较窄。梯形断面明渠可以有效减少渠深， 但 是造成梯形 明渠上 口较宽 ，更多 占用路边市政设 施带的公共资源。第二 ：梯形明渠由于其深度较 大 ， 在石油化工园区中由于产业 的特殊性 ， 这样就 是造 成在 明渠 内积聚分子 量较大 的危 险气 体 ， 造 成一定的安全隐患。若采用梯形断面可以有效的 减少渠深 ， 同时 自然通风条件也会优 于矩形 明渠 。 第三 ： 在明渠的后期养护工作中， 梯形明渠利用小 型设备进入明渠内进行清理。 雨水 明渠规模 主要根据 园区整体 的雨水管 网 计算得出。在北 1 路北侧新建一条梯形明渠， 其规 模为 0 4 m x 0 8 m0 4 X 1 m( 底宽 X深度 ) ， 在南 侧新建一条梯形明渠 ，其规模为 0 8 m x 1 5 m 0 8 m x 2 1 m0 8 m x 2 3 m( 底宽 X深度 ) ， 明渠 边坡 均为 1： 0 5 。明渠最终排人排洪渠 。 3 2 雨水 明渠结构 雨水明渠采用预制钢筋混凝土构件 ， 梯形断面 形式 ( 见 图 1 ) ， 明渠 尺寸( 底宽 X深度 ) 为 0 , 4 m x 0 8 m 、 0 4 11 1 X 1 I n、 0 8 i n x 1 5 m 、 0 8 I n x 2 1 I n、 0 8 In x 2 - 3 m， 明渠边坡为 1： 0 5 。工程要求钢筋 混凝土明渠采用采用 C 4 0防腐混凝土， 抗渗等级 P 4 。综合考虑吊装能力确定明渠预制件长度为 1 5 学兔兔 w w w .x u e t u t u .c o m 2 0 1 4 年 8川第 8期 城 市道桥 与防洪 防洪排水1 5 9 m， 明渠连接 采川钢栓连接 ， 中问采 用膨胀止水 胶 条做密封处 ， 2 、 f 3 。雨水明渠 中设置 闸门 井 、沉砂池 、过路雨 水箱涌均 采用钢筋混凝 土结 构 ， 4、 皋 l 5 。I 外 闸门采用 不锈钢材质 ， 启 闭机为 l丁 r 1 一体 闭机 道路路 面雨水采用 泄水 槽 收水 ， 泄 水槽采川预制混凝 土构件 ， 坡 度 1 ， 坡 向明渠 j 叫 顺接 。 图 1 雨水 明渠 断面形 式 图 2 雨 水明 渠现场 1 图 3 雨水 明渠现场 2 图 4 雨水 明渠 闸门 圈 5 雨 水明渠 过路箱 涵 4 明渠施 工方法 及注意 事项 4 1 明渠的施工方法 T程根据设计 明渠位置及土质情况 ， 确定管道 开槽方式 ， 设计 、 施 工开槽时 ， 槽底禁止扰动 ， 尽量 保持原状土 ， 在开挖至接近设计槽底标高时 ， 采用 人工清槽 ， 勿用机械开挖 ， 不允许超挖 。沟槽 弃土 应 随出随清理 ，均匀堆放 在距 沟槽上 口边线 1 m 以外 ， 堆土高度 不超过 0 8 m， 沟槽 开挖过程 中及 成槽后 ， 槽顶应避免 【叶 J 现震动荷载 ， 成槽后应尽快 完成铺设基础和 明渠等T作 ， 避免长时间晾槽 。明 渠基础采用 碎石 基础 ，明渠渠底及两侧设置碎石 垫 层 。 明渠应敷设在承载 能力达到地基支承强度要 求 的原状 土地基 或经处理 后 网填 密实 的地 基上 。 本项 目明渠应坐落在道路处理后路基之上 ，要求 地基 承载力大于 1 0 0 k P a 。若地基承载里不满足要 求时采用强夯处理 ， 处理方法与道路一致。 根据构件 、 大小， 沟槽和施lT机具装备情况 ， 确定用人或机械将构件放人沟槽 ，下放 时必须采 用可靠 的 吊具 ， 平 稳下 沟 ， 不得与沟 壁 、 沟底激烈 碰撞 。做好工序交接验收 ， 如垫层的平整度 、 高程 、 厚度 、 密实度及排水沟的完好程度、 土基有无坍松 等 。构件 、 管道下放时要将其一字摆 开 ， 尽量 做到 一 次就位 ， 以减少槽下滑动。施丁单位根据具体情 况决定接 口使用的机具 ， 应保证接 口均匀对接。明 渠安 装时 ， 顶拉 速度应缓 慢 ， 保持 中心线对 准 ， 间 隙均匀 ， 应请专人查看止水胶条情况 ， 如发现不均 匀应停止顶拉 。每节构件安装就位后 ， 应立 即测定 高 程 中心线 ， 间隙量 等质量指标 ， 如不符合要 求 ， 应及时采取纠正措施。 明渠沟槽 回填采用碎石回填 ， 明渠两侧回填碎 石宽度不小于 3 0 c m， 要求碎石粒径为 2 0 4 0 mm 之 间 。 4 2 施工 中的注意事项 ( 1 ) 明渠 施工过 程 中建 议其 与给水 和海水淡 学兔兔 w w w .x u e t u t u .c o m 1 6 0 防洪排水 城 市道桥 与 防洪 2 0 1 4 年 8 月第 8 期 篡 量 篓 工 ， 若 不 能 同 时 施 工 应 对 其 相 交 5结 语 管 线 做 预 埋 处 理 。 一 ( 2 )由于 给水 管网和海水淡化水 管网 中消火 栓支管会与 明渠交叉 ，因此在施工 明渠时应把 消 火栓及其支管一并施工。 ( 3 ) 管道 、 明渠与箱涵连接处灌浆要饱满， 防 止渗漏。 ( 4 )施工前应按建设方统一安排进行工程施 工操作 ， 并做好 自身的施工组织设计， 方可开槽施 工 。 ( 5 ) 施 工前要排除各类 明水 ， 要在 排除明水三 天 以后 ， 方可开槽施工。 ( 6 ) 雨季施 工 时 ， 应尽 可能缩 短开槽 长 度 ， 且 成槽快 、 回填快 ， 并采取 防止泡槽措施 。一旦发生 泡槽， 应将受泡的软化土层清除， 换填砂石料。 ( 7 ) 泄 水 槽 位 置 应 根 据 道路 纵 坡 及 交 叉 口 竖向高程适当调整， 确保泄水槽设置在道路最低 点 。 合理的排水方式对于保障道路结构物的使用 寿命和行车的通畅、 安全具有十分重要的作用。随 着社会经济的腾飞， 道路性质趋于多样化 ， 一些道 路穿越特殊用地性质的地块 ，只有充分考虑道路 功能 ， 周边 实际情况 ， 分 析 比较各 种排水方 式 ， 灵 活运用 ， 才能设计出最 为合理的排水系统。 参考文献 【 1 GB 5 0 0 1 4 2 0 0 6 ， 室外 排水设 计规范【 S 】 2 】 GB T1 1 8 3 6 2 0 0 9 ， 混凝土 和钢筋混凝 土排水管 【 S 】 3 1 刘 建华 ， 黎晓林 排水 干 渠下 穿高速 公路 隧道 设计 J 】 城市 道桥 与 防洪， 2 0 0 7 ( 7 ) ： 7 6 7 8 4 】 王磊， 周玉文 国内外城市排水设计规范 比较研究 中国给水 排水 ， 2 0 1 2 。 2 8 ( 8 ) ： 2 3 2 7 【 5 】 谈至明 公路排水系统设计参数研究J 】 _ 中国公路学报， 2 0 0 6 ， 1 9 ( 2 ) ： 7 -1 1 6 】 祖康 公路排水设计手册【 M 北京： 人民交通出版社， 2 0 0 2 国家发改委印发青岛西海岸新区方案 经 国务 院同意 ，国家发改委印发 了 关于印发青岛西海岸新区总体方案的通知 f 发改地区 2 0 1 4 1 3 1 8 号 ，以下简称 通知 o (倩 岛西海岸新区总体方案( 以下简称 仿 案) 明确了规划 建设青岛西海岸新区的重大意义、指导思想、战略定位、发展 目标 、总体格局 、重点任务和保障措 施 。 通知 明确，青岛西海岸新区位于京津冀都市圈和长江三角洲地区紧密联系的中间地带，是沿黄 河流域主要出海通道和亚欧大陆桥东部重要端点 ，具有辐射内陆、连通南北、面向太平洋的战略区位 优势 ，海洋科技优势突出，港口航运实力雄厚 ，产业集聚效应明显 ，军民融合特色鲜明，积极推进青 岛西海岸新区高水平建设 ，对引领 山东半岛蓝色经济 区创新发展 、打造海洋强 国战略支点和全面实施 海洋战略具有重大意义 。 通知 要求 ，山东省人民政府要按照国务院 关于同意设立青岛西海岸新 区的批复 ( 国函 2 O l 4 7 1 号) 要求 ，全面做好 (仿 案的组织实施工作，依据 方案和依法批准的土地规划 、城镇 规划组织编制青岛西海岸新区发展规划，认真落实 彷 案 提出的战略定位、空间布局、发展重点等 各项任务 ，确保实现 仿 案确定的发展 目标。要加强组织领导，完善机制 ，明确分工 ，落实责任， 积极探索有利于青岛西海岸新区健康发展的体制机制。国务院有关部门结合职能分工，认真贯彻落实 国务院批复精神，进一步加强对青岛西海岸新区建设发展的支持和指导，帮助地方解决 仿 案实施 中遇到的困难和问题 ，为推动青岛西海岸新区高水平建设发展营造良好的政策环境。 下一步 ，国家发改委将按照国务院批复精神 ，会同有关部门做好相关重大发展政策的落实工作 ， 加强对新区建设发展的指导和监管，组织开展 彷 案实施情况的跟踪评价与督促检查，及时向国务 院报告有关实施情况。 学兔兔 w w w .x u e t u t u .c o m
