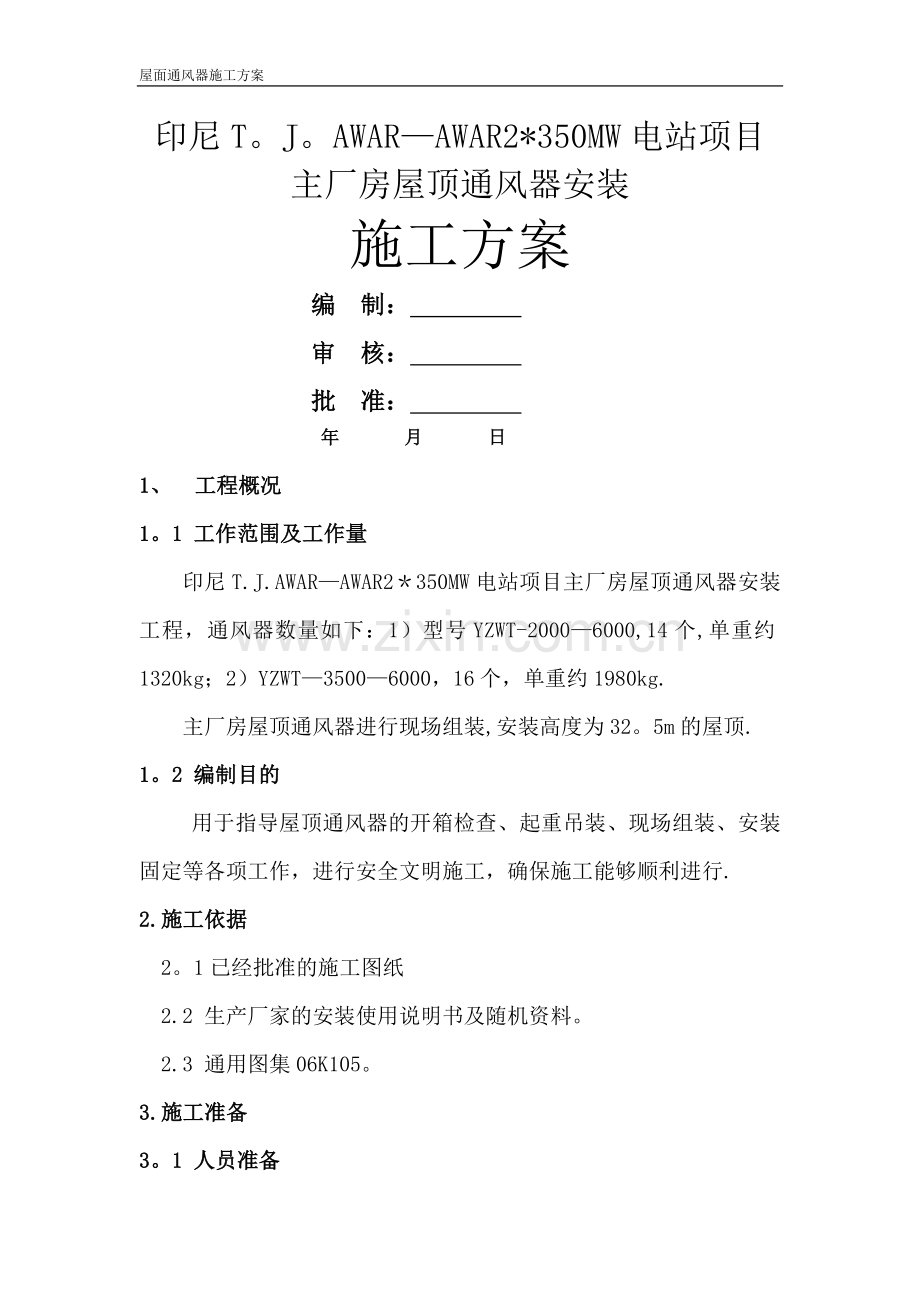

主厂房屋顶通风器施工方案.doc

屋面通风器施工方案
印尼T。J。AWAR—AWAR2*350MW电站项目
主厂房屋顶通风器安装
施工方案
编 制：
审 核：
批 准：
年 月 日
1、 工程概况
1。1 工作范围及工作量
印尼T.J.AWAR—AWAR2＊350MW电站项目主厂房屋顶通风器安装工程，通风器数量如下：1）型号YZWT-2000—6000,14个,单重约1320kg；2）YZWT—3500—6000，16个，单重约1980kg.
主厂房屋顶通风器进行现场组装,安装高度为32。5m的屋顶.
1。2 编制目的
用于指导屋顶通风器的开箱检查、起重吊装、现场组装、安装固定等各项工作，进行安全文明施工，确保施工能够顺利进行.
2.施工依据
2。1已经批准的施工图纸
2.2 生产厂家的安装使用说明书及随机资料。
2.3 通用图集06K105。
3.施工准备
3。1 人员准备

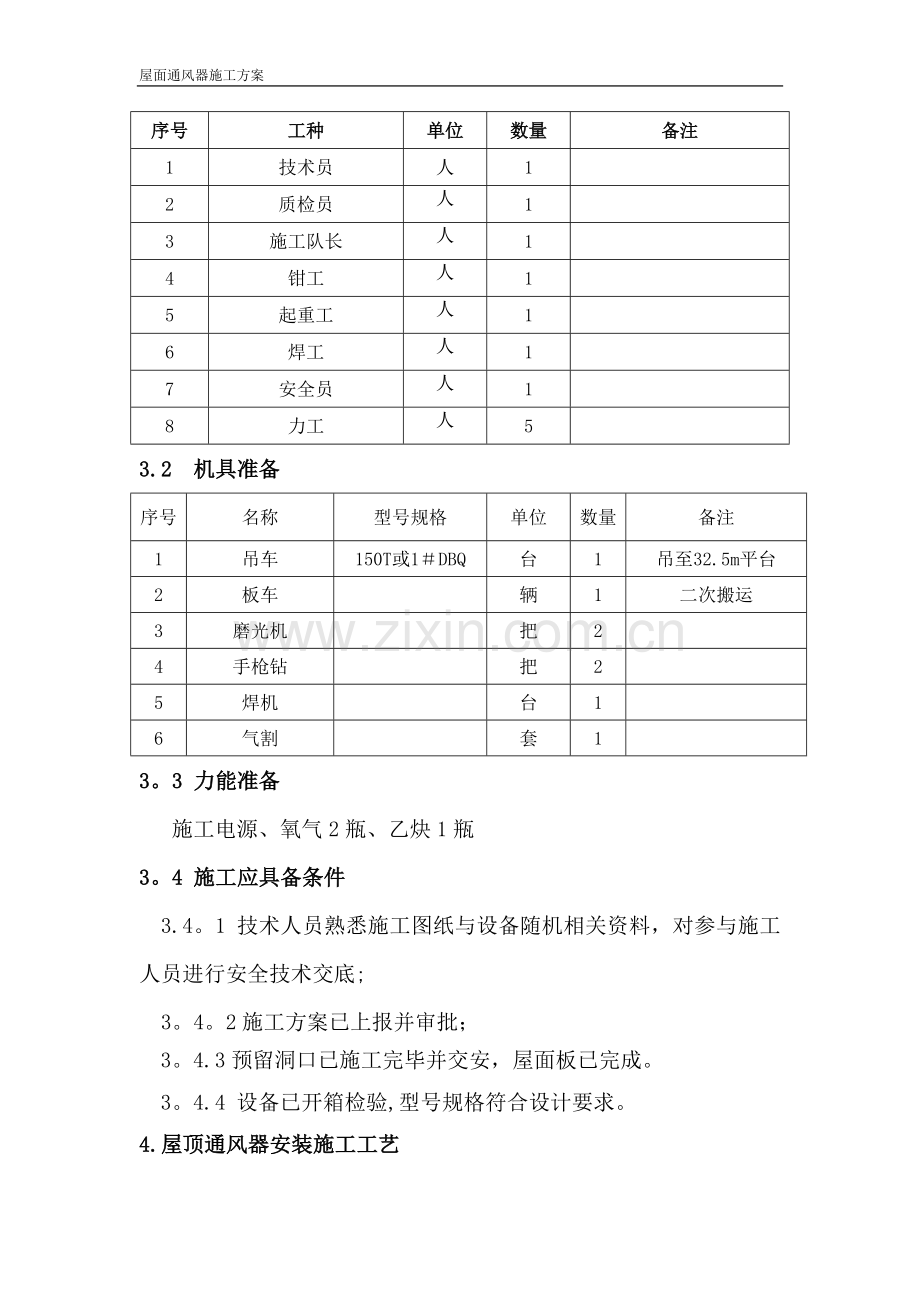

序号
工种
单位
数量
备注
1
技术员
人
1

2
质检员
人
1

3
施工队长
人
1

4
钳工
人
1

5
起重工
人
1

6
焊工
人
1

7
安全员
人
1

8
力工
人
5

3.2 机具准备
序号
名称
型号规格
单位
数量
备注
1
吊车
150T或1＃DBQ
台
1
吊至32.5m平台
2
板车

辆
1
二次搬运
3
磨光机

把
2

4
手枪钻

把
2

5
焊机

台
1

6
气割

套
1

3。3 力能准备
施工电源、氧气2瓶、乙炔1瓶
3。4 施工应具备条件
3.4。1 技术人员熟悉施工图纸与设备随机相关资料，对参与施工人员进行安全技术交底;
3。4。2施工方案已上报并审批；
3。4.3预留洞口已施工完毕并交安，屋面板已完成。
3。4.4 设备已开箱检验,型号规格符合设计要求。
4.屋顶通风器安装施工工艺
4。1 施工流程
施工准备—-预留尺寸复查-—设备开箱检验—-设备搬运、起吊——通风器组装-—封外围护板—-验收
4。2 尺寸复查
安装前按照设计院施工图纸,仔细检查安装所需喉口的尺寸以及工字钢平台平整度是否符合要求，对不符合要求的及时进行修改.
4.3 设备开箱检验
由设备材料部主持，施工单位、厂家代表、总包方、JMK共同进行开箱检查，核对设备材料的规格型号符合设计要求，外观良好，无锈蚀、无破损。
4.4 设备搬运、起吊
4.4。1屋顶通风器现堆放于F2区料场，需要吊车和板车二次搬运至施工现场;
4。4。2根据现场条件,采用150T吊车或1#锅炉侧的DBQ将设备吊运至33。87m屋面，在屋面板上垫木板加以保护,以防止压坏屋面。
4。4。3 目前现场条件，只有8组屋顶通风器具备安装条件,因此吊装8组屋顶通风器,以后根据现场条件安装其余通风设备。
4。4。4根据图纸及屋顶通风器预留孔洞位置,将通风器所有部件、配件分别搬运至设备安装位置,再进行组装。
4。4。5 主厂房A—B跨/1-9轴屋面板已经施工完毕并通过监理验收，在屋面安装时严格做好对成品的保护。具体措施为：在设备搬运通道、设备临时存放区域及安装范围内铺木板对屋面板加以保护。
4。5 屋顶通风器安装
4。5。1严格按照图纸要求组装通风器底座框架，校正对角线等符合要求经过检查验收后牢固焊接在工字钢上.
4。5。2通风器底座内侧封底座内护板（铆钉连接），并且保温,再封外部泛水板（铆钉连接）.将通风器的阀板搁置在底座框架上,合页连接并固定，合页开关应顺畅无卡死现象否则重新更换.
4。5.3搭建上部圆弧形框架,框架间螺栓连接并拧紧以防松动.
4。5。4安装聚水槽、落水漏斗及挡雨板（750型彩钢板横向布置),六角法兰面自攻螺栓固定，聚水槽、落水漏斗连接处用玻璃胶密封。
4.5.5按图在通风器骨架方钢上先安装开窗机固定支架,安装开窗机，在开窗机两侧固定传动轴￠42钢管，再安装开启阀板钢丝绳.YZWT—2000—6000屋顶通风器开窗机反装；YZWT—3500-6000屋顶通风器开窗机正装.
4。6 封外围护板
4。6。1 将两侧外围护板（840型压形彩钢板)横向用自攻螺栓固定（根据外围大小自上而下单),六角法兰面自攻螺栓固定于外部骨架。
4。6。2 将顶部中央的盖板铆钉固定，要求紧贴骨架,两头进行去角处理.
4。6.3将两端外围护板（840型彩钢板）竖向用自攻螺栓固定,外围与侧面连接面包圆角，铆钉固定，安装检修门。
4。6。4仔细检查顶部封顶板、聚水槽、挡雨板是否有漏雨。包括聚水槽四周端部必须进行打玻璃胶处理，以防雨水渗透。
4.6。5在顶部加防虫网,四周加压扁条固定.
5．HSE保证措施和文明施工
5.1 所有施工人员必须正确穿戴劳保用品，如安全帽、安全鞋、防护眼镜等。
5.2作业区域设安全警示标志,无关人员严禁入内,起重作业由专人指挥.
5。3所有高空作业人员必须佩戴安全带，作业时安全带必须挂在高处牢固的地方.
5.4高空作业在屋顶设置安全缆绳，临边增加防护设施.
5。5采取防晒、防暑措施,严防高温中暑。
5.6 使用砂轮磨光机时，必须戴好防护眼镜。砂轮片磨损至1/3时必须及时更换。
5。7 手持电动工具,必须经常检查电缆和带电部分的绝缘状况,发现异常，严禁使用。
5。8 电焊机必须有专用的开关控制，开关容量适当。焊机外壳必须有良好接地。
5。9 氧气乙炔必须分开放置，气瓶严禁曝晒。
5。10 严禁上下抛扔工具和材料，工具用完后及时放在工具包内。
5.11 设备材料堆放整齐，并分类存放。
5。12 坚持文明施工，及时清理现场杂物，做到工完料净.
附件：
安装图纸
