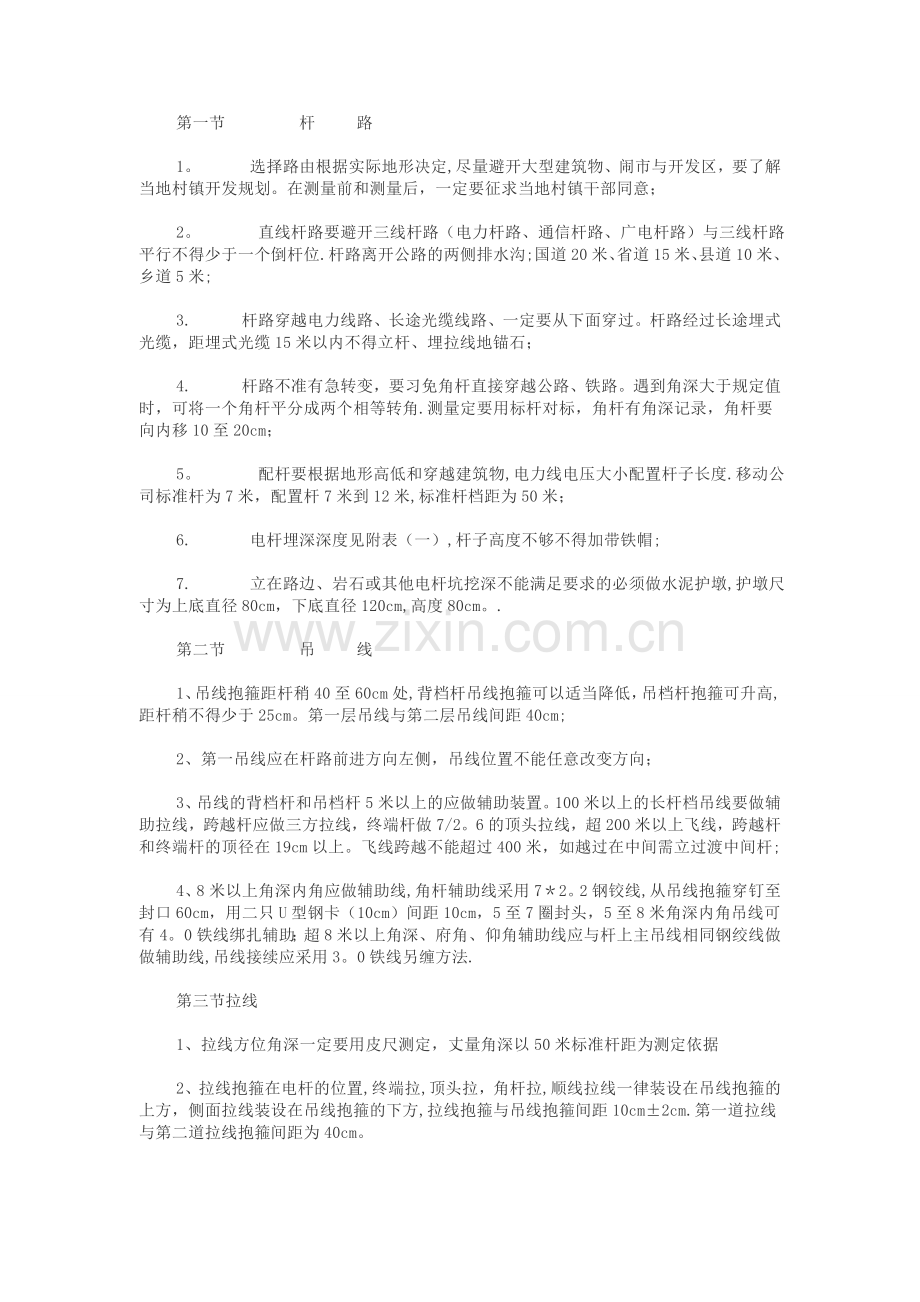

1、第一节 杆 路1。 选择路由根据实际地形决定,尽量避开大型建筑物、闹市与开发区,要了解当地村镇开发规划。在测量前和测量后,一定要征求当地村镇干部同意;2。 直线杆路要避开三线杆路(电力杆路、通信杆路、广电杆路)与三线杆路平行不得少于一个倒杆位.杆路离开公路的两侧排水沟;国道20米、省道15米、县道10米、乡道5米;3. 杆路穿越电力线路、长途光缆线路、一定要从下面穿过。杆路经过长途埋式光缆,距埋式光缆15米以内不得立杆、埋拉线地锚石;4. 杆路不准有急转变,要习免角杆直接穿越公路、铁路。遇到角深大于规定值时,可将一个角杆平分成两个相等转角.测量定要用标杆对标,角杆有角深记录,角杆要向内移10至
2、20cm;5。 配杆要根据地形高低和穿越建筑物,电力线电压大小配置杆子长度.移动公司标准杆为7米,配置杆7米到12米,标准杆档距为50米;6. 电杆埋深深度见附表(一),杆子高度不够不得加带铁帽;7. 立在路边、岩石或其他电杆坑挖深不能满足要求的必须做水泥护墩,护墩尺寸为上底直径80cm,下底直径120cm,高度80cm。.第二节 吊 线1、吊线抱箍距杆稍40至60cm处,背档杆吊线抱箍可以适当降低,吊档杆抱箍可升高,距杆稍不得少于25cm。第一层吊线与第二层吊线间距40cm;2、第一吊线应在杆路前进方向左侧,吊线位置不能任意改变方向;3、吊线的背档杆和吊档杆5米以上的应做辅助装置。100米以
3、上的长杆档吊线要做辅助拉线,跨越杆应做三方拉线,终端杆做7/2。6的顶头拉线,超200米以上飞线,跨越杆和终端杆的顶径在19cm以上。飞线跨越不能超过400米,如越过在中间需立过渡中间杆;4、8米以上角深内角应做辅助线,角杆辅助线采用72。2钢铰线,从吊线抱箍穿钉至封口60cm,用二只U型钢卡(10cm)间距10cm,5至7圈封头,5至8米角深内角吊线可有4。0铁线绑扎辅助;超8米以上角深、府角、仰角辅助线应与杆上主吊线相同钢绞线做做辅助线,吊线接续应采用3。0铁线另缠方法.第三节拉线1、拉线方位角深一定要用皮尺测定,丈量角深以50米标准杆距为测定依据2、拉线抱箍在电杆的位置,终端拉,顶头拉,

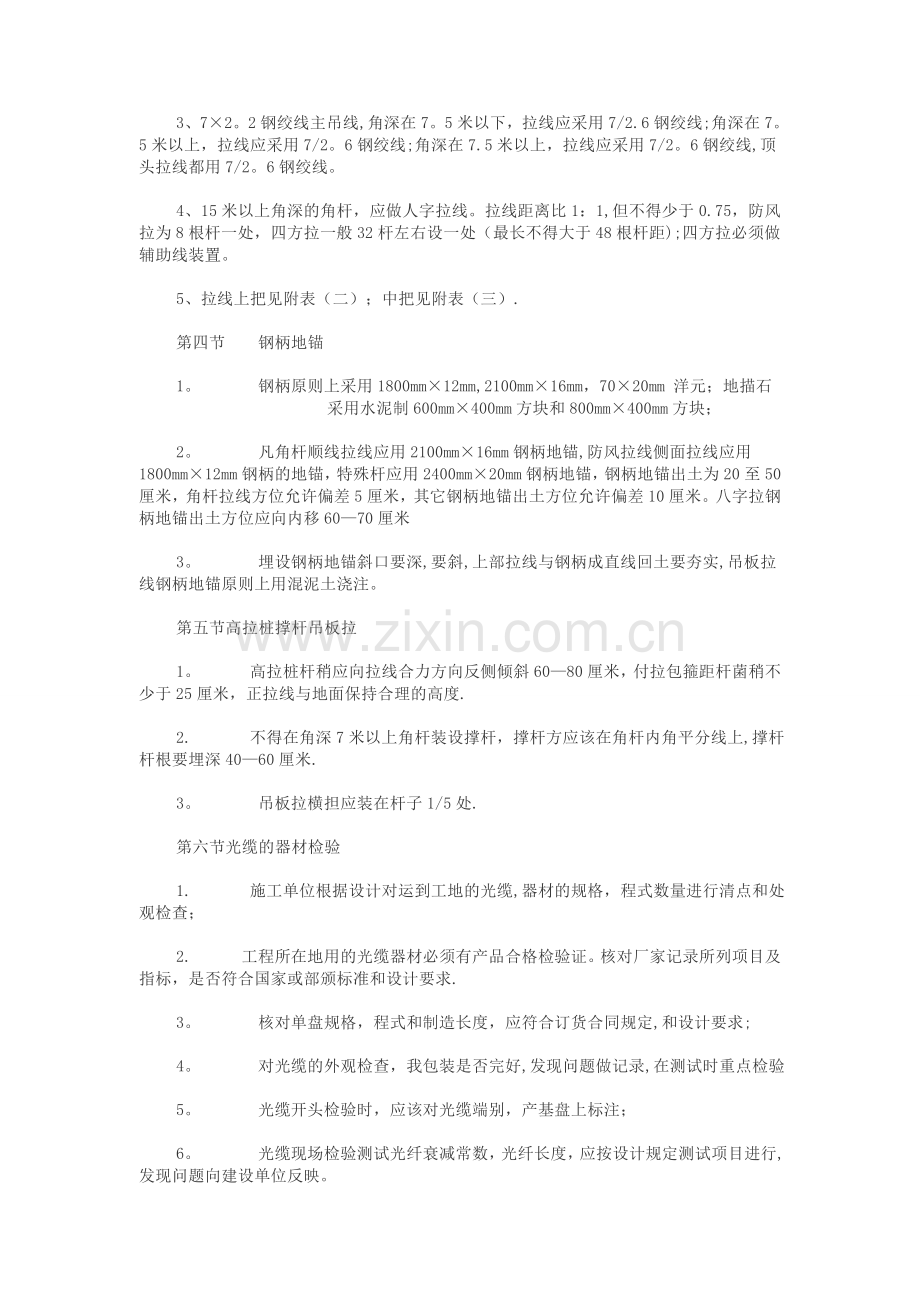

4、角杆拉,顺线拉线一律装设在吊线抱箍的上方,侧面拉线装设在吊线抱箍的下方,拉线抱箍与吊线抱箍间距10cm2cm.第一道拉线与第二道拉线抱箍间距为40cm。3、72。2钢绞线主吊线,角深在7。5米以下,拉线应采用7/2.6钢绞线;角深在7。5米以上,拉线应采用7/2。6钢绞线;角深在7.5米以上,拉线应采用7/2。6钢绞线,顶头拉线都用7/2。6钢绞线。4、15米以上角深的角杆,应做人字拉线。拉线距离比1:1,但不得少于0.75,防风拉为8根杆一处,四方拉一般32杆左右设一处(最长不得大于48根杆距);四方拉必须做辅助线装置。5、拉线上把见附表(二);中把见附表(三).第四节钢柄地锚1。 钢柄原则
5、上采用1800mm12mm,2100mm16mm,7020mm 洋元;地描石 采用水泥制600mm400mm方块和800mm400mm方块;2。 凡角杆顺线拉线应用2100mm16mm钢柄地锚,防风拉线侧面拉线应用1800mm12mm钢柄的地锚,特殊杆应用2400mm20mm钢柄地锚,钢柄地锚出土为20至50厘米,角杆拉线方位允许偏差5厘米,其它钢柄地锚出土方位允许偏差10厘米。八字拉钢柄地锚出土方位应向内移6070厘米3。 埋设钢柄地锚斜口要深,要斜,上部拉线与钢柄成直线回土要夯实,吊板拉线钢柄地锚原则上用混泥土浇注。第五节高拉桩撑杆吊板拉1。 高拉桩杆稍应向拉线合力方向反侧倾斜6080厘米
6、,付拉包箍距杆菌稍不少于25厘米,正拉线与地面保持合理的高度.2. 不得在角深7米以上角杆装设撑杆,撑杆方应该在角杆内角平分线上,撑杆杆根要埋深4060厘米.3。 吊板拉横担应装在杆子1/5处.第六节光缆的器材检验1. 施工单位根据设计对运到工地的光缆,器材的规格,程式数量进行清点和处观检查;2. 工程所在地用的光缆器材必须有产品合格检验证。核对厂家记录所列项目及指标,是否符合国家或部颁标准和设计要求.3。 核对单盘规格,程式和制造长度,应符合订货合同规定,和设计要求;4。 对光缆的外观检查,我包装是否完好,发现问题做记录,在测试时重点检验5。 光缆开头检验时,应该对光缆端别,产基盘上标注;6
7、。 光缆现场检验测试光纤衰减常数,光纤长度,应按设计规定测试项目进行,发现问题向建设单位反映。7. 单盘光缆检验完毕,恢复光缆端头密封。8。 对光缆尾纤及光缆接头盒检查,看附件是否齐全,看规格程式是否符合设计要求,接头盒分直通型和分歧型,仔细看使用说明便于实地安装。9. 检验测试必须有完整记录,并由建设单位备案,确认没有问题方可进行全程光缆配盘.第七节光缆的配盘1。 光缆配盘应根据复测路由计算出光缆架设总长度及光纤全程传输质量要求选配单盘光缆;2. 本地网光缆根据主干光缆和分歧光缆的布局,依设计要合理进行配盘。3. 光缆应尽量做到整盘架设,以减少中间接头.4。 光缆配盘结果应填入中继段光缆配盘
8、图,应反复仔细审核,不得出差错。5. 光缆端别的确定:按设计规定的光缆端别布放光缆.第八节光缆接续与安装1。 局站内光缆的安装,根据设计安装时留有足够的长度。2。 光缆在局站终端形式:ODF架;光纤终端盒等。严格按照设备说明书操作,尾纤与光缆接续严格按设计顺序连接,同时在尾纤上贴有标记,并作好记录.3. 炮纤在机架内盘绕应大于规定的曲率半径,利用光缆中光纤连接时其连接损耗应符合设计要求。在熔接测试时,必须严格用OTOR仪测试.4。 光缆接续:光缆接续内容:光纤接续,加强芯,护套的固定,接头损耗测量接头盒的封装以及接头保护的安装.光纤接头前应该对光缆程式选用接头盒,根据接头预留长度进行开剥。光缆
9、开剥后在接头盒支架上的固定要牢固,不得损坏束管及纤芯。环境要整洁,纤芯接续必须按出厂色谱顺序或设计要求对应相接,不能得有误,尤其是分歧接头光缆时按规定接续并作好记录.架空光缆接头盒加强芯不接地,不联通。用熔接机进行纤芯接续时,光纤熔接的全部过程应采用OTOR监测,测出接头损耗,同时记录接头点到测试点纤芯距离。确保光纤接续平均损耗达到设计文件的规定,保证光缆传输质量。接好纤芯后用热缩管保护,光纤在余线盘固定及盘绕的曲率半径应大于37.5mm,避免对1。55um波长产生附加衰减。盘绕后的纤芯用胶带稳妥固定在盘纤板内。光缆接头盒封装时,密封胶带应填实,光缆接头盒紧固螺丝要上紧,保证密封性能,在确认不
10、渗漏的情况下方可装到吊线上(或埋入地下).第九节光缆架设1。 光缆布放时不允许过度弯曲,其弯曲半径不得小于光缆处径20倍,不允许有小扣及纽绞现象,不得损坏光缆保护层。2. 布放光缆时应在角深大的角杆上,背档或吊档杆上挂有滑轮.光缆在角杆,四方拉上有预留线,预留线用塑料波纹管护套,预留弓子中间用软扎线固定在电杆上.3。 光缆钩间距为50cm3cm,挂钩与光缆搭扣一致,挂钩托板齐全,平正布放无蛇形,4. 光缆接头盒两侧余线10米至20米为宜,将余线用预留架固定接头杆相邻两杆的反侧,把反线盘在余线架上,绑扎牢固整齐.第十节地线避雷线1。 终端杆,引入杆,接近局,站的5根电杆必须置避雷线.2。 角杆,
11、跨越杆,分支杆,12米以上的特殊杆,高坡杆利用拉线入地,地气线,避雷线应用4.0mm,铁线沿杆子直接入地,其上部高出杆顶10cm,4。0mm 铁线用2。5mm铁线间距4060cm固定在电杆上。3。 利用拉线入地的避雷线,不得碰触吊线包箍。第十一节标志杆号1. “商洛移动”杆志与杆号字面应向道路一侧,字面始终对准吊线夹板的反面。编制杆号应该用白漆打底,最后一个字最离地面少于2米。杆号尺寸为5522cm,高拉杆,撑杆不编者按列杆号.备注:顶背档杆,四方拉线杆,直档杆每隔500米处,装置直埋或避雷线。 (四)光缆接头盒1、 接头盒应能重新开启,且不影响其性能。2、 接头盒应能满足架空型、管道型、直埋
12、型等各种结构光缆接续使用要求,具有抗腐蚀和抗老化性能,其外部金属构件及紧固件应采用不锈钢材料。3、 接头盒具有良好密封、绝缘、耐压、机械和温度特性。4、 接头盒两侧的光缆金属保护层和加强芯具有可连接和可断功能,光纤盘内每根光纤均有明显序号。(五)光缆配盘本工程为中继光缆,中间无分支,光缆配盘均在2。6-2。7公里之间。2、 架空光缆的敷设光缆杆路:a、 新力杆路架设原则:本工程全为新设杆路,新力杆路基本杆高为7m,全部为水泥杆,原则上间隔8杆设置双方拉线,32杆设置四方拉线,两杆之间间距为50m。工程中对于土质松软地带的角杆、跨越杆、终端杆等杆底必须垫已底盘,以加强杆路的强度及稳定性.b、 吊
13、线安装:本工程架空光缆采用吊线挂钩三眼单槽夹板与吊线抱箍固定的方式,吊线为7/2.2镀锌钢绞线,挂钩为35mm全塑挂钩,间隔50cm+5。一般杆路的吊线安装垂度按规范定执行。c、 光缆布放:光缆布放应通过滑轮牵引,中间不得出现过流弯曲;严禁出现扭角及打小圈现象.d、 光缆跨越电力线,接近易燃物,居民楼房易遭破坏地段采用塑料保护板保护。e、 为保证架空光缆施工质量的安全运行,在施工中对架空光缆水泥杆与其他建筑物最小净距离及架空光缆最底条跨越其他建筑物的最小垂度直距离和光缆与其他电力交叉跨越平行时的的间隔距离要求均按下表严格执行. 拉线为增强本工程全线杆路强度,原则上设计确定:在杆路角杆处角深大于
14、1米设7/2。6拉线一条,同时在直线杆上每隔8根杆设一处双方拉线,中继段内每32根杆做一处四方拉线,双方、四方拉线的侧采用7/2。2钢绞线,顺线拉采用7/2。6钢绞线。拉线地锚铁柄、水泥横木的规格尺寸请参照市话线路施工验收规范标准执行,特殊拉线按设计要求施工。 关于增设泄力终结、假终结、吊线终结。为增强全线杆路强度,设计确定在四方拉线杆作泄力终结,采用钢绞线及U型卡子终结法,其拉线利用原顺线拉线不再增设.本工程杆路有很大的部分地处山区,坡度杆及吊(背)档杆较多,为增强杆路强度,减小吊(背)档杆吊线的增力,设计考虑在吊(背)档杆处吊线进行终结;并在其相邻做假终结,如与相邻杆系角杆进行则延伸一档做
15、假终结后再增设顶头拉一条。3、 站内光缆站内光缆的敷设,从基站外架空敷设至基站机房应沿走线架引至光缆配线架,要求在基站内(或进线室)预留1015米光缆,盘留固定在铁架或墙壁上,光缆成端处将其余金属构件接到保护地线上,并在光缆挂上标志牌。4、 光纤接续及光纤分配 光纤接续采用熔接法,根据接续技术水平,设计要求终继段内每个接头损耗平均值不大于0。08db/个,同时每一纤芯在中继段内接头的平均损耗不大于0.08db/个,在接头处,光缆与光纤应预留一定余量,金属加强芯与接头盒底座要连接牢固。 光纤接续应该严格按照光缆色谱连接,不得接错;在引入点与原光缆接续时,对原光缆应进行检查测试,保证待接续光纤性能
16、良好并参考纤芯分配图。(二)、光缆的牵引和弯曲光缆在敷设和安装过程,应严格控制牵引张力和曲率半径要求。在施工安装过程中,光缆弯曲半径不能小于光缆的20倍,其安装固定后就不小于光缆外经的10倍。(三)、光缆线路的保护措施5、 防机械损伤光缆在布放过程中受力要均匀,必须严格控制牵引力不致超过光缆的抗拉强度,对地形复杂路段可、采用倒“S”字分段牵引方式敷设.对部分光缆采用埋式敷设时,应做好光缆的保护措施.6、 防强电本工程采用无铜线光缆,全线均为架空及管道敷设,为减少附近输电线路在故障状态时由于电磁感应,地电位升高等因素,在光缆金属构件上产生的暖意危险影响,为确保光缆塑料外护层碉压强度,采取以下措施
17、:a、 光缆接头处将其于金属加强芯及金属构件断开,不作电气上的连接。b、 光缆全程不作接地,但要求局站光缆的金属构件采用BV-16MM2的绝缘与机架保护接地连接。c、 在接近弱点设备附近施工及检查接头时,应将金属构件临时接地并采取相应的安全技术措施。以防以外事故发生。7、 防雷a、 考虑防雷措施在各终端杆、引入杆及接近局的五根杆上装设采用4。0的铁线直接接地的避雷线(直埋式电杆地线)。b、 在吊线的泄力终结上、角杆、跨越杆、分支杆、坡顶杆及12米以上的电杆处将吊线与拉线连接作防雷接地避雷线(拉线式避雷线)。c、 架空吊线要求每公里接地一次,可采用4。0铁丝直埋式接地线方式接地,如接地电阻达不到标准时,可采用50X50X5角钢接地及添加降剂措施,接地电阻可根据各地土质情况符合下表要求:四、其他需要说明的问题 本工程全部为新设杆路,且原由其他杆路较多,施工中注意与其他杆路的间距; 本工程地处水田和山区地带,注意安全施工; 本工程跨越电力线时,必须做好电力部门的协调工作。
