新建大门工程施工组织.doc

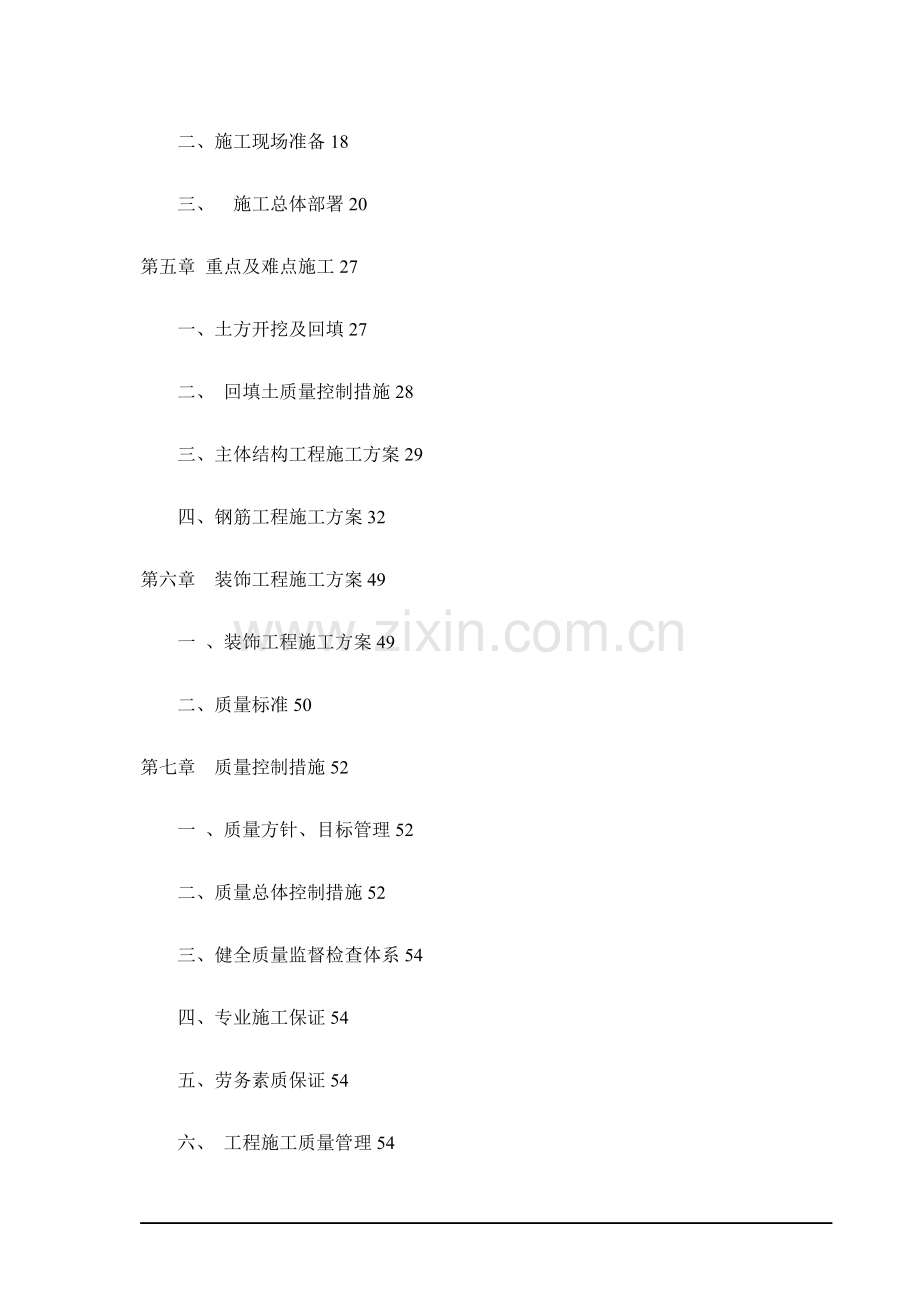

目 录
施工组织设计2
第一章 工程概况3
一、工程概况3
二、工程的要求3
三、工程总体目标3
四、科学合理的现场平面布置和安全文明工地的高标准要求6
第二章 施工组织机构6
一、 施工组织机构及质安管理体系7
二、 项目组织机构12
第三章 施工布置16
一、施工现场平面布置原则16
二、 不同施工阶段现场平面布置16
三、 现场施工机械设备的布置17
第四章 基础、主体结构工程施工方案18
一、施工准备18
二、施工现场准备18
三、 施工总体部署20
第五章 重点及难点施工27
一、土方开挖及回填27
二、 回填土质量控制措施28
三、主体结构工程施工方案29
四、钢筋工程施工方案32
第六章 装饰工程施工方案49
一 、装饰工程施工方案49
二、质量标准50
第七章 质量控制措施52
一 、质量方针、目标管理52
二、质量总体控制措施52
三、健全质量监督检查体系54
四、专业施工保证54
五、劳务素质保证54
六、 工程施工质量管理54
七、施工过程中质量控制60
八、原材料质量控制61
九、 质量管理制度62
第八章 工期及进度计划64
一、 总体部署64
1、作好前期施工准备64
2、确保工程如期竣工64
二、施工进度计划64
第九章 劳动力安排计划65
一、劳动力组织65
第十章 安全、文明保证措施67
一、 安全保证措施67
二、文明施工措施68
第十一章 季节性施工专项措施70
一、雨季施工措施70
第十二章 质量回访与维修措施71
附表一 劳动力计划表72
附表二 拟投入本标段的主要施工设备表73
拟配备本标段的试验和检测仪器设备表74

新建大门施工组织设计
投标人编制施工组织设计的要求：编制时应采用文字并结合图表形式说明施工方法：拟投入本标段的主要施工设备情况、拟配备本标段的试验和检测仪器设备情况、劳动力计划等;结合工程特点提出切实可行的工程质量、安全生产、文明施工、工程进度、技术组织措施,同时应对关键工序、复杂环节重点提出相应的措施,如冬季施工技术、减少噪音、降低环境污染及其他地上地下设施的保护加固措施等。
第一章 工程概况
一、工程概况
1、工程名称：平顶山四十中学新建大门工程
2、建设单位：平顶山四十中学
3、建设地点：平顶山四十中学
4、工程概述：新建大门工程
二、工程的要求
根据工程结构复杂情况而定，通过人、财、物力的投入和有力的保证措施，进行科学的策划、组织、管理,高效的协调和实施。通过有效的控制，严密紧凑的计划管理，使工程按照业主的要求完成是本工程重要的内容之一。
1、编制内容
（1）、根据本工程的难点、特点和技术要求编制施工组织设计.
（2)、根据本工程设计特点、功能要求,本着充分合理利用业主每一分工程建设资金,我们的编制原则是“经济、合理、优质、高效”,特别是对结构、装饰施工主导工序，关键及重要部位的施工,本方案力求施工工艺先进，质量与工期控制施工到位，确保工程实际达到的质量、工期标准与我公司承诺保持一致。
(3)、本施工组织设计中凡未注明单位的数据，均为“mm".
2、主要内容
(1)、根据甲方的要求，本施工组织设计的内容涵盖范围为.
（2）、施工图及甲方的变更范围内的工程内容。
(3)、承担总承包组织、管理、协调与配合的责任。
三、工程总体目标
根据甲方的要求和本工程的重要性，我公司确定了本工程的总体目标如下:
1、质量目标
确保质量等级达到“合格标准”,同时按国家优质工程的质量要求组织实施,，将本工程建成让业主完全满意的精品工程。
2、工期目标
我公司在接到本工程招图纸后，结合本工程的特点、重点和难点进行了施工组织设计的详细编制，对进度计划的可行性进行了认真仔细的深入研究,对工程施工组织、管理进行了细致地部署、安排和筹划,对每一道工序的安排做到科学合理、高效紧凑、衔接紧密,在确保施工质量目标的前提下，对工期提出了如下目标：
根据我公司施工经验和技术保障能力，确定本工程总工期为35天。我公司将采用先进的施工工艺，周密合理的计划安排，保证按时将工程竣工，并争取提前交付使用。
3、工程成本造价控制目标
我公司将始终站在为业主服务的角度，树立工程全局观念,通过优秀的人才、科学的管理、先进的技术和设备、经济合理的施工方案和全面系统的策划和部署、有效的组织、管理、协调和控制，使本工程成本和造价得到最为有效的控制；通过业主、监理、、设计院、地勘单位和工程相关各方共同努力,优化施工组织和安排,使工程各个环节衔接紧密,高效顺利地向前推进;从图纸设计、材料设备选型、现场施工组织、管理、协调与控制等各个方面,提出行之有效的合理化建议和方案，加强“过程”、“程序”和“环节”控制，追求“过程精品”,避免不必要的拆改、浪费，尽量大能力减少和节省工程成本和造价，使业主的每一分基础建设资金都发挥最佳的效益和效果。
4、安全控制目标
我公司将采取切实可行的安全措施和充足的安全经费投入，通过严密的安全管理,确保施工现场不发生伤亡事故,不出现一例重伤事故。
5、环境保护和文明施工目标
我公司将严格按照国家建设部、河南省和平顶山市关于建筑工程施工的各项管理规定执行，加强施工组织和现场安全文明管理，使本工程成为我公司新的“企业形象示范工程"。
6、团结合作目标
积极、主动、高效为业主服务，急业主所急,想业主所想,处理好与业主、设计以及相关政府部门的关系，使工程各方形成一个团结、协作、高效、和谐和健康的有机整体，形成合力共同促进项目总体目标的实现。
四、科学合理的现场平面布置和安全文明工地的高标准要求
根据工程不同的施工阶段（基础施工、主体结构施工、装修施工）分阶段进行科学合理的现场平面和临设布置，解决好道路交通、材料设备堆放和存放、现场办公、人员生活和后勤保障以及材料加工供应、机械设备进出场和堆放等问题,处理好施工和安全设施之间的关系，有利于现场施工管理和统一协调,以满足工程的需要，创造良好的安全文明施工环境和作业条件，是本工程十分重要的任务.
第二章 施工组织机构
建筑施工是通过业主单位、设计单位、质监单位、监理单位及施工单位的全体努力，将设计图纸变成业主要求的特定使用功能建筑物过程。建筑施工涉及面广，如果事先作好生产组织、施工管理、技术措施、人力、物力及财力等各项准备工作,就能保证施工顺利进行，取得良好的社会效益和经济效益。
一、 施工组织机构及质安管理体系
我公司针对此工程严格实行“项目法”施工，由我公司最优秀的项目经理负责组建平顶山四十中学新建大门工程项目经理部，负责本工程的具体施工管理。同时向业主承诺:严格实行项目经理责任制，项目经理将对质量、工期、安全、成本及文明施工全面负责。各施工管理职能部门在项目经理的直接指导下做到有计划的组织施工，确保工程质量、工期、安全等方面达到目标要求.
项目经理部采用老、中、青相结合的方式，把老同志的丰富经验、中年同志的稳重干练、年轻同志的开拓进取精神有机结合，形成强有力的项目班子.其项目部主要人员均来自施工生产管理第一线的骨干力量，年富力强、精力充沛，而且个人素质高,专业技术水平高.
鉴于本工程为的重要性，我公司将专门设立后方保障部门，从人员、机具、施工物资上为本工程提供充分保证，组织好本工程的计划协调,公司各部门也将在各自业务管理范围内制订为本工程提供服务的保证措施,保证工程优质按期完工，及早投入使用。
公司施工组织机构
财务部门
经营部门
技术部门
质安部门
工程部门
试验室
质管 办
租赁部门
劳务部门
结算部门
材料部门
项目副经理
项目经理
生产要素单位副经理
生产要素单位经理
横向协调
分管经理
横向协调
总经理
质量管理领导小组
管理者代表
总会计师
总经济师
总工程师
决 策 层
实 施 层
管 理 层
项目技术负责人
质量安全部
施工部
后勤部
财务部
劳资部
材料部
预决算部
技术部
财务劳资科
经营预算科
经营预算科
质量安全科
施工技术科
副 经 理
主任工程师

项目经理部组织机构

后 勤 保 障 部
劳 资 部
财 务 成 本 部
预 决 算 部
材 料 设 备 部
内 业 技 术 部
质 量 安 全 部
施 工 管 理 部
项目技术负责人
项目经理
项目副经理
各专业作业班组

质 量 管 理 体 系
公司总经理、
副经理、总工
公司业务部门、辅助生产单位
工程部
总工办
试验室
动力处
材料处
人事处
加工厂
工程部
项目经理
质量管
理决策

项

目

职

能

部

门
质安部
技术部
质安部
材料部
材料部
劳资部
加工厂
施工部
项目预控措施
实施监督检查
编制组织设计
现场技术管理
质量检验、计量抽样检查、测试
机械设备质量
使用维修保养
进行材料质量材料质量验收
人员技术素质考核选择使用
加工、修理质量制作维修质量
控制工序质量检查验收整改

安 全 管 理 体 系
安 全 生 产
领 导 小 组
公司
领导
公 司 各 职 能 部 门

质

安

处
医

务

处
保

卫

处
工

会
材

料

处
总

工

办
动

力

处
施
工

处

安全意识教育
安全管理决策
项 目
经 理

施工设施安全检查
建立执行规章制度
质安部

机械设备施工用电使用维修保养
使用
材料部

项

目

工

各

职

能

部

门

编制施工组织设计
检查措施落实情况
技术部

供应合格安全用品
保管好并用前检查
材料部

工会小组
落实劳动保护
开展安全竞赛

后勤部
治安消防保卫
防护措施

医务室
上岗身体检查
医疗救治处理

保护人员安全
检查落实整改
各专业工长、质检员

二、 项目组织机构
组建精干高效的组织机构是事关项目管理成败与否的首要内容.
1、建立完整的组织机构
组织强有力的工程总承包项目经理部，根据本工程的特点,项目管理机构由三个层次组成.
（1）、指导决策层-—工程总指挥部
工程总指挥部是项目施工决策和保护机构,在公司整个范围内,对项目施工所需要的人员、机械、材料、资金等进行统一协调和调配，为项目提供可靠的保障。
(2）、项目管理层——工程总承包项目经理部
按照“项目法施工"组成的项目经理负责制，对工程进度、质量、安全、文明施工、合同履约全面发包的协同，并协调各专业分包之间的工序搭接和进度、场地、交叉作业的相互配合。确保工程按照既定质量、进度目标交付使用.
项目经理部由一名项目经理、二名专业副经理、一名项目技术负责人等组成。
下设:内业技术部、质量安全部、计划部、材料供应部、施工管理部等部门，具体实施项目部的职能。
(3)、施工作业层——直接参与施工的作业班组
精选曾施工过多项优质工程并有过施工同类型工程经验的各专业班组。
2、项目各职能部门职责
1、内业技术部由各专业技术员组成，其职能是:
（1）资料管理微机化;
(2）工程流程标准化；
（3）技术管理规范化；
（4）参与图纸会审、技术交底、编写施工方案；
（5)指导专业班组按施工图纸施工，按规范操作并执行标准进行验收。
2、质量安全部设有专职质检员、专职安全员,其职能是：
（1）编制质量、安全技术措施；
（2）对工人进行质量、安全教育;
（3）督促劳务层按照质量、安全操作规程施工；
（4）检查现场质量、安全情况并制定、落实整改措施，消除和处理质量、安全隐患和事故；
(5）执行材料、设备、工程产品的质量检验工作，对检验产品负直接责任.
3、计划部设预算员,其部门职能是：
（1）项目成本管理；
（2）项目预（结)算；.
4、材料设备部由材料员和机电工长组成，其职能是：
（1)负责材料进场时登记、清点及验收；
(2）负责堆码标识以及材料发放和保管;
（3）负责机械的进出场和维护保养。
5、施工管理部由各专业工长组成，其职能是：
对分管的施工产品质量负直接责任。
三、 确保组织机构有效运行的措施
1、根据本工程各方面情况及特点，有针对性的组建项目班子，并且一旦经过业主确认,全部人选将处于启动状态，根据设计要求积极为本工程做好开前的准备工作（材料、机械、技术等准备工作与策划工作).
2、根据项目经理部的工作实际，具体明确每个项目管理人员的责、权、利，使全体管理人员有条不紊、忙而有绪地开展工作，从而大幅度提高项目经理部的工作效率,有效促进管理整体实力的强化，使项目经理有更多的精力和时间来分析处理各种复杂的管理局面,做到项目整体下活一盘棋,充分发挥每个棋子的作用,做到决策有的放矢，成竹在胸，不打无把握之仗、无准备之仗。
3、以已制定的各项目管理制度来指导、督促、规范每个施工管理人员的工作质量、效率.变“人管理人”、“人盯人”为“制定管理人”.做到项目管理“有章可循、执法必严、违章必纠”，这样形成军令如山，赏罚分明的先进管理模式。
4、针对本工程的工作机制有效运行专项措施
（1）组织强有力的项目班子,选派思想好、业务精、能力强、善合作、服务好的管理人员进入项目管理班子。
(2）建立健全项目经理、工长、内业、材料、机械、劳资等岗位责任制，由公司领导直接定期对各专业人员进行考核。
（3)强化激励与约束机制，制定业绩评比，奖罚办法，定时组织项目经理部管理人员会议，检查工作质量。
(4）建立公司领导现场办公制,每月召开一次现场办公会，重点帮助解决项目的资金、质量、进度等难题，以确保资金为前提,带动项目各项工作的高效运转。
（5）每天下午召开由项目经理主持班碰头会,对次日的工作进行协调安排.项目部主要管理人员及分包单位主管参加，重点解决质量、进度、施工技术等难点.明确各项问题的解决办法及时间,并形成会议纪要。
（6)实行劳动用工管理，选派组织能力强,技术水平高，能打硬仗的作业队伍，树立连续作战的精神，确保工期的按时和提前完成。
（7）建立项目经理部周例会制，各配合部门、建设单位监理及项目部主要管理人员，分包单位主管参加，例会重点解决质量、进度、施工技术等难点。明确各项问题的解决办法及时间,并形成会议纪要。
(8）项目经理部是企业形象的缩影，是否建立健全各项管理制度将直接影响项目管理各项施工活动的顺利进行，要做到规范管理行为，有章可循，奖优罚劣,奖勤处懒，建立合理的工程工序，建立有利于调动员工工作积极性的分配激励机制，最大限度地发挥每位员工的主观能动性,为此必须坚持执行以下项目主要管理制度：
项目经理部组织管理制度
项目经理部的分工与协作制度
项目各职能人员各级质量管理责任制度
项目各职能人员各级安全管理责任制度
项目各职能人员各级文明施工责任制度
技术管理责任制度
材料管理责任制度
设备管理责任制度
安全与技术交底制度
项目员工考核考勤制度
项目成本考核制度
项目职业道德专项考核制度
第三章 施工布置
一、施工现场平面布置原则
根据本工程施工用地范围，即业主对用地的具体要求，本工程用地范围主要集中在原围墙范围内，因此，工程现场平面布置应充分考虑各种环境因素及施工需要,布置时应遵循原则如下:
1、现场平面随着工程施工进度进行布置和安排，各施工阶段平面布置要与该时期的施工重点相适应。
2、中小型机械的布置,要处于安全环境中，同时设置安全防护棚，要避开高空物体打击的范围。
3、临时电源、电线敷设要避开人员流量出口，以及容易被坠落物体打击的范围,电线尽量采用暗敷方式.
4、本工程应着重加强现场安全管理力度，严格按照国家《建筑施工安全检查标准》（JGJ59—99）的要求进行管理。
5、本工程要重点加强环境保护和文明施工管理的力度，使工程现场始终处于整洁、卫生、有序合理的状态,使该工程在环保、节能等方面成为一个名副其实的绿色建筑。施工场地布置粉尘控制设施，排污、废弃物处理及噪声控制设施的布置。
二、 不同施工阶段现场平面布置
1、主体结构施工阶段现场平面布置
（1)、现场设一个出入口，方便施工车辆进入，避免干扰学校车辆正常行驶。
（2）、现场设办公楼紧邻现场围墙。
（3）、生产设施包括钢筋车间、钢筋堆场、木工房等。
（4）地上结构施工期间:钢筋车间、木工房均设置在学校内车道靠围墙面，钢筋成品、半成品堆场设置在学校内车道靠围墙面.
（5）、砼均采用商品砼,汽车泵送供应。
（6)、材料库房、周转材料、砌体材料堆码场分别沿建筑物外侧设置。
2、装修施工阶段现场平面布置
（1)、装饰阶段,砂石料场、水泥库房各设一个。
（2）、原钢筋车间、半成品堆场位置改设为装饰材料堆场。
(3、)、办公室、民工宿舍等设施位置暂不变。
三、 现场施工机械设备的布置
1、垂直运输
由于本工程各项工程量较小，在主体结构完成后，采用履带式吊车来承担工程后期装饰施工阶段垂直运输需要，且必须分阶段的集中吊运。砂浆采用人工挑运解决垂直运输.
2、施工用水布置
现场临时用水根据施工经验采用￠25的供水管,设置于右侧围墙边,并砌筑水池一个.
3、施工临时用电计算及布置
（1） 、由于现场仅有照明、振动棒、木工机械等小型机电设备用电为15KW，故施工现场仅设置一个照明配电箱和一个动力三级箱，动力供电线路采用BLX-3×40+2×25 mm2即可完全满足需要。
第四章 基础、主体结构工程施工方案
一、施工准备
1、技术准备
在工程开工前，组织现场施工人员熟悉、审查图纸,领会设计意图，明确工程内容,分析工程特点的重要环节，重点抓好以下几项工程：
(1）、结合施工工艺和使用上的特点，作好采取特殊的施工方法和特定的技术措施的准备。
(2)、核对本工程特殊材料要求以及品种、规格、数量,核对图纸说明有无矛盾，是否齐全，规定是否明确,主要尺寸、位置、标高有无错误。
(3）、检查土建和安装图纸有无矛盾，并考虑好施工时的衔接的方法，并通过熟悉图纸明确场外制备的工程项目。
（4)、作好图纸会审准备工作,在认真学习图纸，充分准备的基础上,施工单位项目技术负责人召集现场有关人员和技术员进行图纸预审。对图纸存在的问题以及工程的有关问题以书面形式提前送给有关单位，便于图纸正式会审。
（5）、组织有关人员认真学习规范、规程、标准、并尽早编制实施施工组织设计，然后作好分级技术交底工作。
(6)、现场对进场钢筋，商品砼站对水泥、砂、石等材料进行取样，杜绝假冒伪劣建筑产品进入现场.
二、施工现场准备
1、施工准备工作一览表
序号
项 目
内 容
完成时间
1
技术准备
（1）施工图纸预审、会审
开工前
（2）在调查研究的基础上、编制施工方案
开工前
(3)商品砼站对所用砂石、水泥取样，试配。
开工前
2
物资准备
（1）材料准备、构（配）件和制品加工准备、建筑施工机具准备
开工前
（2）编制各种物资需要量计划，签订物资供应合同，确定物资运输方案和计划，组织物质按计划进场和保管
基础工程开工前第一批钢材水泥进场
3
劳动力组织准备
（1)优选劳动力队伍
开工前半月
（2）集结施工力量、组织劳动力进场
开工前
(3)做好工人入场三级教育
开工前
4
现场准备
施工现场控制网测量,复核各控制网点。
做好“三通一平"
临时设施搭设
组织施工机具进场
组织建筑材料进场
拟定有关试验、测试项目计划
开工前
5
施工场
外协调
办理施工许可证、入区证明
材料加工和订货
签订分包和劳务合同
开工前
2、结构施工的指导原则
1、必须保证结构的安全可靠性
要求首先必须严格按设计图纸和《混凝土结构工程施工及验收规范》（GB50204—2002）施工，严格控制钢筋模板的质量和混凝土的强度满足设计和规范的要求，控制钢筋施工和混凝土浇注、振捣和养护等每一过程和程序.
2、必须保证结构的垂直度、表面平整度、楼层标高和断面几何尺寸满足设计和规范要求，本工程中拱型等结构必须放实样后进行模板设计。
要求通过严格的测量和放线，利用安全可靠的模板和支撑体系,将结构误差控制在设计和规范要求的范围以内，尤其是杜绝定位偏差、垂直度和标高偏差，模板涨模和错位等质量问题,为装修工程创造良好的条件.
3、必须确保结构工程砼内部密实，观感质量好，达到清水砼的效果.
要求重点控制好模板支撑，混凝土的配合比、坍落度和和易性，混凝土振捣和养护。
4、必须确保重要部位混凝土的连续浇注，保证结构的整体性。
要求科学高效地组织商品混凝土的连续供应,充分保证商品混凝土的供应量，保证混凝土连续浇注施工.
三、 施工总体部署
1、施工顺序
根据工程主体结构的特点，以结构工程为先导，实行平面分段、立体分层、同步交叉流水作业的施工方法,各阶段施工顺序如下：
（1）、主体施工
主体结构施工自下至上、分层施工，各层施工顺序如下:定位放线→柱、梁扎筋、支模、浇筑砼→梁、板扎筋、支模、浇砼→验收。
（2）、装饰装修
现浇主体断水后，即插入墙体砌筑、抹灰。紧接着全面插入室内装修及外墙装饰,装饰大面积完后开始室外施工，同时插入水电安装.
外装饰从上而下进行.
（3)、 测量施工方案及控制措施
鉴于本工程结构复杂性，施工中设专职测量技师协调技术负责人作好工程测量工作，作为工程施工重点之一。
2、人员组织及设备配置
(1）、人员组织：安排1名取证上岗测量工负责现场测量工作。
(2）、设备配置:
仪器名称
数量
用途
设备性能
J2精纬仪
1台
测图

S1水准仪
1台
标高测量与传递
精度：每公里往返测1mm
50m钢尺
2把
轴线量测
经过检定
台式计算机
1台
内业计算及资料

建筑物的垂直度控制
各层的标高控制
建筑物的基础放线
3、施工测量的工艺流程
建筑物的定位放线
测定±0.00以上各起始标高线
砼达到规定强度
测定轴线控制桩
在各施工层，以投测的大角轴线，测定其他轴线
测定±0.00以下同一标高的水平线
测定基础细部线位
测定大角桩及轴线桩
根据设计定位条件测设“建筑物矩形控制图”
投测四大角及主轴线
测定±0.00以下各负（-）整米数水平线
以首层轴线位置为准，在四大角轴延长线上向上逐层投测
确认或复查定位依据
检测轴线控制桩
测定±0.00水准点或水平线
测定四大角轴线延长线桩

4、测量施工方案及控制措施
（一)、平面控制网的测设
1、与甲方提供的基线为准.
2、场区平面控制网布设原则：平面控制应先从整体考虑,遵循先整体、后局部、高精度控制低精度的原则。选点应选在通视条件良好、安全、易保护的地方。并用红油漆作好测量标记。
5、建筑物平面矩形控制网置于场区首级平面控制网上。轴线控制网的精度等级根据《工程测量规范》要求控制网的技术指标必须符合下表的规定:
等 级
测角中误差( ＂)
边长相对中误差
一级
±5
1/30000
(二）高程控制网的测设
1、依据场区水准基点（不少于三个），采用０.3mm精度电子精密水准仪对所提供的水准点进行复测检查，校测合格后，测设一条闭合或附合水准路线，联测场区平面控制点，以此作为保证施工竖向精度控制的首要条件。
2、依据水准基点，该点也可作为以后沉降观测的基准点。
3、高程控制网的等级及观测技术要求:高程控制网的等级拟布设三等附合水准,水准测量技术要求如下表:
等级
高差全
中误差
（mm/km）
路线
长度
(km）
仪器
型号

水准尺
与已知点联测次数
附合或环线次数
平地
闭合差
(mm)
三等
6
δ50
DS1
DS3
铟瓦
双面
往返各
一 次
往返各
一次
12×L
注:L为往返测段附合水准路线长度（km)
水准观测主要技术指标见下表：
等级
仪器
型号
视线
长度
前后视较差(m）
前后视累积差(m）
最低地面高度（m）
基辅或红黑读数差
基辅或红黑所测较差
三等
DS1
100m
3
6
0。3
1。0mm
1。5mm
DS3
75m
2。0mm
3.0mm
4、待基础垫层完成后，根据基坑边上的轴线控制桩，将所需的轴线投测到施工的平面层上,在同一层上投测的纵、横轴线不得少于2条，以此作角度、距离的校核.复核控制桩，将轴线投放到垫层上。
5、经校核无误后，在该平面上放出其它相应的设计轴线及细部线。并弹墨线标明作为支独立柱基模板的依据。模板支好后，应用两经纬仪架设在两条相互垂直的轴线上检查上口的位置。在地下室及各楼层的轴线投次过程中，上下层的轴线竖向垂直偏移不得超过4mm。施工放线精度要求如下表：
建筑物
结构特征
测距对中误差
测角中误差
测站测定高差中误差（mm）
起始与施工测定高程中误差
竖向传递轴线点中误差（mm）
钢筋混凝土结构、高度40mm以上
1/20000
5
1
6mm
4
6、当每一层平面或每段轴线测设完后，必须进行自检、自检合格后及时填写报验单,报送报验单必须写明层数、部位、报验内容并附一份报验内容的测量成果表，以便能及时验证各轴线的正确程度状况。
(三）±0。000米以下标高控制施工测量
1、高程控制点的联测:在向基坑内引测标高时，首先联测高程控制网点，以判断场区内水准点是否被碰动，经联测确认无误后,方可向基坑内引测所需的标高。
2、±0.000米以下标高的施测：为保证竖向控制的精度要求，对标高基准点，必须正确测设.在同一平面层上所引测的高程点,不得少于三个，并作相互校核，校核后三点的较差不得超过3mm，取平均值作为该平面施工中标高的基准点.基准点设置边坡外稳定位置，可使用水泥砂浆抹成一个竖平面，用红色三角作标志，并标明绝对高程和相对标高，便于施工中使用。
（四）±0。000米以上轴线控制施工测量
1、首层放线验收后,应将控制轴线引测至建筑物柱子上。利用2。5㎏铅垂将轴线引上.
2、施工层放线时,应先在结构平面上校核投测轴线，闭合后再测设细部轴线。
(五)±0。000米以上高程的传递
1、在第一层的柱子浇筑好后，从柱子下面已有标高点（通常是结构±0.000米以上1米线）向上用钢尺沿柱身量距。标高的竖向传递,用钢尺从首层起始高程点竖直量取，当传递高度超过钢尺长度时，应另设一道标高起始线,钢尺需加拉力、尺长、温度三差修正.
2、施工层抄平之前,应先校测首层传递上来的三个标高点,当较差小于3mm时，以其平均点引测水平线。抄平时，应尽量将水准仪安置在测点范围的中心位置，并进行一次精密定平，水平线标高的允许误差为±3mm。
5、施工过程测量控制
1、轴线及标高的测设：拆模后，根据轴线控制点将中心线测设在靠近墙柱底的基础面上，并在露出的钢筋上测设标高点，供支立竖向模板时定位及定标高使用.
2、柱子垂直度检测：与柱身模板支好后，先在柱子模板上端标出柱中心点，与柱下端的中心点相连并弹出墨线。对柱子的垂直度进行检查校正用垂球法。
3、柱顶及楼板模板抄平：柱子模板校正好后，选择不同行列的2—3根柱子，从柱子下面已测设好的1米线标高点,用钢尺沿柱身向上量距，引测2—3个相同的标高点于柱子上端模板上。在平台上置水准仪，以引测上来的任一标高点作为后视，施测各柱顶模板标高，并闭合于另一点作为校核。
4、结构完成以后在每一层使用红色油漆在柱墙上对轴线与建筑各楼层+1。00m标高线作出统一标识。
5、砌体抄平放线
框架结构砌砖前将水平标高引测到柱的一定高度位置上(楼面标高上500mm），与柱相连接的墙体相应位置应放出墙体的垂直边线、窗台、窗顶、门顶、洞底、沿顶等标高作为砌筑依据.
6、装饰施工放线
（1）室内装饰：根据建筑施工图弹出相应的全部黑线包括脚线、顶棚顶高程线、装饰线及窗台、门洞顶、压顶、楼梯步级等的黑线.
(2）外墙装饰:按设计图放出凸凹线、门窗顶、窗台线、装饰线、女儿墙压顶线等控制线。
（3）外墙饰面材料应按石材的规格和设计要求的图案等放出分格、分色及收边、收口、斜度等控制线，要求饰面缝线纵横畅顺。
6、测量重点控制点
1、建筑物角点精度控制。
为了保证建筑物总体垂直度和石材安装精度,在±0。000米以上各层轴线投测检验符合精度要求后，利用经纬仪方向线法将建筑物角点与主轴线投测到墙体或柱体的外立面,并弹墨线标记。允许轴线偏差不超过2mm，并保证每个立面投测的轴线至少3条。
2、楼板标高控制
楼层标高检测主要注意以下几点：
（1）支模架水平钢管、楼板模板高度复核；
(2）浇砼时设板面+1m标高线复核;
（3） 浇砼时采用钢十字控制浇砼厚度。
第五章重点及难点施工
一、土方开挖及回填
1、根据施工图，本工程的土方开挖采用大型机械开挖和人工开挖，按1:0。25放坡，基坑采用水泥砂浆M7。5做护壁，由于是雨季护壁采用水泥砂浆M7。5后,基坑再采用钢管架和木板按密排支撑加固支撑。
2、本工程回填，为保证回填质量，保证工期，回填土采用蛙式打夯机夯填压实。
回填应分层铺填夯实。使用机械不同，每层铺连砂石及回填料厚度和压实遍数也不同，见下表：
填土每层的铺设厚度和压实遍数
压实机具
每层铺土厚度
每层压实遍数（遍）
压路机
200～300
6～8
蛙式打夯机
200～250
3~4
人工打夯
不大于200
3～4
(1）、 回填施工前,应根据工程特点，施工条件等合理选择压实机具，并确定填料含水量控制范围、铺土厚度和压实遍数等参数。所有回填土压实系数应满足设计要求,采用连砂石回填.
（2)、 填土在机械碾压之前,先推平，使其表面平实。
（3）、 打夯机进行填方碾压，应采用“薄填、慢驶、多次"的方法，碾压方向应从两边逐渐压向中间，夯锤每次重叠宽度约为15～25cm。辗压时,夯迹应相互搭接,防止漏压。压实密实度以夯锤每次夯压后下沉量不超过1～2cm为准,回填时,如遇管道，先在管道两侧人工填土,手夯夯实，至管顶500以上时,方可用打夯机夯实.
（4）、分段填土时，每层接缝处应作成斜坡形，夯（碾）迹重迭0.5～1m。上、下层接缝错开不小于1m；
(5)、填方应按设计要求预留沉降量，若设计无要求时,沉降量一般不超过填方高度的3%。
二、 回填土质量控制措施
学习图纸和技术资料
学习操作规程和质量标准
准备工作
确定回填方案
测量仪器准备
线
回填机械准备
清理现场、作好排水
清理基底杂物和草皮
回填分层、控制厚度
连砂石含水率控制
清除大土块和生石灰块
分层测量填土标高
分层检验填土质量
执行验评标准
室内：不少于10%自然间，但不少于2间，每间不少于2处。密实度取样数量：基坑每20～50平方米1组(每个基坑不少于1组)；基槽或管沟，每层按长度20～50米1组；室外填土每层按100～500平方米1组；场平每层按400～900平方米1组。
书面交底
操作人员参加
技术交底
中间抽查
自检
办理回填土隐蔽验收签证
清理、现场文明施工
回填土夯实、密实度试验记录
施 工
质量评定
资料整理
自检记录
质量评定记录
施工记录
隐蔽验收记录
土方回填工程质量控制
三、主体结构工程施工方案
1、模板工程施工方案
（1)模板选择
根据本工程立面形式为拱型及结构主要为框架特点，我公司决定以采用18厚木工板为主,辅以定型钢模和木模,其具体使用部位如下：
矩形柱利用钢模板按断面尺寸逐步改制成型，不足部份新制作或利用部份组合钢模，并用钢管扣件固定。
矩形梁采用钢模、弧形梁板模板均用18厚木工板，50×100木枋组合固定.
由于本工程结构复杂，弧型拱和梁板柱为一次型配模，由于其工程量较小且为异形拆除后将无法再次使用。因此本工程所用梁板模板属于一次性摊销。
（2）模板的构造要求
模板除应保证工程结构各部份形状和几何尺寸、位置正确外，支撑并应具有足够的承载力、刚度和稳定性,能可靠地承受新浇砼的自重和侧压力以及施工荷载。
（3）模板的制作要求
1、根据柱断面尺寸， 400×500。柱钢模板制作时采用200、250的钢模组装，并考虑柱施工中易出现的上部缩颈现象,柱模应一次配至梁板底，并分两段制作，梁柱接头处模板在柱拆模时不拆除。
2、梁模板背销50×100@500,锁口枋50×100元钉固定。
3、弧形梁模板按实际放样尺寸制作成定型模板进行安装.
(4)模板安装顺序
各种模板安装施工顺序如下：
1、柱模板
放线→设置定位基准→抹1:3水泥砂浆支撑面→单片模板吊装就位→安装支撑→邻侧模板吊装就位→连接两片模板第二片模板支撑→安装第三、四片模板及支撑→调直纠偏→安装柱箍→全面检查校正→柱模表面固定。
2、梁模板
放线→搭设支撑架→安装梁底模→梁模起拱→绑扎钢筋与垫块→安装两侧模板→安装梁柱节点模板→检查校正→相邻梁模固定。
4、板模板
复核板底标高→搭设支撑架→安放木枋→安放模板→安柱、梁板节头模板→安放预埋件及预留孔模板→检查校正。
（5）模板安装
1、柱模板
首先放线抄平后,对模板下口与楼面高差大于5mm时，应用砂浆找平后再安装模板,以防止柱脚漏浆而“烂根”。并在距柱脚和柱200处，纵横两个方向焊Φ12钢筋撑，长度同柱断面，以利模板就位和控制柱断面尺寸及钢筋位置，柱箍竖向间距500.
2、梁板模板
梁板模板安装前，应用φ48×3。5钢管搭设支撑架,架顶必须严格找平,后再铺模板和木枋等。梁高700以内，立柱间距不大于900;梁高700～1000时，立柱间距不大于700。板支撑立柱间距为：板厚120mm以内，立柱间距不大于1000；板厚200时，立柱间距不大于800。梁板起拱按规范要求进行，但梁跨度≥4m时，起拱高度为2‰L，梁高超过700时，梁高中部应加φ12对拉螺栓，纵向间距不大于1000，梁宽大于400时，梁底应加支顶,间距同支撑立柱。梁板支模详附图。
(6）模板拆除
1、侧模拆除
拆梁、柱侧模在砼强度能保证其表面及棱角不因拆模而受损坏时,即可拆除。模板拆除的顺序应先支的后拆，后支的先拆,先拆侧模后拆底模自上而下的顺序拆除。
2、底模拆除
板的底模拆除时应满足：在混凝土强度达到75％以后方可拆除。梁的底模拆除时应满足：梁L＜8M时，须待混凝土强度达到75%设计强度，方可拆除，梁L＞8M时梁的底模必须达到设计强度的100％以后才能拆除。挑梁必须达到设计强度100％后方可拆除。
3、拆模后的使用荷载
已拆除模板及支撑的结构，在砼强度达到设计强度后,方可承受全部使用荷载，但不允许超过设计荷载。
（8）保证清水砼质量的施工技术措施
1、柱选用截面组合大钢模，整拼整拆，在阴角处加设通长胶条，防止漏浆。
2、楼板底模采用优质酚醛树脂覆膜胶合板。
3、采用早拆支模体系,根据早拆支撑原理定
