网络时钟施工方案.doc

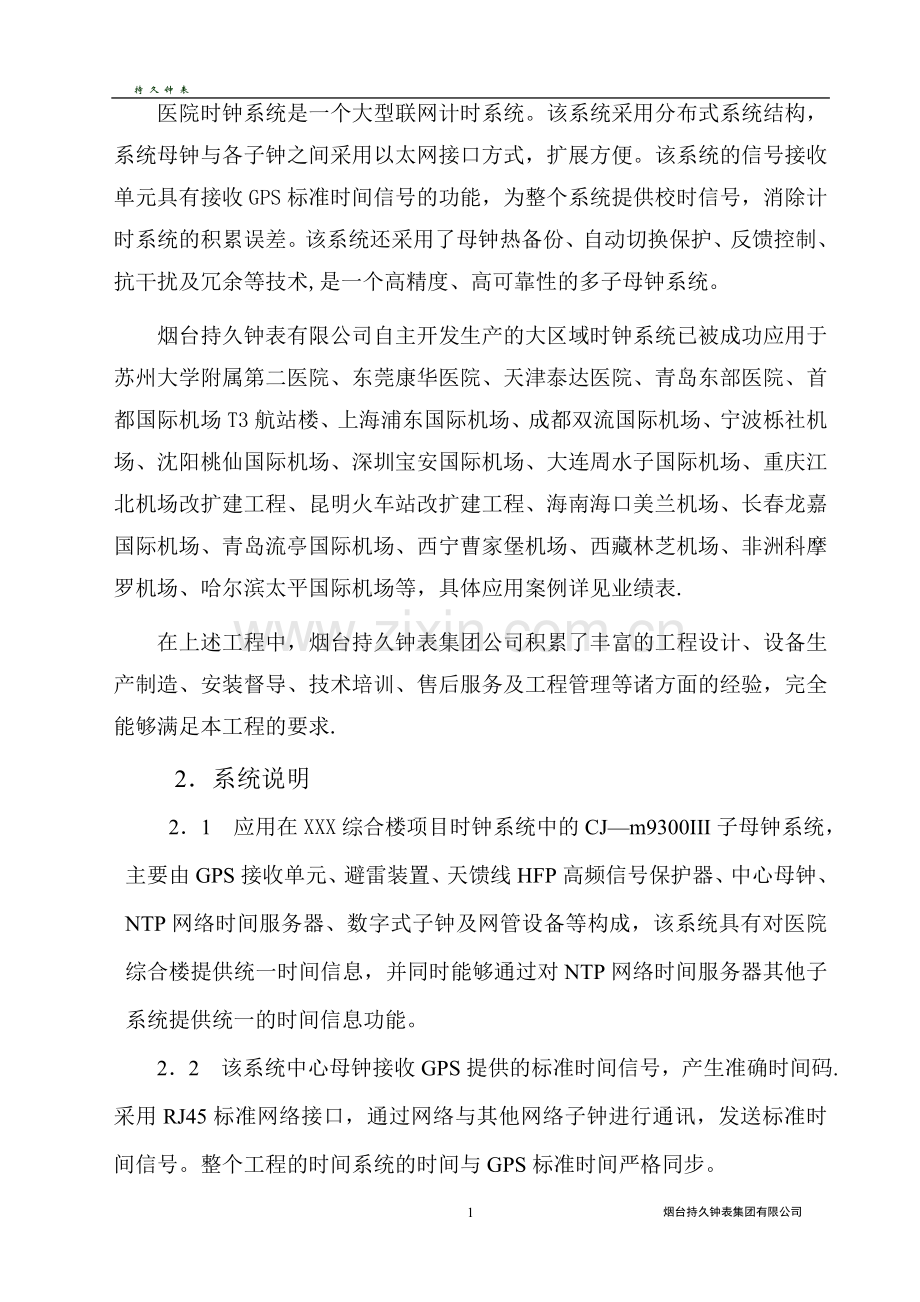

持 久 钟 表网络时钟施工方案 目录一、 工程概况 1工程简述 2系统说明 二、 主要工程量和主要实物工程量 1主要工程量2 主要实物工程量 三、 安装调试1. 安装要求 2。系统调试时需具备的条件 3.验收测试方法及测试标准一、项目概况1工程简述根据XXX综合楼项目弱电系统设计要求，本工程设置集中监控时钟系统。时钟系统供应商烟台持久钟表集团有限公司在本工程时钟系统建设中,本着“国际领先、国内一流的投标目标，使医院智能化楼宇工程时钟系统完全符合相关国家及行业规范和标准，并严格按照医院智能化楼宇工程对时钟系统的各种特殊要求,将之建成一个技术先进、智能化高、功能齐全完善的时钟系统，实现整个医院内时间标准的统一,以便于整个医院内工作人员和患者随时掌握准确、统一的时间信息，使各业务部门、职能部门工作井然有序、协调一致地进行工作，为各功能部门之间有机协调、密切配合提供标准的时间依据，确保适应医院智能化楼宇各种相关业务高速运转的需求。医院时钟系统是一个大型联网计时系统。该系统采用分布式系统结构，系统母钟与各子钟之间采用以太网接口方式，扩展方便。该系统的信号接收单元具有接收GPS标准时间信号的功能，为整个系统提供校时信号，消除计时系统的积累误差。该系统还采用了母钟热备份、自动切换保护、反馈控制、抗干扰及冗余等技术,是一个高精度、高可靠性的多子母钟系统。烟台持久钟表有限公司自主开发生产的大区域时钟系统已被成功应用于苏州大学附属第二医院、东莞康华医院、天津泰达医院、青岛东部医院、首都国际机场T3航站楼、上海浦东国际机场、成都双流国际机场、宁波栎社机场、沈阳桃仙国际机场、深圳宝安国际机场、大连周水子国际机场、重庆江北机场改扩建工程、昆明火车站改扩建工程、海南海口美兰机场、长春龙嘉国际机场、青岛流亭国际机场、西宁曹家堡机场、西藏林芝机场、非洲科摩罗机场、哈尔滨太平国际机场等，具体应用案例详见业绩表.在上述工程中，烟台持久钟表集团公司积累了丰富的工程设计、设备生产制造、安装督导、技术培训、售后服务及工程管理等诸方面的经验，完全能够满足本工程的要求.2系统说明 21 应用在XXX综合楼项目时钟系统中的CJm9300III子母钟系统，主要由GPS接收单元、避雷装置、天馈线HFP高频信号保护器、中心母钟、NTP网络时间服务器、数字式子钟及网管设备等构成，该系统具有对医院综合楼提供统一时间信息，并同时能够通过对NTP网络时间服务器其他子系统提供统一的时间信息功能。22 该系统中心母钟接收GPS提供的标准时间信号，产生准确时间码.采用RJ45标准网络接口，通过网络与其他网络子钟进行通讯，发送标准时间信号。整个工程的时间系统的时间与GPS标准时间严格同步。23 中心母钟与网络子钟是通过通信网络进行通讯;在网络中断情况下，网络子钟能够按自身精度独立工作，子钟脱离母钟能够按自身精度单独运行.24 系统具有故障自珍功能，发生故障时自动报警，指示故障部位,并有故障记录和打印输出等功能。25中心母钟采用热备份技术。二、主要工程量和主要实物工程量1主要工程量XXX综合楼项目时间系统采用的整套CJM9300III子母钟系统，其中包括GPS接收单元、避雷装置2套、天馈线HFP高频信号保护器、中心母钟、NTP网络时间服务器、数字式子钟及网管设套双面子钟和65套单面子钟调试等工作。3 主要实物工程量序号产品名称规格型号单位数量备注1GPS接收单元GPS79F套1含30米天线馈线2避雷装置信号线、电源线支22。1天馈线HFP高频信号保护器LMCB/50 50支12。2电源线防雷器DSOP-IIIB60/1P+N支13中心母钟CJm9300III台1主备热备份两套4接口箱CJ-CBS-A216个15NTP网络时间服务器CJNTP4台14个输出接口6数字式子钟CJ-S04DHKW只354英寸红色数码管显示“时：分，单面，外形尺寸530160*65mm，7网管设备7。1监控微机联想台17。2系统操作软件及应用软件CJ-R2010V套18电力电缆规格RVVP31。0mm2m802。6894对对绞电缆6类非屏蔽8芯双绞电缆米9290。6810电气配管（1)镀锌钢管SC20(2）接线盒暗装m1040。6711电气配管(1) 镀锌钢管SC20(2) 接线盒暗装(3) 管道暗敷凿槽、刨沟管道暗敷、恢复m35。11三安装调试1。 安装要求（1） GPS天线安装GPS天线的安装位置应在距中心母钟机房30m以内的室外，天线安装位置距离机房越近越好。最好能在建筑物避雷区域内。天线支杆底座采用地脚螺栓或膨胀螺栓固定楼顶的混凝土楼板上，天线在通过紧固螺栓固定在垂直支杆上.天线安装图详见下图。（2) 数显式子钟安装单面数显式子钟的安装方式为壁挂式，在其安装位置后的墙面应可可钉入塑料胀管螺栓,以便固定子钟后挂板.单面数显式子钟安装如图所示小型单面数显式子钟安装图（3) NTP时间服务器的安装NTP时间服务器为1U高度的标准机箱，可以安装在19英寸标准机柜里。 2。系统调试时需具备的条件（1）时钟系统安装的所有设备具备上电的条件，保证子钟和中心母钟之间的网络是通的，网络厂家提供IP地址，每个时钟占用1个IP地址.(2）GPS天线安装完成,母钟能够接收的GPS的信号。可以先把中心母钟调试好。（3）网管设备连接到网络上,保证网管设备、子钟和中心母钟之间的网络是通的。3.验收测试方法及测试标准测试项目测试方法技术指标中心母钟和GPS的同步功能修改中心母钟的时间，能够被GPS修改到正确的时间连续试验三次应准确无误子钟的时间和中心母钟同步的功能断掉GPS电源,修改中心母钟的时间，子钟能够随母钟的时间变化连续试验三次应准确无误NTP时间服务器NTP时间服务器应准确接收标准时间信号（母钟或GPS)，并显示标准时间，向输出时间信号。试验三次应准确无误子钟当子钟出现故障时,可将故障传送给母钟,人为将子钟置故障三次,该状态应传送给母钟.连续试验三次应准确无误。当母钟出现故障时，子钟可利用自身晶振工作，当故障排除后,可自动与母钟校准，运行一致。检验时去掉母钟信号,子钟应能自已运行.连续试验三次应准确无误。5 烟台持久钟表集团有限公司
