视频监控工程施工规范.doc

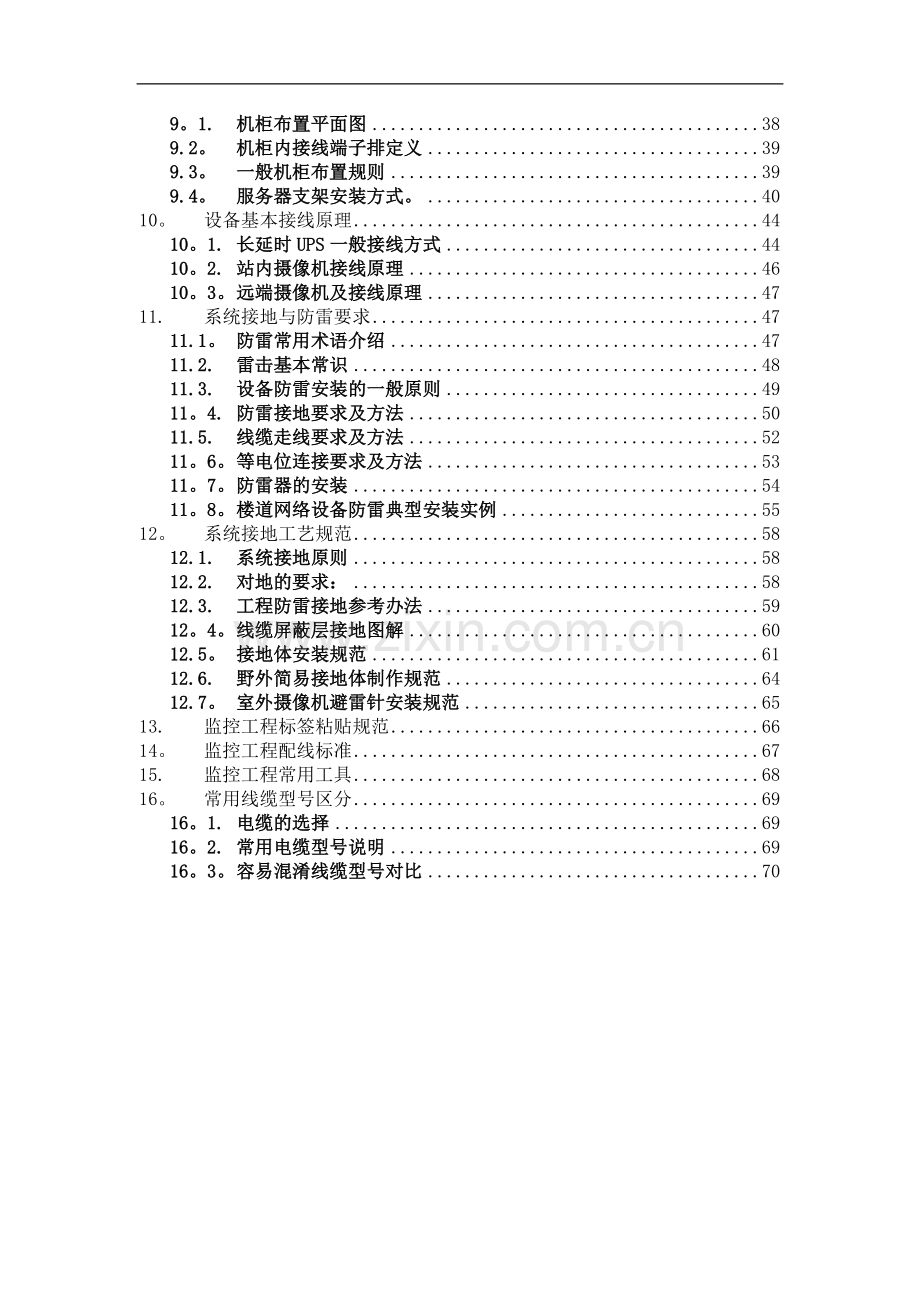

视频监控工程施工规范东方希望晋中铝业有限公司版本号:1.0目 录1.目的12。范围13.主要内容14.工程组织要求14.1。工程施工原则及注意事项14。2。试点站开通25。施工步骤与顺序26。工程前期准备46.1。前期调研需求46.2.施工前复勘46。3。调研组人员的确定66.4.调研输出的结果66。5。调研后确定工程量67。监控前端设备安装规范87.1。半球摄像机安装规范87.2.枪式固定摄像机室内安装规范97.3。枪式可控摄像机室内安装规范117.4。快球摄像机室内安装规范137。5。水泥杆立杆规范167.6.金属杆立杆规范177。7.车站侧2。4G无线设备安装规范187。8.咽喉2。4G无线设备安装规范217.9。线槽、线管沿墙壁铺设规范237.10。地埋线管铺设规范257.11。直埋（光)电缆铺设规范267。12.架空光缆铺设规范307。13.BNC头制作规范337。14.RJ45网线制作规范348.室内设备安装规范358.1。监控中心的安装原则358。2。监控中心安装环境要求368。3.注意事项368。4.监控中心计算机类设备安装规范368。5.监控中心供电要求368。6.机柜安装要求379。监控机柜内主要设备安装方法及接线规则389。1.机柜布置平面图389.2。机柜内接线端子排定义399.3。一般机柜布置规则399.4。服务器支架安装方式。4010。设备基本接线原理4410。1.长延时UPS一般接线方式4410。2.站内摄像机接线原理4610。3。远端摄像机及接线原理4711.系统接地与防雷要求4711.1。防雷常用术语介绍4711.2.雷击基本常识4811.3.设备防雷安装的一般原则4911。4.防雷接地要求及方法5011.5.线缆走线要求及方法5211。6。等电位连接要求及方法5311。7。防雷器的安装5411。8。楼道网络设备防雷典型安装实例5512。系统接地工艺规范5812.1.系统接地原则5812.2.对地的要求：5812.3.工程防雷接地参考办法5912。4。线缆屏蔽层接地图解6012.5。接地体安装规范6112.6.野外简易接地体制作规范6412.7。室外摄像机避雷针安装规范6513.监控工程标签粘贴规范6614。监控工程配线标准6715.监控工程常用工具6816。常用线缆型号区分6916。1.电缆的选择6916。2.常用电缆型号说明6916。3。容易混淆线缆型号对比70视频监控工程施工规范1. 目的本规范体系根据工程实践经验,概述了视频监控系统工程组织、施工调研、摄像机安装、无线设备安装、机房设备安装、布线、接地防雷、标签制作等的工作要求，制定了可参照、可控制的施工规范,请施工人员认真参阅，其中规定将作为工程验收标准执行。2. 范围适用于东方希望晋中铝业有限公司的视频监控类工程.3. 主要内容1. 工程组织工作要求2. 监控工程施工步骤与顺序3. 监控工程前端设备安装规范4. 监控工程中心设备安装规范5. 监控工程系统接地与防雷规范6. 工程线缆布放工作要求7. 监控工程标签粘贴规范8. 监控工程配套线材标准9. 监控工程常用工具4. 工程组织要求4.1. 工程施工原则及注意事项1. 用户至上的原则，施工期间尊重用户，及时反馈用户需求信息。2. 厉行节约的原则，施工期间善用公司各项资源。3. 团队协作的原则，任何工程都是由团队来完成，而不是个人行为。4. 自主施工为主、研发支持为辅，电话支持为主、现场指导为辅原则。施工期间遇到问题自己不能解决的先求助于项目经理，再求助于研发人员甚至厂家.5. 施工期间保持良好的精神面貌,注重公司形象，按照用户作息时间工作，保持作息纪律。6. 爱护公共财务.7. 用户设备接线时，能停电的，先将配接准备工作做好，尽量缩短停电时间，务必停电时，一次将配接工作完成，不能停电的，应须将准备工作完成，等待用户停电后再施工,不得擅作主张.8. 确保安全施工，根据各部门的实际情况及要求，我方施工人员必须严格遵守机房和动力设备的各项规章制度，以规范施工行为，确保施工安全。绝不允许随意触摸、扳动局方设备旋钮、开关的现象出现。9. 施工过程中，主动征询局方随工人员的意见,尊重局方有关人士提出的建议，以取得施工的认可。对工程质量要做到自检、互检，确保安装及施工质量。每天收工时，将设备附件、工程辅材等全部放回物料箱集中。应清理、打扫现场，恢复原有设备的原始状况，和局方随工人员对现场进行巡检,经双方确认后，方可离去。10. 供电系统的接电，应由局方指派专人进行或指导我方施工人员进行接线。交流系统的接电必须停电作业；直流系统的接电应严防短路。11. 工程实施工程中,对于建设单位要求的变更，应积极配合进行变更，如果变更条件不具备，应向建设单位作出合理解释，设及费用的请双方负责人签字确认。12. 安装施工过程中,凡有对原设计图纸进行修改之处，必须经用户签字确认，在施工图中做出更改标记，以便利设计文件、施工图纸的正式归档、交验。13. 线路美观大方、方便走线、便于维护,线槽要横平竖直、尽可能让用户看不到所走的线缆及线槽。14. 现场清理：施工过程中要把工具,设备等摆放有序,不影响段内人员工作通道。工具使用完毕要放回原处。工作过程中产生的垃圾应及时清理干净，保持整个工作过程整洁有序.4.2. 试点站开通l 首次开局应征求用户意见，选择该工程中具有典型特征的中小规模车间，如：有线缆桥架、地沟及监测种类较多的车间作为试点.l 当安装、施工完毕，提请用户有关部门的主管对现场的安装、施工工艺进行验证、指导,确认后方可进行全面正式施工。 5. 施工步骤与顺序1. 工程项目要有施工设计、施工图纸的，应先到现场进行实地考察核对,制定施工计划，发现设计中的问题及时同设计人员和用户沟通修改，并签字确认。2. 工程项目没有施工设计、施工图纸的，首先到现场实地考察安装环境,规划施工图纸、制定施工设计，并和用户代表以及方案设计人员召开评审会,根据会议决议进行施工，会议决议必须有参会人员签字确认。3. 施工人员应认真熟悉施工图纸及有关资料（包括工程特点），设计人员应对施工人员进行技术交底。对特殊问题应做明确的交待。4. 设备、仪器、器材、机具、工具、辅材、机械以及有关必要的物品应准备齐全，以满足连续施工或阶段施工的需求。必要时,应备有施工中的通讯联络工具.5. 熟悉施工现场。对施工现场的有关情况进行检查。施工现场如在室内进行时，应该在主体工程完毕、内装修开始或已有本系统工程的各类预埋管道（并符合要求）的情况下开始进行施工。对改造性工程,应与用户单位协调好管线的走向、安装方式等情况下再进行施工。施工现场在室外进行时，应了解施工沿途的具体情况。包括使用道路及占用道路情况（包括横跨道路）；允许用杆架设的杆路及自立杆路的情况；敷设管道电缆和直埋电缆的地质和地下其他管路情况，以及路由状况。6. 现场验货，要和用户、施工单位共同完成该项工作，点验完成后共同签署到货清单，之后将设备转移到存放安全、又有利于随时取用的地点保存，指定明确的保管责任人，并请保管人在设备清单上签字.7. 对各类施工材料清点、分类，以适应施工需要。8. 进行线槽、线管、穿放线缆工作，对线缆随时测试好坏，随时用标签标注.9. 进行摄像机安装，能在地面完成的组装工作决不留到高空作业，先完成支架或吊架再安装摄像机、解码器。10. 进行车间机柜安装和采集工作站、传输设备安装（在人力允许的情况下，可与摄像机等设备的安装同期进行）。11. 以车间为单位进行加电测试，应达到图像清晰、稳定，无干扰、无异常。12. 在人力许可的情况下可以同步推进多个车间的安装，要关注和控制施工质量。13. 进行监控中心服务器等设备的安装（在人力允许的情况下，可与前端设备的安装同期进行）。14. 进行系统联调，先调通传输通道,再进行功能调试，最后进行优化整理。注:过程中，应随时进行必要的检查和测试。6. 工程前期准备根据合同资料、功能要求、客户资料，确定现场调研工作行程，准备施工材料等(参与人员、日期、调研目的、调研范围、调研了解内容及最后输出文档等)。6.1. 前期调研需求调研工作不容小视，关系到项目的顺利推进，其中尽可能的列出详细内容列表,完善施工细节所关联的人力、物力、时间、空间资源,为施工计划统筹安排做准备，关键任务的把握等。1. 调研目的确定工程范围,功能实现,设备安装位置，施工计划安排，资源使用情况等,输出调研报告，为设备统计，生产计划提供依据.2. 调研的内容l 调研时间:年月日l 参与人:建设单位、施工单位、使用单位、l 设备安装位置:设备安装机房、视频采集点、数据传输机房、电源输出点、监控终端安装位置、中心机房、监控中心等l 主管单位:l 施工单位:l 配合单位：l 施工时间：l 结束时间：6.2. 施工前复勘1. 系统整体功能要求l 视频监控终端的数量以及分布位置（监控点)l 视频监控终端调看监控摄像机清单和原则（优先级）l 是否有监控中心建设的需求2. 室内、外监控点位置选择室外监控位置的选择非常重要，在车间一般选择进出站咽喉区域,主要监视叉区内作业和信号转折机的工作情况，需要规划确立摄像机杆位置。区间监控点一般以安全防护为主。室内监控位置则一般安装在靠近被观测目标附近的墙壁、房顶上.监控位置需要多方面因素考虑才能确定下来,主要有以下几方面考虑：l 摄像机视角范围和视角距离l 监控点要求能够清晰的观察到监控范围的内容，摄像机监控范围米。l 视频传输方案的实施，视频传输主要有无线和有线两种方式。l 有线传输方式需要考虑线缆的敷设途径、长度以及施工难度，一般同轴电缆传输距离不超过200米,双绞线传输距离不超过300米。l 无线传输方式需要考虑无线传输距离和可视程度,在无线与天线之间能够直视并且有一定高度的情况下，视距中考虑周围环境是否复杂，能够保证1.5km的可靠传输。l 系统电源的使用视频监控点需要使用220V交流电源,每个监控点电流小于0。5A，咽喉位置如果采用有线传输可以从室内直接敷设电缆传输电源到监控点，如采用无线传输则借用信号电缆提供电源。室内安装直接铺线。l 信号的干扰监控设备处在供电机组、变频设备、无线功率设备等附近，或从附近穿线时要考虑对图像的影响。采用无线传输时要考虑同频干扰。3. 设备的安装一般情况下不建议使用无线传输视频，当现场必须采用无线传输时，一般将无线设备和摄像机安装到一起,最少保证20厘米的距离,如果摄像机的位置不适合无线信号传输，在能够施工的条件下可以将无线设备安装到有利于无线传输的位置，并要求布线距离不超过100米。所有设备的安装位置要求拍摄照片。1) 室外摄像机安装 落实摄像机确定的安装位置以及安装方案。 是否需要重新设计金工件，如需要，要求测量现场安装位置的关键尺寸。2) 无线设备安装 无线网桥和天线的馈线连接不能超过5米,尽量在1米以内，能就近安装就就近安装,减少馈线损耗。 天线要求尽可能多的看见信号楼天线。 落实摄像机确定的安装位置以及安装方案。3) 室内设备安装 落实摄像机确定的安装位置以及安装方案。 是否需要新增工作台,工作台有无特殊要求. 视频解码器的安装位置以及安装方案（放置配电箱内）。4) 防水箱的放置 安装位置及安装方案. 落实防水箱与摄像机、无线设备的距离4. 网络通道状况l 现有网络通道状况l 视频监控能使用的网络通道情况。5. 防雷及地线要求6. 注意问题l 信号干扰l 电源选取l 设计金工件l 安全问题6.3. 调研组人员的确定根据需调研的内容，确定现场调研人员，如、设计院设计人员、建设单位、工程组（施工总体负责），专家组，销售部、研发部、技术支持部等；6.4. 调研输出的结果输出现场调研报告、施工方案、施工设计图、设备连接图等。6.5. 调研后确定工程量1. 工作内容列表根据调研的内容，具体分工，将工程中的各项工作细化，列举出所有的工作内容,制定施工计划表，征求相关各部门意见及建议，达成一致观点。现场调研现场调研系统设计施工方案设计设备连接图设计施工图纸设计设备统计、采购设备统计采购计划下达设备到货、质检设备测试设备检验调试设备组装数据制作软件部署硬件配置视频编码器设置无线网桥设置摄像机设置设备联调设备联调设备发货设备发货信号楼顶设备安装楼顶是否需要构建水泥基础楼顶线缆布线楼顶监控设备安装天线固定无线网桥固定室外咽喉区设备安装咽喉监控设备安装摄像机、网桥、天线及金工件安装防水箱固定安装设备线缆制作、布线机械室内监控施工终端设备到位监控设备安装摄像机固定编码器固定云台解码器固定室内设备组装线缆布线（电源选取、网络布线）其他终端设备就位其他终端设备安装车间设备安装电务段设备安装电务处设备安装系统调试室外设备调试网桥调试系统调试摄像机调试室内设备调试室内摄像机调试视频服务器调试监控终端调试其他终端调试车间监控终端调试道路监控终端调试收尾及联调收尾及联调系统使用、维护培训及验收终端培训、工区使用培训验收2. 确定工程施工界面确定施工方及施工时间，和施工单位明确划分施工界面.7. 监控前端设备安装规范7.1. 半球摄像机安装规范1. 工 具： 钳子、锤子、电烙铁、万用表、电源插排、螺丝刀、电钻或电锤、记号笔、标签纸、铅笔、梯子等。2. 材 料： 绝缘胶带、热缩管、塑料胀塞、自攻螺钉、缠绕管、BNC接头、焊锡丝、镜头纸、PVC管/槽等。 3. 位 置： 根据被监控对象确定位置,一般安装于墙壁或顶棚，高度要高于被监控对象的顶部，关注细节安装的近些，关注整体安装的远些，一般距被监控对象25m之内。4. 施工注意事项： 1） 安装前必须详细阅读摄像机说明书，检查配件是否齐全、完好;2） 摄像机电源线接头时应严格注意电源极性;3） 在安装期间尽量不要打开镜头盖，以免弄脏镜头;如果不小心弄脏了镜头,请使用专用镜头纸或面棒沾酒精来清洗；4） 不要使摄像机瞄准光亮物体.无论摄像机在使用或非使用中，绝对不可使瞄准太阳或其它非常光亮的物体,否则，可能造成图像模糊或产生永久光晕；5） 拐弯处切不可把同轴电缆扭变成半径小于电缆直径10倍的曲线；6） 不要挤压或压紧电缆，否则会使电缆的阻抗改变而降低图像质量；7） 不要过分用力拉扯电缆，否则会使线芯全部或部分断裂，影响系统寿命、影响供电/信号质量；7.2. 枪式固定摄像机室内安装规范工 具： 斜口钳、电烙铁、万用表、螺丝刀、扳手、锤、电锤、M6或M8钻头、记号笔、标签纸、铅笔、梯子.1、 材 料： 绝缘胶带、热缩管、塑料胀塞、自攻螺丝、缠绕管、PVC线槽/线管、BNC接头、焊锡丝，镜头纸。 2、 位 置： 根据被监控对象确定位置，一般安装于墙壁,高度要高于被监控对象的顶部，关注细节安装的近些,关注整体安装的远些,一般距被监控对象2-5m之内。3、 施工步骤： 1） 落实好被监控对象、安装位置、走线路径、走线方式；2） 打开包装，检查外观，检查附件是否齐全;3） 取出摄像机和镜头，将镜头安装在摄像机上,注意CCD部分不能触摸、不能进入灰尘；4） 打开护罩，装入摄像机并固定.注意摄像机镜头前端应离开护罩玻璃5mm左右的距离，以便于稍后调整镜头；5） 找好位置,用铅笔按照固定孔画好位置，移开支架，电钻打眼，用M6(松散墙面）或M8（坚实墙面)钻头打孔，深度根据膨胀螺丝长度而定。塞入膨胀螺丝，固定好支架，注意安装牢固，不能和墙壁之间留空隙;6） 将护罩安装在支架上，并调整过渡器角度,使摄像机大致对着被监控物体；7） 钉线槽、放线；线槽布放要求横平竖直,接头处增加对接头;8） 将视频线、电源线从护罩走线孔传入护罩，并做好BNC头，插在摄像机视频端子上；将12V变压器放在护罩内摄像机后部，并接好220V电源线，将12V电源线接在摄像机上；9） 用缠绕管缠绕护罩至线槽之间的裸露电缆;10） 将引线接入机柜，制作接头，接入相应的设备；11） 加电测试，调整镜头角度，使监控目标居于图像中间位置；12） 调整镜头变焦,使放大倍率和聚焦最合适；13） 用镜头纸擦拭干净镜头、护罩玻璃，扣上护罩,并再次确认图像质量；4、 注意事项： 1） 安装前必须详细阅读摄像机说明书，检查配件是否齐全、完好；2） 摄像机电源线接头时应严格注意电源极性；3） 在安装期间尽量不要打开镜头盖，以免弄脏镜头;如果不小心弄脏了镜头，请使用专用镜头纸或面棒沾酒精来清洗；4） 不要使摄像机瞄准光亮物体.无论摄像机在使用或非使用中，绝对不可使瞄准太阳或其它非常光亮的物体，否则，可能造成图像模糊或产生永久光晕；5） 拐弯处切不可把同轴电缆扭变成半径小于电缆直径10倍的曲线；6） 不要挤压或压紧电缆，否则会使电缆的阻抗改变而降低图像质量；7） 不要过分用力拉扯电缆，否则会使线芯全部或部分断裂，影响系统寿命、影响供电/信号质量；7.3. 快球摄像机室内安装规范顶装快球 壁装快球l 工 具： 斜口钳、电烙铁、万用表、电源插座、一字螺丝刀、十字螺丝刀、小号扳手、锤、电锤、M6或M8钻头、记号笔、铅笔、梯子、手提电脑.l 材 料： 绝缘胶带、热缩管、塑料膨胀管、半圆头自攻螺丝、膨胀螺栓、缠绕管、BNC接头、焊锡丝、镜头纸。 l 位 置： 高度要高于被监控对象的顶部，覆盖尽可能大的范围.l 施工步骤： 1） 开包装,检查摄像机外观有无异常，同时检查配件是否齐全,有无检验合格标签；2） 检查配套电源是否符合要求;上电，用监视器检查摄像机输出是否正常;3） 根据说明书设置快球通讯参数（波特率、传输方式、地址等）；4） 打开壁装支架包装,检查外观是否正常,配件是否齐全；5） 用记号笔在墙壁上标记壁装支架固定孔位置;6） 用M6（松散墙面)或M8(坚实墙面）钻头打孔，深度根据膨胀管长度而定，将支架用自攻螺丝固定好；7） 将快球固定在支架上，并装好球罩 ；8） 做BNC接头并连接；9） 连接控制线；10） 连接电源线。 快球装配示意图快球壁装支架 天花板安装架 室内内嵌式安装架室外防护罩 室内防护罩 圆柱安装架l 注意事项： 1） 安装环境:温度：550湿度：20-90 2） 安装前必须详细阅读摄像机说明书，检查配件是否齐全、完好。3） 电源线接头应使用直冷压接端子;并严格注意电源极性。4） 在安装期间尽量不要打开镜头盖，以免弄脏镜头；如果不小心弄脏了镜头，请使用专用镜头纸或面棒沾酒精来清洗。5） 不同的环境有不同安装方式,需要不同的安装附件.常见的安装方式有:短臂安装、长臂安装、角装、柱装、吊装、吸顶装。 7.4. 水泥杆立杆规范1、 工 具： 铁锹、绳索、米尺、榔头、电锤、12mm钻头、锤子、千斤坠等。2、 材 料: 8-10m水泥杆；3、 杆体选择：根据设备的重量,一般选择杆体顶径为150mm，国家标准检测认证通过厂家生产的水泥预应力电线杆.4、 位 置： 根据被监控对象确定位置，选址在不影响交通、不影响正常作业的地方。关注细节安装的近些，关注整体安装的远些，一般距被监控对象30100m之内。5、 施工步骤: 1） 施工考察、施工设计出具并得到批准后，立杆、挖沟埋线工作就可以单独提前进行；2） 将水泥杆运输到指定安装地点；3） 挖坑,一般为一面竖直、一面倾斜的坑,深度为杆总高度的20%-30;4） 如需杆内走线，则在水泥杆上下两头使用电锤打出穿线孔,注意下部孔应在地面15cm以下，顶部孔应在杆顶3050cm以下；5） 将水泥杆立进挖好的坑内，边填土、边砸实；6） 用千斤坠观测水泥杆,应安装竖直；6、 注意事项： 1） 立杆位置选择应谨慎，不能影响交通、不能影响正常作业；2） 立杆人手一定要足够，一般68人一组;3） 安全第一，保证人员安全;4） 做好防护，立杆时周边不能容留闲杂人员旁观；注:相关标准规定，人工立杆只能操作10米以下电杆，对于10米以上电杆，必须选用吊机作业.7.5. 金属杆立杆规范注：水泥底座的尺寸和杆体的高度相关，根据相关设计规定进行处理。1、 工 具： 电焊机、板子、钳子、台钳、铁锹、绳索、米尺、榔头、电钻、10mm钻头、锤子、千斤坠、振动棒等。2、 材 料： 6-8m钢管杆、8mm螺纹钢、4mm厚钢板、水泥、沙子、PVC线管等。3、 位 置： 根据被监控对象确定位置,选址在不影响交通、不影响正常作业的地方.关注细节安装的近些,关注整体安装的远些，一般距被监控对象30-100m之内。4、 施工方法： 1） 采用地锚混凝土式基础。地脚螺栓上端为螺纹，下端为夹角小于60的折弯或其它类似防拔结构,地脚螺栓应焊接或者压接在下法兰盘上。地角螺栓加工为地笼样式，增强水泥基础强度. 预埋穿线管内径应大50mm，弯曲角度应大于1202） 在没有特殊情况所有监控立杆预埋件混凝土为C25砼,所配钢筋符合国标及受风要求.其中水泥为425号普通硅酸盐水泥。混凝土的配比和最小水泥用量应符合GBJ204-83的规定；3） 预埋件地脚螺栓法兰盘以上的螺纹包扎良好以防损坏螺纹，监控杆根据预埋件安装图正确放置监控立杆预埋件.4） 金属杆基础的混凝土浇注面平整度小于5mm/m尽量保持立杆预埋件水平.监控杆预埋件法兰盘低出周围地面mm，再用C25细石砼把加强肋盖住，以防止积水；5） 确保监控杆基础钢筋笼的基础顶板平面水平，即用水平尺在基础顶板垂直两个方向测量，观察其气泡必须居中；监控立杆预埋件基础混凝土浇捣必须密实,禁止混凝土有空鼓；6） 监控杆施工时要在预埋管口预先用塑料纸或其它材料封口,以防止混凝土浇捣时混凝土漏入预埋管中，造成预埋管堵塞；基础浇捣后,基础面必须要高于地平面5MM10MM;混凝土必须要养护一段时间,以确保混凝土能达到一定的安装强度。7） 在监控杆顶部打出线孔，顶部预留3050cm空白距离；5、 注意事项： 1） 立杆位置选择应谨慎，不能影响交通、不能影响正常作业;2） 立杆人手一定要足够,一般3-5人一组;3） 安全第一，保证人员安全；4） 做好防护，立杆时周边不能容留闲杂人员旁观;5） 水泥基础应充分凝固后再安装监控杆，一般最少凝固48小时，夏季短些，冬季施工时采取一定的防冻措施,增长养护时间；7.6. 线槽、线管沿墙壁铺设规范1、 工 具： 马凳、卷尺、手锯、锤子、钳子、壁纸刀、螺丝刀、电锤、6mm/8mm钻头、锤子、打线墨斗、记号笔、铅笔、标签纸等。2、 材 料：PVC线槽/管、各类配套接口件、胶布、塑料胀塞、自攻螺丝等。3、 位 置： 沿墙壁走线槽，可根据用户要求走墙壁上部或地面，走上部应离房顶向下10cm左右，走地面应在踢脚线以上紧挨踢脚线。4、 施工步骤： 1） 根据机柜、摄像头位置确定走线路由,规划铺设线槽的路由、长度；2） 根据需要放线多少选用2.5cm、4cm、6cm、10cm规格宽度的线槽，选用的原则是所有的线塞进线槽后，线槽还能剩余20左右的空间；3） 两人配合使用打线墨斗沿线槽路径打线，注意横平竖直；4） 用电锤每隔1m打一个眼，遇到转角的地方应在接头位置10cm内增加打眼；5） 塞入胀塞,并用锤子敲打至和墙面持平；6） 钉线槽，注意转角处锯成45角，拼接缝不能留痕迹；7） 放线,先将线一根根按实际长度截好，在线槽下并排铺开；8） 两人配合将线布放进线槽，注意线应理顺，尽量不交叉，更不能打结;9） 边放线边盖盖,注意转角、对接、分支处使用专用配套接口件连接；10） 遇到线槽端点，应采取措施封住端口；5、 注意事项： 1） 安全第一，保证人员安全；2） 规范作业，保证衡平竖直，保证接口紧密；3） 选用适当大小规格的线槽，保证所有的线塞进线槽后，线槽还能剩余20%左右的空间，但也不宜过大;4） 横平竖直、布局合理、协调美观的原则，锯口要平滑直顺;接口处无明显缝隙；端口处要做密封处理。5） 线槽用430自攻丝，每隔1米固定一处；线槽小于0。5米时用两个自攻丝固定牢固。6） 线槽内电缆不可排放过密，影响扣盖，应留有20的余空量。线缆必须理顺，平整地放入线槽内。电缆从线槽引出,开孔不可过大，电缆布放松紧适当.7） 顶板上或地板下电缆须穿PVC管保护，同一路由电缆尽量走一根保护管。8） 线缆布放时,原则上不允许电缆有扭结、死结、续接现象,对于必须续接电缆时，续接处端头要与其它电缆困扎，增大抗拉力。9） 线管安装应横平竖直，每隔1米用管卡固定；不同规格管子连接，要用转接头连接,不允许大管套小管连接；向上引出电缆时，管口要接弯头。10） 对于垂直线槽应尽量走两面墙的交接地带，不要在墙的中间部分敷设线槽；对于水平线槽应尽量沿墙的顶部或底部敷设,底部的线槽距离地面保持在10cm左右,顶部的线槽应尽量靠近房顶11） 在线槽拐角处如没有阴角、阳角、拐角,要制作45度角，做到美观处理。7.7. 地埋线管铺设规范1、 工 具： 铁锹、卷尺、手锯、壁纸刀、记号笔、铅笔、标签纸等。2、 材 料：3、 线管、各类配套接口件、胶布等。4、 位 置: 选择不易遭受破坏或将来施工影响的路径和位置铺设线管，一般为地面以下80cm，农田为地面以下1m，短距离绕过的地方可以浅些.5、 施工步骤： 1） 确定走线路径；2） 根据所布线的多少确定PVC管径，一般线占据的总空间不能超过管径的40%;3） 挖沟，深度80cm以上,农田为地面以下1m，短距离绕过的地方可以浅些;4） 穿线，先穿入细钢丝，再用钢丝拉线，注意不能用力过猛；5） 测试所布线的质量，判断是否有中间断线现象，及时更换受损的线;6） 使用标签对线标注;7） 将线管端口使用胶泥密封；6、 注意事项： 1） 安全第一，保证人员安全;2） 规范作业，保证挖沟深度，保证接口紧密；3） 选用适当大小规格的线管，保证所有线占据的总空间不能超过管径的40; 7.8. 直埋（光)电缆铺设规范1、线缆到场后检查1）线缆运输到现场后，进行装卸作业时，应小心装卸,严禁将线缆直接从车上推落到地.2）线缆进场前必须进行下列检验，合格后方可入场使用。 a、检查包装标记、端别、盘号、盘长、包装有无破损、缆身外观有无损伤和压扁等，并作记录。 b、根据光缆、电缆的出场合格证和测试记录，审核线缆的传输特性和机械物理特性是够符合要求.c、光缆长度应根据工厂提供的等效折射率用1310nm波长测试；光纤衰减用1310nm和1550nm两个波长测试,并作相关记录。d、电缆线间绝缘、对地绝缘不得小于3000Mkm；电缆埋设后用500V兆欧表测量电缆全程对地绝缘不小于20 M.接续配线前的测试数据，作为电缆隐蔽工程测试记录。2、电缆线路敷设1） 音频信号设备（含维修电话线)应采用星绞组对角位置的两条芯线构成的回路或对绞组。 2） 电缆埋深站内埋深为0.8m，石质地带为0。5m。区间埋深为1。2m，水田为1.4m。过道深度距枕木底不小于800mm，且距线路中心距离不小于2600mm。过道电缆沟应选择在信号机外方第四枕木孔处，垂直钢轨，统一过道. 3) 电缆标按规定埋设：a.电缆转向或分支处、过道处；b. 直线段50米设一个电缆标，100m设一块警示牌。c.电缆地下接续处；d.电缆穿越障碍物（如:沟、涵、建筑物等处）的适当地点；e。 电缆标、警示牌无破损，油饰成白色，打红色字，顶部标明电缆走向.面向线路电缆标两侧标有“信号电缆”字样及埋深深度,警示牌两面标有“电缆径路，严禁取土”字样. 4) 信号电缆敷设时应满足下列要求: a、电缆绝缘外护套应确保完整，可测试钢带对地的绝缘电阻值判断，宜为2Mkm； b、电缆径路弯曲时，非铠装电缆不小于电缆外径10倍；铠装电缆不小于电缆外径15倍；内屏蔽电缆不小于电缆外径20倍，不得出现背扣、小弯现象. c、平行轨道的直埋电缆距离最近钢轨轨底边缘的距离在线路外侧时不得小于1.7m，在线路间时,不得小于1。6m.为避免电缆线路和接触网柱径路重叠，电缆应埋设在距线路中心2.44m内(区间3.1m内)。 5） 电缆每端储备长度符合下列要求： a、室外电缆每端储备量不小于2m，20m以下电缆不小于1m。 b、室外电缆进入室内的储备量不小于5m。 c、电缆过桥在桥两端的储备量为2m. d、电缆地下接续时，接续点每端电缆储备量不小于1m。 注：电缆备用量应成“状“U”状或“状，顺序摆放在坑内. 6） 电缆径路选择符合设计及电务段探沟确定位置要求。电缆径路取直，不绕 行,严禁在上下行正线间敷设电缆,特殊情况需敷设，电缆距两线路中心距离不小于2500mm。 7) 贯通地线与信号电缆同沟埋设于电缆槽下方土壤中，距电缆槽底部不小于300mm。 8) 信号电缆不得与电力电缆同沟，新设电缆不得与既有电缆同沟，特殊情况需要交叉时，要用水泥槽隔开. 9） 平行于公路的直埋电缆距公路面、排水沟边缘不小于1m。 10) 干线电缆与电力线路平行铺设时，距电力杆边缘不小于0.7m，距电力防雷地线不小于20m。 11) 电缆进入室内后，其屏蔽外层必须接地。 3、光缆铺设 1)光缆铺设时，应根据环境条件，选择合适的接头位置。直埋光缆接头宜选择在地势平缓、地基稳固地段;桥上接头应避免有接头。 2）施工中应充分利用光缆的盘长，宜整盘敷设，不得任意切断光缆.一般情况靠近通信段一段不得少于一公里。3）光缆敷设、接续或固定安装时的最小容许弯曲半径为：单光缆不应小于护套外经的20倍，光电综合缆不得小于护套外经的15倍。4）施工中光缆、电缆的外层护套不得破损，接头处必须密封良好。5）光缆铺设前应该先清沟，沟底应平坦。6）使用人力敷设时,施工人员应根据缆的重量按510m间隔排开。当人数有限时，光缆可采用8字型盘绕法，从中间向两端段敷设.7）使用机械牵引时，光缆端头上应装专用的牵引夹具或者牵引套,牵引力应加在光缆的加强件上。牵引速度应不大于15m/min。不得突然启动或者停止。8）光缆埋深站内埋深为0。8m，石质地带为0。5m。区间埋深为1。2m,水田为1。4m.过道深度距枕木底不小于1m,且距线路中心距离不小于2600mm。9）为保证光纤受到最大侧压力时光纤传输特性不受影响，光缆敷设过程应保证曲率半径不小于光缆外经的20倍.10）室外光缆进入室内的储备量不小于10m，并且加装光缆绝缘节进行防护。4、线缆缆防护1） 线缆穿越轨道(公路）时，防护管两端各伸出轨枕端（公路边沿)不得小于500mm；防护管内径应大于电缆外径的1。5倍，防护管两端用塑料套管或橡皮防护,穿越公路电缆用钢管进行防护,钢管埋深不低于800mm.2）电缆设水泥防护时,水泥槽埋深为盖顶面距地面200-300mm。3）通过坚硬地段或埋深不能满足正常要求时，应采用电缆槽或钢管进行防护.4）过水沟、水渠时，应用水泥槽或钢管防护。5)在桥涵通过，采用钢管、槽进行防护，有护栏时管、槽固定在护栏上，管、槽距桥面高度大于0。5m，固定良好，电缆无外露，两端入地处砌沙砖墙防护，管、槽在桥面时全程用砖砌槽防护。6）在排水沟通过，电缆距排水沟底部大于400mm，槽钢防护.7)信号电缆与接触网地线的距离不小于2m，否则应采用水泥槽，并贯注绝缘胶防护。8）干线电缆采用电缆槽防护,支线电缆沙砖防护。4、电缆接续电缆接续应A端与B端相接，相同芯组内相同颜色的芯线相接。1）信号电缆地下接续a、距公路、铁路、道口边缘2m内不许接续，在距地下热力，煤气及燃料管道2m范围内不应进行电缆地下接续。b、接头应水平放置，接头两端各300mm内不得弯曲;并设电缆线槽防护,其长度不应小于1m。c、焊接严禁使用腐蚀性焊剂，严禁虚接、假焊、有毛刺.d、密封良好。e、接续完毕，应及时进行芯线导通和芯线对地、芯线间绝缘电阻值的测试。f、区间敷设电缆的连接采用地下接续，接头处设长度不小于1mm防护线槽，接头两端各300mm内不准弯曲，电缆备用长度不小于2m。g、电缆敷设时，1000M内不得超过1个接续点,接续点是同一规格电缆地下接续，接续处设标桩，写明编号、型号。2）箱盒等地面接续a、电缆配线：电缆芯线不得有任何损伤,端子板及端子根母要紧固,芯线上的端子必须固定、拧紧,芯线之间应放垫片，线环应顺时针方向上端子。每根芯线要留有能进行3次接续的储备量(30高的鹅头弯）。线环脖颈长短适宜，一方面垫片外铜线裸露部分不超过1，另一方面芯线外皮不得夹在垫片内。线把顺直，配线美观。b、电缆引进箱盒时应用绝缘胶灌注，灌胶深度宜为30，胶面整洁光亮,胶面高度可低于电缆护套5-10(内屏蔽数字电缆除外)。C、干线电缆引入箱盒时其金属护套应与箱盒金属构件绝缘，电缆的钢带、铝护套、内屏蔽护套相连通。 5、光缆接续1）、光纤接续采用熔接法，根据接续技术水平，要求终继段内每个接头损耗平均值不大于0。08db/个，同时每一纤芯在中继段内接头的平均损耗不大于0.08db/个，在接头处，光缆与光纤应预留一定余量,金属加强芯与接头盒底座要连接牢固。 2）、 光纤接续应该严格按照光缆色谱连接，不得接错；在引入点与原光缆接续时,对原光缆应进行检查测试，保证待接续光纤性能良好并参考纤芯分配图.6、线缆标桩1) 光（电）缆标石埋设位置按有关技术规范的标准执行,一般标石放置在电缆一侧,不许
