施工方案(隧道照明).doc

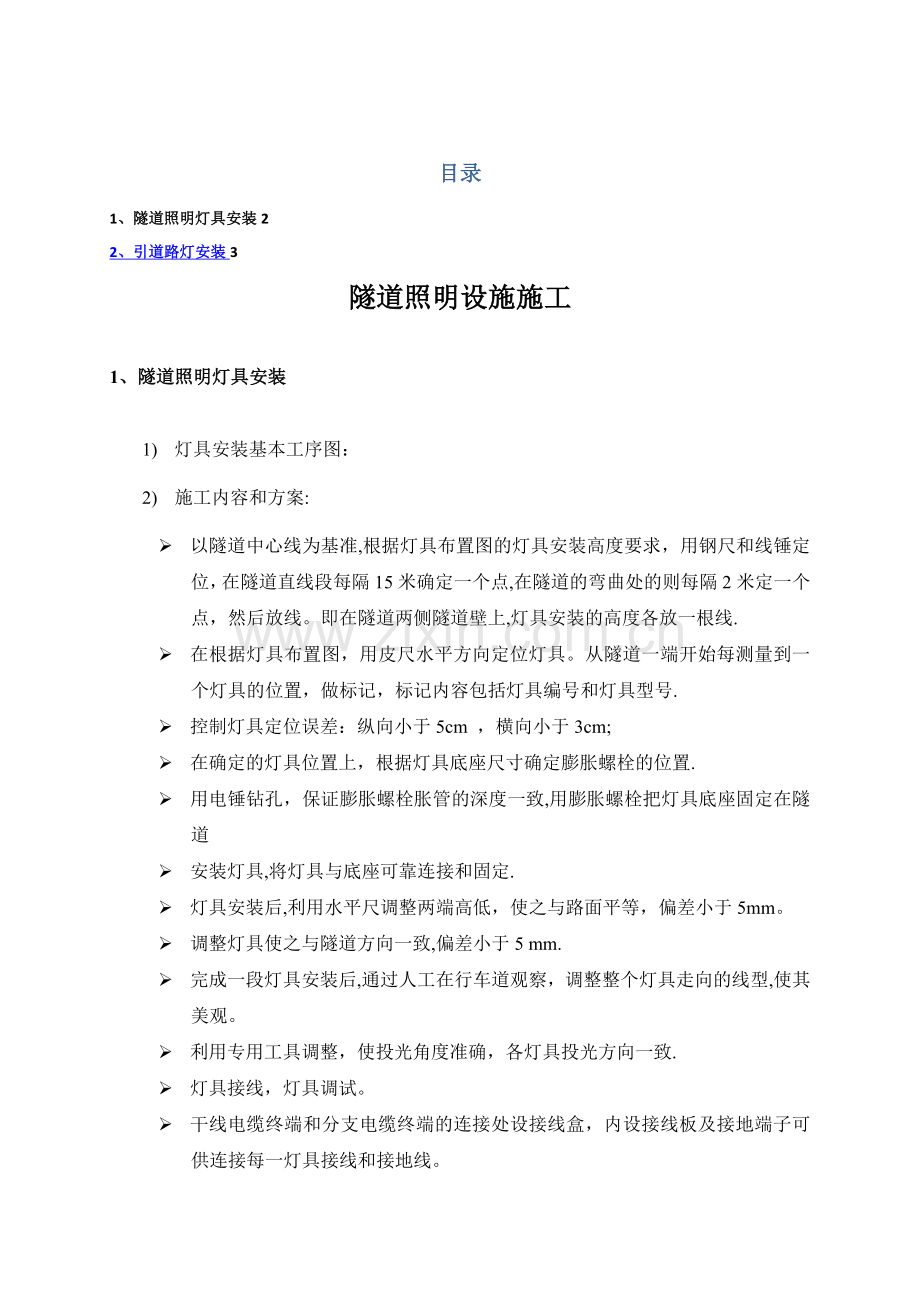

目录
1、隧道照明灯具安装2
2、引道路灯安装3
隧道照明设施施工
1、隧道照明灯具安装
1) 灯具安装基本工序图：
2) 施工内容和方案:
Ø 以隧道中心线为基准,根据灯具布置图的灯具安装高度要求，用钢尺和线锤定位，在隧道直线段每隔15米确定一个点,在隧道的弯曲处的则每隔2米定一个点，然后放线。即在隧道两侧隧道壁上,灯具安装的高度各放一根线.
Ø 在根据灯具布置图，用皮尺水平方向定位灯具。从隧道一端开始每测量到一个灯具的位置，做标记，标记内容包括灯具编号和灯具型号.
Ø 控制灯具定位误差：纵向小于5cm ，横向小于3cm;
Ø 在确定的灯具位置上，根据灯具底座尺寸确定膨胀螺栓的位置.
Ø 用电锤钻孔，保证膨胀螺栓胀管的深度一致,用膨胀螺栓把灯具底座固定在隧道
Ø 安装灯具,将灯具与底座可靠连接和固定.
Ø 灯具安装后,利用水平尺调整两端高低，使之与路面平等，偏差小于5mm。
Ø 调整灯具使之与隧道方向一致,偏差小于5 mm.
Ø 完成一段灯具安装后,通过人工在行车道观察，调整整个灯具走向的线型,使其美观。
Ø 利用专用工具调整，使投光角度准确，各灯具投光方向一致.
Ø 灯具接线，灯具调试。
Ø 干线电缆终端和分支电缆终端的连接处设接线盒，内设接线板及接地端子可供连接每一灯具接线和接地线。

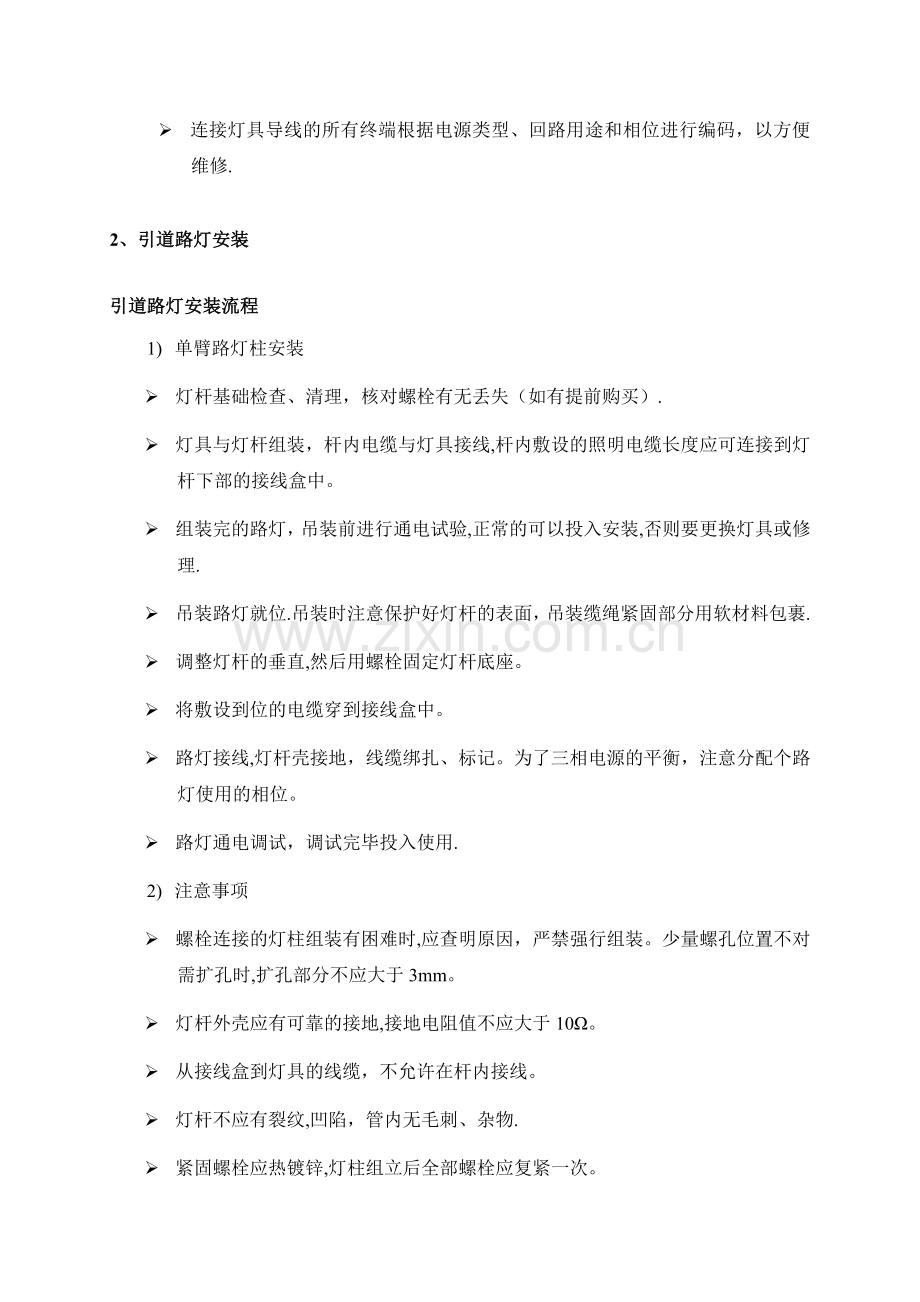

Ø 连接灯具导线的所有终端根据电源类型、回路用途和相位进行编码，以方便维修.
2、引道路灯安装
引道路灯安装流程
1) 单臂路灯柱安装
Ø 灯杆基础检查、清理，核对螺栓有无丢失（如有提前购买）.
Ø 灯具与灯杆组装，杆内电缆与灯具接线,杆内敷设的照明电缆长度应可连接到灯杆下部的接线盒中。
Ø 组装完的路灯，吊装前进行通电试验,正常的可以投入安装,否则要更换灯具或修理.
Ø 吊装路灯就位.吊装时注意保护好灯杆的表面，吊装缆绳紧固部分用软材料包裹.
Ø 调整灯杆的垂直,然后用螺栓固定灯杆底座。
Ø 将敷设到位的电缆穿到接线盒中。
Ø 路灯接线,灯杆壳接地，线缆绑扎、标记。为了三相电源的平衡，注意分配个路灯使用的相位。
Ø 路灯通电调试，调试完毕投入使用.
2) 注意事项
Ø 螺栓连接的灯柱组装有困难时,应查明原因，严禁强行组装。少量螺孔位置不对需扩孔时,扩孔部分不应大于3mm。
Ø 灯杆外壳应有可靠的接地,接地电阻值不应大于10Ω。
Ø 从接线盒到灯具的线缆，不允许在杆内接线。
Ø 灯杆不应有裂纹,凹陷，管内无毛刺、杂物.
Ø 紧固螺栓应热镀锌,灯柱组立后全部螺栓应复紧一次。
Ø 单臂路灯垂直倾斜度不应大于3‰。
Ø 测量绝缘电阻，应符合下列规定:配电装置及馈电线路的绝缘电阻值不应小于0。5MΩ；测量馈电线路绝缘时，应将断路器、用电设备、电器和仪表等断开。
3) 试验和测试
Ø 测量绝缘电阻，应符合下列规定：配电装置及馈电线路的绝缘电阻值不应小于0.5MΩ；测量馈电线路绝缘时,应将断路器、用电设备、电器和仪表等断开。
Ø 各灯的点亮控制系统试验。
Ø 主要场所的照度测量.
Ø 接地装置的接地电阻测量。
