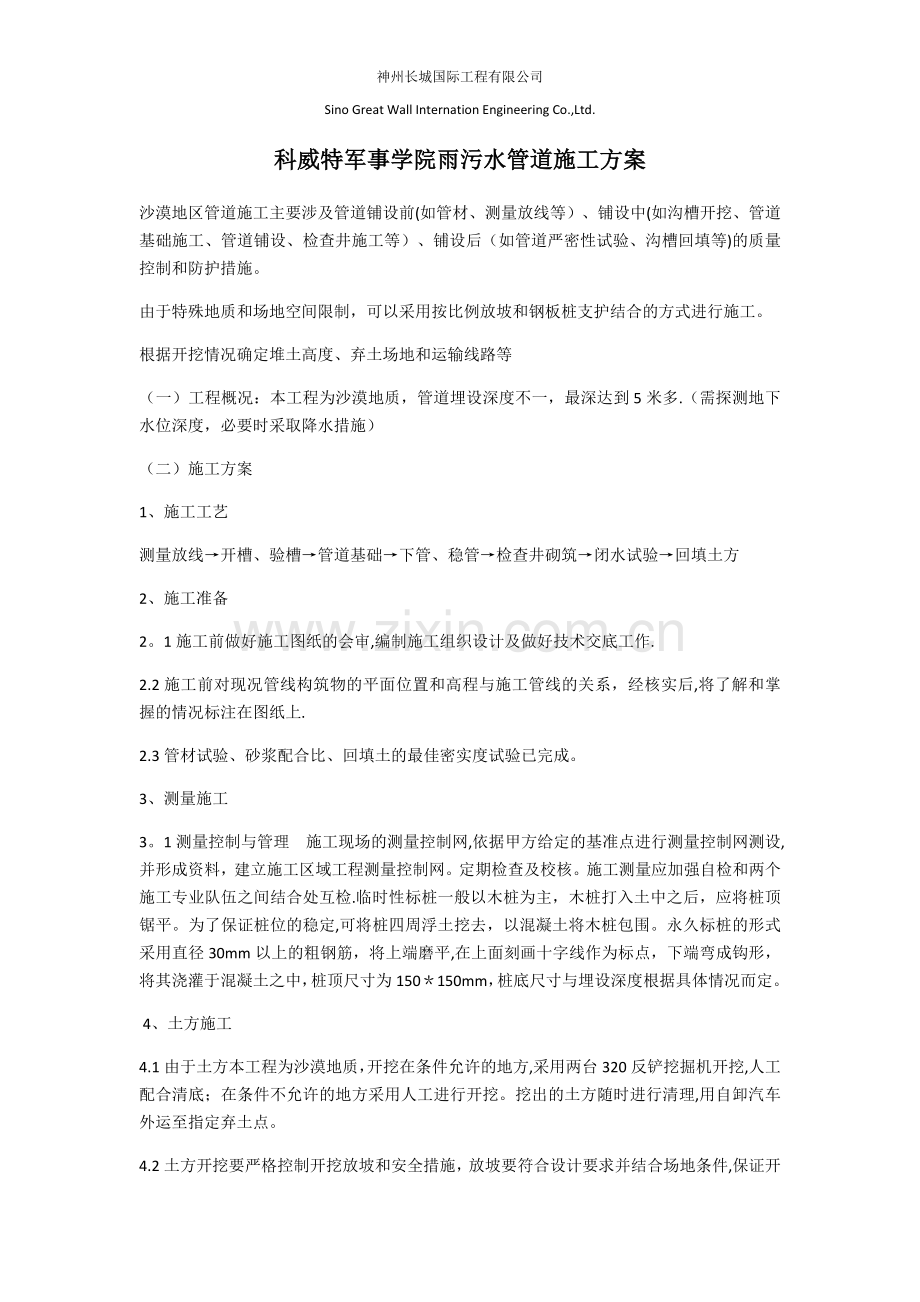

沙漠地区管道施工方案.doc

神州长城国际工程有限公司
Sino Great Wall Internation Engineering Co.,Ltd.
科威特军事学院雨污水管道施工方案
沙漠地区管道施工主要涉及管道铺设前(如管材、测量放线等）、铺设中(如沟槽开挖、管道基础施工、管道铺设、检查井施工等）、铺设后（如管道严密性试验、沟槽回填等)的质量控制和防护措施。
由于特殊地质和场地空间限制，可以采用按比例放坡和钢板桩支护结合的方式进行施工。
根据开挖情况确定堆土高度、弃土场地和运输线路等
（一）工程概况：本工程为沙漠地质，管道埋设深度不一，最深达到5米多.（需探测地下水位深度，必要时采取降水措施）
（二） 施工方案
1、施工工艺
测量放线→开槽、验槽→管道基础→下管、稳管→检查井砌筑→闭水试验→回填土方
2、 施工准备
2。1施工前做好施工图纸的会审,编制施工组织设计及做好技术交底工作.
2.2施工前对现况管线构筑物的平面位置和高程与施工管线的关系，经核实后,将了解和掌 握的情况标注在图纸上.
2.3管材试验、砂浆配合比、回填土的最佳密实度试验已完成。
3、 测量施工
3。1测量控制与管理 施工现场的测量控制网,依据甲方给定的基准点进行测量控制网测设,并形成资料，建立施工区域工程测量控制网。定期检查及校核。施工测量应加强自检和两个施工专业队伍之间结合处互检.临时性标桩一般以木桩为主，木桩打入土中之后，应将桩顶锯平。为了保证桩位的稳定,可将桩四周浮土挖去，以混凝土将木桩包围。永久标桩的形式采用直径30mm以上的粗钢筋，将上端磨平,在上面刻画十字线作为标点，下端弯成钩形，将其浇灌于混凝土之中，桩顶尺寸为150＊150mm，桩底尺寸与埋设深度根据具体情况而定。
 4、土方施工
4.1由于土方本工程为沙漠地质，开挖在条件允许的地方,采用两台320反铲挖掘机开挖,人工配合清底；在条件不允许的地方采用人工进行开挖。挖出的土方随时进行清理,用自卸汽车外运至指定弃土点。
4.2土方开挖要严格控制开挖放坡和安全措施，放坡要符合设计要求并结合场地条件,保证开挖尺寸和施工安全,边沟堆土要在沟边1米以外,且要控制堆土高度，一般不超过1。5米.
4.3土方回填要控制回填厚度，对称回填,分层夯实（1吨的小型光轮压路机)。
5、 采用砼垫层基础的排水管道铺设
5。1基础垫层施工要视设计要求和开挖宽度,做好模板配置和相关材料准备.
5。2下管、稳管 1）管道进场检验：管节安装前应进行外观检查,检查管体外观及管体的承口、插口尺寸，承口、插口工作面的平整度。用专用量径尺量并记录每根管的承口内径、插口外径及其椭圆度，承插口配合的环向间隙，应能满足选配的胶圈要求. 2)管道下管：采用专用高强尼龙吊装带，以免伤及管身混凝土。吊装前应找出管体重心,做出标志以满足管体吊装要求。下管时应使管节承口迎向流水方向.下管、安管不得扰动管道基础。 3)稳管：管道就位后，为防止滚管，应在管两侧适当加两组四个楔形混凝土垫块。
5.3接口 接口时,采用龙门架,对口时应在已安装稳固的管子上拴住钢丝绳，在待拉入管子承口处架上后背横梁，用钢丝绳和倒链连好绷紧对正，两侧同步拉倒链，将已套好胶圈的插口经撞口后拉入承口中。注意随时校正胶圈位置和状况.
5。4锁管 铺管后为防止前几节管子的管口移动，可用钢丝绳和倒链锁在后面的管子上。
5.5吊车   应根据具体情况采取可靠防护措施后，方准进行吊装作业。
6、检查井、雨水口砌筑 根据设计要求对井位和雨水口的位置进行提前标记，注意管井接口部位施工，保证井室符合规范要求。
（三）工期保证措施
 根据工程总工期制定施工总体网络计划，施工总网络计划中要明确规定各个重要部位的绝对工期,将做为该施工阶段的关键节点，严加控制，各个节点工期必须确保。在施工整个过程中要及时分析工期进展情况，调整人力、物力等资源，确保关键工期按时完成.
按施工总体网络计划的安排，制定各关键节点的网络计划，合理安排施工顺序,积极做好技术、人力、材料准备,防止因施工准备不足，影响工程进度。
投入足够的人力、周转材料和施工机械，保证周转材料和施工机械能够正常使用。加强质量管理和成品保护,防止返工现象发生。 在混凝土浇筑过程中，采用混凝土输送泵进行浇筑，使布料准确到位，减轻劳动强度，加快施工进度.
在施工中，要积极采取流水作业，使设备、人员充分发挥作用，提高利用率。要合理进行人员安排，在人员安排上,一般应保持人员固定，减少人员变动，使操作者环境熟悉、操作熟练、施工速度快. 选择素质高、施工经验丰富、能胜任本工程的施工队伍。配置较精良的施工机械设备，保证项目使用设备完好。
（四）文明施工措施
1、为加强施工现场管理，提高文明施工水平，创建文明工地，结合本工程实际情况,成立文明施工领导小组，加强对施工现场,机械管理,现场安全、保卫、卫生等方面的管理.
各种公告牌、标志牌内容齐全，式样规范，位置醒目。建立文明施工责任区,划分区域，明确管理人，实行挂牌制,做到现场清洁整齐。
2、 在适当的地点设置临时堆放点,并定期外运。并且采取遮盖防漏措施，运送途中不得遗撒。
3、现场物资材料供应按计划进场,既保证施工生产使用又避免因进料过多而造成无处堆放。对进入现场的物资材料应分类堆放整齐有序，部分采取搭盖顶棚或覆盖。
4、建设工地良好的文明氛围，对职工经常性进行文明施工教育，建设一支高素质的职工队伍,提高文明施工措施。
（五）现场工程机具投入计划 （以两个班组计划)
序 号
机械设备名称
型号规格
数 量
备 注
1
 反铲挖掘机
320
2

2
自卸汽车

6

3
汽车吊
8吨
2

4
蛙式打夯机

3

5
光轮压路机
1吨
2

6
吊具（吊带、倒链）

6
