烽火GPON开通指导手册(个人总结版).doc

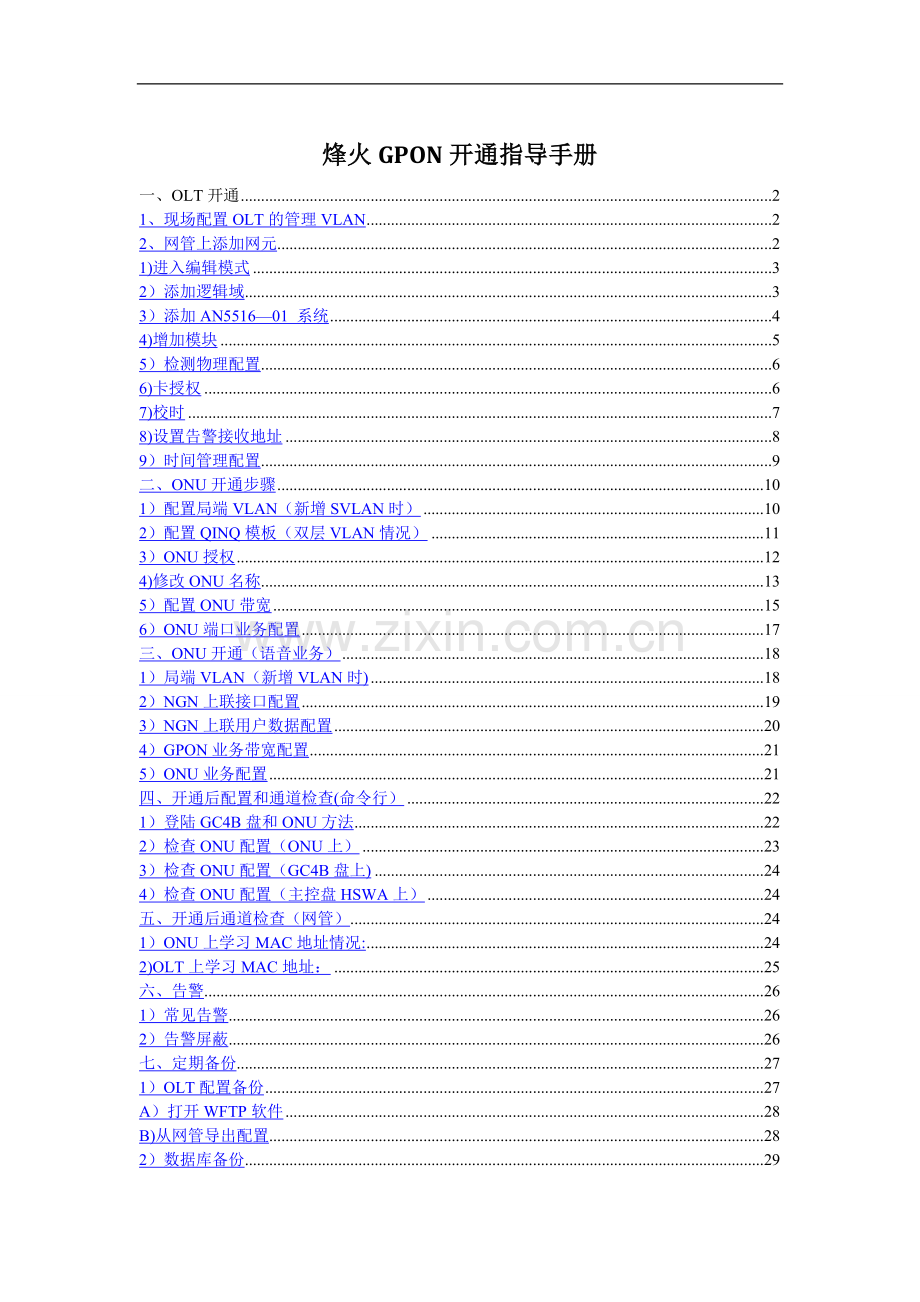

烽火GPON开通指导手册
一、OLT开通 2
1、现场配置OLT的管理VLAN 2
2、网管上添加网元 2
1)进入编辑模式 3
2）添加逻辑域 3
3）添加AN5516—01 系统 4
4)增加模块 5
5）检测物理配置 6
6)卡授权 6
7)校时 7
8)设置告警接收地址 8
9）时间管理配置 9
二、ONU开通步骤 10
1）配置局端VLAN（新增SVLAN时） 10
2）配置QINQ模板（双层VLAN情况） 11
3）ONU授权 12
4)修改ONU名称 13
5）配置ONU带宽 15
6）ONU端口业务配置 17
三、ONU开通（语音业务） 18
1）局端VLAN（新增VLAN时) 18
2）NGN上联接口配置 19
3）NGN上联用户数据配置 20
4）GPON业务带宽配置 21
5）ONU业务配置 21
四、开通后配置和通道检查(命令行） 22
1）登陆GC4B盘和ONU方法 22
2）检查ONU配置（ONU上） 23
3）检查ONU配置（GC4B盘上) 24
4）检查ONU配置（主控盘HSWA上） 24
五、开通后通道检查（网管） 24
1）ONU上学习MAC地址情况: 24
2)OLT上学习MAC地址： 25
六、告警 26
1）常见告警 26
2）告警屏蔽 26
七、定期备份 27
1）OLT配置备份 27
A）打开WFTP软件 28
B)从网管导出配置 28
2）数据库备份 29
附：一、烽火GPON设备介绍： 30
二、小技巧： 30
1、ONU查询 30
2、导入网管配置方法： 32
1）进入编辑模式 32
2）导入配置数据 32

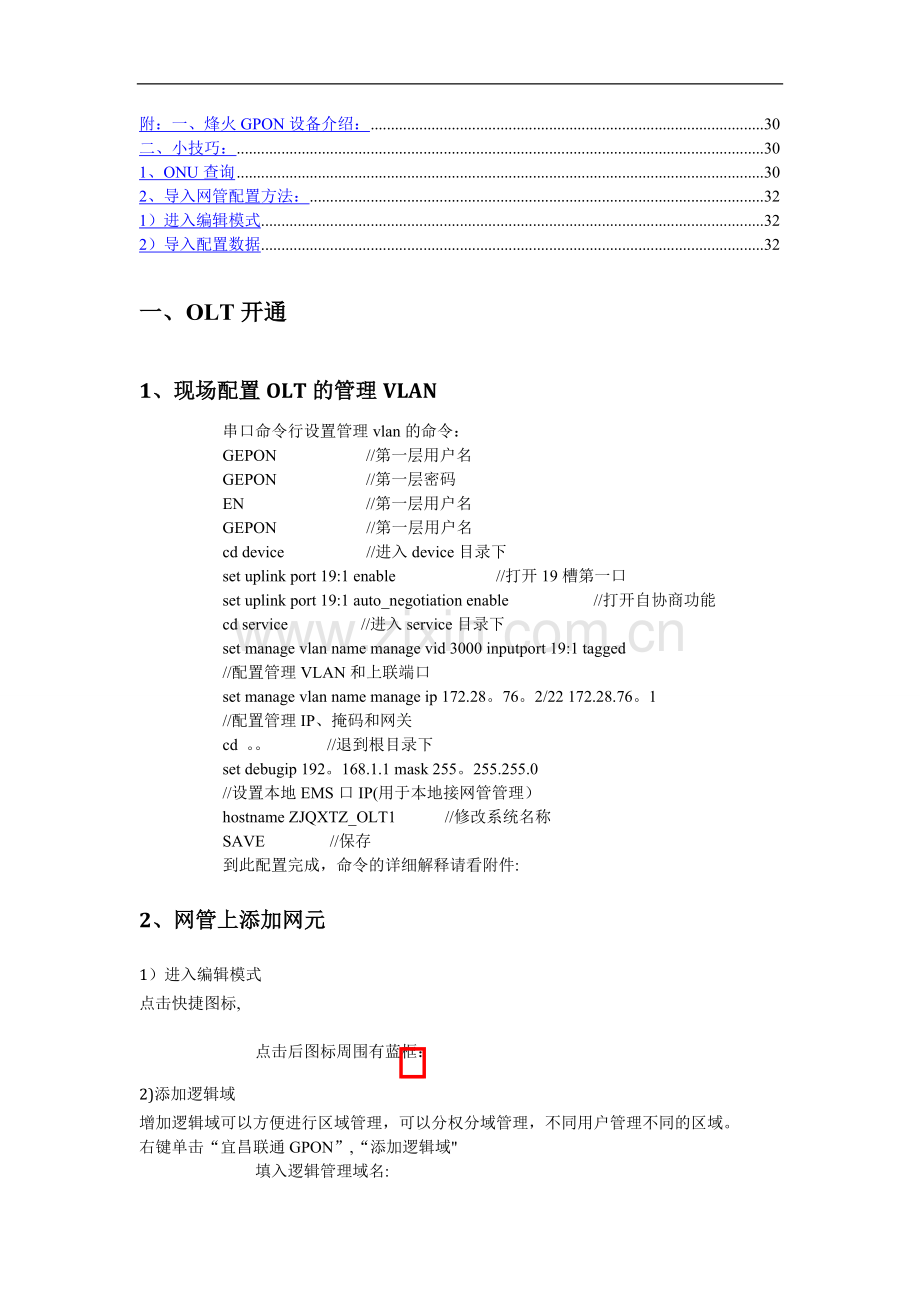

一、OLT开通
1、现场配置OLT的管理VLAN
串口命令行设置管理vlan的命令：
GEPON //第一层用户名
GEPON //第一层密码
EN //第一层用户名
GEPON //第一层用户名
cd device //进入device目录下
set uplink port 19:1 enable //打开19槽第一口
set uplink port 19:1 auto_negotiation enable //打开自协商功能
cd service //进入service目录下
set manage vlan name manage vid 3000 inputport 19:1 tagged
//配置管理VLAN和上联端口
set manage vlan name manage ip 172.28。76。2/22 172.28.76。1
//配置管理IP、掩码和网关
cd 。。 //退到根目录下
set debugip 192。168.1.1 mask 255。255.255.0
//设置本地EMS口IP(用于本地接网管管理）
hostname ZJQXTZ_OLT1 //修改系统名称
SAVE //保存
到此配置完成，命令的详细解释请看附件:
2、网管上添加网元
1）进入编辑模式
点击快捷图标,

点击后图标周围有蓝框：
2)添加逻辑域
增加逻辑域可以方便进行区域管理，可以分权分域管理，不同用户管理不同的区域。
右键单击“宜昌联通GPON”,“添加逻辑域"
填入逻辑管理域名:

3）添加AN5516-01 系统
右键上步添加的逻辑域：

填入系统名、IP、子网掩码、网关参数,点击“添加”。

4)增加模块
右键刚才添加的5516-01系统，“增加模块”：
填入模块名“AN5516—01”，点击“添加”：

保存，再进入编辑模式：

5）检测物理配置

等检测完毕后,关闭对话框。
6)卡授权
.
点击读设备“"，将卡信息读取到网管.
再点击写设备“"，将获取到的卡信息写入到OLT中.
关闭该对话框。
注：线卡不授权,无法授权ONU
7）校时
8）设置告警接收地址
将SNMP TRAP接收地址设为：172。29。253。3
点击在设备上创建“”，再点击保入数据库“”
9)时间管理配置
填入数据库IP：172.29。253。3，在设备上创建,保入数据库。

二、ONU开通步骤
如果外层VLAN和QINQ已经配置，请从第三步开始；如果新增一个外层VLAN，则从1）开始配置，
1）配置局端VLAN（新增SVLAN时）
2)配置QINQ模板（双层VLAN情况)
设置规则域类型：
双击“规则域类型”,弹出右图，规则域类型选择“基于VLAN分类”，操作符“〉=”，规则域值填内层VLAN下限值，点击“增加”；同理增加上限值.
多条规则之间关系为“与”.
3）ONU授权
选击 获取未授权ONU：

（ONU去授权方法：在上图中选中ONU，点击“从设备删除”)
4）修改ONU名称
有两个地方需要修改：第一处：
在对象数中点击相应GC4B业务盘，右侧会列出该槽位下的所有ONU。
填入ONU的物理地址:

第二处：
填入ONU的物理地址:

（修改名字方便ONU管理和统计：1、统计ONU设备数量：统计—>ONU设备统计，左边勾选相应的管理域，点击执行.2、ONU用户详单统计：统计—〉ONU用户详单统计，左边勾选相应的管理域，点击执行。
）
5）配置ONU带宽
右击线卡下的单个ONU，选择配置->GPON业务带宽
一共可以添加宽带上网、语音、组播、TDM、综合带宽共5种业务.
注意:FTTH（AN5506—04)型ONU开通宽带业务需配“宽带上网：固定带宽16;保证带宽0；最大带宽：128000”
FTTB（AN5506—07、AN5506-09、AN5506—10）型ONU开通宽带业务需配“综合业务：固定带宽16;保证带宽0；最大带宽：128000”
6）ONU端口业务配置
FTTH型ONU（AN5506—04）:
FTTB型ONU(AN5506—07、AN5506—09、AN5506—10）：
上图中第四步：4、双层VLAN时，勾选QINQ使能，不用选择QINQ模板，直接选业务名、填入VLAN IP(外层VLAN）、优先级或COS填“1”。
其他端口配置方法相同；
如果其他端口配置与刚才配置的LAN1口相同,可直接复制、粘贴。
三、ONU开通（语音业务)
1)局端VLAN（新增VLAN时）
方法与宽带开通相同,业务类型选择“NGN"或“VoIP”
2）NGN上联接口配置
信令业务名称选择局端VLAN中配置的语音名字；MGC协议类型选择相应协议“H248”、“MGCP"、“SIP”；MGC IP填写NGN平台的IP;端口号填写相应协议平台的端口号；
3）NGN上联用户数据配置
其他选项卡按需求配置。
4)GPON业务带宽配置
配置一条语音业务带宽
5)ONU业务配置
电话号码填写“NGN上联用户数据配置”中配置的电话号码，信令VLAN ID填写局端VLAN中配置的VLAN。
四、开通后配置和通道检查(命令行）
1）登陆GC4B盘和ONU方法
1、先登陆OLT :
用户名:GEPON密码:GEPON
第二层用户名：EN密码：GEPON
2、再登陆到业务盘GC4B:
OLT service目录下telnet <业务盘IP〉
IP：10.25。100. 槽位号 [gpon，gpon；en，gpon］
3、最后登陆到ONU(ONU必须带有IAD模块，即B类ONU）：
service目录下telnet <ONU IP〉
IP： 10。25.100+槽位号.ONU授权号(FTTB类型ONU为10。98.1+槽位号。ONU授权号 ） [gpon，gpon;en，gpon]
注：ONU开通第五步中需配置语音带宽，才能telnet进ONU。
2）检查ONU配置（ONU上)

检查ONU端口状态：
检查ONU端口学习MAC地址情况：
3）检查ONU配置(GC4B盘上）
ONU授权情况（主要看状态是否为active,Active_succeed表示已经正常激活）：
AUTH_TYPE:348为AN5506-04A，340为AN5506—04B, 767为AN5506-04A1，768为AN5506—04B2， 756为AN5506—09A， 759为AN5506-10B;
在线卡的命令行中查看mac地址学习情况：Show macaddress link 0 onu <ONU授权号〉
4）检查ONU配置（主控盘HSWA上)
查看mac地址学习情况：show fdb slot 〈槽位号〉
五、开通后通道检查(网管）
正常情况：ONU的FE口可以学习到用户MAC，OLT的GC4B盘上可以学习到用户MAC,并且VLAN为外层VLAN，19槽能学习到对应VLAN的上层设备MAC地址。
1）ONU上学习MAC地址情况：
结果：
2）OLT上学习MAC地址：
结果：
六、告警
告警分为四类：紧急告警、主要告警、次要告警、提示告警
分别用不同颜色表示,
1）常见告警
掉电:ONU掉电时产生
断纤：ONU或PON口断纤时产生
配置未保存告警：配置更改后,未保存到FLASH,
消除方法： HSWA—〉控制命令—〉保存配置到Flash，确定。
有非法ONU注册:说明这个PON口下挂了ONU，还未授权.
2)告警屏蔽
告警屏蔽全局设置:屏蔽整个网管中同一类告警；
告警屏蔽对象设置:屏蔽某个ONU或单盘告警；
告警屏蔽盘或端口设置：屏蔽整个网管中同一类单盘或ONU告警。

勾选需要屏蔽的告警类型，点击执行.
七、定期备份
为了方便网管和OLT发生严重故障,使用备份可以迅速从灾难中恢复，减少故障时间；根据业务变化程度，可以一个月或一个季度备份一次.
1）OLT配置备份
A）打开WFTP软件
设置用户名和密码：
选择用户“1”（密码也为1），填入备份路径,“Done”。
B）从网管导出配置
填入FTP IP、用户名、密码和文件名，点击“导出配置文件”.
2）数据库备份
先在网管中新建一个文件夹,再在网管上点击系统-——>导出配置数据。
选择备份路径，“确定”:
附：一、烽火GPON设备介绍:
二、小技巧：
1、ONU查询
当网管上ONU和OLT数量比较多时，如何快速定位到ONU：
例如：查找惠民小区23栋的所有ONU：
ONU物理位置：填写要查找的ONU位置，将匹配全字段前面的勾去掉，点击“确定”.
还可以根据ONU的MAC/SN号查询。

查询结果：
可以查到惠民小区23栋1单元和2单元分别有一个ONU，分别挂在钟祥联通大楼OLT的1槽2口5号ONU、1槽1口28号ONU。
2、导入网管配置方法:
1)进入编辑模式
点击“”
2）导入配置数据
选择网管配置保存的路径,确定：
成功后,提示需要重启网管，确定，网管自动重启，输入用户名密码后，就可以看到以前保存的网元信息,（如果保存网管配置之后，还更改配置，即增删除过网元，这些网元信息在网管上不会显示需重新配置）.
如果网元OLT ping不通，请检查:
进入编辑模式；
修改管理者IP，改成自己本机网卡IP，捡了虚拟网卡的，配成虚拟网卡IP，10.1。1。1：
