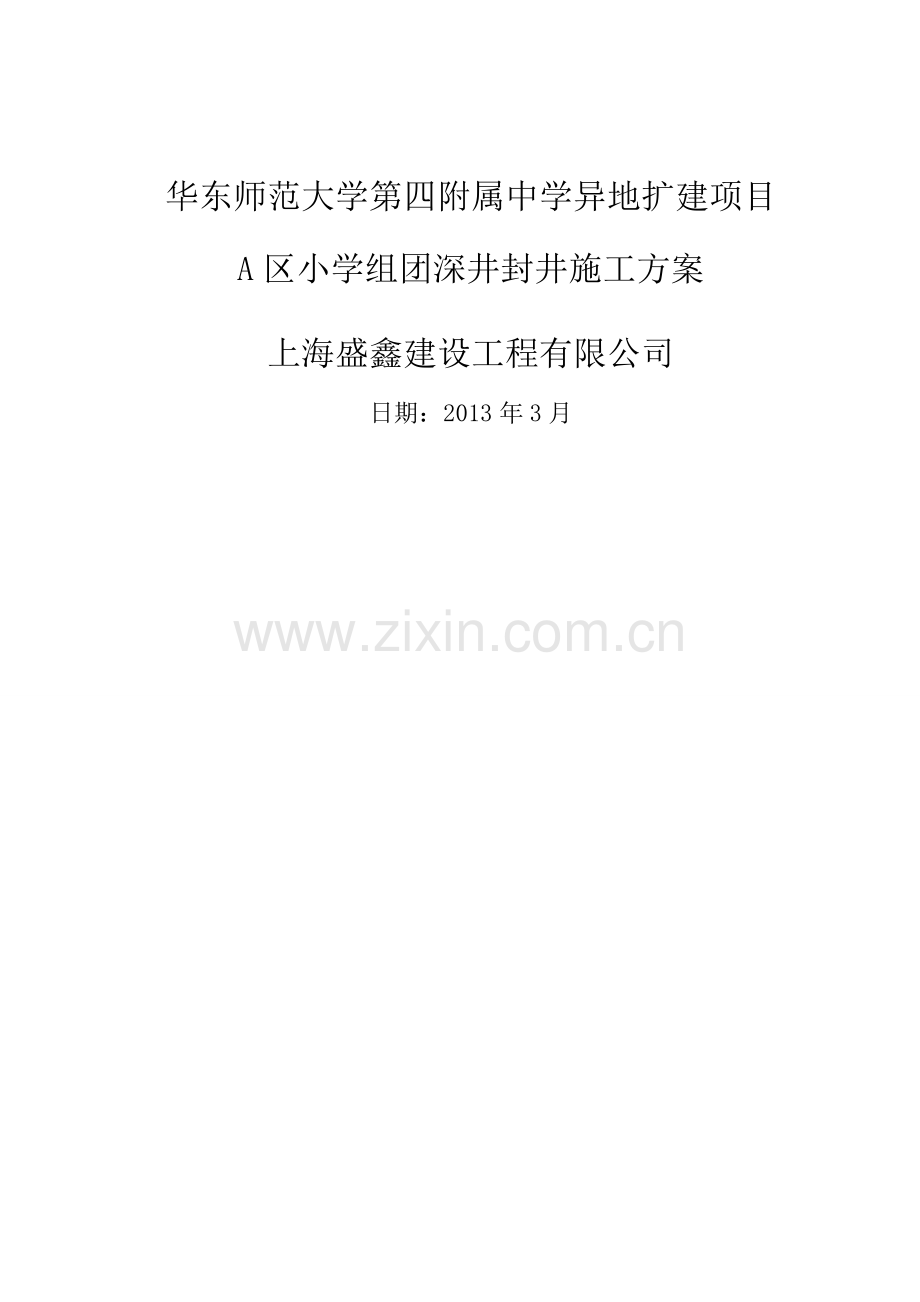

华东师范大学第四附属中学异地扩建项目深井封井 施工方案
华东师范大学第四附属中学异地扩建项目
A区小学组团深井封井施工方案
上海盛鑫建设工程有限公司
日期：2013年3月

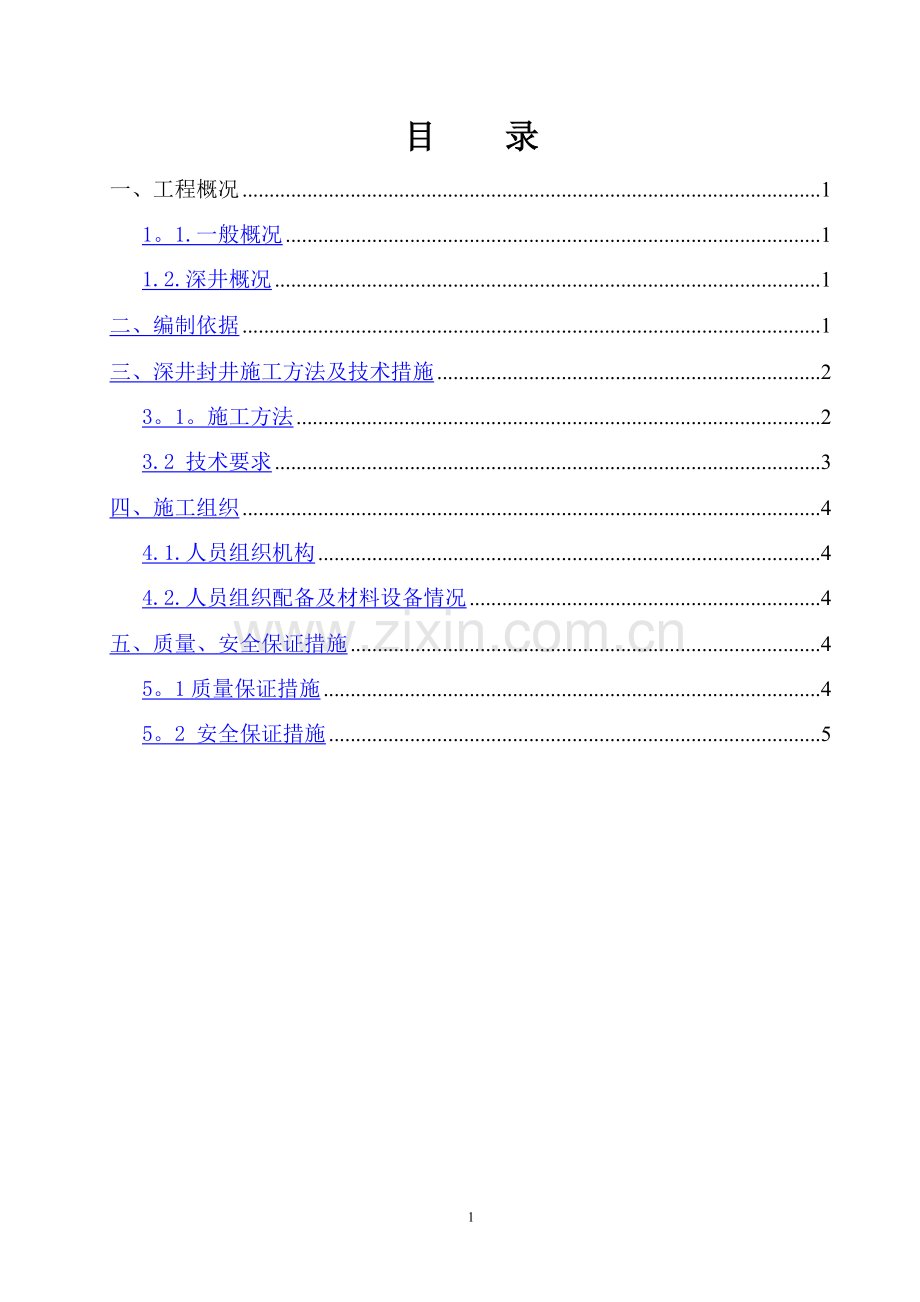

目 录
一、工程概况 1
1。1.一般概况 1
1.2.深井概况 1
二、编制依据 1
三、深井封井施工方法及技术措施 2
3。1。施工方法 2
3.2 技术要求 3
四、施工组织 4
4.1.人员组织机构 4
4.2.人员组织配备及材料设备情况 4
五、质量、安全保证措施 4
5。1质量保证措施 4
5。2 安全保证措施 5
1

一、工程概况
1。1。一般概况
工程名称：华东师范大学第四附属中学异地扩建项目
建设单位:上海市普陀区教育基建管理中心
设计单位：同济大学建筑设计研究院(集团）有限公司(非民防）
上海新华建筑设计有限公司(民防)
上海汉丰建筑设计有限公司（围护设计）
监理单位:上海臻境工程建设管理有限公司
施工单位：上海盛鑫建设工程有限公司
建设地点:云岭东路以北、泸定路以西
建设用地面积34400平方米，总建筑面积31610平方米，其中地上27510平方米，地下4100平方米。A区建筑面积11845平方米。本工程容积率0.8，建筑基底面积6952平方米。建筑层数和高度:地上4—5层，地下1层；建筑高度20。80米.
本工程场地属冲洪积平原地貌，地形平坦，自然地面标高约为3。80m。地下水属潜水，土和地下水对混凝土结构及混凝土结构中的钢筋微腐蚀性。岩土工程勘探报告中提供的抗浮设计水位标高为室外地面以下-0.5m，设计最低水位为—1.5m。
1.2.深井概况
根据结施-02中的21。5要求，以及专家对基坑围护评审意见,结合本工程地区水位较高水量较大实际情况，考虑到A区大底板的抗浮要求，在A区基础工程施工阶段和主体结构封顶前，对基坑范围内布置深井降水,确保地下水位在基础底板以下的抗浮措施。在主体结构封顶后停止深井降水进行封井措施。基础内共设置10口深井，深12米；封井从一侧开始封井,隔一个封一个。
二、编制依据
(1)本工程地勘资料、施工图、技术核定单（HSDFZJH—5)；
（2）《供水水文地质勘察规范》(GB50027～2001）；
(3）《建筑地基基础工程质量验收规范》（GB50202～2002)；
（4）《基坑工程技术规范》（DG/TJ08-61—2010)
（5）《上海市标准基坑工程设计规程》（DBJ08-61—97)
（6)《建筑地基处理技术规范》（JGJ79-2002）
其他未尽事宜请参照国家或地方有关规范或规程。
三、深井封井施工方法及技术措施
施工降水为结构工程施工的辅助工程,属临时工程范畴，因此降水工程结束（竣工）后，应予以拆除或采取适当处理措施。本工程根据结施—02中的21.5要求，以及专家对基坑围护评审意见，在主体结构封顶后停止深井降水进行封井措施。所有降水井进行回填，其目的是使原有井身空间与地层、底板结构连成一体,保证井身与周围地层、底板结构的整体性和稳定性。
3。1.施工方法
(1) 在主体结构封顶后，降水深井达到设计抗浮要求后停止抽水，进行封井.
(2) 深井封井底部采用快速水泥填充,填充厚度约为2m。
(3) 深井封井上部3m（深进管加底板厚度)浇注C40 P6砼（微膨胀混凝土），作好防渗措施并振捣密实。
(4) 施工完毕后，待砼达到初凝的时间后，一般观测 2～4小时后，确保无泛涌问题后方可进入下道封井工序。
(5) 为防止砼压不住地下水出现砼泛涌现象，在离地下室底板结构200mm处加设一道4mm厚止水钢板,与埋设钢管满焊处理，焊缝厚5mm。
(6) 当判定已达到封井效果后,即向井管内灌入同等级砼，砼的灌入高度略低于基坑底板混凝土面约 40mm。混凝土灌注结束，在管口用10mm厚止水钢板与钢管满焊。
(7) 管口焊封后,用水泥砂浆填入孔洞抹平，封井工作完毕。
(8) 本工程在7天内全部施工完成全部施工序.
3。2 技术要求
（1） 每眼井回填前需测量井深，了解井筒是否完整,井内有无卡堵或落物,如有卡堵需通井，如有落物,必要时要打涝。
（2） 回填碎石、快速水泥时要人工均匀填入，防止蓬堵现象发生，如发生蓬堵，要用人工振捣或用水冲落.
（3） 为保证井孔回填密实，回填混凝土时,要人工振捣密实.
（4） 加设的4mm厚止水钢板要与钢管满焊，确保焊缝厚度满足5mm.
（5） 降水井回填后，要求降水井周圈无沉陷,回填面与地下室底板平齐。
四、施工组织
4.1.人员组织机构
本工程采用项目经理制组织施工，工地设项目部全面负责人员组织、质量、进度、安全等工作,负责与其它协作单位的协调联络工作.
现场组织机构形式及施工人员配备如下：
项目经理
施工员
质量员
安全员
资料员
材料员
电工
电焊工
施工班组

4。2.人员组织配备及材料设备情况
（1）施工班根据需要配备如下：
回填料班组
3人
材料搬运及清理杂工
4人
混凝土工
2
电焊工
1人
电工
1人
施工人员合计
13人
（2）材料和设备准备情况
快速水泥2000KG、混凝土方量按实际考虑、电箱和混凝土振动器一套。
五、质量、安全保证措施
5。1质量保证措施
(1) 施工质量标准及技术交底工作要严格按降水方案设计要求，开工前进行技术交底；
(2) 施工交接班质量检验要贯彻下岗检查的精神，严格执行“班组施工十不交制度”；
(3) 施工现场必须坚持“三检”制度，即操作人员自检，班与班之间互检，质量员和监理专检,检查内容必须有记录和整顿措施；
(4) 工程资料由分包技术人员和项目工程师统一收集、整理、存放，并按要求报有关单位；
5.2 安全保证措施
严格按照上海市施工现场安全文明标准化管理进行施工，做到无任何重大伤亡事故发生.
5.2.1 总体思路
坚持“安全第一、预防为主"的指导思想，健全建立各级岗位安全生产责任制，组织好有项目经理、项目工程师、安全员、施工员及各班班组长参加的安全生产网络,制定主要工种的安全技术措施，加强安全技术交底和特种工的安全教育培训工作，根据建设部安全管理标准,严格实施《建筑施工安全检查评分标准》（JGJ59-99)和《施工现场临时用电安全技术规范》（JGJ46—2005）标准进行施工用电，定期召开安全会议和定期组织检查,警钟长鸣，形成安全生产的新风气。
5。2.2 安全生产组织网
项目经理
技术负责
现场管理
安全员
封井班组

电工
电焊工

5。2.3 安全用电技术措施
1、施工现场不得架设裸导线，严禁乱拉乱接，不准直接绑扎在金属支架上;
2、所有电气设备的金属外壳必须有良好的接地或接零保护；
3、所有的临时和移动电器必须设置有效的漏电保护开关；
4、电力线路和设备的选型必须按国家标准限定安全载流量；
5、在十分潮湿的场所或金属构架等导电性能良好的作业场所，宜使用安全电压；
6、现场应有醒目的电气安全标志，无有效安全技术措施的电气设备不得使用；
7、配电箱内开关、熔断器、插座等设备齐全完好,配线及设备排列整齐,压接牢固,操作面无带电体外露，电箱外壳设接地保护，每个回路设漏电开关，动力和照明分开控制，并单独设置单相三眼不等距安全插座，并设置漏电开关；
8、施工现场的分电箱必须架空设置，其底部距地高度不少于0。5m；
9、电焊机的外壳应完好,其一、二次侧的接线柱应有防护罩保护，其一次侧电源应有橡套电缆线，长度不得超过5m；
10、现场照明一律采用软质橡皮护套线并有漏电开关保护，移动式碘钨灯的金属支架应有可靠的接地（接零）和漏电开关保护，灯具距地不低于2。5m.
