楼梯不锈钢栏杆施工方案.doc

粤澳合作中医药科技产业园设计项目RD8、RD9 地块项目工程

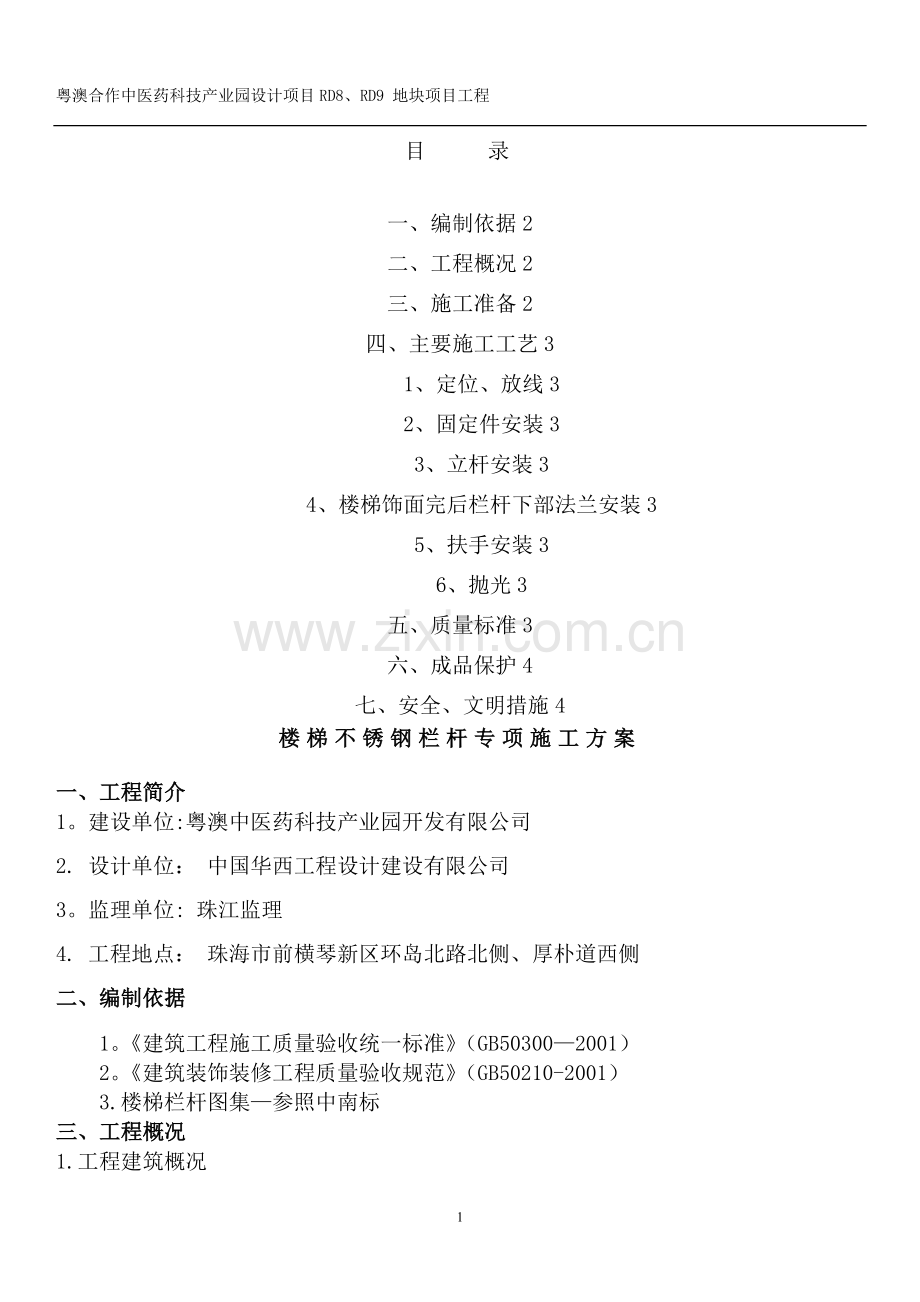

目　　录
一、编制依据2
二、工程概况2
三、施工准备2
四、主要施工工艺3
1、定位、放线3
2、固定件安装3
3、立杆安装3
4、楼梯饰面完后栏杆下部法兰安装3
5、扶手安装3
6、抛光3
五、质量标准3
六、成品保护4
七、安全、文明措施4
楼梯不锈钢栏杆专项施工方案
一、工程简介
1。建设单位:粤澳中医药科技产业园开发有限公司
2. 设计单位： 中国华西工程设计建设有限公司
3。监理单位: 珠江监理
4. 工程地点： 珠海市前横琴新区环岛北路北侧、厚朴道西侧
二、编制依据
1。《建筑工程施工质量验收统一标准》（GB50300—2001）
2。《建筑装饰装修工程质量验收规范》（GB50210-2001）
3.楼梯栏杆图集—参照中南标
三、工程概况
1.工程建筑概况

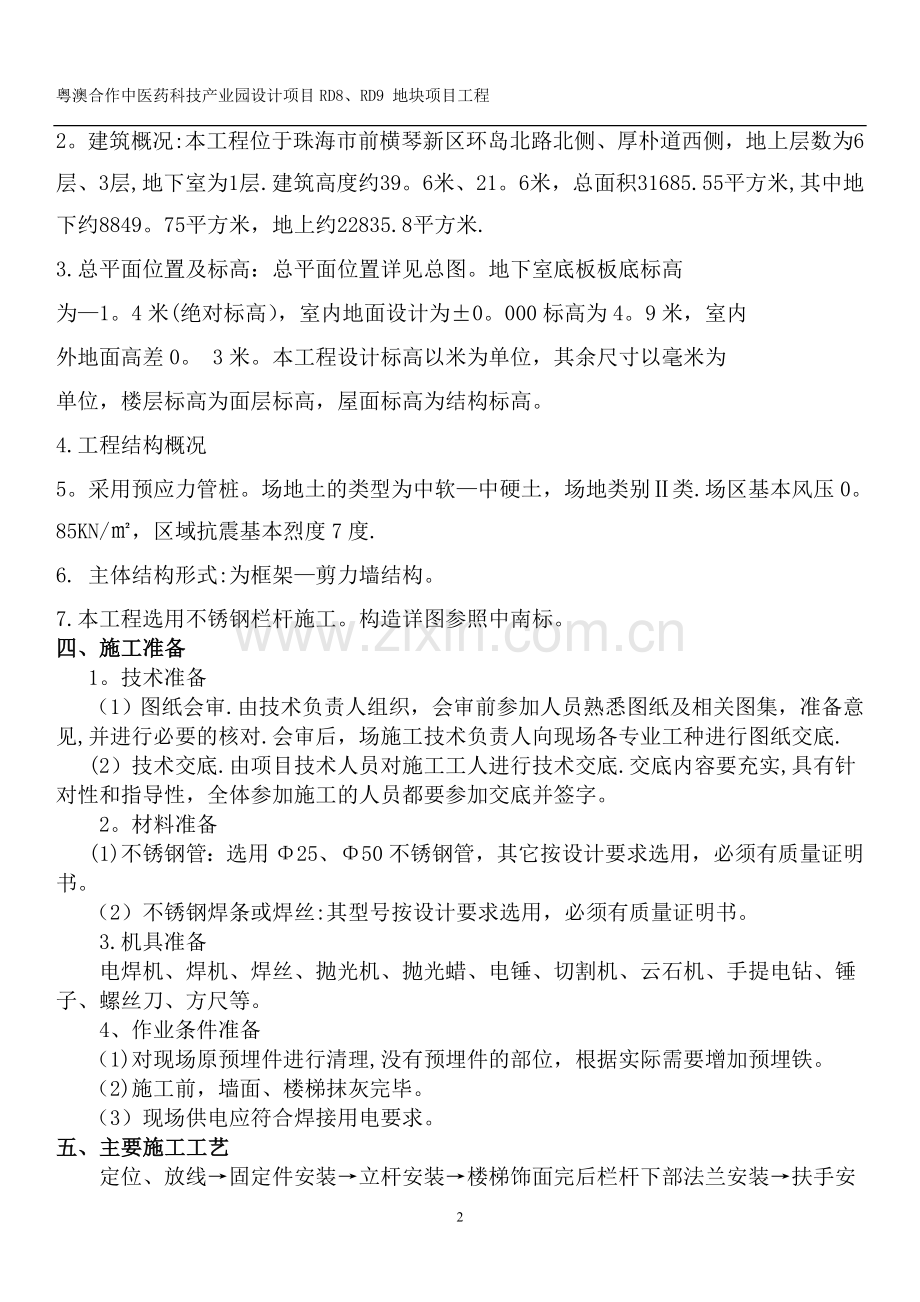

2。建筑概况:本工程位于珠海市前横琴新区环岛北路北侧、厚朴道西侧，地上层数为6层、3层,地下室为1层.建筑高度约39。6米、21。6米，总面积31685.55平方米,其中地下约8849。75平方米，地上约22835.8平方米.
3.总平面位置及标高：总平面位置详见总图。地下室底板板底标高
为—1。4米(绝对标高），室内地面设计为±0。000标高为4。9米，室内
外地面高差0。 3米。本工程设计标高以米为单位，其余尺寸以毫米为
单位，楼层标高为面层标高，屋面标高为结构标高。
4.工程结构概况
5。采用预应力管桩。场地土的类型为中软—中硬土，场地类别Ⅱ类.场区基本风压0。85KN/㎡，区域抗震基本烈度7度.
6. 主体结构形式:为框架—剪力墙结构。
7.本工程选用不锈钢栏杆施工。构造详图参照中南标。
四、施工准备
1。技术准备
（1）图纸会审.由技术负责人组织，会审前参加人员熟悉图纸及相关图集，准备意见,并进行必要的核对.会审后，场施工技术负责人向现场各专业工种进行图纸交底.
(2）技术交底.由项目技术人员对施工工人进行技术交底.交底内容要充实,具有针对性和指导性，全体参加施工的人员都要参加交底并签字。
2。材料准备
(1)不锈钢管：选用Φ25、Φ50不锈钢管，其它按设计要求选用，必须有质量证明书。
（2）不锈钢焊条或焊丝:其型号按设计要求选用，必须有质量证明书。
3.机具准备
电焊机、焊机、焊丝、抛光机、抛光蜡、电锤、切割机、云石机、手提电钻、锤子、螺丝刀、方尺等。
4、作业条件准备
（1)对现场原预埋件进行清理,没有预埋件的部位，根据实际需要增加预埋铁。
（2)施工前，墙面、楼梯抹灰完毕。
（3）现场供电应符合焊接用电要求。
五、主要施工工艺
定位、放线→固定件安装→立杆安装→楼梯饰面完后栏杆下部法兰安装→扶手安装→抛光
1。定位、放线
按照设计要求，将固定件间距、位置、标高、坡度进行找位校正，弹出栏杆纵向中心线和分格的位置线。
2.固定件安装
因结构预埋件安装位置偏差较大，所有预埋件均需外接处理，达到设计安装尺寸要求，按所弹固定件的位置线,打孔安装，每个固定件不得少于2个ф10的膨胀螺栓固定，焊接立杆,铁件的大小、规格尺寸应符合设计要求。
3.立杆安装：
按弹好的立杆位置线和标高控制线，首先以楼梯第一跑面起始点至每跑休息平台转弯处安装扶手立杆，同时立杆根部根据配装法兰，再将扶手管与每跑两端平台立杆焊接固定.
焊接立杆与固定件时,应放出上、下两条立杆位置线，每根主立杆应先点焊定位检查垂直没有问题后，再分断满焊，焊接焊缝符合设计要求及施工规范规定.焊接后应清除焊药、并进行防锈处理.
4.楼梯饰面完后栏杆下部法兰安装
地面为石材地面且栏杆处安装有整块石材时，立杆焊接后，按照立杆的位置，将石材开洞套装在立杆上.采用成品法兰盘盖严。
5.扶手安装
将预制好的弯头与扶手管对接，固定在平台立杆上，依次连接二跑，按此程序由下至上直到楼梯上端休息平台，将楼梯扶手轮廓型式组装完毕之后，每踏步立杆不同长度补充安装就位，严格执行设计要求间距尺寸和双向垂直度.
焊接扶手时，应先点焊,检查位置间距、垂直度、直线度是否符合质量要求，再进行满焊。
6。抛光
不锈钢管焊接时,表面抛光时应先用粗片进行打磨，如表面有砂眼不平处，可用氩弧焊补焊，大面磨平后，再用细片进行抛光。抛光处的质量效果应与钢管外观一致。
六、质量标准
1. 主控项目
(1)护栏和扶手制作与安装所使用材料的材质、规格、数量应符合设计要求及国家标准的有关规定。
（2）护栏和扶手的造型、尺寸及安装位置应符合设计要求.
（3）护栏和扶手安装预埋件的数量、规格、位置以及护栏与预埋件的连接节点应符合设计要求。
（4)护栏高度、栏杆间距、安装位置必须符合设计要求。护栏安装必须牢固.
2。 一般项目
（1）护栏和扶手转角弧度应符合设计要求，接缝应严密，表面应光滑，色泽应一致,不得有裂缝、翘曲及损坏。
（2）护栏和扶手安装的允许偏差和检验方法应符合下表的规定.
项次
项目
允许偏差（mm)
检验方法
1
护栏垂直度
3
用1m垂直检测尺检查
2
栏杆间距
3
用钢尺检查
3
扶手直线度
4
拉通线，用钢直尺检查
4
扶手高度
3
用钢尺检查
七、成品保护
1.栏杆扶手安装时,若地面石材已安装完毕,扶手施工时应作好成品保护，防止焊接火花烧坏地面石材.
2.做好梯间封闭，防止人为性破坏.
3.不锈钢的保护,是通过对不锈钢面粘贴专用保护胶带纸来实现的。所有外露饰面都必须粘贴保护胶带纸。保护胶带纸必须满足要求,要有足够的厚度。
八、安全、文明措施
1.专业人员持证上岗。
2。电动工具应做好接地保护，设置漏电保护器.
3.使用电焊机时，焊区内应清除易燃、易爆物品.
4。施工现场配备灭火器材。
5.施工中要求工完场清，材料需在指定地点码放整齐.
6。机具应有专人负责，专人操作。
7.要按施工区域明确分工,施工垃圾及时清运。
粤澳合作中医药科技产业园RD8、RD9 项目
楼
梯
不
锈
钢
栏
杆
专
项
施
工
方
案
编制日期2016—4-5
