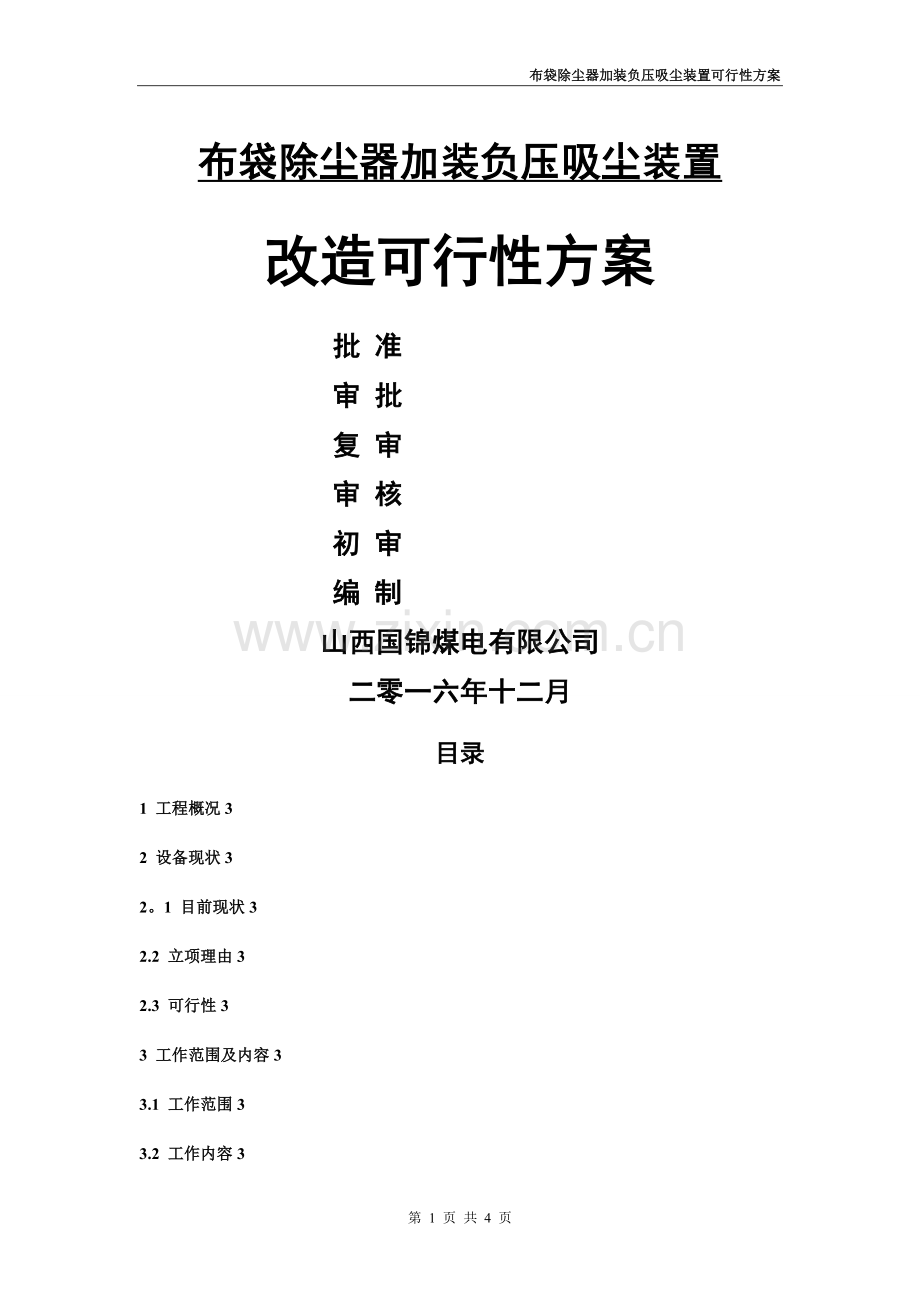

布袋除尘器加装负压吸尘装置可行性方案
布袋除尘器加装负压吸尘装置
改造可行性方案
批 准
审 批
复 审
审 核
初 审
编 制
山西国锦煤电有限公司
二零一六年十二月
目录
1 工程概况3
2 设备现状3
2。1 目前现状3
2.2 立项理由3
2.3 可行性3
3 工作范围及内容3
3.1 工作范围3
3.2 工作内容3
4 具体方案4
4.1 施工工艺及技术要求4
4.2 安全控制要点4
4.3 工期进度4
4。4 设备材料明细表5

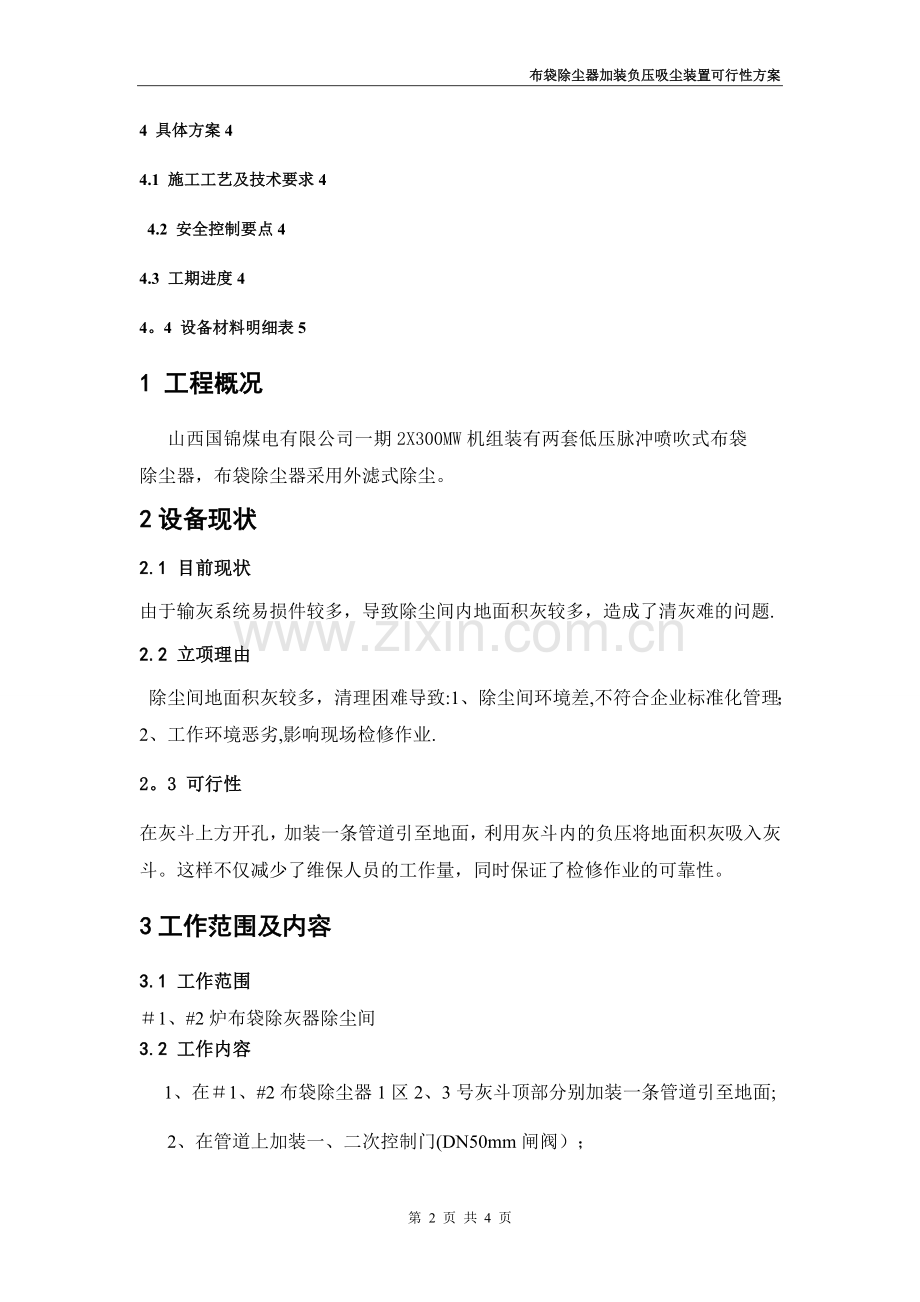

1 工程概况
山西国锦煤电有限公司一期2X300MW机组装有两套低压脉冲喷吹式布袋除尘器，布袋除尘器采用外滤式除尘。
2设备现状
2.1 目前现状
由于输灰系统易损件较多，导致除尘间内地面积灰较多，造成了清灰难的问题.
2.2 立项理由
除尘间地面积灰较多，清理困难导致:1、除尘间环境差,不符合企业标准化管理；2、工作环境恶劣,影响现场检修作业.
2。3 可行性
在灰斗上方开孔，加装一条管道引至地面，利用灰斗内的负压将地面积灰吸入灰斗。这样不仅减少了维保人员的工作量，同时保证了检修作业的可靠性。
3工作范围及内容
3.1 工作范围
＃1、#2炉布袋除灰器除尘间
3.2 工作内容
1、 在＃1、#2布袋除尘器1区2、3号灰斗顶部分别加装一条管道引至地面;
2、在管道上加装一、二次控制门(DN50mm闸阀）；
3、在一次门后管道上开孔加装一个（DN15mm）球阀，用于清扫设备上积灰；
4 具体方案
4.1 施工工艺及技术要求
4.1.1 系统设计图纸:
4.1.2 技术要求
1、管道安装必须按要求设有支吊架等固定装置。
2、管道表面刷漆必须符合《火力发电厂保温油漆设计技术规定》及相关国家标准的要求。
3、施工安装符合《电力建设施工及验收技术规范》（DL/T5047—95）及相关国家标准的要求。
4、焊接技术要求根据GB50236执行，施工质量验收根据GB50235。
4.2 安全控制要点
1、开工前，必须办理正确的热力机械工作票，所使用的工具经检查合格后，方可使用；
2、遵守各项安全作业规程要求,严禁违章作业；
3、进入施工现场人员必须经过安全教育，考试合格后上岗;
4、防止发生扩大工作范围；
5、工作区域加设安全围拦；
6、工作时精神注意力要十分集中;
7、脚手架的搭设必须符合要求;
4.3 工期进度
序号
项目
时间（天)
备注
1
系统安装
6

2
系统调试验收
1

合计

7

4.4 设备材料明细表：(两台炉）
序号
名称
型号
单位
数量
备注
1
无缝钢管
Φ57*3mm
米
60

2
90°热压弯头
Φ57mm
个
10

3
不锈钢球阀
DN15mm
个
8

4
手动闸阀
Z41X—16 ;DN50mm
个
9

5
胶管
Φ50
米
80

6
胶管
Φ15
米
80

7
角钢
30mm
米
20
固定支架
8
圆钢
10mm
米
20
固定支架
