楼梯封闭模板施工方案.doc

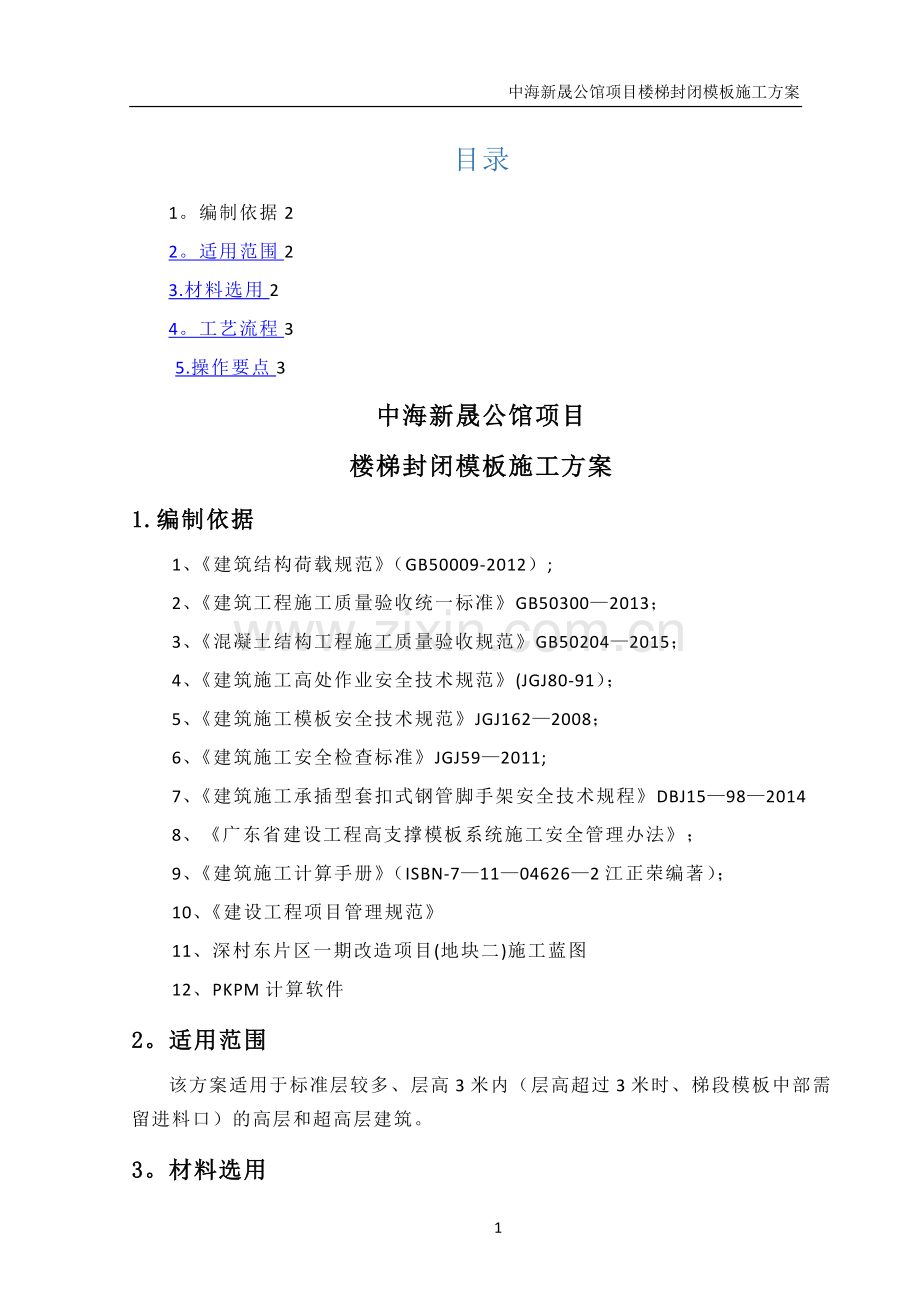

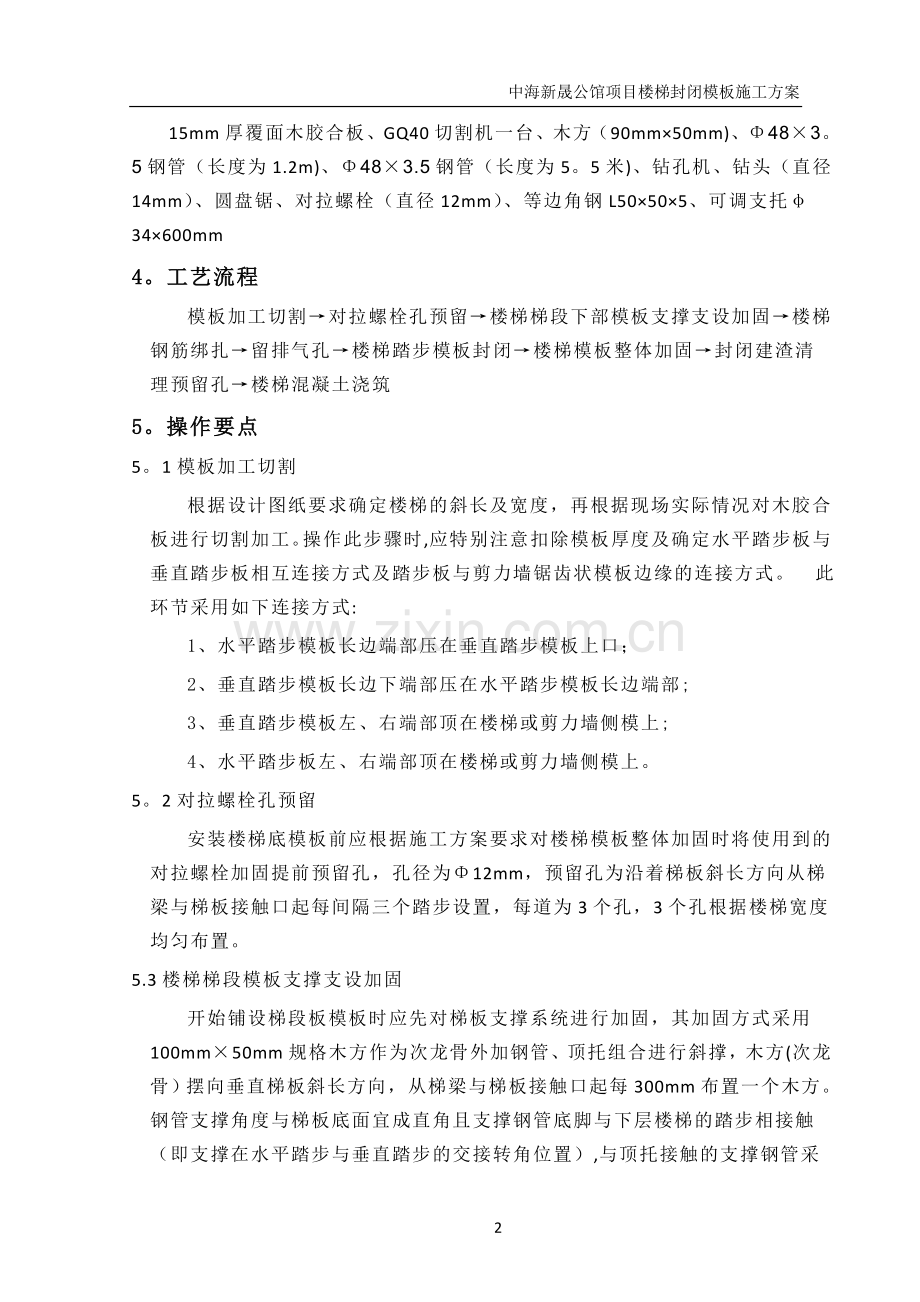

中海新晟公馆项目楼梯封闭模板施工方案目录1。编制依据22。适用范围23.材料选用24。工艺流程35.操作要点3中海新晟公馆项目楼梯封闭模板施工方案1.编制依据1、建筑结构荷载规范（GB50009-2012）;2、建筑工程施工质量验收统一标准GB503002013；3、混凝土结构工程施工质量验收规范GB502042015；4、建筑施工高处作业安全技术规范(JGJ80-91）；5、建筑施工模板安全技术规范JGJ1622008；6、建筑施工安全检查标准JGJ592011;7、建筑施工承插型套扣式钢管脚手架安全技术规程DBJ159820148、广东省建设工程高支撑模板系统施工安全管理办法；9、建筑施工计算手册（ISBN-711046262江正荣编著）；10、建设工程项目管理规范11、深村东片区一期改造项目(地块二)施工蓝图12、PKPM计算软件2。适用范围该方案适用于标准层较多、层高3米内（层高超过3米时、梯段模板中部需留进料口）的高层和超高层建筑。 3。材料选用15mm厚覆面木胶合板、GQ40切割机一台、木方（90mm50mm)、483。5钢管（长度为1.2m)、483.5钢管（长度为5。5米)、钻孔机、钻头（直径14mm）、圆盘锯、对拉螺栓（直径12mm）、等边角钢L50505、可调支托34600mm4。工艺流程模板加工切割对拉螺栓孔预留楼梯梯段下部模板支撑支设加固楼梯钢筋绑扎留排气孔楼梯踏步模板封闭楼梯模板整体加固封闭建渣清理预留孔楼梯混凝土浇筑5。操作要点5。1模板加工切割 根据设计图纸要求确定楼梯的斜长及宽度，再根据现场实际情况对木胶合板进行切割加工。操作此步骤时,应特别注意扣除模板厚度及确定水平踏步板与垂直踏步板相互连接方式及踏步板与剪力墙锯齿状模板边缘的连接方式。 此环节采用如下连接方式:1、水平踏步模板长边端部压在垂直踏步模板上口；2、垂直踏步模板长边下端部压在水平踏步模板长边端部; 3、垂直踏步模板左、右端部顶在楼梯或剪力墙侧模上;4、水平踏步板左、右端部顶在楼梯或剪力墙侧模上。5。2对拉螺栓孔预留安装楼梯底模板前应根据施工方案要求对楼梯模板整体加固时将使用到的对拉螺栓加固提前预留孔，孔径为12mm，预留孔为沿着梯板斜长方向从梯梁与梯板接触口起每间隔三个踏步设置，每道为3个孔，3个孔根据楼梯宽度均匀布置。 5.3楼梯梯段模板支撑支设加固 开始铺设梯段板模板时应先对梯板支撑系统进行加固，其加固方式采用100mm50mm规格木方作为次龙骨外加钢管、顶托组合进行斜撑，木方(次龙骨）摆向垂直梯板斜长方向，从梯梁与梯板接触口起每300mm布置一个木方。钢管支撑角度与梯板底面宜成直角且支撑钢管底脚与下层楼梯的踏步相接触（即支撑在水平踏步与垂直踏步的交接转角位置）,与顶托接触的支撑钢管采用2根483.5mm钢管合并且作楼梯的整体加固支撑主龙骨，钢管摆向顺梯板斜长方向，位置根据模板预留对拉螺栓孔调整。封闭组合式楼梯模板安装示意图5。4楼梯钢筋绑扎 梯板模板安装、加固工序完成后应插入梯板钢筋绑扎工序，应保证楼梯支座负筋在踏步面层上,防止因施工人员上下导致钢筋下陷。5.5模板踏步面层设置振捣兼排气口整体加固完成后应对踏步板预留振捣兼排气口,振捣兼排气口设置在水平踏步板中部，每一踏步设置2个圆形排气口,直径为70mm，排气口间距不大于500mm。振捣兼排气口开孔需提前在踏步模板中间预留，木方安装位置应避开振捣兼排气口，以免造成木方与振捣兼排气孔位置重叠,影响踏步混凝土振捣与排气。在每个踏步板的两端，设置一个20mm50mm的矩形排气口，以方便楼梯踏步端部混凝土气泡的排除5.6楼梯踏步模板封闭 根据设计图纸要求对楼梯梯板进行放线，并用墨斗弹出模板边线,以控制踏步模板安装时的位置。楼梯踏步面层模板安装时应首先从楼梯下口的第一个竖向踏步板开始安装,再安装第一个横向踏步板,如此类推，安装时应采用铁钉进行初步固定,铁钉用量以保证踏步板用手推搡不会随意摆动为原则。5.7楼梯模板整体加固踏步面模板安装工序完成后应进行整体加固,进行整体加固前在每梯水平踏步板面和板侧放置木方压角，待木方固定后，采用电钻机对踏步板进行钻孔，鉴于之前的工序已进行了楼梯板底的钻孔处理，因此可利用此孔从下往上对踏步板进行开孔处理,电钻机钻头方向应垂直于楼梯斜长方向,孔径为12mm，钻孔工序完成后采用对拉螺栓插入预留孔中配长度为6m的钢管顺着楼梯斜板方向沿着对拉螺栓两边对楼梯整体进行加固。 封闭组合式楼梯模板安装整体加固示意图5。7清理封闭式楼梯模板内木屑待上述所有工序均完成且检查无误之后,应对封闭式楼梯模板内残留木屑进行及时处理，且用冲水的方式将木屑从楼梯斜板底面的木屑清理孔排出。木屑清理孔是在原楼梯底模板基础上开孔，孔型为长方形,长度为楼梯的宽度，宽度为250mm。 木屑清理完成后便可以对楼梯斜板预留的木屑清理预留孔进行封闭，必要时可视具体情况外加两根钢管对封闭部位的模板进行单独加固。5。7楼梯结构混凝土浇筑为利用混凝土泵送力使混凝土流入封闭式楼梯内，最上一步踏步模板应不封闭作为混凝土浇筑口，同时利用踏步面层振捣兼排气口将振捣棒伸入封闭式楼梯进行振捣.由于采用封闭式楼梯模板，因此要求混凝土塌落度不低于180mm，混凝土的粗骨料粒径在5-20mm为宜，同时浇筑混凝土时应确保从第一个踏步起每个踏步振捣时间符合规范要求,混凝土振捣密实,避免出现蜂窝孔洞等质量缺陷。4
