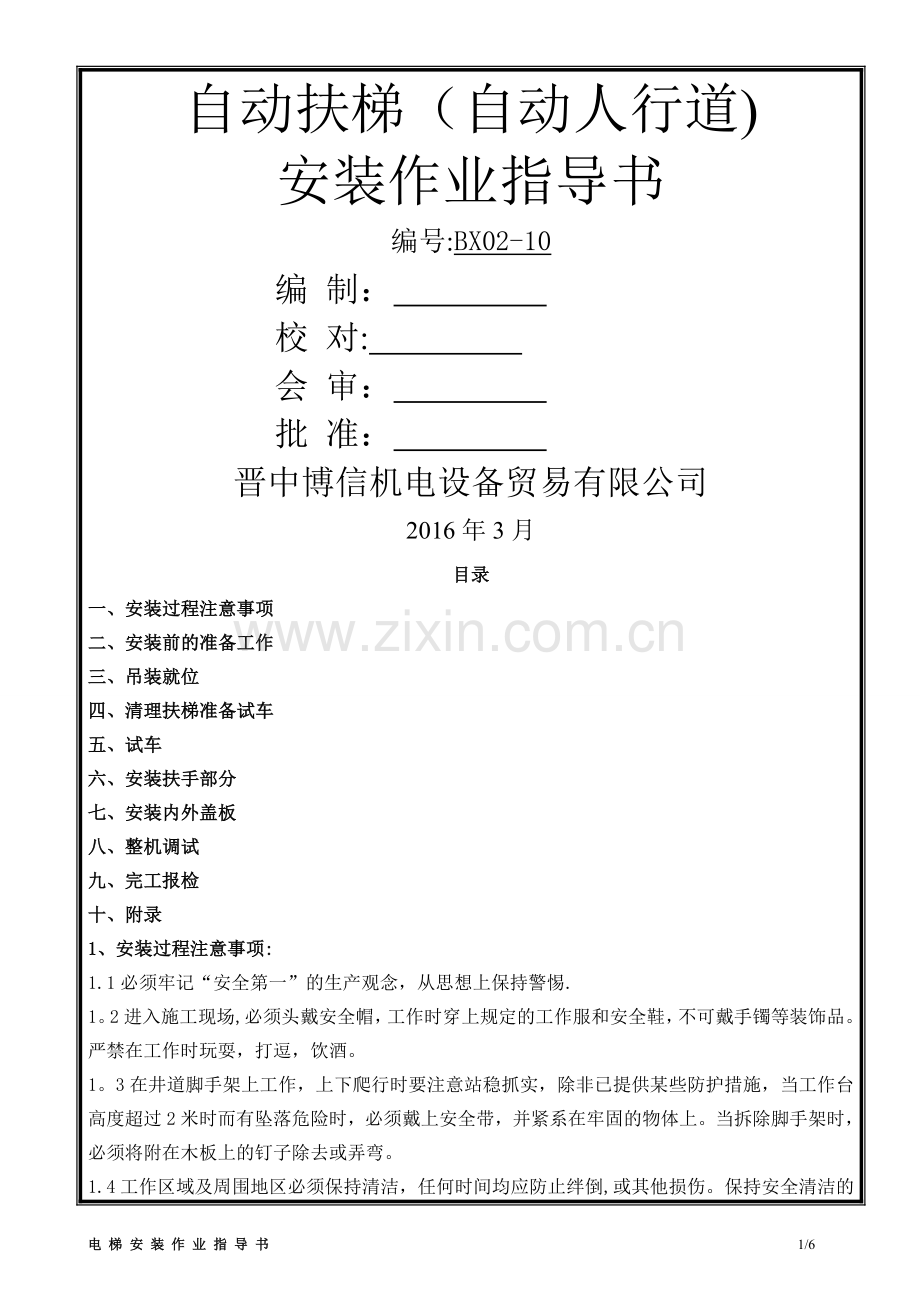

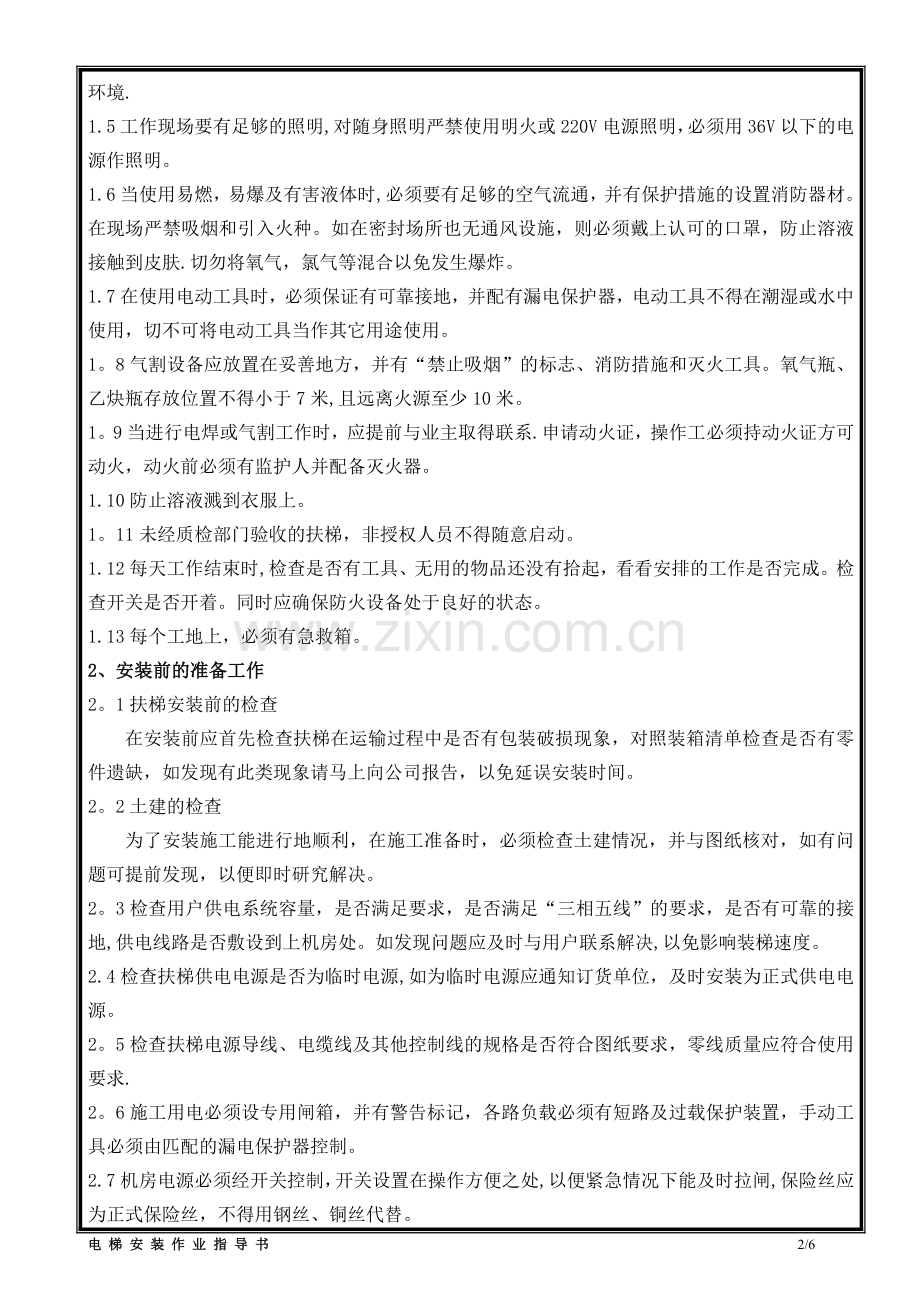

自动扶梯（自动人行道)安装作业指导书编号:BX02-10编 制： 校 对: 会 审： 批 准： 晋中博信机电设备贸易有限公司2016年3月目录一、安装过程注意事项二、安装前的准备工作三、吊装就位四、清理扶梯准备试车五、试车六、安装扶手部分七、安装内外盖板八、整机调试九、完工报检十、附录1、安装过程注意事项:1.1必须牢记“安全第一”的生产观念，从思想上保持警惕.1。2进入施工现场,必须头戴安全帽，工作时穿上规定的工作服和安全鞋，不可戴手镯等装饰品。严禁在工作时玩耍，打逗，饮酒。1。3在井道脚手架上工作，上下爬行时要注意站稳抓实，除非已提供某些防护措施，当工作台高度超过2米时而有坠落危险时，必须戴上安全带，并紧系在牢固的物体上。当拆除脚手架时，必须将附在木板上的钉子除去或弄弯。1.4工作区域及周围地区必须保持清洁，任何时间均应防止绊倒,或其他损伤。保持安全清洁的环境.1.5工作现场要有足够的照明,对随身照明严禁使用明火或220V电源照明，必须用36V以下的电源作照明。1.6当使用易燃，易爆及有害液体时,必须要有足够的空气流通，并有保护措施的设置消防器材。在现场严禁吸烟和引入火种。如在密封场所也无通风设施，则必须戴上认可的口罩，防止溶液接触到皮肤.切勿将氧气，氯气等混合以免发生爆炸。1.7在使用电动工具时，必须保证有可靠接地，并配有漏电保护器，电动工具不得在潮湿或水中使用，切不可将电动工具当作其它用途使用。1。8气割设备应放置在妥善地方，并有“禁止吸烟”的标志、消防措施和灭火工具。氧气瓶、乙炔瓶存放位置不得小于7米,且远离火源至少10米。1。9当进行电焊或气割工作时，应提前与业主取得联系.申请动火证，操作工必须持动火证方可动火，动火前必须有监护人并配备灭火器。1.10防止溶液溅到衣服上。1。11未经质检部门验收的扶梯，非授权人员不得随意启动。1.12每天工作结束时,检查是否有工具、无用的物品还没有拾起，看看安排的工作是否完成。检查开关是否开着。同时应确保防火设备处于良好的状态。1.13每个工地上，必须有急救箱。2、安装前的准备工作2。1扶梯安装前的检查在安装前应首先检查扶梯在运输过程中是否有包装破损现象，对照装箱清单检查是否有零件遗缺，如发现有此类现象请马上向公司报告，以免延误安装时间。2。2土建的检查为了安装施工能进行地顺利，在施工准备时，必须检查土建情况，并与图纸核对，如有问题可提前发现，以便即时研究解决。2。3检查用户供电系统容量，是否满足要求，是否满足“三相五线”的要求，是否有可靠的接地,供电线路是否敷设到上机房处。如发现问题应及时与用户联系解决,以免影响装梯速度。2.4检查扶梯供电电源是否为临时电源,如为临时电源应通知订货单位，及时安装为正式供电电源。2。5检查扶梯电源导线、电缆线及其他控制线的规格是否符合图纸要求，零线质量应符合使用要求.2。6施工用电必须设专用闸箱，并有警告标记，各路负载必须有短路及过载保护装置，手动工具必须由匹配的漏电保护器控制。2.7机房电源必须经开关控制，开关设置在操作方便之处,以便紧急情况下能及时拉闸,保险丝应为正式保险丝，不得用钢丝、铜丝代替。3、吊装就位3。1在吊装前应先确定扶梯就位的精确位置，并划线，在划线应注意以下几点:a、如果为单梯井道应使扶梯置于井道中心。b、如果为多台并联或十字交叉排列时应先划出井道中心，然后在两台扶梯处分别划出中心.3.2扶梯划线完成后，请专业起重队起吊，起吊时必须有一名扶梯安装人员在场,在吊装过程中不可使扶梯产生侧置、倒置、碰撞等现象。3。3在吊装后应检查扶梯中心与井道中心是否平行，如果是多台并联还应注意两台头部必须对齐.而且也应由专业起重队进行。3。4调整大角钢处内六角螺栓以提高或降低扶梯使扶梯大角钢比用户标高相平允许误差为05mm。3.5调整扶梯水平:a、将钳工水平仪置于扶梯驱动主轴中部（未做喷粉处理段）,然后请另一同事调整上头部大角钢处的内六角螺栓，观察水平仪使驱动主轴的水平度误差不大于0.05mm/1000mm。b、将钳工水平仪置于涨紧轴中部（未做喷粉处理段），然后请另一同事调整下头部大角钢处的内六角螺栓，观察水平仪使驱动主轴的水平度误差不大于0。05mm/1000mm。c、重复a和b直到驱动主轴和涨紧轴的水平度均达到要求为止.3.6调整后在垳架上头部大角钢和土建预埋铁之间用铁板垫实并用电焊焊接大角钢,铁板和预埋铁4、清理扶梯准备试车4。1打开扶梯包装纸，把置于扶梯本体上的内外盖板，扶手导轨，扶手支架等移至一平坦区域，因为以上提到的零部件均处于扶梯可见面，所以在搬动时切不可与其它硬物发生碰撞也不可与尖锐物体发生摩擦。4.2彻底清理扶梯，从梯级上移去所有物品，以准备扶梯的试运行。4.3在用户电工的协助下，由安装电工把电源接入扶梯控制柜.4。4在用户电工的协助下，再检查一次接线是否有误，并确认控制柜空气开关处于开启状态.然后合上用户配电板上的空气开关与闸刀，测量控制柜输入端子电压是否正常。5、试车在试车前请检查梯路在运输过程中是否有变形、零件脱落，梯路上是否有异物。确认无异后拔出运行插头插入检修插头。在刚开始试车时必须先用检修装置点动,并注意有无异响，如有碰擦或物件脱落声则必须排除问题后才能开连续运行并继续工作.6、安装扶手部分扶手带是扶梯上的易损件之一而且购买价格也比较高，扶手部分的安装精度严重影响扶手带的寿命，并且影响扶梯外观,所以在安装扶手系统时一定要认真细致。6。1 安装玻璃首先安装下头部玻璃并按自下而上的顺序安装，并且总是长度较短的玻璃在下，长度较长的在上。安装前应在有夹紧板的玻璃夹紧型件中放置“V”形垫片并让“V 形垫片的一角露出玻璃夹紧型件6。2 安装扶手支架与扶手导轨若扶梯的扶手支架功能合并到了扶手导轨上，则安装时不用安装扶手支架而是直接安装扶手导轨，在安装扶手导轨时也应按从下到上的原则，在安装扶手导轨前在玻璃的180度处、上下R处、接头处、扶手导的接头处应加粘厚0.8mm的双面胶。在扶手导轨安装完成后，这些双面胶的扶手导轨外露部分应用刀片割去。在安装扶手导轨时可借用木锤子但用力不可过大以免扶手导轨变形。6。3 安装扶手带正如上面所述：扶手带是扶梯上购买价格比较高的部件之一，并直接影响扶梯外观。同时扶手是橡胶制品,质地较软容易划伤，所以在安装扶手带时一定要认真细致防止扶手带划伤。在出厂时扶手带的下分支已经在扶手带的回路中，在开始安装扶手带之前应松开扶手带涨紧装置，安装扶手带时应从上圆弧段开始，在上圆弧段装入后可由一人或二人拉动扶手带向下动动从而使整根扶手带装入扶手导轨。6.4 扶手的调整扶手部件的安装情况直接影响扶手的运行质量。扶手的运行质量主要指扶手有无跑偏现象和扶手带的涨紧程度，扶手带运行驱动力的大小。扶手的涨紧程度可用以下方法加以判断：在两间距1200mm托锟轮之间的垂直方向下垂量在7-10mm之间。扶手驱动力的大小对扶手驱动部件的寿命影响很大，过大的驱动将使摩擦磨损急剧加快，过小的驱动力又会使扶手不能正常动行.对扶手驱动力的大小一般以在运行时一成人刚好能拉住为宜（用力约600N）扶手的跑偏是使扶手带产生破坏的主要原因.因此在调整扶手带的跑偏时一定要细致，有耐心。判断扶手带是否跑偏可观察扶手驱动摩擦轮两侧与扶手带内侧的间隔是否基本一致,同时还应观察下部扶手带涨紧处的轮子两侧与扶手带内侧间隙是否相同。如间隙基本相同可认为扶手带没有跑偏,否则必须仔细调整.7、安装内外盖板内外盖板对扶梯起到封闭和装饰作用，因此安装内外盖板应特别注意不要用硬物敲击以防产生影响观感的缺陷，同时也应注意接头处应平整,不留缝隙以免影响观感，特别是内盖板的接头处如有间隙，翘曲会直接影响到运行安全.7。1 安装内盖板安装内盖板时首先应从玻璃夹紧型件端部推入“S型嵌件”，安装内盖板时应从带急停按钮孔的盖板装起。安装时可把所有的内盖板均插入后,对齐端部后几盖板拼缝处，如缝隙间距已满足要求可直接根据盖板上沉孔配作围裙板上的M4螺孔。在所有配作螺孔处应M4X5螺钉。装螺钉时,螺钉头部不得高于或低于盖板面0.5mm以上。内盖板安装完成后拼缝间隙不得大于0。5mm，拼逢处两盖板不平度不得超过0.2mm，在安装盖板时还应注意盖板的次序，从下到上依次为6m、3m和扁长的一根。7。2 安装前壁板扶梯的前壁板安装涉及到扶手带入口保护的安装,而扶手带入口保护是扶梯最关键的安全部件之一，也是影响扶梯整体外观的重要部件，因此安装这部分零件一定要细致认真。在安装前壁板时一定要注意橡皮头、行程开关、打杆三者之间的位置关系，以确保扶手入口保护的可靠性。7.3 安装外盖板安装外盖板时也应从玻璃夹紧型件端部推入“S型嵌件”然后安装盖板。因扶梯外盖板的结构比较简单,但同内盖板一样在安装外盖板时也应注意盖板的次序，从下到上依次为6m、3m和扁长的一根.安装外盖板时与内盖板一样也应注意其外观,特别是接缝处不得有大于0。5mm的间隙，不得有翘曲。8、整机调试扶梯在出厂前经过仔细调试并被确认为合格，但在运输、存放等环节中可能会使产品精度和性能受到一定影响，因此在安装完成后一定要对扶梯进行仔细的调试，对照检验指导书严格自检并填写自检报告书。调试时应特别注意：1. 有无异常声音2. 有无碰擦3. 梯级是否跑偏4. 梯级与围裙板间隙是否符合要求5。 各安全开关动作是否可靠,梯级是否有异常振动6. 梯级与扶手带速度差是否符合要求7。 梯级照明，自动加油,起动铃声等工作是否正常。9、完工报检用专用工具盖上前沿板，并上好前沿板上M8X16螺钉.清理好现场，请求检验.10、附录 自动扶梯安装工艺流程图电 梯 安 装 作 业 指 导 书 6/6自动扶梯安装工艺流程图扶手装置安装校正传动链,梯级板安装校正桁架托运,吊装,拼接,就位校正头尾架基础板埋设基础测量,划线施工设备(机具,材料,加工件)施工技术交底熟悉技术文件资料平台梳齿板安装校正基准中心钢丝线架放定位传动链与梯级导轨连接，复核，校正传动装置检查校正内外侧护板安装手动盘车，检查修正电气主回路，安全回路配管配线各安全装置安装，接线全面检查调整对线接线照明线路安装，接线电气设备
