工程放样计划和方案28165.doc

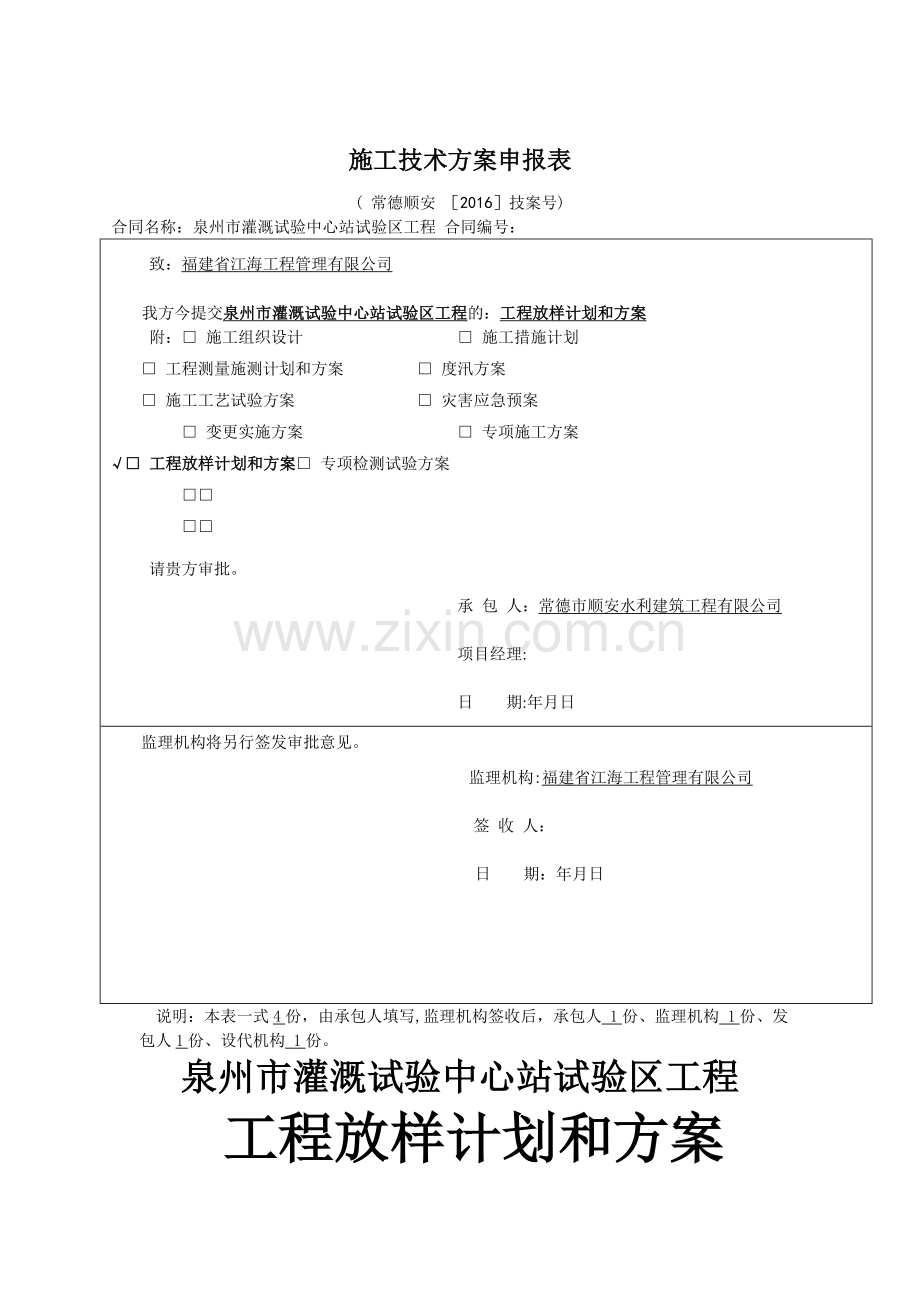

施工技术方案申报表
( 常德顺安 ［2016］技案号)
合同名称：泉州市灌溉试验中心站试验区工程 合同编号：
致：福建省江海工程管理有限公司
我方今提交泉州市灌溉试验中心站试验区工程的：工程放样计划和方案
附：□ 施工组织设计 □ 施工措施计划
□ 工程测量施测计划和方案 □ 度汛方案
□ 施工工艺试验方案 □ 灾害应急预案
□ 变更实施方案 □ 专项施工方案
√□ 工程放样计划和方案□ 专项检测试验方案
□□
□□
请贵方审批。
承 包 人：常德市顺安水利建筑工程有限公司
项目经理:
日 期:年月日
监理机构将另行签发审批意见。
监理机构:福建省江海工程管理有限公司
签 收 人：
日 期：年月日
说明：本表一式4份，由承包人填写,监理机构签收后，承包人 1份、监理机构 1份、发包人1份、设代机构 1份。
泉州市灌溉试验中心站试验区工程
工程放样计划和方案
编 制: 赵志刚
审 核: 熊贵香
编制单位： 常德市顺安水利建筑工程有限公司
编制日期： 2016 年 9 月 5 日
泉州市灌溉试验中心站试验区工程
工程放样计划和方案
一、工程概况
本项目选定永春县湖洋镇农场基地作为泉州市灌溉试验中心站的试验用地。中心站内拟建水稻试验小区I、水稻试验小区II、水稻中试区、水稻需水量测坑、旱作物试验小区I、旱作物试验小区II、旱作物中试区、旱作物需水量测坑、坡地试区I、坡地试区II、花卉试区I、花卉试区II、滴灌试区、喷灌试区、中试区、晒谷场、气象园、进场道路、园内道路、蓄水池、泵站、拦河坝、管道、排水沟等。
二、准备工作
1、测量仪器配备
根据工程施工实际，拟配备GTS—220全站仪1台，DS3-A数字式水准仪1台，50m钢尺4支，水准塔尺4根,放样花杆4根，无线对讲机4台,并根据需要从公司调用.
通过设计技术交底,了解工程全貌和主要设计意图,测量放线人员则要着重了解工程现场情况和定位条件，主要轴线尺寸和相互关系，地面标高以及设计对测量的精度要求等.
测量人员首先对现场仪器进行检查、校核，并复核防洪堤控制桩和水准点，确保测量放线原始依据的准确性。
三、测量控制
1 平面轴线的控制
根据建设单位提供的控制基准点,用GTS—220放出施工控制轴线,按照设计图纸放出相关控制轴线及控制点等,并确保其满足施测精度，在施工时应保护好全部控制基准点和增设的控制点，对主要轴线点打设保护桩，使万一原点破坏时也能很快恢复，几条主要轴线测定后请监理工程师复测并认可后方能继续施工。
2 高程的控制
利用水准仪控制高程，在工程区域内不易破坏的位置分别打设钢管桩作为临时水准点,从建设单位提供的水准点引测高程到临时水准点，对所设临时水准点按四等水准测量要求进行闭合调差，并定期进行校核，以该临时水准点作为施工时的高程控制.
3 坐标点、高程控制点设置原则
坐标点、高程控制点设置在坚实地基,且不受施工影响、不易被损坏、便于复测、视线好的地方,并浇好砼基础保护,同时设置好保护桩。
4 测量放样人员组成
工程测量放样的好坏是影响工程施工质量能否达到预定效果的重要环节,为此,我们拟成立了专门测量放样小组，测量组由技术负责人领导，施工员负责,并配备3～4名有实际施工测量经验的测量员，在整个施工过程中，进行测量放样和复测。
