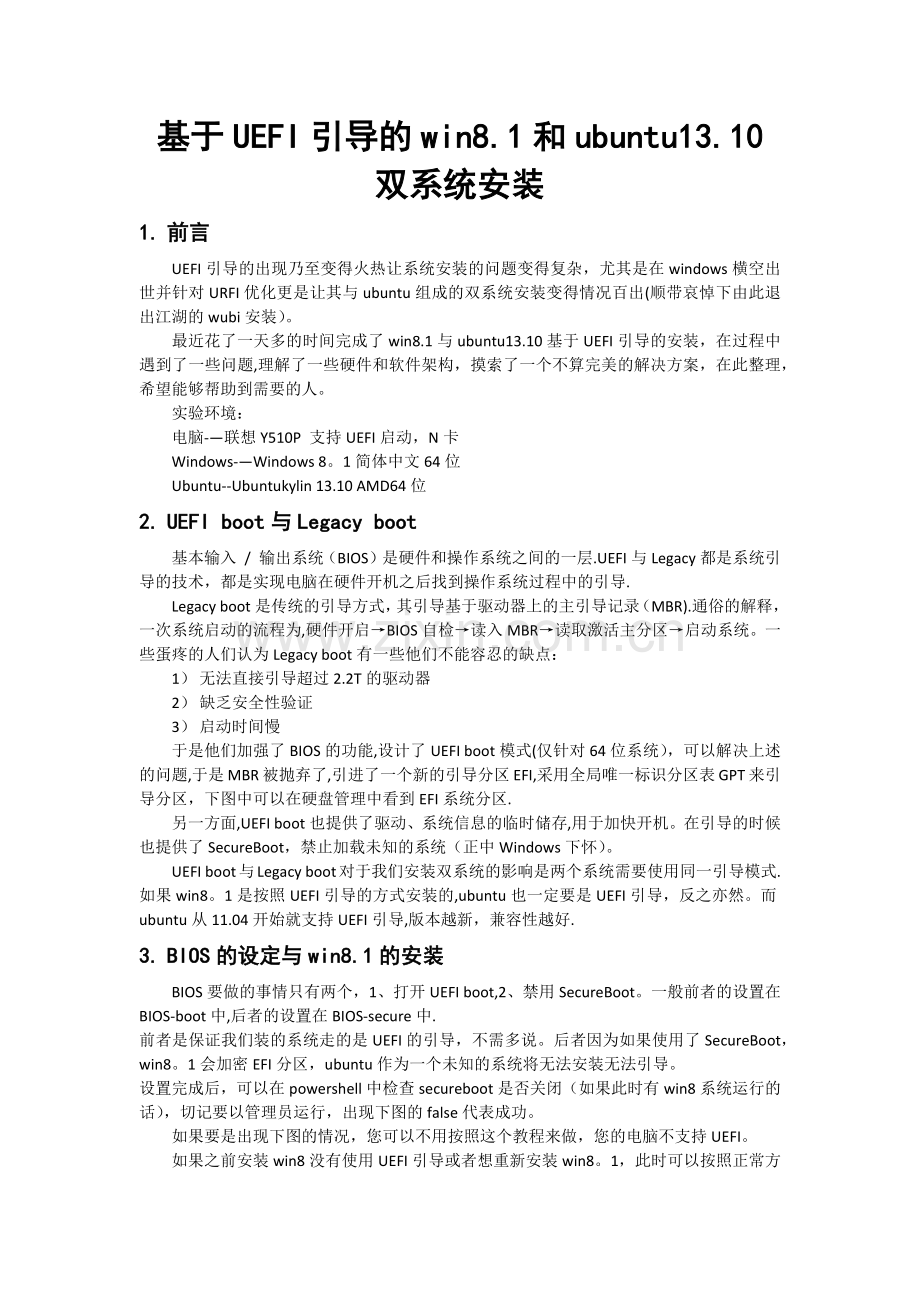

基于UEFI引导的win8.1和ubuntu13.10
双系统安装
1. 前言
UEFI引导的出现乃至变得火热让系统安装的问题变得复杂，尤其是在windows横空出世并针对URFI优化更是让其与ubuntu组成的双系统安装变得情况百出(顺带哀悼下由此退出江湖的wubi安装）。
最近花了一天多的时间完成了win8.1与ubuntu13.10基于UEFI引导的安装，在过程中遇到了一些问题,理解了一些硬件和软件架构，摸索了一个不算完美的解决方案，在此整理，希望能够帮助到需要的人。
实验环境：
电脑-—联想Y510P 支持UEFI启动，N卡
Windows-—Windows 8。1简体中文64位
Ubuntu--Ubuntukylin 13.10 AMD64位
2. UEFI boot与Legacy boot
基本输入 / 输出系统（BIOS）是硬件和操作系统之间的一层.UEFI与Legacy都是系统引导的技术，都是实现电脑在硬件开机之后找到操作系统过程中的引导.
Legacy boot是传统的引导方式，其引导基于驱动器上的主引导记录（MBR).通俗的解释，一次系统启动的流程为,硬件开启→BIOS自检→读入MBR→读取激活主分区→启动系统。一些蛋疼的人们认为Legacy boot有一些他们不能容忍的缺点：
1） 无法直接引导超过2.2T的驱动器
2） 缺乏安全性验证
3） 启动时间慢
于是他们加强了BIOS的功能,设计了UEFI boot模式(仅针对64位系统），可以解决上述的问题,于是MBR被抛弃了,引进了一个新的引导分区EFI,采用全局唯一标识分区表GPT来引导分区，下图中可以在硬盘管理中看到EFI系统分区.
另一方面,UEFI boot也提供了驱动、系统信息的临时储存,用于加快开机。在引导的时候也提供了SecureBoot，禁止加载未知的系统（正中Windows下怀）。
UEFI boot与Legacy boot对于我们安装双系统的影响是两个系统需要使用同一引导模式.如果win8。1是按照UEFI引导的方式安装的,ubuntu也一定要是UEFI引导，反之亦然。而ubuntu从11.04开始就支持UEFI引导,版本越新，兼容性越好.
3. BIOS的设定与win8.1的安装
BIOS要做的事情只有两个，1、打开UEFI boot,2、禁用SecureBoot。一般前者的设置在BIOS-boot中,后者的设置在BIOS-secure中.
前者是保证我们装的系统走的是UEFI的引导，不需多说。后者因为如果使用了SecureBoot，win8。1会加密EFI分区，ubuntu作为一个未知的系统将无法安装无法引导。
设置完成后，可以在powershell中检查secureboot是否关闭（如果此时有win8系统运行的话），切记要以管理员运行，出现下图的false代表成功。
如果要是出现下图的情况，您可以不用按照这个教程来做，您的电脑不支持UEFI。
如果之前安装win8没有使用UEFI引导或者想重新安装win8。1，此时可以按照正常方式安装win8.1，不再赘述。安装中或者安装完运行磁盘分区，给即将安装的ubuntu预留磁盘容量（文件系统也就是/挂载建议40G，/home个人兴趣，还要内存大小×2的swap交换分区).在此为了方便在磁盘的尾部预留200G左右的空间。
分区可以在Win8安装中或者是管理-存储—磁盘管理中进行。
4. 安装ubuntu
在调研中没有找到EasyBCD支持UEFI引导的说明，所以采用更方便的U盘安装,将ubuntukylin 13。10 64bit使用UltraISO软碟通刻录到U盘中,在BIOS设置从U盘启动。如果你看到了如下的经典的画面，此时ubuntu并没有按照UEFI的引导安装,需要检查设置。
如果看到的是这个画面，ubuntu是按照UEFI引导安装的，这也意味着不管怎么说，在ubuntu安装的时候需要一个EFI分区。如果ubuntu是唯一的操作系统，需要新建一个EFI分区以供安装，像本文中的双系统法，ubuntu将会在win8.1安装中生成的EFI分区中添加信息。
对于N卡用户，也就是笔记本的显卡为NVIDIA，选择Install Ubuntu后有可能会进入黑屏的状态,原因是因为ubuntu不能很好的支持显卡的显示.因此需要实现添加信息，解决方案为:
1） 选择Install Ubuntu
2） 按键盘e，进入启动命令行配置的编辑模式,在quite splash后面添加nomodeset
3） 按F10重新启动
如此可以进入有显示的安装，需要特别指出的是，在安装成功后第一次进入系统的时候，也需要做同样的设置。进入系统之后修改grub中的默认启动项，作如下修改：
sudogedit /etc/default/grub
找到：
GRUB_CMDLINE_LINUX_DEFAULT=”quiet splash”
改成:
GRUB_CMDLINE_LINUX_DEFAULT=”quiet splash nomodeset"
保存退出后执行sudo update-grub来更新启动器.
如上可以解决N卡的显卡驱动问题,进入正常的安装界面。
但是会发现一个让人有点担心的现象，就是在系统选择的时候看不到已有的windows系统，如下图所示（事后截图，所以已经有了ubuntu13。10)。
这个时候不要害怕，果断选择其他选项,手动分区，只要自己心中有数，不把windows的启动分区弄坏就一定没问题，分区设置如图所示。
可以看到，因为之前装过win8。1，磁盘中已经有了一个efi分区,所以新建/、/home和swap三个ubuntu需要的分区,每个分区给予相应的容量,然后果断点击现在安装，剩下正常安装不提。
安装完成重启，在grub引导选项中可以看到对应的信息。
第一个应该是默认版本的ubuntu,第二个是不同版本的ubuntu（估计考虑13.10并非LTS版,肯定有多次更新），第三个就是我们熟悉的windows了也就是win8.1。
也就是说，ubuntu仅仅识别了windows boot manager，并没有进一步的往下识别是什么系统，所以在安装的时候没有检测到已有的win8.1.ps，此时进入ubuntu需要按照N卡显卡的方式添加nomodeset。
5. 测试双系统
分别启动两个系统,win8。1通过windows boot manager可以正常启动,运行良好.本以为大功告成，可惜进入ubuntu的时候，图形界面X启动失败，提示如下:
No screens found，initx失败。不知道是为什么，在网上搜索也没有找到解决方案。如果有哪位大神能看到这个地方，跪求给予指点和帮助。
Ubuntu启动失败之后我决定用Legacy boot重新安装两个系统，于是我将BIOS设置成了Legacy Support,Legacy first，也就是先尝试Legacy boot,失败了再使用UEFI引导。
没想到的是，我随手打开电脑，电脑在Legacy boot失败后进入UEFI引导，然后进入了ubuntu并成功的运行起了图形界面。
万万没想到，我最后还是装好了win8.1和ubuntu的双系统，在之前的过程中遇到的各种错误都找到了原因和解决方案。对于最后一个错误，找到了一个解决方案但是找不到原因。不过除了开机画面会出现两遍，也没什么不好.
以上就是双系统安装的全过程，耗时一天多,参考资料很多,有用的如下:
6. 参考资料
［1］ UEFI boot 和 Legacy boot 区别
http://hi。
［2］安装win8和ubuntu12.04双系统
http：//blog。csdn。net/koffuxu/article/details/8845922
[3] Installing Ubuntu Quickly and Easily via Trial and Error
https：//help。ubuntu。com/community/UEFI＃Identifying_if_the_computer_boots_the_HDD_in_EFI_mode
［4］纯小白 EFI引导下安装 win8+Ubuntu双系统
http：//forum.ubuntu。org。cn/viewtopic.php?t=446557
［5］ubuntu安装时N卡黑屏处理
http://blog.csdn。net/sunjiajiang/article/details/7745408
