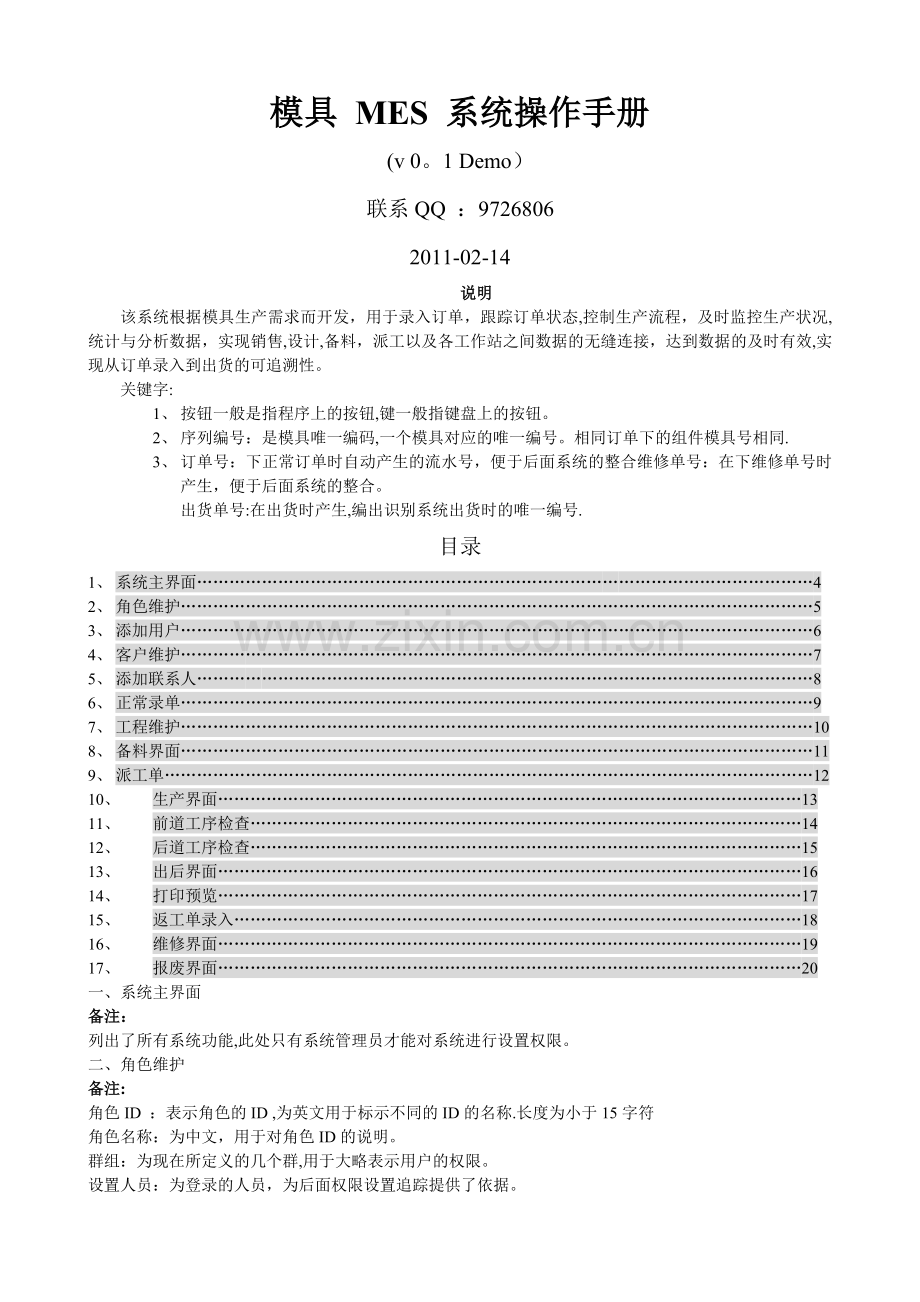

模具MES管理软件说明书.doc

模具 MES 系统操作手册
(v 0。1 Demo）
联系QQ ：9726806
2011-02-14
说明
该系统根据模具生产需求而开发，用于录入订单，跟踪订单状态,控制生产流程，及时监控生产状况,统计与分析数据，实现销售,设计,备料，派工以及各工作站之间数据的无缝连接，达到数据的及时有效,实现从订单录入到出货的可追溯性。
关键字:
1、 按钮一般是指程序上的按钮,键一般指键盘上的按钮。
2、 序列编号：是模具唯一编码,一个模具对应的唯一编号。相同订单下的组件模具号相同.
3、 订单号：下正常订单时自动产生的流水号，便于后面系统的整合维修单号：在下维修单号时产生，便于后面系统的整合。
出货单号:在出货时产生,编出识别系统出货时的唯一编号.
目录
1、 系统主界面……………………………………………………………………………………………………4
2、 角色维护………………………………………………………………………………………………………5
3、 添加用户………………………………………………………………………………………………………6
4、 客户维护………………………………………………………………………………………………………7
5、 添加联系人……………………………………………………………………………………………………8
6、 正常录单………………………………………………………………………………………………………9
7、 工程维护………………………………………………………………………………………………………10
8、 备料界面………………………………………………………………………………………………………11
9、 派工单…………………………………………………………………………………………………………12
10、 生产界面………………………………………………………………………………………………13
11、 前道工序检查…………………………………………………………………………………………14
12、 后道工序检查…………………………………………………………………………………………15
13、 出后界面………………………………………………………………………………………………16
14、 打印预览………………………………………………………………………………………………17
15、 返工单录入……………………………………………………………………………………………18
16、 维修界面………………………………………………………………………………………………19
17、 报废界面………………………………………………………………………………………………20
一、系统主界面
备注：
列出了所有系统功能,此处只有系统管理员才能对系统进行设置权限。
二、角色维护
备注:
角色ID ：表示角色的ID ,为英文用于标示不同的ID的名称.长度为小于15字符
角色名称：为中文，用于对角色ID的说明。
群组：为现在所定义的几个群,用于大略表示用户的权限。
设置人员：为登录的人员，为后面权限设置追踪提供了依据。
在角色ID 中输入角色ID，按确认键,将自动带出设置的资料。
三、添加用户
备注：
1、用户名:用于登录的名称.
2、密码：默认为6个1
3、角色：从上个界面中设施的所有角色。
4、员工编号：现在需要设置,在有HR系统后可以从中抓取。
5、员工姓名：对应员工编号.
6、更新与删除按钮必须输入用户名.
四、客户资料维护
备注:
客户编号为系统自动产生.编码规则JC+年月日（8位）+流水号3位
客户名称为客户公司全名.
客户简写：为客户公司名称简写，便于后面输入订单.
客户银行：便于验证开户账号（等待验证)。
开户名:开户账号对应的账号.
开户地址：对应开户账号的开户地址。
公司地址：公司的详细地址。
五、添加客户联系人
备注:
客户简写：输入客户简写后自动带出该客户对应的所有联系人.
更新与删除客户时必须输入联系人姓名。
六、正常录单
备注:
1、 输入公司缩写后按回车键带出公司名称联系人，联系电话。有多个联系人时，请选择联系人。
2、 接单类型：“开发"为新的模具需要工程确认，画图。“备模”为已有的模具，工程如果不需要修改图纸时，直接进行确认，直接进入备料流程。
3、 型材类型:为该订单的属性。
4、 交期：客户的期待货物到达日期。
5、 模具类型:区别模具是空心模还是平面模。
6、 模具名称：如果想备全套模时，请选择模具名称不带组件，备模组件时选择全名,选择后自动带出上一次的模具编号，价格，客户订单号，以及规格（模具编号没改前显示红色)。
7、 模具编号：为模具对应的流水号，系统进行校验是否与以前的料号重复，在小于当前订单中的模具编号时给出提醒。
8、 客户图纸:在客户提供图纸时,点击旁边的按钮弹出选择对话,销售选择所要上传的图纸，图片框将自动显示该图片内容，起到给工程提供辅助的作用。
9、 价格：价格为必须录入，为出货时打印价格.
10、 客户订单：为客户给过来的订单PO.便于我们的订单与客户订单形成多对一关系。
11、 联系人:由系统自动带出.
12、 联系电话：在选择联系人时自动带出相对应的电话。
13、 备注：对订单起到备注的作用。
14、 删除时必须输入正确的序列号，否则报错.
15、 审核：是指领导对订单，交期，价格进行审核,如果不吻合时，领导可以叫员工进行修改。
七、工程维护
备注：
此界面有两个功能,开发修改与订单审核
开发修改界面:
1、 技术要求数字必须小于25个字符,规格,开料尺寸为12，备注为50.
2、 订单号为新订单号类型为开发的订单，从销售录单中带出。
3、 模具名称，订单日期，原始图等在选择订单时自动带出。
4、 开发类型：为工程人员判断的模具类型。
5、 缩略图:为工程所画的缩略图,要上传到服务器作为生产标识所用.
6、 模具类型：选择模具的类型，便于归类.
7、 在选择组件类型后,再输入技术要求时自动带出模具组件的全称。
订单审核:
该功能主要用于审核订单,防止客户需要修改模具图纸，这边为主要卡口。
该界面带出来订单类型为备模的订单,如果要修改订单请双击,将直接跳转到开发修改界面。
审核分为单项审核与批量审核
1、单项审核为一项一项审核.
2、批量审核为你选择的多个一起审核.
八、备料界面
备注:
1、 系统刚打开时获得新订单,在备料成功后,系统自动获得新的需备料订单，在没有操作的时候点击刷新按钮，获得新的订单.
2、 选择备料需求里面的项，系统将带出该项对应的简图。
3、 所有列表根据时间先后顺序.
九、派工单
备注:
1、 系统自动带出要派工的工单。
2、 选择组件后系统自动带出模具的简图，名称，编号,技术要求，交期等.
3、 派工单类别分为：一般，急件,特急。
十、生产界面
备注：
1、 各个站台,获取各自站台上的任务.
2、 点击各个任务，自动带出产品的缩略图。
3、 在本站台完成后，选择对应的订单号及组件点击确定按钮自动流转到下个站台。
4、 绿色表示正常订单，黄色为加急订单,红色为特急订单.
十一、前道工序检查
备注：
1、 输入模具编号按确认键，自动带出已经到该站台的模具编号对应的组件。
2、 选择所要检验的组件，自动带出下面的检查项目以及上眉头的规格,技术要求，尺寸。
3、 如果有不符合要求的项，请选择分项对应的判断为不良,可以输入不良原因。
4、 点击保存后,将需要派工后才能进行下道工序。
十二、后道工序检查
备注:
1、 操作前道工序检查相同。
十三、出货界面
备注:
1、 包装号:由系统自动产生，号码唯一.
2、 毛重为整箱的毛重，必须输入.
3、 体积为整体的体积，必须输入.
4、 客户基本资料在输入模具编号的时候带出。
5、 净重为对应一个模具编号的净重.
6、 在点击新号码时，系统会自动查找数据库并返回最新的没有使用过的包装号。
7、 录入完订单时点打印，自动打印改整个包装号下面的所有明细.
十五、返工单录入
备注：
1、 返工单有其特殊性，可以上传多组图片。最好图片的尺寸有控制，大小也有控制，否则在维修的时候看图片比较慢。
2、 录入模具编号，带出该编号所对应的基本资料.
3、 选择不良现象。
4、维修历史：该页面带出该序列号对用的所有维修记录。
十六、维修界面
备注:
1、 输入序列号后按确认键带出所有维修记录。
2、 点击维修记录自动带出图片。
3、 维修完成后输入不良原因点确认键保存数据。
4、 不能维修的点不良.
5、 不是问题的则拒绝维修。
十七、报废界面
备注:
1、 输入模具编号带出对应的报废模具组件和眉头资料,并显示缩略图。选择报废类型，点击保存。
