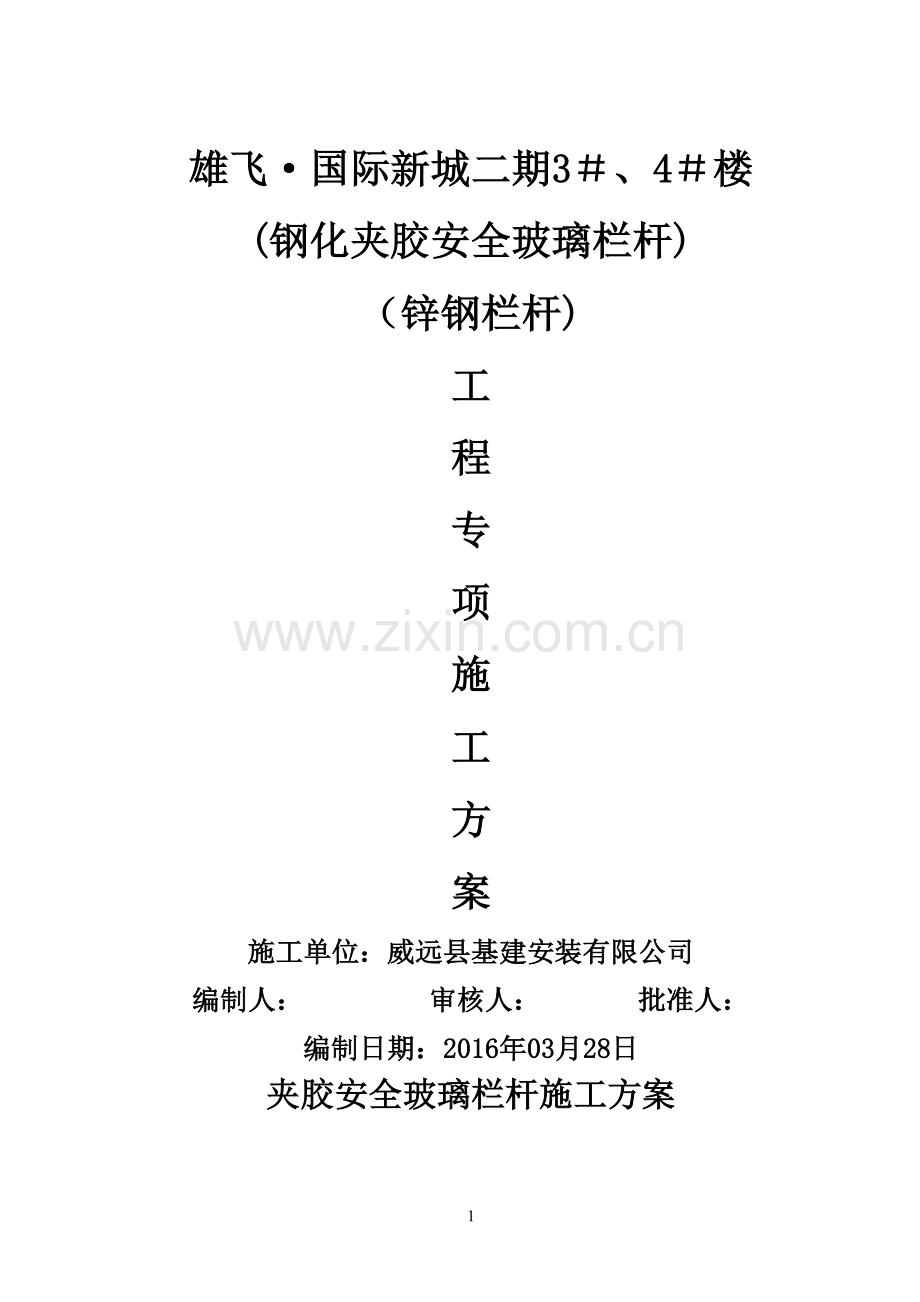

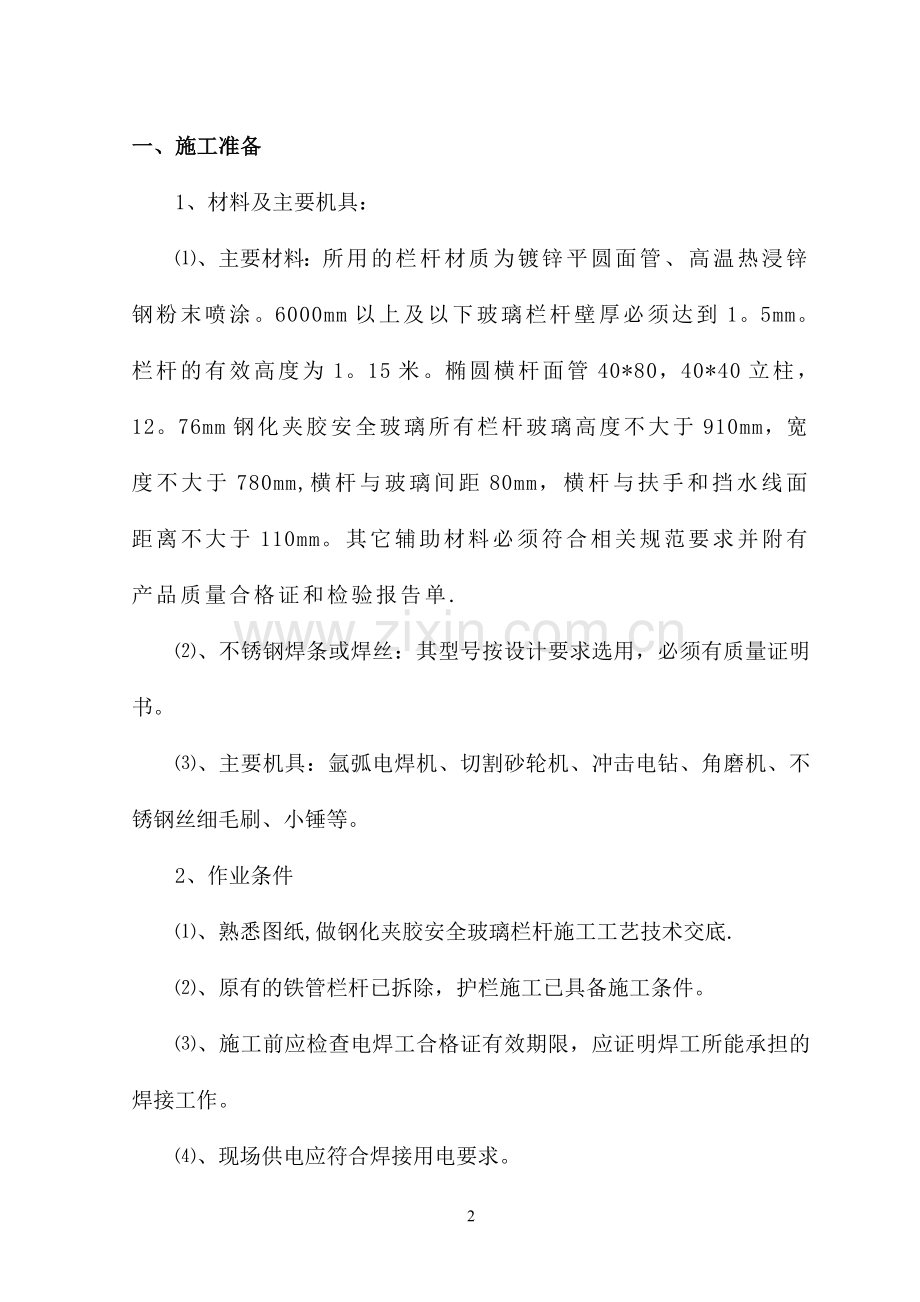

雄飞国际新城二期3、4楼(钢化夹胶安全玻璃栏杆)（锌钢栏杆)工程专项施工方案施工单位：威远县基建安装有限公司编制人： 审核人： 批准人：编制日期：2016年03月28日夹胶安全玻璃栏杆施工方案一、施工准备1、材料及主要机具：、主要材料：所用的栏杆材质为镀锌平圆面管、高温热浸锌钢粉末喷涂。6000mm以上及以下玻璃栏杆壁厚必须达到1。5mm。栏杆的有效高度为1。15米。椭圆横杆面管40*80，40*40立柱，12。76mm钢化夹胶安全玻璃所有栏杆玻璃高度不大于910mm，宽度不大于780mm,横杆与玻璃间距80mm，横杆与扶手和挡水线面距离不大于110mm。其它辅助材料必须符合相关规范要求并附有产品质量合格证和检验报告单.、不锈钢焊条或焊丝：其型号按设计要求选用，必须有质量证明书。、主要机具：氩弧电焊机、切割砂轮机、冲击电钻、角磨机、不锈钢丝细毛刷、小锤等。2、作业条件、熟悉图纸,做钢化夹胶安全玻璃栏杆施工工艺技术交底.、原有的铁管栏杆已拆除，护栏施工已具备施工条件。、施工前应检查电焊工合格证有效期限，应证明焊工所能承担的焊接工作。、现场供电应符合焊接用电要求。、施工环境已能满足钢化夹胶安全玻璃栏杆施工的需要。二、操作工艺1、工艺流程施工准备放样下料焊接安装打磨焊缝检查抛光安装成品钢化夹胶安全玻璃。2、主要施工方法:、施工前应先进行现场放样，并精确计算出各种杆件的长度。、按照各种杆件的长度准确进行下料，其构件下料长度允许偏差为1mm。、选择合适的焊接工艺，焊条直径，焊接电流，焊接速度等，通过焊接工艺试验验证。、脱脂去污处理：焊前检查坡口、组装间隙是否符合要求，定位焊是否牢固，焊缝周围不得有油污。否则应选择三氯代乙烯、苯、汽油、中性洗涤剂或其它化学药品用不锈钢丝细毛刷进行刷洗，必要时可用角磨机进行打磨，磨出金属表面后再进行焊接。、焊接时应选用较细的不锈钢焊条（焊丝）和较小的焊接电流。焊接时构件之间的焊点应牢固，焊缝应饱满，焊缝金属表面的焊波应均匀，不得有裂纹、夹渣、焊瘤、烧穿、弧坑和针状气孔等缺陷，焊接区不得有飞溅物。、杆件焊接组装完成后，对于无明显凹痕或凸出较大焊珠的焊缝，可直接进行抛光。对于有凹凸渣滓或较大焊珠的焊缝则应用角磨机进行打磨,磨平后再进行抛光。抛光后必须使外观光洁、平顺、无明显的焊接痕迹.、使用成品不锈钢扣件安装钢化夹胶安全玻璃，安装后必修使其稳固、牢靠、无松动.锌钢栏杆施工方案一、施工准备1、材料及主要机具：、主要材料：所用的栏杆材质为镀锌平圆面管、高温热浸锌钢粉末喷涂。6000mm以上及以下栏杆壁厚必须达到1.2mm。栏杆的有效高度为1。15米。椭圆主横杆面管30*60,副横杆面管30*30；40*40主立柱，19190。8副立柱；间距110mm，横杆与扶手和挡水线面距离不大于100mm.其它辅助材料必须符合相关规范要求并附有产品质量合格证和检验报告单.、焊条或焊丝:其型号按设计要求选用，必须有质量证明书。、主要机具：氩弧电焊机、切割砂轮机、冲击电钻、角磨机、不锈钢丝细毛刷、小锤等。2、作业条件、熟悉图纸，做锌钢栏杆施工工艺技术交底。、原有的铁管栏杆已拆除,护栏施工已具备施工条件。、施工前应检查电焊工合格证有效期限，应证明焊工所能承担的焊接工作.、现场供电应符合焊接用电要求。、施工环境已能满足锌钢栏杆施工的需要。二、操作工艺1、工艺流程施工准备放样下料焊接安装打磨焊缝检查抛光。2、主要施工方法：、施工前应先进行现场放样,并精确计算出各种杆件的长度.、按照各种杆件的长度准确进行下料，其构件下料长度允许偏差为1mm。、选择合适的焊接工艺，焊条直径，焊接电流，焊接速度等，通过焊接工艺试验验证。、脱脂去污处理：焊前检查坡口、组装间隙是否符合要求，定位焊是否牢固，焊缝周围不得有油污。否则应选择三氯代乙烯、苯、汽油、中性洗涤剂或其它化学药品用不锈钢丝细毛刷进行刷洗，必要时可用角磨机进行打磨，磨出金属表面后再进行焊接。、焊接时应选用较细的焊条(焊丝)和较小的焊接电流。焊接时构件之间的焊点应牢固，焊缝应饱满，焊缝金属表面的焊波应均匀,不得有裂纹、夹渣、焊瘤、烧穿、弧坑和针状气孔等缺陷，焊接区不得有飞溅物。、杆件焊接组装完成后，对于无明显凹痕或凸出较大焊珠的焊缝，可直接进行抛光.对于有凹凸渣滓或较大焊珠的焊缝则应用角磨机进行打磨,磨平后再进行抛光。抛光后必须使外观光洁、平顺、无明显的焊接痕迹。三、质量标准1、所有构件下料应保证准确，构件长度允许偏差为1mm.2、构件下料前必须检查是否平直，否则必须矫直。3、焊接时焊条或焊丝应选用适合于所焊接的材料的品种，且应有出厂合格证。4、焊接时构件必须放置的位置准确。5、焊接时构件之间的焊点应牢固，焊缝应饱满，焊缝表面的焊波应均匀，不得有咬边、未焊满、裂纹、渣滓、焊瘤、烧穿、电弧擦伤、弧坑和针状气孔等缺陷，焊接区不得有飞溅物。6、焊接完成后,应将焊渣敲净.7、构件焊接组装完成后，应适当用手持机具磨平和抛光，使外观平顺光洁。四、应注意的质量问题：1、尺寸超出允许偏差：对焊缝长宽、宽度、厚度不足，中心线偏移，弯折等偏差,应严格控制焊接部位的相对位置尺寸，合格后方准焊接，焊接时精心操作。 2、焊缝裂纹:为防止裂纹产生，应选择适合的焊接工艺参数和焊接程序,避免用大电流,不要突然熄火，焊缝接头应搭接1015mm，焊接中不允许搬动、敲击焊件.3、表面气孔：焊接部位必须刷洗干净，焊接过程中选择适当的焊接电流，降低焊接速度,使熔池中的气体完全逸出。五、高空临边作业安全注意事项严格执行各项安全管理制度和安全操纵规程，并采取以下措施：（一）进入施工现场必须戴安全帽，不戴安全帽，不准进入施工现场。凡发现工作人员有饮酒、精神不振时，禁止登高作业。（二)高空作业时必须系安全带，禁止穿皮鞋，不准赤脚，不准穿拖鞋上岗。(三）安全带的挂钩或绳子应挂在结实牢固的构件上或专为挂安全带用的钢丝绳上。禁止挂在移动或不牢固的物件上。(四)高处工作应一律使用工具袋。较大的工具应用绳拴在牢固的构件上，不准随便乱放,以防止从高空坠落发生事故。(五）在进行高处工作时,除有关人员处，不准他人在工作地点的下面行或逗留，工作地点下面应围栏或装设其他保护装置，防止落物伤人.如在格栅式的平台上工作，为了防止工具和器材掉落，应铺设木板.（六）不准将工具及材料上下投掷,要用绳系牢后往下或往上吊送，以免打伤下方工作人员或击毁脚手架.(七）机械设备必须配置有效的安全罩。威远县基建安装有限公司2016年03月28日8
