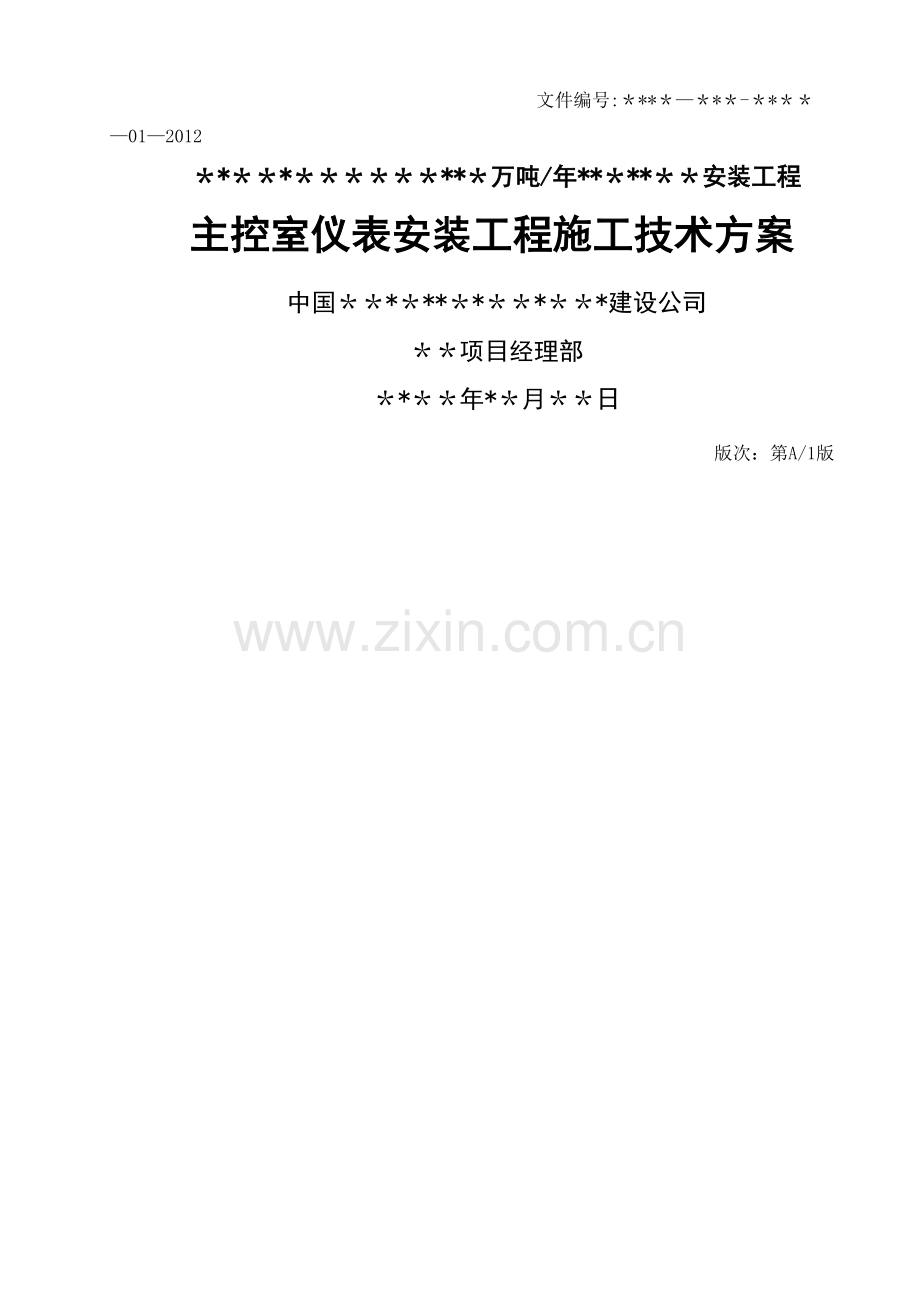

中央控制室仪表施工方案.doc

文件编号:＊**＊—＊*＊-＊*＊＊—01—2012
＊*＊＊*＊＊＊＊＊＊**＊万吨/年**＊**＊＊安装工程
主控室仪表安装工程施工技术方案
中国＊＊*＊**＊*＊＊*＊＊*建设公司
＊＊项目经理部
＊*＊＊年*＊月＊＊日
版次：第A/1版

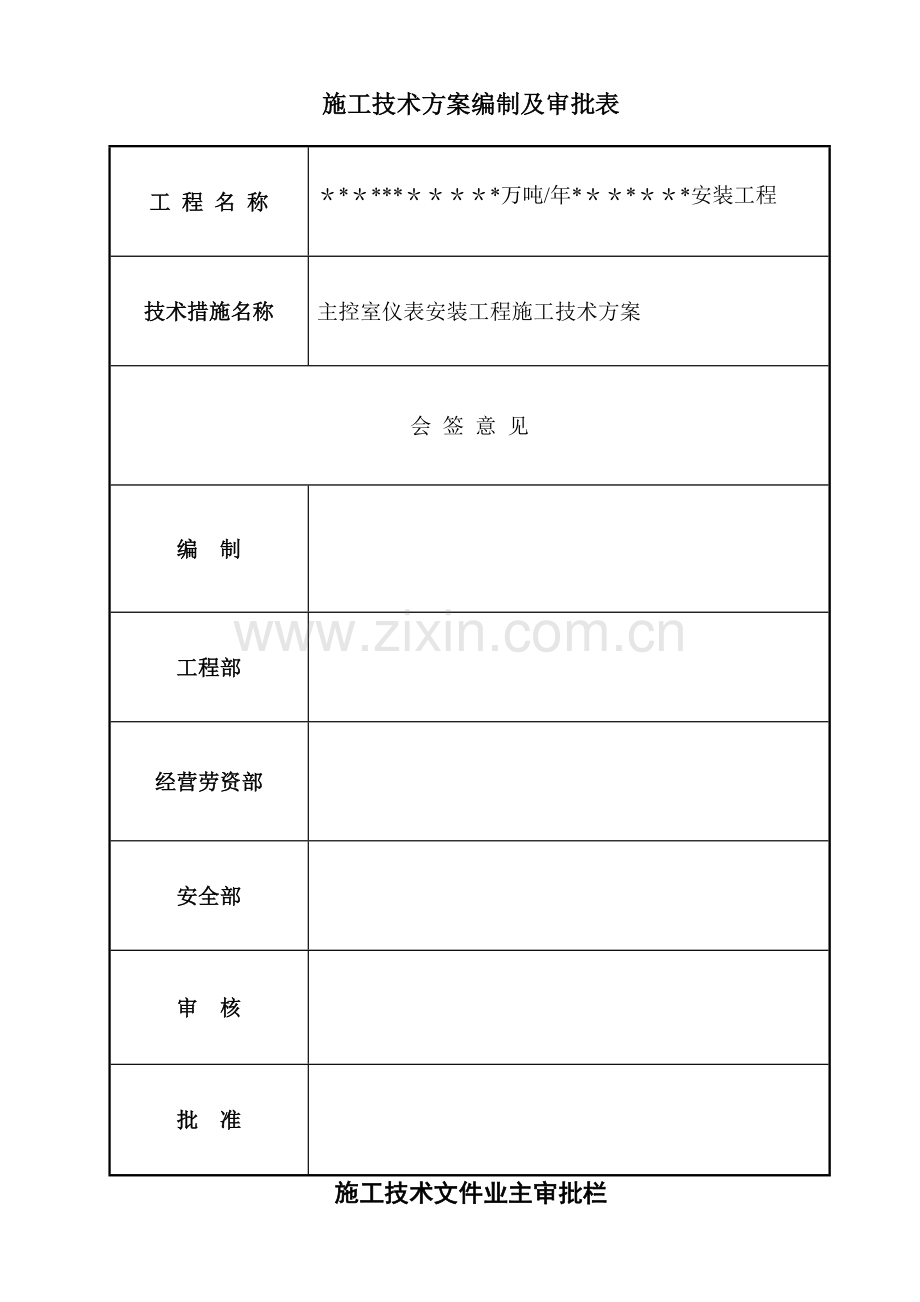

施工技术方案编制及审批表
工 程 名 称
＊*＊***＊＊＊＊*万吨/年*＊＊*＊＊*安装工程
技术措施名称
主控室仪表安装工程施工技术方案
会 签 意 见
编 制

工程部

经营劳资部

安全部

审 核

批 准

施工技术文件业主审批栏
工程名称
*＊＊＊*＊*＊＊*万吨/年＊＊＊＊＊*＊安装工程
建设单位
＊**＊＊＊**＊＊＊公司
施工单位
＊*＊＊＊＊＊＊＊*＊＊建设公司＊＊＊**＊8项目经理部
文件名称
主控室仪表安装工程施工技术方案
监理单位

项目经理

主
管
领
导

目 录
1编制说明 1
1。1工程说明 1
1。2编制依据 1
2工程概况 1
2。1工程概况 1
2。2主要工程实物量 2
2。3工程施工特点 2
3主要施工方法 2
3.1 施工准备 2
3.2进盘前的准备 3
3.3 技术要求 3
4施工质量管理及控制措施 4
4。1 质量目标 4
4。2项目质量管理组织机构 4
5 HSE保证措施 5
5。1安全监管组织机构 5
5.2 安全生产专职管理人员配备表 6
5.3 “专项工程”人员安全职责 6
6 专项工程“应急预案" 8
6.1安全风险分析 8
6.2 施工预防措施 8
6。3 组织机构及职责 9
6。4可依托相关方的联系电话 10
6.5现场逃生路线图(附件1) 10
7 劳动力平衡计划 10
8施工机具 10

1编制说明
1。1工程说明
**＊＊＊***＊＊＊***＊＊公司*＊＊＊*＊*＊*联合装置中央控制室，由＊*＊**＊***设计、＊*＊**＊＊*工程有限公司提供配套部分设计，*＊＊*＊**＊*＊工程管理有限公司监理，*＊＊＊＊＊＊***＊建设公司承建.
本装置仪表安装工程计划开工时间为＊＊**年*＊月*＊日,计划竣工时间为**＊*年＊＊月＊＊日。
1。2编制依据
★ ＊**＊*＊**＊工程建设公司设计图纸
★ ***＊＊＊＊＊*工程有限公司配套工程设计图纸
★ GB50093—2002 《工业自动化仪表工程施工及验收规范》
★ SHT3521—2007 《石油化工仪表工程施工技术规程》
★ GB50131—2007 《自动化仪表工程质量检验评定标准》
★ 中＊*＊**＊＊＊＊＊建设公司《质量保证手册》及《程序文件》
2工程概况
2。1工程概况
＊＊**＊**＊＊＊＊＊*＊＊＊＊＊＊＊＊＊＊公司＊＊＊＊＊＊＊**＊＊联合装置中央控制室，主要包括东区联合中央控制室和现场机柜室两部分，中央控制室总面积60×41.7=2502㎡，包括机柜室、打印机室、通讯室、工程师室、系统维护室、交接班室、更衣及休息室、UPS室、空调机室等；机柜室间距离中央控制室约50米，现场机柜室间总面积25.5×16。5=420.75㎡，包括机柜间、维护间、工程师站、UPS室等。现场机柜间与东区中央控制室之间冗余光缆的敷设采用“一天一地"的方式，即一组架空沿电缆桥架中的电缆槽盒敷设，一组在地下穿电缆保护管直接埋地敷设。
中央控制室及现场机柜室均采用下进线,电缆敷设的缝隙,用防爆密封阻燃剂密封，外墙洞处,由土建专业制作电缆井，井内填沙,井上设盖板.
2。2主要工程实物量
序号
名称
单位
数量
备注
1
电缆
米
＊***＊*

2
BVR导线
米
＊＊＊＊**

3
槽钢
米
*＊＊*＊＊

4
等边角钢
米
**＊*＊*

5
接地板
块
＊***＊*

6
机柜
面
＊**＊＊*

7
操作台
个
*＊*＊＊*

2.3工程施工特点
2.3.1 工期紧，到货晚，基础交接晚;
2。3。2 施工单位多，交叉作业多,不利因素多；
3主要施工方法
3。1 施工准备
3.1。1 施工人员准备
3。1.1。1 参与仪表单校和联校的仪表工，必须持有效的资格证上岗。
3。1.1。2 参与仪表压力管路焊接的电焊工和火焊工必须持有效的资格证，并经项目技质部考核合格后，方可持项目焊工焊接许可证从事相应的焊接作业。
3.1.1.3 在仪表施工队从事电工作业的电工，必须持有效的资格证上岗。
3.1。1.4 参与施工的人员，必须经入场前的三级安全培训经考试合格后,佩戴有效的入厂证方可进厂.
3。1.1。5 施工技术人员要熟悉图纸以及相关的规范规程和质量检验标准，熟悉联合项目部、监理单位管理程序。
3。1。2 施工机具和校验设备准备
本工程用到的量具、校验设备必须有有效的校验合格证，并经项目技质部核准登记，报监理部门认可后方可用于测量和校验工作.
3。1.3 施工技术准备
3。1。3。1 施工技术人员仔细审核图纸，由于仪表专业专业性比较强且与其他专业交叉也比较多，所以需要加强和工艺、结构、设备等专业配合，共同做好图纸会审工作。
3。1.3.2 施工技术人员根据本装置情况，编制切实可行的技术措施。
3。1。3。3 根据业主和监理公司要求，准备各种施工和交工用的标准表格和资料。
3。2进盘前的准备
3.2。1 仪表控制室施工条件的确认：仪表控制室土建工程,水泥地面、门窗、玻璃、吊顶，墙面均已施工完毕,电缆沟已预留好，门窗具备锁好的条件。
3。2。2 安装工程：采暖,通风,空调机安装调试完毕，基础槽钢安装完毕，检验合格。
3.2.3 照明工程：室内照明系统,报警系统正常。接地总线安装完毕，UPS安装完毕,具备送电条件.
3。2。4 准备必要的卫生清扫工具,吸尘器，鞋套等，保证施工环境，由于施工人员较多，采取入门登记制度。
3。2。5 盘柜箱的运输路线应根据现场合理选择，不应有随意更改，盘柜运输到室内的路线必须平整，进控制室的地面铺上木板，防止可能的磕伤。
3。2。6 仪表控制室条件确认
仪表控制室土建工程：水泥或花岗岩地面、门、窗、玻璃、顶棚、墙面装饰完毕；该预留好的仪表电缆沟槽，进盘的门窗应有,铝合金门隔断完毕;室内清洁无杂物。
3。3 技术要求
3。3。1开箱及室内搬运：开箱最好放在室内,在运输过程中最好不拆包装，盘柜运到大概位置后，安排开箱,核对设计图纸,厂家资料及技术协议,三者一一对应为合格.
3.3。2盘柜安装固定垂直度和水平度应符合设计规范要求。
3。3。3接地系统的安装和要求：控制室内的接地分为两类，保护地和信号地，在控制室内，两种接地是互为独立的,每个机柜的接地排也是独立的，最后汇总到室内总的接地排上,由接地干线引到室外的接地极上。最后的接地电阻应符合设计之规定。
3。3。4 将设备沿捕有铁板、胶皮的通道上移到安装位置。开箱时应仔细、小心，切勿碰损内部设备；清点箱内的技术文件和操作手册,并逐一核对机柜内实物,看数量和型号是否与设计相符。如发现有设备损坏，应及时通知厂商，并记录照相。在设备移动、安装过程中,一定要注意使设备垂直稳固.慎防设备翻倒。开箱勿使DCS设备受到冲击。垂直方向的冲击必须在10g以下,水平方向冲击在5g以下.请起重工综合考虑在吊车吊起时，由于重心移动引起的冲击和横向摆动，以及在吊车放下货物时，由于落在平台和地板上时,重心的移动和强度等问题。设备在室内搬动，原则上应带包装箱状态下进行.要使用铁质滚杠,设备必须在有2根以上的滚杠支持的情况下移动。为调整其左右、方向，不能使用锤子，应使用二根以上的撬杆慢慢抬起货物后用手调整。
4施工质量管理及控制措施
4。1 质量目标
施工和服务质量满足法律法规、图纸、规范和甲方的要求以及合同要求。并力争做到：
① 杜绝重大质量事故,防止一般质量事故；
② 单位工程一次交验合格率100%
③ 确保投料试车一次成功，创无泄漏工程
④计量器具受检率100%，周检合格率98%及以上;
4。2项目质量管理组织机构
各专业施工队
专业质量责任工程师
标准化工程师
专业技术责任工程师
计划统计工程师
安全工程师
材料检验工程师
材料计划工程师
设备机械工程师
合同费用工程师
施工调度员
质量安全部
行政部
经营劳资部
物资采办部
财务部
工程部
技术部
施工经理
技术经理
项目经理
书记
经营经理

4。3 质量保证措施
★ 实行质量责任制。项目经理是工程施工质量的第一责任人，各施工队队长是本队施工质量的第一责任人，专业责任工程师和专业技术员是各专业质量责任人员，各部门负责人要按分工认真履行质量职责，施工中严格按国家、行业、地方强制性标准规范要求进行管理与验收.
★ 加强关健工序的质量控制，通过专业技术员、责任工程师及施工人员在现场施工过程中共同的质量检查和原因分析，及时处理施工中存在的问题，从而最终达到质量目标的实现。
★ 严格执行自检、互检、专检的三检制度，贯彻执行进度服从质量、管理服从科学、生产服从安全的原则，并做好施工中的各项自检记录。
★ 严格按照ISO9001认证体系中的工程控制程序做好工种间的工序交接；
★ 材料员领料时需核对质量证明文件，并依据材料表、设备规格表进行核对。
★ 在施工过程中按照施工规范和质量检验规程，科学组织、精心施工，并严格按照监理部下发的停(必）检点的要求，及时上报各种质量报验资料，并随时接受监理单位和质检站的检查。
5 HSE保证措施
5。1安全监管组织机构
项目经理：石文东

HSE领导小组

经营劳资部 **********
技术质量部 ********
安 全 部 ********

机 泵 队 孟 飞
电 气 队 王爱国
起 重 队 李东干

535 队 ********
工 程 部 ********
行 政 部 ********

物资装备部 *******

5。2 安全生产专职管理人员配备表
机关
＊＊＊队
＊＊＊＊＊队
＊＊*＊＊*队
*＊＊＊＊队

5。3 “专项工程"人员安全职责
★ 安全环保部门安全职责:
(一)组织贯彻落实国家有关安全生产、交通消防安全、环境保护、职业健康和劳动防护方面的法律、法规和上级各项安全要求；
（二）负责组织制定公司安全生产、环境保护及职业健康等方面的管理标准、制度、办法及规定，并监督实施；
（三)负责公司HSE管理体系的综合管理工作，负责HSE 管理体系中所承担的主控要素及相关要素的管理与控制；
(四）监督重大项目环境影响因素评价和安全风险评价及预防控制措施执行情况;
（五)负责安全法律法规、规章制度、安全常识等的推广、教育、工作，协助有关部门对员工进行安全教育培训,包括新入厂员工三级安全教育和转岗员工的安全教育;
（六)负责公司特种作业人员资格与资质的管理;
（七）组织协调公司安全生产大检查和安全专业检查,组织、协助和督促有关单位对查出的问题或隐患制订防范措施,监督整改措施落实；
（八)负责公司安全隐患综合管理，负责组织安全隐患的评估,监督隐患整改措施的落实；
（九）负责公司安全绩效考核评比工作，负责安全风险抵押金的考核兑现;
(十)监督公司HSE费用执行情况；
(十一)组织大型工程安全技术方案、HSE 管理文件的审查审定.负责公司招投标文件和合同中与HSE 有关条款的审查，参加自营工程项目中有关安全的设计方案审查，并监督落实情况；
（十二）负责工伤、职业健康与环境保护事故、交通事故、消防安全事故以及安全生产事故等管理工作,按安全事故级别组织或配合上级进行调查，落实处理决定。负责工伤事故的认定和组织职工工伤伤残等级鉴定工作，负责安全管理报表的编制和安全事故的统计、上报、批复、结案工作；
（十三)负责分包方安全监督管理;
(十四)定期向主管领导提交安全责任制述职报告，汇报分管范围内的安全生产情况和建议,完成领导交办的其它安全工作；
（十五）负责建立职业健康档案,制定员工职业体检计划，并组织实施，以及对有毒有害作业场所定期进行检测和检查工作；
(十六）负责制定劳保防护用品、防暑降温费发放标准及管理办法，审批计划并监督实施；
(十七）督促对新建、改建、扩建项目及在役生产设施、装备的安全评价，参加新建、改建、扩建工程项目中有关安全的设计方案审查；负责审查施工安全合同条款,并监督落实情况；
(十八）制定本单位消防工作计划,并组织实施；
（十九）建立健全消防安全重点单位消防档案，组织开展防火检查,督促整改火灾隐患。
★ 技术质量部门安全职责：
（一）组织编制、修订技术规程、技术标准，并检查执行情况;
(二）监督指导生产和施工活动危害因素、环境因素的识别、风险评价及重大风险控制消减措施的编制。
（三)组织或参加质量大检查，执行事故隐患整改制度，对事故隐患治理进行监督；
★ 班组长安全职责
(一）严格执行上级、项目部和业主的各项安全管理规定，合理配置资源安排施工,落实各项安全措施；
（二)监督员工严格执行安全生产规章制度、安全生产操作规程，杜绝违章指挥；
(三）组织员工及时参加安全技能和安全知识培训;
（四）负责组织每日班前会和每日工作前安全风险分析，确认安全工作条件；
（五)负责检查工作范围内的安全生产工作，及时消除生产安全事故隐患；
(六）发现事故隐患或事故时，要及时、如实报告安全员和项目领导;
（七）发生工伤事故,及时抢救,并立即报告队长或项目部安全员，保护好事故现场；
(八)收集员工提出的意见，做好汇总与上报工作;
(九)保证工作范围内的设备设施完整性.
★ 员工安全职责：
（一)严格执行各项安全生产规章制度和操作规程，服从管理，正确佩戴和使用劳动防护用品；
(二）积极参与安全生产管理活动，自觉接受安全生产教育和培训，掌握本职工作的安全知识和安全操作技能，熟悉事故应急预案，增强事故应急处理能力；
（三)有权制止、纠正他人的不安全行为，有权对本单位安全生产工作中存在的问题提出批评、检举、控告；有权拒绝违章指挥和强令冒险作业；发现直接危及人身安全的紧急情况时，有权停止作业或者在采取可能的应急措施后撤离作业现场；
（四)发现事故隐患或者其他不安全因素，应立即向现场安全生产管理人员或者本单位负责人报告.
6 专项工程“应急预案”
6.1安全风险分析
★ 施工过程焊接作业时如员工防护不当，电弧辐射易导致电光性眼炎。
★ 材料、容器、设备等装卸、安装、搬运时易发生高处坠落、机械伤害、物体打击。
★ 脚手架搭设不符和规范，因固定不牢、超载、受力不均可能导致人员坠落、砸伤和其他意外伤害.
★ 雷雨天气的雷击、触电。
★ 强风天气易发生坠落。
★ 磨光机打磨时的飞屑可能伤人。
★ 工业动火，由于措施不当，操作失误，可能出现的燃爆事故。
★ 员工能力不足、接受培训不够或违反操作规程、误操作可能导致事故。
★ 施工现场及营地区违反用电、用火制度所造成的火灾。
★ 电焊、火焊等施工可能出现的灼烫。
★ 员工无劳动防护用品或穿戴、使用不正确,可能出现的伤害。例如电焊工无防护面具，高空作业无安全带、火焊没有佩戴防护眼镜等，均可能导致其身体伤害。
★ 手持电动工具的漏电造成人员伤亡.
★ 施工作业可能出现的高空坠落、触电、物体打击、机械伤害.
6.2 施工预防措施
★ 参加施工的人员必须认真学习并严格遵守本工种的安全技术操作规程及项目经理部、建设单位的各项安全规章制度.
★ 进入施工现场，工作服、劳动保护用具必须穿戴整齐，高空(2m以上）作业必须系好安全带，并办理登高作业证。
★ 高空立体交叉作业，严禁上下抛掷东西,施工所用材料、配件、工具必须安放稳妥，避免落下伤人。
★ 凡已带电的强电设备要挂“高压危险”的警示牌,有人工作时要挂“有人工作,禁止合闸”标志牌。
★ 严格按《安全用电操作规程》操作。
★ 在施工中要做到不伤害他人，不伤害自己，不被他人伤害。电气试验人员必须经过相关专业培训，考核合格后持证上岗.
★ 精心爱护仪器仪表，不野蛮施工。
★ 全体施工人员一定在思想上，强化安全意识，确保生产不受影响，自身的安全又得到保障,故此，强调工作前办理有限空间作业票和各种作业票。
6.3 组织机构及职责
应急领导小组

应急领导小组（办公室）

应急小组
后勤保障

应急小组
施工现场

社会援助力量
（110、119、120）

救护、抢险队

后勤保障队

（一) 设立应急领导小组
组 长：＊＊＊
副组长：＊**
成 员：＊＊*＊＊*＊**＊＊*＊*＊
应急领导小组下设办公室，在应急领导小组的领导下开展工作.
主 任:＊＊＊＊
副主任:＊＊＊＊
成 员:*＊＊＊＊**＊＊＊＊＊**＊*＊＊＊**＊＊＊＊＊＊＊＊*＊***＊＊＊＊**
（二）应急小组主要成员通讯方式:
姓 名
手 机 号 码
姓 名
手 机 号 码

6.4可依托相关方的联系电话
火警电话
119
公司内部
＊＊*＊＊**
匪警电话
110
公司内部
110
交通肇事报警电话
122
医疗部门电话
120
6。5现场逃生路线图（附件1）
7 劳动力平衡计划

5月
6月
管理人员
1
1
仪表工
5
10
焊工
1
1
力工
5
5
合计
12
17
8施工机具
序号
机具名称
型号及规格
单位
数量
1
汽车吊
8吨
台
1
2
叉车
5吨
台
1
3
铁板
㎡
㎡
60
4
木板
㎡
㎡
50
5
滚杠
DN50 1。5米
根
6
6
跳板
2。5米
块
60
7
专用推车

台
1
附件1
紧急
集合点

紧急
集合点
*＊*＊＊万吨/年＊＊＊＊＊＊装置 北

********

*******

******************

框架******

框架******

************

*****

*＊＊＊*＊**＊*＊＊

******

紧急
集合点
********
*＊＊＊****＊

（＊*＊＊*＊*工程施工现场紧急逃生路线图)
