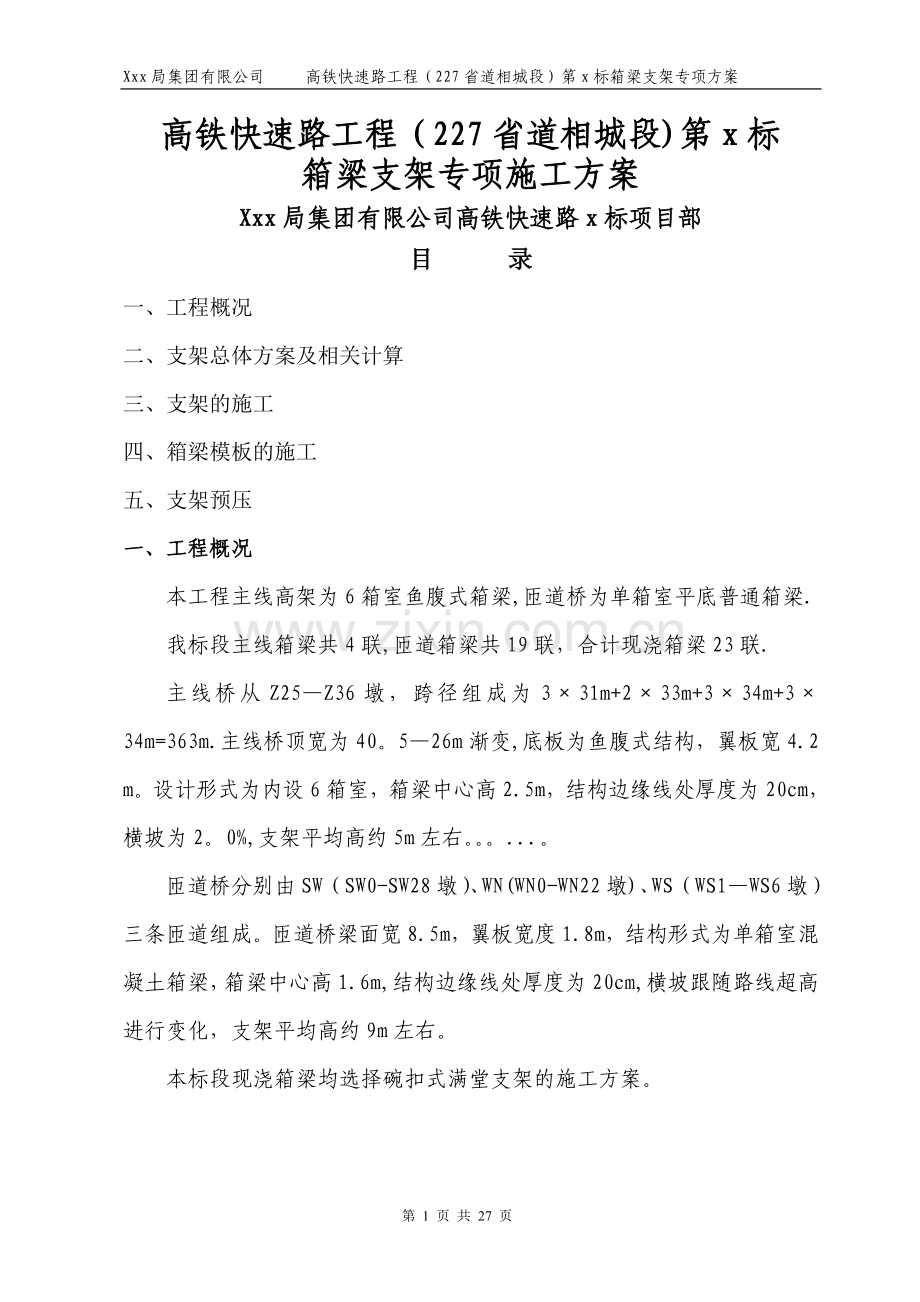

Xxx局集团有限公司 高铁快速路工程（227省道相城段）第x标箱梁支架专项方案高铁快速路工程（227省道相城段)第x标箱梁支架专项施工方案Xxx局集团有限公司高铁快速路x标项目部目 录一、工程概况二、支架总体方案及相关计算三、支架的施工四、箱梁模板的施工五、支架预压一、工程概况本工程主线高架为6箱室鱼腹式箱梁,匝道桥为单箱室平底普通箱梁.我标段主线箱梁共4联,匝道箱梁共19联，合计现浇箱梁23联.主线桥从Z25Z36墩，跨径组成为331m+233m+334m+334m=363m.主线桥顶宽为40。526m渐变,底板为鱼腹式结构，翼板宽4.2 m。设计形式为内设6箱室，箱梁中心高2.5m，结构边缘线处厚度为20cm，横坡为2。0%,支架平均高约5m左右。.。匝道桥分别由SW（SW0-SW28墩）、WN(WN0-WN22墩)、WS（WS1WS6墩）三条匝道组成。匝道桥梁面宽8.5m，翼板宽度1.8m，结构形式为单箱室混凝土箱梁，箱梁中心高1.6m,结构边缘线处厚度为20cm,横坡跟随路线超高进行变化，支架平均高约9m左右。本标段现浇箱梁均选择碗扣式满堂支架的施工方案。第 27 页 共 27 页二、支架总体方案及相关计算1、箱梁支架验算1。1、主线桥鱼腹式箱梁梁体施工采用碗扣式满堂支架浇筑混凝土的方法施工,碗扣支架钢管采用48mm3。5mm，模板采用竹胶板（内模采用胶合板)244012209mm，方木采用松什方木1010cm(小楞），大楞采用48mm3。5mm钢管，与纵向水平钢管之间采用扣件连接。鱼腹式箱梁满堂支架搭设分二个区域如下图所示。（1)区域梁底纵向小楞采用1010cm方木，纵枋横向间距15cm，区域间距15cm；区域梁底大楞48mm3。5mm钢管,纵向布置（区域梁底大楞48mm3。5mm钢管,纵向布置）。(2）区域除端横梁、中横梁及腹板位置钢管支架采用6090cm（横向纵向)，横杆步距120cm；端横梁、中横梁位置钢管支架采用3060cm（横向纵向）,横杆步距120cm;腹板位置钢管支架采用3090cm（横向纵向），横杆步距120cm；区域位置立杆采用6090cm，横杆步距120cm。（3）根据桥梁施工常用数据手册，钢管支架容许荷载：横杆步距为120cm时每根立杆容许荷载30KN。（4）标准荷载模板自重:F1=0。3KN/1。2=0。36 KN/（梁模板及背楞）取安全系数1.2。箱梁荷载:取最不利的端横梁、中横梁及腹板位置荷载验算。区域位置：端横梁、中横梁及腹板位置：F2262.51。2=78 KN/区域位置：F2261。11。2=34。32 KN/ （取安全系数1。2）施工人员和施工材料、机具或堆放荷载标准值:计算模板及支撑小楞时,按照F3=2。5KN/1.4=3。5 KN/;计算大楞按照均布荷载按照F3=1.5KN/1。4=2。1 KN/；计算支架立杆均布荷载：F3=1KN/1。4=1。4 KN/；（取安全系数1.4）振捣混凝土产生荷载：F4=2.0KN/m21。4=2.8 KN/（取安全系数1.4）倾倒混凝土产生荷载：F5=2.0KN/m21.4=2.8 KN/(取安全系数1。4）钢管支架按照最高14m取值,每根立杆加横杆总计按2KN。1.2、区域验算1。2.1取最不利位置底板位置(端横梁、中横梁位置）为例验算端横梁、中横梁位置钢管支架采用3060cm(横向纵向），横杆步距120cm，竹胶板、小楞及大楞的设置如下。1.2。1。1、底模强度及挠度验算箱梁底模采用高强度竹胶板，板厚t=9mm,竹胶板方木背肋间距为15cm，即跨度为L=15cm，大楞钢管间距为60cm，即宽b=60cm。其力学性能为：弯拉应力：=M/W=0。037103/(8。110-6）=4.6 MPa=11MPa，竹胶板弯拉应力满足要求。挠度：从竹胶板下方木背肋布置可知，竹胶板可看作为多跨等跨连续梁，按三等跨均布荷载作用连续梁进行计算，计算公式为:f=0.677qL4/100EI=（0.67713.070.154）/(1000.11083.65108）=0.13mmL/400=0。375 mm,竹胶板挠度满足要求.1。2.1。2、纵梁（小楞）强度计算:纵梁为1010cm方木,跨径为0.6m，中对中间距为0.15m。纵梁弯拉应力：=M/W=0。59103/1。67104=3.6 MPa=14.5MPa纵梁弯拉应力满足要求。纵梁挠度:f=5qL4/384EI=（513。120。64）/（384111068。3310-6）=0.25mm L/400=1.5mm，纵梁弯拉应力满足要求。1。2.1.3、横梁(大楞)强度计算横梁为48mm3.5mm钢管，跨径为0。3m，间距为0.6m.横梁弯拉应力：=M/W=0。24103/（5。08106）=47.3 MPa=205MPa,横梁弯拉应力满足要求.横梁挠度：f=qL4/150EI=(25.821030。34)/（1502.06101112。19108）=0。06mmL/400=0.75 mm，横梁弯拉应力满足要求.综上,横梁强度满足要求1。2。1。4碗扣支架立杆架承载力（1）、立杆承重计算 每根立杆总承重:N=（F1+F2+F3+F4+F5）0.60。3+2=17.37 KN30KN立杆承重满足要求。(2)、支架稳定性验算立杆轴向荷载N=Am=4890。744145=52。8 KN N=17.37 KN，支架稳定性满足要求。1。2。1.5、立杆地基承载力计算主线桥现浇箱梁支架基础位于原227省道沥青路面,支架受力能满足要求。1。2。2、底板位置（腹板位置)验算：腹板位置钢管支架采用3090cm（横向纵向），横杆步距120cm，竹胶板、小楞及大楞的设置如下。1。2.2。1、底模强度及挠度验算箱梁底模采用高强度竹胶板，板厚t=9mm,竹胶板方木背肋间距为15cm，即跨度为L=15cm,大楞钢管间距为90cm，即宽b=90cm。其力学性能为:弯拉应力：=M/W=0。037103/（12。1510-6）=3.05 MPa=11MPa,竹胶板弯拉应力满足要求.挠度:从竹胶板下方木背肋布置可知,竹胶板可看作为多跨等跨连续梁，按三等跨均布荷载作用连续梁进行计算，计算公式为：f=0.677qL4/100EI=（0。67713.070。154)/（1000.11085。4710-8）=0.09mmL/400=0.375 mm，竹胶板挠度满足要求.1。2。2.2、纵梁（小楞）强度计算：纵梁为1010cm方木，跨径为0。9m，中对中间距为0。15m.纵梁弯拉应力：=M/W=1.33103/1。67104=8 MPa=14。5MPa,纵梁弯拉应力满足要求。纵梁挠度：f=5qL4/384EI=（513。120.94)/（384111068。33106）=1。23mm L/400=2。25mm,纵梁弯拉应力满足要求。1。2。2。3、横梁（大楞)强度计算横梁为48mm3.5mm钢管，跨径为0.3m，间距为0。9m。横梁弯拉应力：=M/W=0。24103/（5.08106)=47。3 MPa=205MPa，横梁弯拉应力满足要求.横梁挠度:f=qL4/150EI=（25.821030。34)/（1502。06101112。19108）=0。06mmL/400=0.75 mm，横梁弯拉应力满足要求。1。2.2。4、碗扣支架立杆架承载力（1）、立杆承重计算每根立杆总承重：N=（F1+F2+F3+F4+F5）0.30。9+2=25。05 KN30KN，立杆承重满足要求。(2)、支架稳定性验算立杆轴向荷载N=Am=4890。744145=52。8 KN N=25。05 KN,支架稳定性满足要求.1。2。2.5、立杆地基承载力计算主线桥现浇箱梁支架基础位于原227省道沥青路面，支架受力能满足要求。1。3、区域验算区域立杆采用6090cm,横杆步距120cm,纵枋横向间距15cm（梁底大楞483。5mm，纵向间距60cm).1。3。1、底模强度及挠度验算：箱梁底模采用高强度竹胶板，板厚t=9mm，竹胶板方木背肋间距为15cm，即跨度为L=15cm，大楞钢管间距为90cm，即宽b=90cm。其力学性能为：弯拉应力：=M/W=0.019103/（12。1510-6）=1。6MPa=11MPa，竹胶板弯拉应力满足要求.挠度：从竹胶板下方木背肋布置可知,竹胶板可看作为多跨等跨连续梁，按三等跨均布荷载作用连续梁进行计算，计算公式为：f=0。677qL4/100EI=(0.6776。520.154）/（1000.11085。47108）=0。05mmL/400=0.375 mm，竹胶板挠度满足要求.1.3。2、纵梁(小楞）强度计算:纵梁为1010cm方木，跨径为0。9m，中对中间距为0。15m。纵梁弯拉应力:=M/W=0。67103/1.67104=4。1MPa=14.5MPa，纵梁弯拉应力满足要求。纵梁挠度:f=5qL4/384EI=（55.310。94）/（384111068.3310-6）=0。5 mm L/400=2。25mm，纵梁弯拉应力满足要求。1。3。3、横梁（大楞）强度计算横梁为48mm3.5mm钢管，跨径为0.6m,间距为0。9m。横梁弯拉应力:=M/W=0.92103/（5.0810-6）=182MPa=205MPa，横梁弯拉应力满足要求。横梁挠度:f=qL4/150EI=（25。431030.64)/(1502.06101112。19108)=0。88mmL/400=1。5mm,横梁弯拉应力满足要求.综上，横梁强度满足要求1.3.4、碗扣支架立杆架承载力（1)、立杆承重计算每根立杆总承重：N=(F1+F2+F3+F4+F5)0。60。9+2=24。6KN30KN立杆承重满足要求。(2）、支架稳定性验算立杆轴向荷载N=Am=4890。744145=52.8 KN N=24。6 KN，支架稳定性满足要求。1。3.5、立杆地基承载力计算主线桥现浇箱梁支架基础位于原227省道沥青路面，支架受力能满足要求。1。4、立杆底托验算立杆底托验算:NRd通过前面立杆承受荷载计算，每根立杆上荷载最大值为N =25.05kN底托承载力（抗压）设计值，一般取Rd =40KN;得：25。0540KN，立杆底托符合要求。1.5、满堂支架整体抗倾覆依据公路桥涵技术施工技术规范实施手册第9。2。3要求支架在自重和风荷栽作用下时，倾覆稳定系数不得小于1。3.K0=稳定力矩/倾覆力矩=y*Ni/Mw采用主桥中跨34m验算支架抗倾覆能力：主桥宽度按28m，长34m按6090120cm支架来验算全桥：支架横向48排；支架纵向39排；高度按10m；顶托TC60共需要4839=1872个；立杆需要48394。4=8236。8m;纵向横杆需要4810/1。2*34=13600m;横向横杆需要3910/1。2*28=9100m;故：钢管总重（8236。8+13600+9100）3。84=118。8t； 顶托TC60总重为:1872*7.2=13。5t；故Ni =118。89.8+13。5*9。8=1296.54KN；稳定力矩= y*Ni=14818.2=18151。56KN.m风荷载计算WK=0。7uzusw0=0。71.381.20.8=0。927KN/ m2跨中34m共受力为:q=0。9271034=315.2KN；倾覆力矩=q5=315.2*5=1576KN。mK0=稳定力矩/倾覆力矩=18151。56/1576=11.51。3计算结果说明本方案满堂支架满足抗倾覆要求1.6、侧模验算振捣混凝土产生的荷载,对侧板取F1=4.0kPa。新浇混凝土对侧模的压力计算因现浇箱梁采取水平分层以每层30cm高度浇筑，在竖向上以V=1.2m/h浇筑速度控制，砼入模温度T=28控制,因此新浇混凝土对侧模的最大压力F5=K为外加剂修正系数,取掺缓凝外加剂K=1.2当V/T=1.2/28=0.0430。035 h=1。53+3。8V/t=1。69mF5=分别按1010cm方木以15cm的间距布置，以侧模最不利荷载部位进行模板计算，则有：q=（ q4+ q5）l=（4。0+50。7）0。15=8。21kN/m则:Mmax=模板需要的截面模量：W=m2模板的宽度为1。0m，根据W、b得h为： h=因此模板采用122024409mm规格的竹胶板符合要求。2。1、匝道桥箱梁匝道桥梁体施工采用碗扣式满堂支架浇筑混凝土的方法施工，碗扣支架钢管采用48mm3。5mm，模板采用竹胶板（内模采用胶合板）244012209mm，小楞采用松什方木1010cm，大楞采用双排483。5mm钢管。（1）梁底横向小楞采用1010cm方木，横枋纵向间距15cm（翼板位置间距20cm）；梁底大楞采用双排483。5mm钢管,纵枋横向间距60cm。(2）箱梁底板位置（端横梁、中横梁位置）钢管支架采用6060cm（横向纵向）,横杆步距120cm;箱梁底板位置（腹板位置）钢管支架采用3090cm(横向纵向），横杆步距120cm；箱梁底板位置（除端横梁、中横梁及腹板位置）钢管支架采用6090cm（横向纵向），横杆步距120cm；翼板位置立杆采用12090cm,横杆步距120cm。（3)根据桥梁施工常用数据手册，钢管支架容许荷载：横杆步距为120cm时每根立杆容许荷载30KN。（4)标准荷载模板自重: F1=0。3KN/1。2=0.36 KN/（梁模板及木楞）（取安全系数1.2）箱梁荷载：底板位置采用最不利的腹板及横隔板位置荷载验算。翼板位置：F2260。41.2=12。48 KN/底板位置（除端横梁、中横梁及腹板位置）：F2260.761。2=23。72 KN/底板位置（端横梁、中横梁及腹板位置):F2261。61。2=49。92 KN/（取安全系数1。2）施工人员和施工材料、机具或堆放荷载标准值：计算模板及支撑小楞时,按照F3=2。5KN/1。4=3。5 KN/；计算大楞按照均布荷载按照F3=1。5KN/1.4=2。1 KN/；计算支架立杆均布荷载取F3=1KN/1。4=1。4 KN/；（取安全系数1.4）振捣混凝土产生荷载：取F4=2.0KN/m21。4=2。8 KN/（取安全系数1。4)倾倒混凝土产生荷载:取F5=2。0KN/m21。4=2.8 KN/(取安全系数1。4）钢管支架按照最高14m取值，每根立杆加横杆总计按2KN。2.2、取最不利底板位置(端横梁、中横梁位置）验算端横梁、中横梁位置钢管支架采用6060cm（横向纵向），横杆步距120cm，竹胶板、小楞及大楞的设置如下。2。2。1、底模强度及挠度验算箱梁底模采用高强度竹胶板,板厚t=9mm,竹胶板方木背肋间距为15cm，即跨度为L=15cm,大楞间距为60cm,即宽b=60cm。其力学性能为：弯拉应力:=M/W=0。025103/（8。1106）=3.09 MPa=11MPa，竹胶板弯拉应力满足要求.挠度：从竹胶板下方木背肋布置可知，竹胶板可看作为多跨等跨连续梁，按三等跨均布荷载作用连续梁进行计算，计算公式为：f=0。677qL4/100EI=（0.6778。860.154)/(1000。11083.65108)=0。084mmL/400=0。375 mm，竹胶板挠度满足要求.2。2.2、横梁(小楞）强度计算横梁为1010cm方木，跨径为0.6m,中对中间距为0。15m。横梁弯拉应力：=M/W=0。4103/1。6710-4=2.4 MPa=14.5MPa横梁弯拉应力满足要求。横梁挠度：f=5qL4/384EI=（58.910。64)/(384111068。33106）=0。17 mm L/400=1。5mm，横梁弯拉应力满足要求。2.2。3、纵梁(大楞)强度计算纵梁为48mm3。5mm的双拼钢管，跨径为0。6m，间距为0.6m。纵梁弯拉应力：=M/W=1。26103/（10。1610-6）=125 MPa=205MPa,纵梁弯拉应力满足要求。纵梁挠度：f=qL4/150EI=(34。790。64)/（1502。06101124。38108)=0。60mmL/400=1.5 mm,纵梁弯拉应力满足要求.2。2。4、碗扣支架立杆架承载力（1)、立杆承重计算每根立杆总承重:N=（F1+F2+F3+F4+F5）0。60。6+2=22。63 KN30KN立杆承重满足要求。（2)、支架稳定性验算立杆轴向荷载N=Am=4890。744145=52.8 KN N=22。63 KN,支架稳定性满足要求。2。2。5、立杆地基承载力计算素土底基层+30cm厚宕渣基层+20cm厚C20混凝土面层处理后,地基承载力达到=200Kpa，取立杆基础为0.132m2(枕木,按0.22m0。6m计算),则：P=22。63/0。132=172 Kpa=200Kpa，符合要求。下卧层地基承载力z = 0.220。6132/（0.22+20。6tan（30）( (0。6+20。6tan（30）)）=14。76 Kpa o=30Kpa,符合要求.综上,钢管支架受力满足要求。2.2.6、立杆底托验算立杆底托验算：NRd通过前面立杆承受荷载计算，每根立杆上荷载最大值为N =23.43kN，底托承载力(抗压）设计值，一般取Rd =40KN；得23。4340KN，立杆底托符合要求.2。3、支架整体抗倾覆依据公路桥涵技术施工技术规范实施手册第9.2。3要求支架在自重和风荷栽作用下时，倾覆稳定系数不得小于1。3。K0=稳定力矩/倾覆力矩=y*Ni/Mw采用跨度40m验算支架抗倾覆能力：宽度按10m，长40m采用6090120cm支架来验算全桥:支架横向18排；支架纵向46排；高度13m；顶托TC60共需要1846=828个;立杆需要164613=9568m；纵向横杆需要18*13/1。2*40=7800m；横向横杆需要4613/1。210=4984m;故:钢管总重(9568+7800+4984)3。84=85。8t； 顶托TC60总重为：8287。2=6t;故Ni =85.89。8+69。8=899。64KN；稳定力矩= yNi=5899。64=4498KN。m依据以上对风荷载计算WK=0。7uzusw0=0.71。381。20。8=0。927KN/m2跨中80m共受力为:q=0。92713*40=482。04KN；倾覆力矩=q5=482.045=2410.5KN。mK0=稳定力矩/倾覆力矩=4498/2410。5=1。861.3计算结果说明本方案支架满足抗倾覆要求。2。4、侧模验算振捣混凝土产生的荷载，对侧板取F1=4。0kPa。新浇混凝土对侧模的压力计算因现浇箱梁采取水平分层以每层30cm高度浇筑,在竖向上以V=1。2m/h浇筑速度控制，砼入模温度T=28控制，因此新浇混凝土对侧模的最大压力F5=K为外加剂修正系数,取掺缓凝外加剂K=1。2当V/T=1。2/28=0.0430.035 h=1.53+3。8V/t=1.69mF5=分别按1010cm方木以15cm的间距布置,以侧模最不利荷载部位进行模板计算，则有:q=( q4+ q5）l=(4.0+50。7)0。15=8.21kN/m则:Mmax=模板需要的截面模量：W=m2模板的宽度为1.0m,根据W、b得h为： h=因此模板采用122024409mm规格的竹胶板符合要求。三、支架的搭设1、支架地基处理主线桥箱梁支架基础位于原227省道沥青路面上.基础承载力能满足要，故不需在进行特殊处理.匝道桥梁所经过的范围内有鱼塘、河道的,施工时采用将鱼塘内积水全部抽出后清淤回填素土至设计承台底标高下50cm，然后回填30cm宕渣基层，浇筑20cm厚C20混凝土面层。混凝土面层顶按1横坡形式设置，排水坡面斜向线路外侧，进入临时集水坑或边沟排水.2、支架搭设现浇箱梁支架采用碗扣式满堂钢管支架，其布置形式如下：主线支架:区域，中横梁、端横梁位置立杆0。3m0。6m(横向纵向），水平杆步距离为1.2m，腹板位置立杆0。3m0.9m（横向纵向)，水平杆步距离为1。2m;除端横梁、中横梁及腹板位置立杆0。6m0.9m（横向纵向),水平杆步距离为1.2m；区域,立杆0。6m0。9m（横向纵向）,水平杆步距离为1.2m.匝道支架：立杆中横梁、端横梁位置立杆0。6m0。6m（横向纵向）,水平杆步距离为1。2m，腹板位置立杆0。3m0。9m（横向纵向），水平杆步距离为1。2m;除端横梁、中横梁及腹板位置立杆采用0.60。9,翼板位置立杆采用1。2m0。9m,水平杆步距离为1。2m。使用483。5mm钢管及扣件加强设置剪刀撑，确保支架的整体稳定性,主线桥剪刀撑每6排横向立杆、每6排纵向立杆设置1道,主线水平剪刀撑每5m设置1道,当支架高度小于5m时，在底部顶部各设1道,当支架高度大于5m小于10m时,在底、中、顶各设置1道,当支架高度大于10m小于15m时,水平剪刀撑设置4道。匝道桥剪刀撑横、纵向立杆每4排设置1道，层高为3。6m,剪刀撑与纵横杆交叉主节点处必须用扣件环固,匝道水平剪刀撑同主线设置方式相同。在地基处理好后，按照施工图纸进行放线，便可进行支架搭设。支架搭设好后，测量放出几个高程控制点,用可调顶托及底托来调整支架高度和拆除模板,本支架使用的顶托、底托的可调范围各为30cm左右。在搭设支架时，首先用底托及木方调节第一道横杆高度，使第一道横杆位于水平状态，确保后续支架搭设的可控性。脚手架安装好后，主线鱼腹式底模调节采用20cm的可调节顶托+双排483.5mm水平钢管+483。5mm定型钢管+1010cm方木+9mm竹胶板的方式调节（见主线鱼腹式模板底板铺设断面图）。双排水平钢管与弧形定型钢管之间采用扣件连接，定型钢管与方木之间连接用12钢丝绑扎。主线平底板及匝道底模铺设先在可调顶托上纵向铺设双排483。5mm水平钢管，铺设时注意使其纵向钢管接头处于U型托座上，然后铺设横向10cm10cm方木，横向方木按15cm的间距铺设。支架搭设时,可根据箱梁结构对支架和方木间距进行调整，调整后的间距不能超过上述值。端支座、中支座位置，底板和腹板同样布置。支架架设完毕后，铺设方木并调整梁底预拱度(施工中通过预压对支架的弹性变形和非弹性变形进行分析，以确定施工预拱度），最后铺设底模。箱梁底模采用大块竹胶板,以保证混凝土表面美观。支架搭设注意事项：（1)箱梁的横坡和纵坡在支架顶部调整，最后在底模形成。(2）为使立杆接长缝错开，每孔支架配置高度均有两种规格，拼装时按梅花形交错拼装。(3）脚手架拼装到顶时，用全站仪和水准尺检查横杆水平度和立杆垂直度，并在无荷载情况下逐个检查立杆底座是否浮地松动，还应随时注意水平框架的直角度,不致使脚手架偏扭.（4）整架拼装完后应检查所有连接扣件是否扣紧，松动的应用锤敲紧。(5）底层纵、横向水平杆作为扫地杆,距地面高度应不大于30cm;立杆上端包括可调螺杆伸出顶层杆的长度不得大于20cm.(6）模板支撑架四周从底到顶连续设置竖向剪刀撑，中间纵、横向由底至顶连续设置竖向剪刀撑,其间距不大于4。5m。（7）剪刀撑的斜杆与地面夹角在4560之间，斜杆应每步与立杆扣接.四、箱梁模板的施工1、主线桥鱼腹式弧线段模板安装弧形断面箱梁两侧弧线线形对称，弧线段由2段不同曲率的弧线和1段直线段组成，圆弧段l：长度L=16167mm,半径R=26000mm；圆弧段2:长度L=3559 mm，半径R=15000 mm；直线段3：长度L=1.592 mm。由于箱梁侧板2段弧形曲线的曲率不同，支架及模板骨架选择金属刚性支撑可更好地满足线形要求。施工中采用483mm的普通钢管按设计图纸的曲率加工成弧形作为侧模骨架。可以很准确地控制弧形曲线线形从而达到设计要求.弧形钢管在钢筋加工场地预制成型，加工时须仔细核对图纸.计算出各弧段的控制点,煨弯成弧形曲线以严格符合设计要求.在弧形支架安装时需每1.8m测设出钢管立杆的顶面高程控制点,每根立杆安装时需考虑扣减底模厚度和方木小楞厚度及弧形支架钢管的厚度后多预留5cm，便于用十字扣件与弧形支架相连接，使弧形支架与下部满堂支架连接为一个整体，在立杆钢管顶面需设置调节段，便于预拱度的调节.由于弧线段是对称分布，在两侧相对应得立杆辅以水平广线，以便弧形钢管大楞可以很准确的对称铺设，弧形段支架支撑体系：圆弧侧模采用弧形钢管顶托支撑,其上顺桥向水平铺双排48 mm钢管，与横桥向定型钢管之间采用十字扣件连接,并辅以斜撑,从而整体形成弧形钢管支架大楞。当弧形钢管支架大楞铺设完成后，在弧形钢管大楞上按顺桥向间距15cm铺设10cm10cm的方木作为小楞，方木需使用12#铁丝捆扎于弧形钢管上，使钢管大楞与方木小楞形成整个满堂脚手架顶面支撑系统，弧形段支架断面见图.2、匝道桥模板安装底模安装：在钢管支架的顶托上，设置双排483。5mm钢管作为纵向大楞，在其之上设置横向10cm10cm方木作为小楞，小楞边距为20cm。楞木接头相互交错布置，纵向钢管与横向楞木之间用下顶托木调整以保证底模线形.底模竹胶板直接铺钉在方楞上,拼缝下加设方楞木，使拼缝刚好位于方楞木上,拼缝间夹贴双面棉胶，拼缝表面用石腊密封。腹板侧模、翼板底模的安装：在底模铺设完成后，重新标定桥梁中心轴线，对箱梁的平面位置进行放样，在底模上标出腹板侧模、内腹模、翼板边线和钢筋布置的位置.腹板侧模处设置背撑方木，竖向背撑方木直接置于支架横向方楞木上，方木尺寸10cm10cm,间距30cm，采用上下两道普通钢管垂直加固在立杆上.腹板下部R=30cm位置用三根方木重叠放置按圆弧切割加工成弧线段，竹胶板钉在方木上,最后三根方木背部采用普通钢管水平加固在立杆上.五、支架预压支架组装完成后，在铺设箱梁模板之前，应进行支架预压。预压目的：检查支架的安全性，确保施工安全；消除地基沉降变形和支架非弹性变形的影响，有利于桥面线形控制,为支架搭设及预拱度设置提供指导数据。注：（水袋堆积密度为1。0t/m3,砂袋堆积密度按1.35t/m3）主线桥的腹板位置用砂袋模拟腹板重量，堵头处搭设钢管架围挡,同时将砂袋连成整体,以下防砂包掉落。预压时，各点压重要按自重分布图式进行堆积,轻吊轻放，防止冲击作用造成安全事故。遇下雨下雪时，对预压砂袋用彩条布进行覆盖，防止砂袋吸水增加预压重量，造成安全事故。加载方式：支架预压荷载采用等载预压，与设计箱梁重量相同。预压分段加载，预压时每跨设置5个断面，分别布置在每跨1/8L、1/4L、跨中、3/4L、7/8L处。每个断面设置5 个观测点，预压设专人测量。预压荷载材料为砂袋，吊车起吊就位来实现。预压时按实际施工时的压力分布来预压，荷载主要集中在底、腹板位置，翼板位置适当减少.加卸载顺序及时间： 加载时，按照预压荷载的30，70，100重量进行加载，并根据梁体重量分布进行堆载。支架预压时早晚各观测一次，测出支架变形值f1，在连续三天沉降量在3mm以内即确定支架稳定.对于变形较大的采取加固支架方法以保证其整体稳定性。支架卸载后，再次测出支架的变形值f2,则可计算出支架及地基的塑性变形值为f（塑)=f2,弹性变形值f（弹）= f1f2。支架预压前按理论计算的支架弹、塑性变形值及地基塑性变形值预留拱度值f(拱).预压后如果观测f1与f(拱）的误差不超过10mm，则卸载后底模标高不作调整，否则卸载后重新调节底模标高，按f2值预留底模拱度。杭州嘉意德科技有限公司是由业内资深人士新兴组建而成。主营项目:为建筑行业信息化应用提供一系列解决方案,业务方向为两大块:1,行业性站点（http:/www.8wr。cn/)，为建筑从业人士提供交流娱乐、资源下载、软件使用、资料查询、供求信息发布等网络服务；2,建筑软件开发(http:/www。hzjyd。com/），为建筑单位、施工现场开发应用软件。 “好创意，好品德”一直是公司倡导的人文文化.我们注重人品,即:好品德；注重员工品味，尊重员工创意，即：好创意。购买过施工组织设计大全的用户购买我公司任一款软件产品均按8折优惠！公司系列产品： 工程竣工资料制作与管理软件 临时用电设计计算软件 施工安全验算软件 标书制作与管理软件 网络计划编制制作软件 施工平面图布置软件 电力工程资料软件 高支模架计算软件 建邦监理工程师 施工组织设计大全钢结构工程设计cad图纸及效果图大全别墅设计cad图纸及效果图大全室内装饰模型及效果图大全杭州嘉意德科技有限公司电话：[phone] 13735520851 网址：http：/www。hzjyd。com现浇箱梁支架预压高程数据记录表（1）（2)（3）(4）(5)（6)（7)（8)(9）(10)(11）(12）（13）观测点位观测时间空载高程(mm)持荷状态高程1（mm)持荷状态高程2（mm）持荷状态高程3（mm)持荷状态高程4（mm）持荷状态高程5（mm）持荷状态高程6(mm)变形值f1=（3）-(9）（mm)卸载后高程（mm）变形值f2=(3）（11)（mm）弹性变形值f=f1f2（mm）123#45
