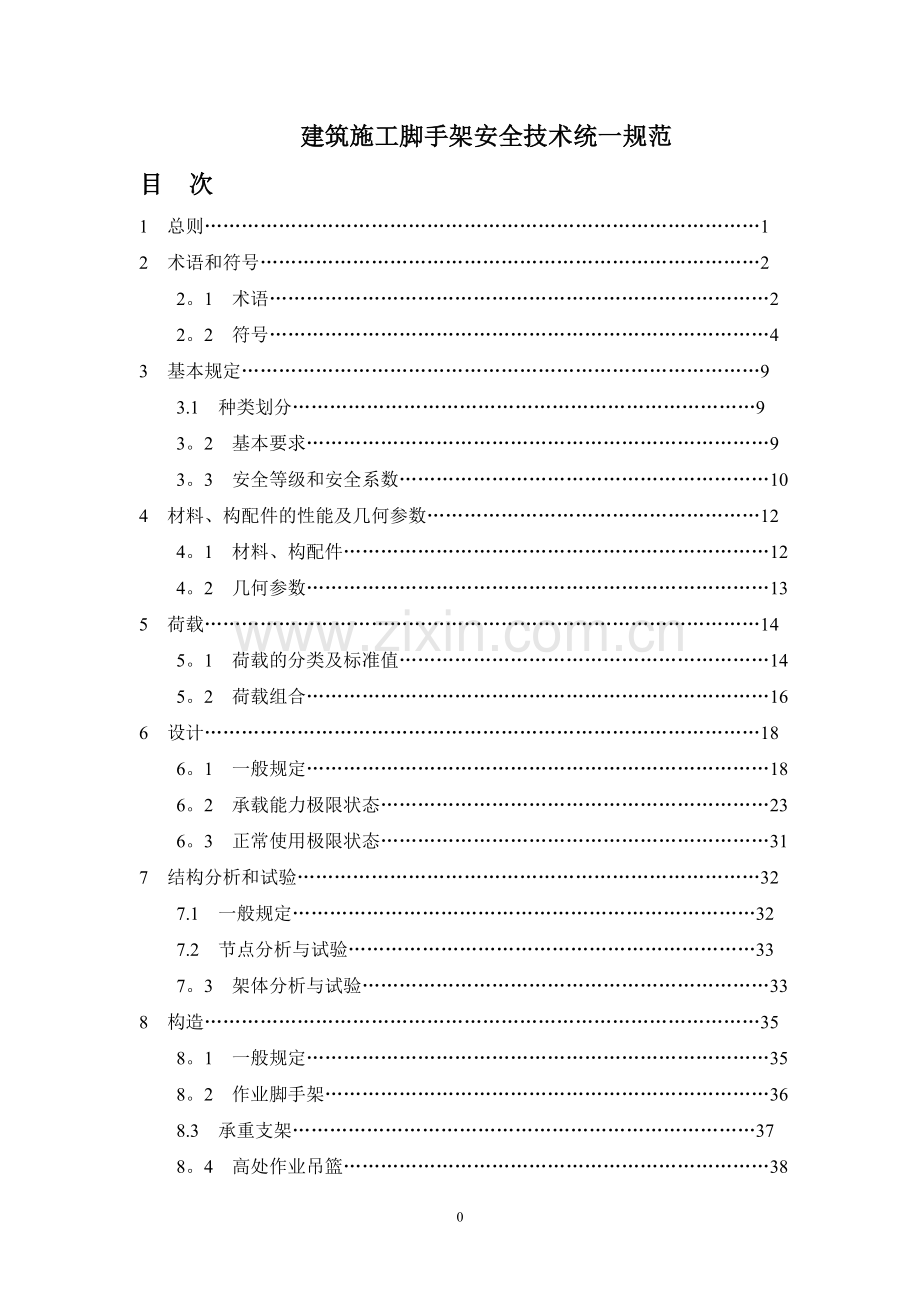

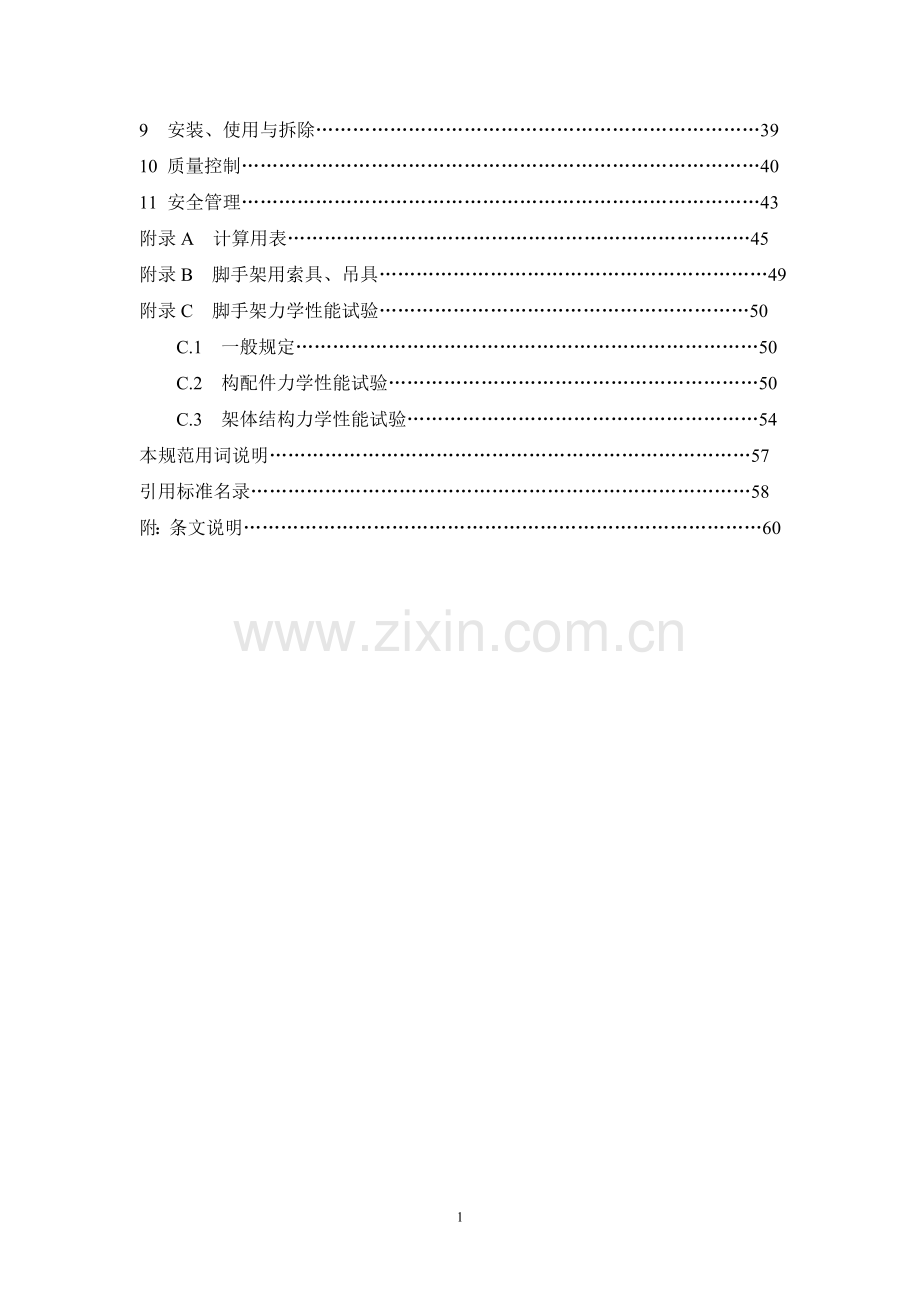

建筑施工脚手架安全技术统一规范 目 次1 总则12 术语和符号22。1 术语22。2 符号43 基本规定93.1 种类划分93。2 基本要求93。3 安全等级和安全系数104 材料、构配件的性能及几何参数124。1 材料、构配件124。2 几何参数135 荷载145。1 荷载的分类及标准值14 5。2 荷载组合166 设计186。1 一般规定186。2 承载能力极限状态236。3 正常使用极限状态317 结构分析和试验327.1 一般规定327.2 节点分析与试验337。3 架体分析与试验338 构造358。1 一般规定358。2 作业脚手架368.3 承重支架378。4 高处作业吊篮389 安装、使用与拆除3910 质量控制4011 安全管理43附录A 计算用表45附录B 脚手架用索具、吊具49附录C 脚手架力学性能试验50C.1 一般规定50C.2 构配件力学性能试验50C.3 架体结构力学性能试验54本规范用词说明57引用标准名录58附：条文说明60301 总则1。0.1 为统一建筑施工脚手架设计、施工、使用及管理的基本原则、基本要求和基本方法,做到技术先进、安全适用、经济合理，制定本标准。1.0.2 本标准适用于建筑工程施工金属类脚手架的设计、施工、使用和管理.1。0。3 建筑工程施工使用的金属类脚手架技术标准和其他相关标准应遵守本标准规定的基本准则.1。0.4 建筑施工脚手架的设计、施工、使用及管理,除应符合本标准外,尚应符合国家现行有关标准的规定。2 术语和符号2.1 术语2。1。1 脚手架由杆件、构配件通过相关连接,构成具有防护、支撑功能，并为建筑施工作业提供操作平台的固定或活动式架体。2。1。2 作业脚手架 由单排或双排立杆或门架与构配件组成，附着于建筑结构上，为建筑施工提供具有防护和操作平台功能的架体。2.1。3 承重支架纵横向由多排多列立杆或门架与水平杆、构配件组成,以斜杆或剪刀撑等杆件加固,可承受建筑结构和各种施工荷载的支撑架。2。1。4 高处作业吊篮悬挂机构架设于建筑物或构筑物上，依靠提升机钢丝绳迁引的沿建筑物外立面上下运行的悬吊篮式操作平台。2。1.5 悬挑脚手架搭设在水平悬挑结构上,由水平悬挑结构将架体竖向荷载传递给建筑主体结构的作业脚手架.2.1.6 全封闭脚手架 采用密目式安全立网、钢丝网等材料沿架体外侧立面全高度封闭的作业脚手架。2.1。7 局部封闭脚手架采用密目安全立网、钢丝网等材料,将架体外侧立面每层局部封闭，封闭面积小于外立面面积30%的作业脚手架。2。1。8 半封闭脚手架采用安全立网、钢丝网等材料，将架体外侧立面每层不低于1.2m的高度封闭，封闭面积占外立面面积3070%的作业脚手架.2。1。9 敞开式脚手架沿脚手架外侧立面无封闭遮挡的作业脚手架。2。1.10 综合安全系数脚手架架体结构或构配件总的安全系数.2.1。11 稳定结构单元 由杆件、构配件组成的脚手架的最小几何不可变单元体.一般情况下,作业脚手架为水平和上下相临连墙件间的单元体；承重支架为纵、横竖向剪刀撑与上、下水平剪刀撑间的单元体。2.1。12 几何参数的标准值设计规定的几何参数公称值,或根据实测结果经统计概率分布确定的某一分位值。2.1。13 脚手架的整体稳固性架体结构整体能保持稳固，且不出现与起因不相称的破坏后果的能力。2。1.14 架体构造脚手架架体杆件的组成形式、方法、各组成部分的结构、形状及相互连接方式的总称。2.1。15 架体结构分析确定架体结构在荷载作用下的效应的过程。2。1。16 架体结构试验通过施加荷载评定架体结构或架体构件的性能或预测其承载力的试验。2。1。17 架体原形试验 采用与实际使用架体相同的材料和构配件，相同的架体构造和搭设方法，而搭设的试验单元架体所进行的架体结构试验。2。1。18 设计计算模型反映架体结构或架体结构件在荷载作用下的效应,说明各变量相互关联关系的计算公式。2.2 符号2.2.1 荷载、荷载效应-吊篮及钢丝绳等自重标准值；-风荷载作用在作业脚手架立杆中产生的力偶矩；-永久荷载产生的弯矩标准值总和;-水平杆件弯矩标准值;可变荷载产生的弯矩标准值总和；受弯构件弯矩设计值；-风荷载产生的弯矩设计值；-风荷载产生的弯矩标准值总和;-荷载设计值；-作业脚手架由风荷载产生的架体立杆轴向力标准值；-架体结构件及附件自重产生的轴向力标准值总和；-承重支架除施工荷载以外的可变荷载产生的轴向力标准值总和；-架体立杆的轴向力标准值;-风荷载及其他作用对连墙件产生的轴向力设计值;风荷载产生的连墙件轴向力设计值；-连墙件约束架体平面外变形所产生的轴向力设计值；-第j个可变荷载标准值;-荷载的标准值;-计算单元立杆段(门架）的轴向力设计值；承重支架上除结构件和附件外的永久荷载产生的轴向力标准值总和；施工荷载产生的轴向力标准值；架体作业层施工荷载产生的轴向力标准值总和;-承重支架计算单元立杆(门架）风荷载作用的最大附加轴力标准值;连墙件与脚手架、连墙件与建筑结构连接的抗拉（压)承载力设计值；-脚手架立杆基础底面的平均压力；动力钢丝绳所受拉力设计值；吊篮施工荷载标准值；-吊篮悬挂机构后支架配重自重标准值；吊篮所承受的风荷载标准值;R-作用于连接节点的弯矩、扭矩、拉（压）力、剪切力、滑移力设计值；Rc-脚手架连接节点的抗弯、抗扭、抗拉（压）、抗剪切、抗滑移承载力设计值；-架体结构或架体结构件的抗力设计值;结构或构件的抗力函数;架体的倾覆力矩设计值；-架体的抗倾覆力矩设计值;-架体原型试验或架体构配件力学性能试验承载力极限值;钢丝绳破断拉力总和；试件强度标准差；-折减后的钢丝绳破断力；风荷载标准值；-基本风压值；应力值;-由风荷载产生的应力值.-永久荷载标准组合作用下架体结构或构配件的最大变形值;2.2。2 材料、构件物理性能和抗力修正后的地基承载力特征值;-地基承载力特征值；试件的强度实测值；-试件的最小强度值；材料强度的设计值；-材料强度的标准值；-试件的强度平均值;-钢丝绳允许拉力；变形的规定限值.2。2.3 几何参数毛截面面积；-净面积;立杆底座底面积；-挡风面积；迎风面积；-几何参数的设计值；-几何参数的标准值；-几何参数的附加量值；b-作业脚手架立杆横向间距或门式架宽度;H架体高度；-连墙件竖向间距；-连墙件水平间距;受弯构件跨度或悬挑构件悬挑段长度；吊篮悬挂机构前支架横梁长度；-吊篮悬挂机构后支架横梁长度；-作业脚手架立杆纵向间距;n-试件组数；-受弯构件截面模量;-长细比。2。2。4 计算系数地基承载力修正系数；钢丝绳安全系数；钢丝绳破断拉力折减系数;-档风系数；轴心受压构件的稳定系数；综合安全系数指标；-材料抗力分项系数；材料强度附加系数；荷载的分项系数;结构重要性系数；-风荷载体型系数；-按桁架确定的脚手架风荷载体型系数；-风压高度变化系数.3 基本规定3.1 种类划分3.1。1 建筑施工脚手架根据其用途和使用功能可划分为作业脚手架、承重支架和高处作业吊篮三大类.3.1。2 作业脚手架应根据搭设材料、搭设方法和节点连接方式划分种类，包括：落地脚手架、悬挑脚手架、附着式升降脚手架、防护架。3。1。3 承重支架应根据搭设材料、节点连接方式和用途划分种类，包括：结构安装承重支架、混凝土浇筑施工模板支架、满堂脚手架.3。1.4高处作业吊篮应根据所用材料、规格、悬挂方式划分种类。3。2 基本要求3.2。1 脚手架的设计、施工、使用和维护,应使架体结构在使用期内以适当的可靠性且经济的方式满足架体的功能要求。3。2。2 脚手架的架体结构应满足下列功能要求：1 能承受在施工和使用期内的设计荷载；2 架体稳固，不发生影响正常使用的变形；3 满足施工要求；4 具有使用功能和安全防护功能；5 在正常使用条件下，架体结构性能应保持稳定，不应随工程施工周期延长和施工荷载反复作用而使性能明显降低。3.2。3 在脚手架设计时，应根据下列要求采取有效措施，使架体结构不出现可能的损坏：1 应辨识危险源并制定预案，使用过程中应注意预防危险的侵害；2 架体应由多个稳定结构单元组成，当单个构件或架体局部意外受损时，架体结构的其他部分仍能保持完整,不出现连续性坍塌或整体破坏.3.2。4搭设脚手架所使用的材料、构配件应符合国家现行有关标准的要求。脚手架的构配件应拆装方便，连接可靠,具有良好的互换性，且可重复使用.3。2。5 脚手架的架体结构应是空间几何不可变的稳定结构体系；架体的构造应满足设计计算模型基本假定条件的要求.3。2。6 脚手架的结构设计和专项施工方案的编制，应由具有相应资格的工程技术人员担任。3.3 安全等级和安全系数3.3。1 脚手架结构设计时，应根据架体结构破坏的危险性，采用不同的安全等级；架体结构安全等级的划分应符合表3。3。1的规定.表3.3。1 脚手架的安全等级安全等级危险性很大较大一般3.3。2 脚手架安全等级划分应在各专业规范中具体规定，应符合下列要求：1 作业脚手架应按落地脚手架、悬挑脚手架、附着式升降脚手架、防护架的架体种类、搭设高度、荷载划分安全等级；2 承重支架应根据架体种类，搭设高度、荷载划分安全等级；3 吊篮应根据种类、使用高度、荷载划分安全等级；4 新型脚手架的安全等级划分应按同类脚手架的安全等级提高一级。3。3.3 在脚手架结构或构配件设计时，应符合下列规定:1 综合安全系数指标应满足下列要求:强度：1。5 （3。3。31）稳定：2。0 （3。3。3-2）2当采用新型脚手架体系且无使用经验时,其综合安全系数应满足下式要求：稳定：2.5 (3.3。33）3 应将以抗力调整系数的形式计入专业规范的相应计算公式中。3。3。4 脚手架架体结构重要性系数，可按表3。3.4的规定取值。表3。3。4 脚手架架体结构重要性系数架体结构重要性系数承载能力极限状态设计正常使用极限状态设计安全等级1.11。00.91。04 材料、构配件的性能及几何参数4。1 材料、构配件4。1。1 脚手架所用的钢管宜采用现行国家标准直缝电焊钢管GB/T13793或低压流体输送用焊接钢管GB/T3091中规定的普通钢管，其材质应符合现行国家标准碳素结构钢GB/T700中Q235级钢或低合金高强度结构钢GB/T1591中Q345级钢的规定.4。1。2 脚手架所使用的型钢应符合国家现行有关标准的规定，其材质应符合现行国家标准碳素结构钢GB/T700中Q235B级钢或低合金高强度结构钢GB/T1591中Q345级钢的规定。4。1.3 架体结构的连接材料应符合下列规定：1 手工焊接所采用的焊条,应符合现行国家标准碳钢焊条GB/T5117或低合金钢焊条GB/T5118的规定，焊条型号应与所焊接金属物理性能相适应。2 自动焊接或半自动焊接采用的焊丝应符合现行国家标准熔化焊用钢丝GB/T14957、气体保护电弧焊用碳钢、低合金钢焊丝GB/T8110、碳钢药芯焊丝GB/T10045、低合金钢药芯焊丝GB/T17493的要求,焊丝应与被焊金属物理性能相适应。3 普通螺栓应符合现行国家标准六角头螺栓C级GB/T5780的规定。4。1。4钢筋吊环或预埋锚固螺栓材质应符合现行国家标准混凝土结构设计规范GB50010的规定.4。1。5 用铸铁或铸钢制作的构配件材质，应符合现行国家标准可锻铸铁件GB/T9440中KTH33008或一般工程用铸造碳钢件GB/T11352中EG230-450的规定。4。1。6 脚手板可采用钢、木、竹等材料制作，其材质应符合下列规定：1 钢脚手板材质宜符合现行国家标准碳素结构钢GB/T700中Q235级钢的规定,所用钢板厚度不应小于1.5mm，板面冲孔内切圆直径应小于25mm。2 木脚手板应采用杉木或松木制作,其材质应符合现行国家标准木结构设计规范GB50005中a级的规定.3 竹脚手板应采用毛竹或楠竹制作.竹龄应为3年4年。4.1.7高处作业吊篮应符合现行国家标准高处作业吊篮GB/T19155的规定。4。1.8脚手架所用钢丝绳、索具等应符合现行国家标准一般用途钢丝绳GB/T20118、重要用途钢丝绳GB8918、钢丝绳用普通套环GB/T5974。1、钢丝绳夹GB/T5976的规定。4。1。9 材料的强度、弹性模量等物理力学性能，应根据国家现行有关标准确定;自制的定型构配件的强度、刚度等力学性能指标确定应经过设计计算，必要时应根据有关的试验方法标准经试验确定.4。1。10 脚手架应在相应标准中明确规定所用材料和构配件的品种、材质、规格、型号、物理性能、质量要求、检验方法等技术参数及要求，对节点连接件尚应有承载能力、连接技术要求、检验方法的规定。4。2 几何参数4。2。1 脚手架架体结构的几何参数a可按正常搭设情况下架体结构几何尺寸的实测平均值确定。4.2。2 架体构配件的几何参数标准值，可按正常生产情况下几何尺寸的实测平均值确定；或可以几何尺寸的实测数据为基础，运用概率统计的方法确定.4。2.3 材料、构配件几何参数的标准值,也可采用设计规定的公称值。5 荷载5.1 荷载的分类及标准值5。1。1 作用于脚手架的荷载应分为永久荷载和可变荷载.5。1。2 脚手架的永久荷载应包含下列内容:1 架体结构件自重；2 架体上脚手板、安全网、栏杆等附件的自重;3 承重支架上的模板支承体系自重、静止设备、建筑结构件及堆放物的自重；4架体上其他可按永久荷载计算的荷载。5。1。3 脚手架的可变荷载应包含下列内容:1 施工荷载；2 架体上移动的设备、机具的作用;3 模板支架上混凝土振捣、混凝土倾倒等作用；4 模板支架由于施工原因产生的水平力作用;5 架体上其他可按可变荷载计算的荷载；6 风荷载。5.1。4 脚手架永久荷载标准值的确定应符合下列规定:1 一般应符合现行国家标准建筑结构荷载规范GB50009的规定，取材料和构配件的自重为其荷载标准值；2 应按材料、构配件和机具的产品通用的理论重量及本标准附录A的规定取其荷载标准值;3 采取有代表性的抽样实测，应以其平均值加上2倍的均方差作为标准值。5.1。5 脚手架可变荷载标准值的确定方法应符合下列规定：1 作业层上的施工荷载标准值，应根据实际情况确定，且不应低于表5.1。5的规定。表5.1.5 施工荷载标准值序号脚手架用途施工荷载标准值(kN/)1结构3.02装修2。0注:斜梯施工荷载标准值按其水平投影面积计算,不应低于2。0 kN/。2 作业脚手架上同时存在2个及以上操作层作业时，各操作层的施工荷载标准值总和不得超过5.0 kN/；附着式升降脚手架各作业层上的施工荷载标准值总和不得超过6 。0kN/。3 高处作业吊篮等吊挂脚手架施工荷载标准值应按设计值取用,但不得低于1。0 kN/。4 架体上移动的设备、机具应按其可能情况由自重值计算可变荷载标准值。5。1.6 由于泵送混凝土、水平运输、卸料不均等未预见的施工原因产生的模板支架水平荷载标准值，可取立杆垂直荷载的2，该荷载以水平力作用在架体立杆顶部。5。1。7 架体上振动、冲击物体的可变荷载设计值，应按物体自重值乘以动力系数取值，动力系数取值为1.52。0。5。1。8 作用于脚手架水平风荷载标准值，应按下式计算: （5。1.8）式中：风荷载标准值；基本风压值,应按现行国家标准建筑结构荷载规范GB50009的规定取重现期n=10对应的风压值；-风压高度变化系数，应按现行国家标准建筑结构荷载规范GB50009的规定采用；-风荷载体型系数,应按表5.1。8的规定取用。表5.1.8 脚手架风荷载体型系数背靠建筑物的状况全封闭墙敞开、框架和开洞墙全封闭、半封闭脚手架1.01。3敞开式脚手架注：1为挡风系数,=1。2，其中:为挡风面积，为迎风面积。敞开式脚手架和承重支架的挡风系数可按附录A表A。0.3取用；2当采用密目式安全网全封闭时,宜取=0.8,最大值宜取1.0.3为按桁架确定的脚手架风荷载体型系数,应按现行国家标准建筑结构荷载规范GB50009中表7。3。1第32和第36项的规定计算.5.2 荷载组合5。2。1 在脚手架设计时,根据正常搭设和使用过程中在架体上可能同时出现的荷载，应按承载能力极限状态和正常使用极限状态分别进行荷载组合，并应取各自最不利的荷载组合进行设计.5。2.2 对于脚手架承载能力极限状态,应按荷载的基本组合进行荷载组合，应符合下列规定:1 当设计作业脚手架时，荷载的基本组合应按表5.2.21采用：表5。2.2-1 作业脚手架荷载的基本组合计算项目荷载的基本组合水平杆强度；升降脚手架的水平支承桁架及固定吊拉杆强度永久荷载+施工荷载立杆稳定承载力;升降脚手架竖向主框架及附墙支座强度、稳定承载力;悬挑脚手架悬挑支承结构强度、稳定承载力；立杆地基承载力永久荷载+施工荷载永久荷载+0。9（施工荷载+风荷载）连墙件强度、稳定承载力风荷载+2 设计承重支架时，荷载的基本组合宜按表5。2。2-2采用。表5.2.2-2 承重支架荷载的基本组合计算项目荷载的基本组合水平杆强度由永久荷载控制的组合永久荷载+0。7可变荷载由可变荷载控制的组合永久荷载+可变荷载立杆稳定承载力由永久荷载控制的组合永久荷载+0。7可变荷载+0.6风荷载由可变荷载控制的组合永久荷载+可变荷载永久荷载+0.9（可变荷载+风荷载)支架结构的倾覆附加水平荷载组合永久荷载+施工荷载+附加水平荷载风荷载组合永久荷载+施工荷载+风荷载立杆地基承载力永久荷载+可变荷载+0.6风荷载3 当设计高处作业吊篮时，荷载的基本组合宜按表5.2.23采用.表5。2。2-3 高处作业吊篮荷载的基本组合计算项目荷载的基本组合钢丝绳强度、支架强度及稳定永久荷载+可变荷载+风荷载注：表中的“+”仅表示各项荷载参与组合，而不表示代数相加。5.2。3 对于正常使用极限状态，应按荷载的标准组合进行荷载组合，应符合下列规定：1 当设计作业脚手架时,荷载的标准组合宜按表5。2。3-1采用。表5.2。31 作业脚手架荷载标准组合计算项目荷载标准组合水平杆件挠度永久荷载悬挑脚手架型钢悬挑梁的挠度永久荷载永久荷载+施工荷载2 当设计承重支架时，荷载的标准组合宜按表5。2.32采用。表5。2。3-2 承载支架荷载标准组合计算项目荷载标准组合水平杆件挠度永久荷载 6 设计6.1 一般规定6。1.1 脚手架设计应采用概率理论为基础的极限状态设计法,以分项系数的设计表达式进行设计。6.1.2 脚手架结构的极限状态可分为承载能力极限状态和正常使用极限状态，并应符合下列要求：1当架体或结构件出现下列状态之一时,应认为超过了承载能力极限状态；1)结构件或连接因超过材料强度而破坏,或因连接节点产生滑移而失效或因过度变形而不适于继续承载；2）整个架体结构或架体结构的一部分失去平衡；3）剪刀撑、斜撑杆、连墙件等杆件破坏或失效，使架体结构体系破坏；4）结构整体或局部杆件丧失稳定。5）地基丧失承载能力。2当架体或结构件出现下列状态之一时，应认为超过了正常使用极限状态；1）影响正常使用的变形；2)影响正常运行的变形;3)影响正常使用的其他特定状态.6。1。3 脚手架设计应按架体结构正常搭设和正常使用情况进行,可不考虑短暂、偶然、地震设计状况；应对不同的极限状态分别进行计算或验算。6。1。4 在脚手架设计时,应首先对架体结构进行受力分析,明确荷载传递路径,选择有代表性的最不利杆件或构配件作为计算单元。计算单元的选取应符合下列规定：1 选择受力最大的杆件、构配件；2 选择跨距、间距增大部位的杆件、构配件;3 选择架体构造变化处或薄弱处的杆件、构配件；4 当架体上有集中荷载作用时，尚应计算集中荷载作用范围内受力最大的杆件、构配件。6.1.5 脚手架应按承载能力极限状态设计，并应满足正常使用极限状态的要求；应根据架体构造、搭设部位、使用功能、荷载等因素确定脚手架的设计计算内容，并应在专业规范中给出具体的计算方法。脚手架的设计计算一般应包括下列内容：1 落地作业脚手架1)水平杆件的抗弯强度、挠度;节点连接强度；2)立杆稳定承载力；3）地基承载力；4）连墙件强度、稳定承载力、连接强度。2 悬挑脚手架1）架体水平杆件的抗弯强度、挠度;节点连接强度;2)立杆稳定承载力；3）连墙件强度、稳定承载力、连接强度;4）悬挑支承结构的强度、稳定承载力、挠度、锚固连接强度、吊拉杆强度；5）支承悬挑结构的建筑主体结构的承载能力。3 升降脚手架1）竖向主框架构件强度、受压杆件稳定承载力；2)水平支承桁架构件强度、受压杆件稳定承载力；3)支座结构件强度，锚固连接强度；4）挑梁强度、吊拉杆强度、提升索具、吊具强度、提升动力;5）作业脚手架架体结构件强度、受压杆件稳定承载力、挠度；6）节点连接强度。7）支座锚固处主体结构强度。4高处作业吊篮1）索具、吊具强度；2）悬挂支承机构抗倾覆；3)悬挂支承机构支座下的建筑主体结构承载能力.5 承重支架1)水平杆件抗弯强度、挠度；节点连接强度；2)立杆稳定承载力；3）架体抗倾覆能力;4）地基承载力;6 当架体搭设在建筑结构上时，应对建筑结构承载能力进行验算。6.1。6 脚手架宜根据规定的安全等级,采用由荷载的标准值、材料强度的标准值、几何参数的标准值和各相应的分项系数构成的极限状态设计表达式进行设计。基本变量的设计值可按下列规定确定：1 荷载的设计值可按下式确定： （6。1。61)式中：-荷载设计值；荷载的标准值；荷载的分项系数.2 材料强度的设计值可按下式确定: （6.1。62）式中：-材料强度的设计值;材料强度的标准值；-材料抗力分项系数,按现行国家标准钢结构设计规范GB50017、冷弯薄壁型钢结构设计规范GB50017的规定取值.3 几何参数的设计值可采用几何参数的标准值；当几何参数的变异性对结构性能有明显影响时,几何参数的设计值可按下式确定： (6.1.63）式中：-几何参数的设计值;几何参数的标准值;-几何参数的附加量值。4 结构抗力的设计值可按下式确定： （6。1.6-4)式中:架体结构或架体结构件的抗力设计值；结构或构件的函数;材料强度附加系数。6。1。7 架体结构件的强度应按构件净截面计算；稳定性和变形应按构件毛截面计算。6.1。8 钢材的强度设计值等技术参数，应根据下列规定采用：1 型钢、一般的钢构件，应按现行国家标准钢结构设计规范GB50017的规定采用。2 焊接钢管、经冷弯成型的厚度小于6mm的钢构件，应按现行国家标准冷弯薄壁型钢结构技术规范GB50018的规定采用。3 不应采用考虑钢材冷加工效应的强度设计值，也不应采用钢材的塑性强度值。6.1.9 脚手架杆件的容许长细比应符合表6。1.9的规定。表6。1。9 杆件容许长细比构件类型杆件长细比双排脚手架、承重支架受压杆件210单排脚手架受压立杆230其他受压杆件250受拉杆件3506。1。10 构件的变形容许值应符合表6。1.10的规定。表6。1.10 构件的变形容许值构件类别容许值受弯构件挠度:、10mm悬挑构件挠度：承重支架、立杆侧向挠度H轴向压缩注：为受弯构件跨度或悬挑构件悬挑段长度；H为承重支架高度。6。1。11 荷载的分项系数取值应符合表6.1。11的规定表6。1。11 荷载分项系数架体类别荷载类别分项系数作业脚手架永久荷载1。2可变荷载1。4承重支架永久荷载由可变荷载控制的组合1.2由永久荷载控制的组合1.35结构倾覆验算0.9可变荷载一般情况下1。4标准值大于4 kN/的可变荷载1.3脚手架永久荷载变形、地基承载力计算1.0可变荷载悬挑脚手架、型钢悬挑梁挠度、地基承载力计算风荷载1。46。1.12 承重支架在符合下列条件之一时,可不进行风荷载组合计算:1 架体按本标准规定设置了连墙件或斜拉钢丝绳,采取了防倾覆措施；2 基本风压值0.40kN/，架体高度小于10m，架体高宽比不大于2。0，架体上竖向封闭栏杆的高度小于1。2m或竖向模板的高度小于1.0m.6。2 承载能力极限状态6。2.1 脚手架按承载能力极限状态设计时,应满足下列要求:1 架体结构或架体构配件的承载能力极限状态设计，应符合下式要求: (6.2.11）式中：-结构重要性系数，其值按本标准第3。3。4条采用； 2 整个架体结构或其一部分失去静力平衡的承载能力极限状态设计，应符合下式要求: (6。2.12）式中：-架体的倾覆力矩设计值，按荷载的基本组合计算；-架体的抗倾覆力矩设计值，按荷载基本组合计算，其中永久荷载的分项系数取0.9,可变荷载的分项系数取0。3 地基的承载能力极限状态设计,应采用分项系数法进行，地基承载力值应取特征值，应按下式计算：P式中:P脚手架立杆基础底面的平均压力；修正后的地基承载力特征值。6。2。2 脚手架杆件连接节点承载力应满足下式要求： （6。2。2）式中:R作用于连接节点的弯矩、扭矩、拉(压）力、剪切力、滑移力设计值；-脚手架连接节点的抗弯、抗扭、抗拉（压）、抗剪、抗滑移承载力设计值。6。2.3 作业脚手架受弯构件的强度应按下式计算： （6。2。3-1）式中：结构重要性系数;作业脚手架受弯构件弯矩设计值;-受弯构件截面模量；受弯构件抗弯强度设计值.作业脚手架受弯构件弯矩设计值应按下式计算: (6.2.32)式中:-作业脚手架永久荷载产生的弯矩标准值总和；作业脚手架可变荷载产生的弯矩标准值总和。6.2.4 作业脚手架立杆稳定承载力应按下列公式计算:不组合风荷载时： (6.2。41）组合风荷载时： （6。2。42)式中:-作业脚手架计算单元立杆段（门架)的轴向力设计值；-轴心受压构件的稳定系数，应根据立杆长细比按本标准附录A第A.0。4条的规定取用；长细比;立杆的毛截面面积；作业脚手架立杆由风荷载产生的应力值,对于杆件式作业脚手架；对于门式作业脚手架；作业脚手架风荷载产生的弯矩设计值,应按式（6.2.45）计算;-受压立杆（门架)的抗压强度设计值；b门式架宽度.1 作业脚手架计算单元立杆段（门架）的轴向力设计值,应按下列公式计算，并应取较大值：不组合风荷载时： （6。2。43）组合风荷载时： （6.2。44）式中：作业脚手架结构件及附件自重产生的轴向力标准值总合;作业层施工荷载产生的轴向力标准值总和。2 作业脚手架计算立杆段由风荷载产生的弯矩设计值应按下式计算： （6。2。45）式中:-作业脚手架风荷载产生的弯矩标准值，应按有关规范规定计算。6.2。5 作业脚手架连墙件杆件的强度及稳定应满足下列公式的要求：强度： (6。2.5-1)稳定: (6。2.5-2） （6.2。5-3) （6。2。5-4）式中：-连墙件应力值；-连墙件的净面积,带螺纹的连墙件应取有效截面积；-连墙件的毛截面面积；-风荷载及其他作用对连墙件产生的轴向力设计值；-风荷载产生的连墙件轴向力设计值；-连墙件的稳定系数,应根据连墙件杆件长细比按本标准附录A第A。0。4条的规定取用;连墙件水平间距；-连墙件竖向间距；连墙件约束架体平面外变形所产生的轴向力设计值，单排作业脚手架取2；双排作业脚手架取3；6.2.6作业脚手架连墙件与架体、连墙件与建筑结构连接的连接强度应符合下式要求： （6。2。6)式中：-连墙件与作业脚手架、连墙件与建筑结构连接的抗拉(压）承载力设计值,应根据相应规范规定计算.6。2.7 承重支架受弯构件的强度应按标准式（6.2。2-1）计算，但弯矩设计值应按下列公式计算,并应取较大值：由永久荷载控制的组合： （6。2。7-1）由可变荷载控制的组合: （6。2.72）式中:承重支架受弯构件弯矩设计值;-承重支架永久荷载产生的弯矩标准值总和;承重支架可变荷载产生的弯矩标准值总和.6.2.8 承重支架的立杆稳定承载力应按本标准式（6.2。31)计算，但轴向力设计值应按下列公式计算,并应取较大值:由可变荷载控制的组合:(6。2。8-1） （6.2。82）由永久荷载控制的组合:（6.2.83） 式中: -承重支架计算单元立杆段（门架）的轴向力设计值;-承重支架结构件及附件的自重产生的轴向力标准值总和;承重支架上除结构件和附件外的永久荷载产生的轴向力标准值总和；承重支架施工荷载产生的轴向力标准值；-承重支架除施工荷载以外的可变荷载产生的轴向力标准值总和;-承重支架计算单元立杆（门架）风荷载作用的最大附加轴向力标准值，应按有关规范的规定计算。6。2.9 脚手架立杆基础底面的平均压力，应满足下式要求：式中：P-脚手架立杆（门架）基础底面的平均压力;-作用于脚手架立杆的轴向力标准值，按本标准第6。2.10条的规定采用；立杆底座底面积；-修正后的地基承载力特征值，应按本标准第6。2。9条的规定采用。6。2。10 地基承载力特征值可由荷载试验或其他原位测试、公式计算并结合工程实践经验等方法综合确定.在脚手架地基验算时,应结合地基土的类别、状态等因素对地基承载力特征值进行修正，修正后的地基承载力特征
