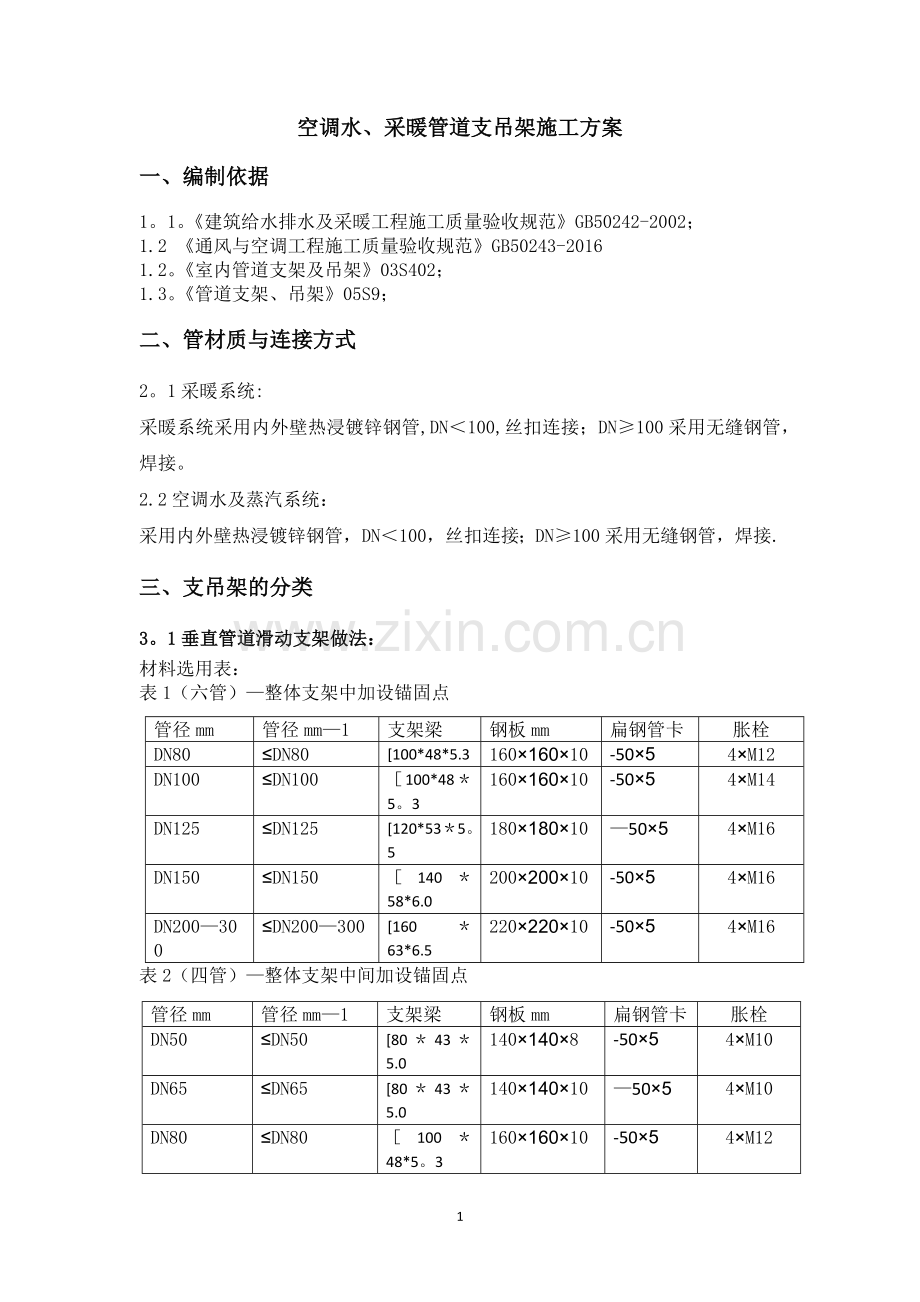

空调水、采暖管道支吊架施工方案
一、编制依据
1。1。《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002；
1.2 《通风与空调工程施工质量验收规范》GB50243-2016
1.2。《室内管道支架及吊架》03S402；
1.3。《管道支架、吊架》05S9；
二、管材质与连接方式
2。1采暖系统:
采暖系统采用内外壁热浸镀锌钢管,DN＜100,丝扣连接；DN≥100采用无缝钢管，焊接。
2.2空调水及蒸汽系统：
采用内外壁热浸镀锌钢管，DN＜100，丝扣连接；DN≥100采用无缝钢管，焊接.
三、支吊架的分类
3。1垂直管道滑动支架做法：
材料选用表：
管径mm
管径mm—1
支架梁
钢板mm
扁钢管卡
胀栓
DN80
≤DN80
[100*48*5.3
160×160×10
-50×5
4×M12
DN100
≤DN100
［100*48＊5。3
160×160×10
-50×5
4×M14
DN125
≤DN125
[120*53＊5。5
180×180×10
—50×5
4×M16
DN150
≤DN150
［140＊58*6.0
200×200×10
-50×5
4×M16
DN200—300
≤DN200—300
[160＊63*6.5
220×220×10
-50×5
4×M16
表1（六管）—整体支架中加设锚固点
表2（四管）—整体支架中间加设锚固点
管径mm
管径mm—1
支架梁
钢板mm
扁钢管卡
胀栓
DN50
≤DN50
[80＊43＊5.0
140×140×8
-50×5
4×M10
DN65
≤DN65
[80＊43＊5.0
140×140×10
—50×5
4×M10
DN80
≤DN80
［100＊48*5。3
160×160×10
-50×5
4×M12
DN100
≤DN100
［100*48*5。3
160×160×10
—50×5
4×M12
DN125
≤DN125
[120*53＊5。5
180×180×10
—50×5
4×M14
DN150
≤DN150
[140＊58*6。0
200×200×10
—50×5
4×M14
表3(两管）
管径mm
管径mm—1
支架梁
钢板mm
扁钢管卡
胀栓
DN50
≤DN50
［80＊43*5。0
120×80×6
—50×5
2×M10
DN65
≤DN65
［80*43*5。0
120×80×8
-50×5
2×M10
DN80
≤DN80
[80*43＊5.0
120×80×8
-50×5
2×M10
3。2垂直管道固定支架做法：
材料选用表:
管径mm
管径mm-1
支架梁
钢板mm
扁钢管卡
胀栓
DN80
≤DN80
［100＊48＊5。3
160×160×10
—50×5
4×M12
DN100
≤DN100
［100＊48*5.3
160×160×10
-50×5
4×M14
DN125
≤DN125
［120＊53＊5。5
180×180×10
-50×5
4×M16
DN150
≤DN150
［140*58*6。0
200×200×10
-50×5
4×M16
DN200—300
≤DN200-300
[160*63*6。5
220×220×10
—50×5
4×M16
表4(六管）-整体支架中加设锚固点
表5(四管)-整体支架中间加设锚固点
管径mm
管径mm-1
支架梁
钢板mm
扁钢管卡
胀栓
DN50
≤DN50
[80*43*5。0
140×140×8
-50×5
4×M10
DN65
≤DN65
［80＊43*5。0
140×140×10
-50×5
4×M10
DN80
≤DN80
［100＊48*5.3
160×160×10
-50×5
4×M12
DN100
≤DN100
［100＊48＊5.3
160×160×10
—50×5
4×M12
DN125
≤DN125
[120＊53＊5.5
180×180×10
-50×5
4×M14
DN150
≤DN150
[140＊58*6.0
200×200×10
-50×5
4×M14
3.3水平管道滑动支架做法:
（DN＜100)
（DN＜100)
(DN≥100)
（DN≥100）
材料选用表6双管吊架
管径
吊杆
扁钢管卡
支架梁
内拉螺栓
胀栓
钢板
DN32—50
2×Φ10
—50×5
∟40×4
M10

DN65—80
2×Φ10
—50×5
∟50×5
M10

DN100—150
[100＊48＊5.3
—50×5
[100＊48＊5。3

2×M12
200²×6
DN200—300
[120*53*5。5
—50×5
［120*53*5.5

2×M12
200²×6
材料选用表7四管吊架
管径
吊杆
扁钢管卡
支架梁
内拉螺栓
胀栓
钢板
DN32—50
2×Φ12
—50×5
∟50×5
M12

DN65-80
2×Φ12
-50×5
∟63×6
M12

DN100-150
[120*53*5。5
—50×5
［120＊53*5。5

4×M12
200²x6
DN200-300
[140＊58*6。0
-50×5
［140＊58＊6.0

4×M12
200²×6

3.4水平管道防晃支架做法
(DN＜100）
表8管道防晃支架
管径（双管)
型钢支梁
钢板尺寸
胀栓规格
扁钢管卡
DN32-50
∟63×6
140×80×8
M10
—50＊5
DN50—80
∟75×7
160×80×8
M12
—50＊5
3。5水平管道固定支架做法
材料选用表9
管径
型钢
钢板-1
钢板—2
钢板—3
胀栓规格
DN≤80
［8#
100×200×6
100²×6
160²×6
4× M10
DN≤125
[10#
120×200×8
120²×8
200²×8
4× M10
DN≤300
[12#
140×200×8
140²×8
200²×8
4×M10
表10管道支架的最大间距见下表：
公称直径（mm）
DN20-25
DN32—50
DN65—125
DN150-200
DN250—300
支架的最大间距（m）
垂直管
2。4
3。0
3.5
4.0
5。0
水平管
1。8
2.4
4.0
5。0
6.0
3.6管道综合支吊架
材料选用经过综合管道受力分析后确定。
3。6支架加固原则
四、支吊架的设置原则
4.1垂直管道支架
管井内立管支架采用落地式安装，每层都设置,楼层超过5m时,在楼层中间位置增设承重与墙体的支架；安装于地面的支架高度为支架底边高于套管50mm。
4。2水平管道吊架
管道支架的最大间距见下表：
公称直径(mm）
DN20-25
DN32-50
DN65—125
DN150—200
DN250-300
支架最大间距
水平管
1。8
2。4
4.0
5.0
6。0
当采用成排管道组合支架时，支架间距取大管设置间距,其他管道间距不满足要求时应单独增设支吊架.
4.3防晃支架
水平管道起点、转向处、分支处 、长度超过15m、末端、补偿器补偿端距补偿器法兰盘4D处、直径大于100mm阀门两侧设置防晃支架
4。4固定支架
补偿器固定端距补偿器法兰盘4D处设置固定支架
