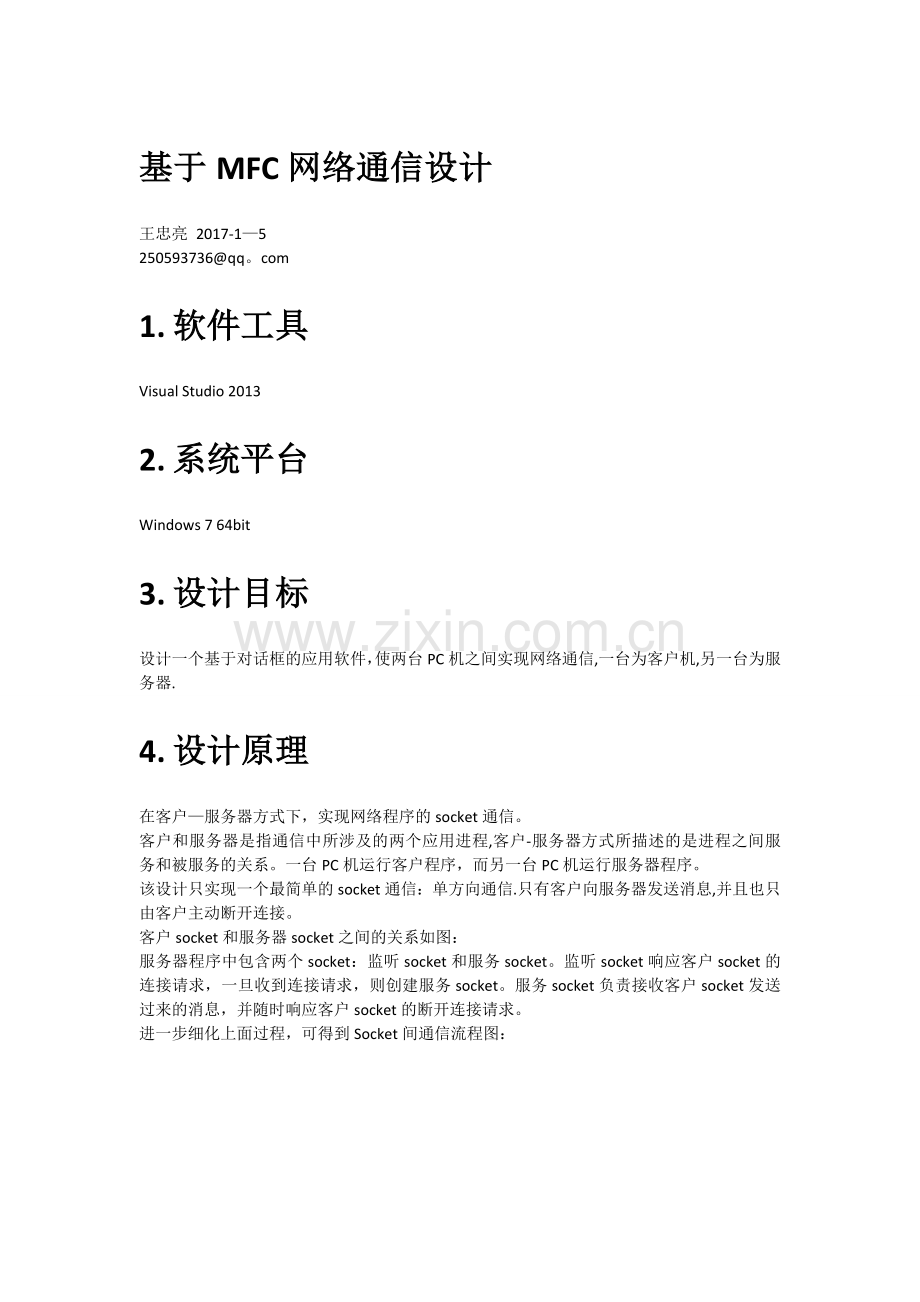

基于MFC网络通信设计
王忠亮 2017-1—5
250593736@qq。com
1. 软件工具
Visual Studio 2013
2. 系统平台
Windows 7 64bit
3. 设计目标
设计一个基于对话框的应用软件，使两台PC机之间实现网络通信,一台为客户机,另一台为服务器.
4. 设计原理
在客户—服务器方式下，实现网络程序的socket通信。
客户和服务器是指通信中所涉及的两个应用进程,客户-服务器方式所描述的是进程之间服务和被服务的关系。一台PC机运行客户程序，而另一台PC机运行服务器程序。
该设计只实现一个最简单的socket通信：单方向通信.只有客户向服务器发送消息,并且也只由客户主动断开连接。
客户socket和服务器socket之间的关系如图：
服务器程序中包含两个socket：监听socket和服务socket。监听socket响应客户socket的连接请求，一旦收到连接请求，则创建服务socket。服务socket负责接收客户socket发送过来的消息，并随时响应客户socket的断开连接请求。
进一步细化上面过程，可得到Socket间通信流程图：

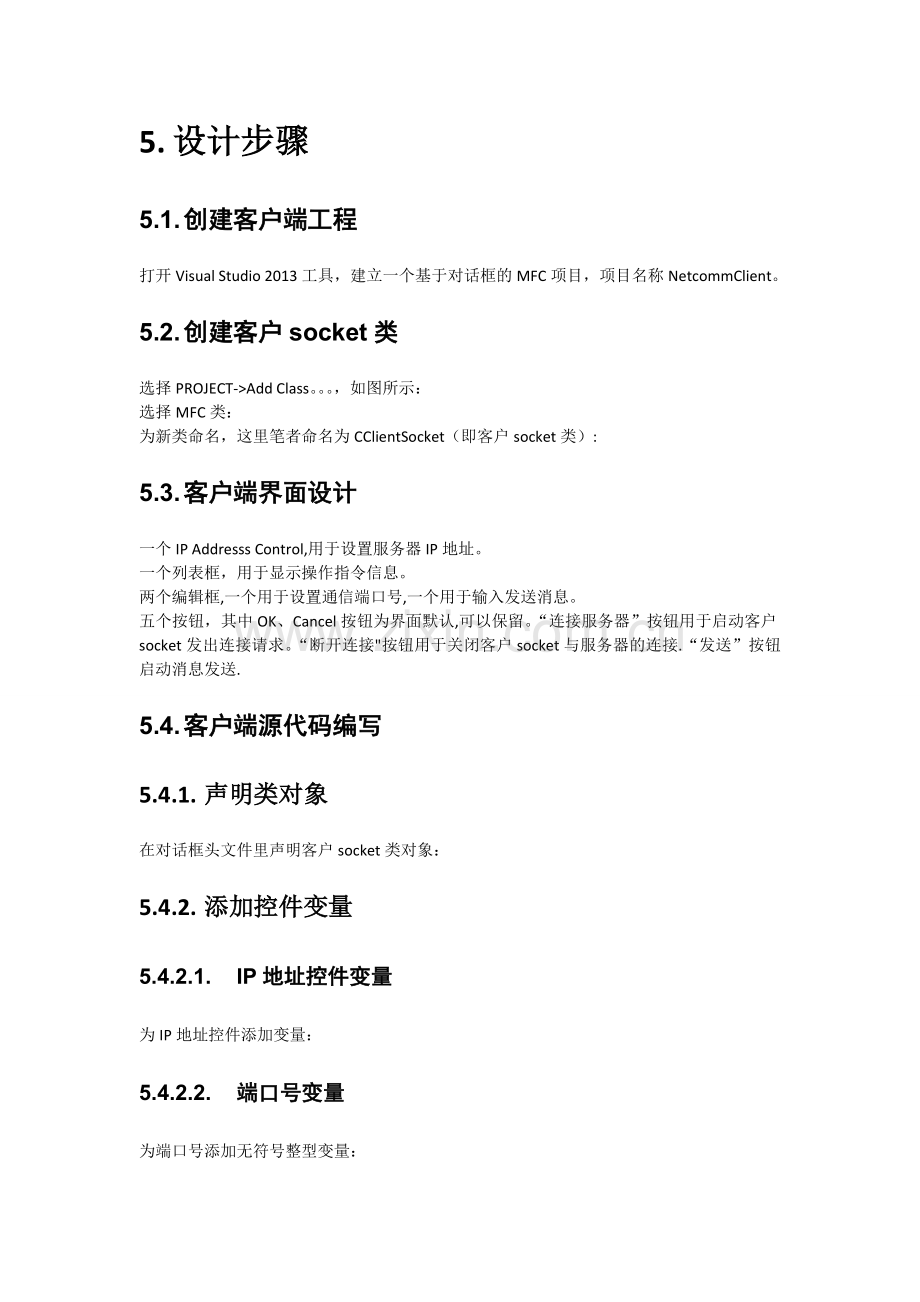

5. 设计步骤
5.1. 创建客户端工程
打开Visual Studio 2013工具，建立一个基于对话框的MFC项目，项目名称NetcommClient。
5.2. 创建客户socket类
选择PROJECT->Add Class。。。，如图所示：
选择MFC类：
为新类命名，这里笔者命名为CClientSocket（即客户socket类）:
5.3. 客户端界面设计
一个IP Addresss Control,用于设置服务器IP地址。
一个列表框，用于显示操作指令信息。
两个编辑框,一个用于设置通信端口号,一个用于输入发送消息。
五个按钮，其中OK、Cancel按钮为界面默认,可以保留。“连接服务器”按钮用于启动客户socket发出连接请求。“断开连接"按钮用于关闭客户socket与服务器的连接.“发送”按钮启动消息发送.
5.4. 客户端源代码编写
5.4.1. 声明类对象
在对话框头文件里声明客户socket类对象：
5.4.2. 添加控件变量
5.4.2.1. IP地址控件变量
为IP地址控件添加变量：
5.4.2.2. 端口号变量
为端口号添加无符号整型变量：
5.4.2.3. 列表框控件变量
为列表框添加控件变量：
5.4.2.4. 发送消息变量
5.4.3. 事件函数
5.4.3.1. 连接服务器
双击“连接服务器”按钮,编写此按钮单击事件函数：
5.4.3.2. 断开连接
双击“断开连接”按钮，编写此按钮单击事件函数：
5.4.3.3. 消息发送
双击“发送”按钮，编写此按钮单击事件函数：
5.4.3.4. 网络事件响应函数
重载客户socket类的网络事件OnConnect函数：
由于OnConnect函数需要调用主窗口资源，因此需要include主窗口的头文件：
5.5. 创建服务器工程
打开Visual Studio 2013工具,建立一个基于对话框的MFC项目，项目名称NetcommServer。
5.6. 创建服务器端的类
服务器端需要两个socket类:监听socket类和服务socket类。选择PROJECT-〉Add Class.。.，如图所示：
选择MFC类:
为新类命名，监听socket类命名为:CListenSocket，服务socket类命名为：CServerSocket.
5.7. 服务器端界面设计
一个IP Addresss Control，用于设置服务器IP地址。
一个列表框，用于显示操作指令信息和接收消息。
一个编辑框，用于设置通信端口号。
四个按钮,其中OK、Cancel按钮为界面默认，可以保留。“开始监听"按钮启动监听网络连接请求。“停止监听”按钮用于关闭监听功能。
5.8. 服务器端源代码编写
5.8.1. 声明类对象
在对话框头文件里声明监听socket类对象和服务socket类对象：
5.8.2. 添加控件变量
5.8.2.1. IP地址控件变量
为IP地址控件添加变量：
5.8.2.2. 端口号变量
为端口号添加无符号整型变量：
5.8.2.3. 列表框控件变量
为列表框添加控件变量：
5.8.3. 事件函数
5.8.3.1. 启动监听
双击“开始监听”按钮,编写此按钮单击事件函数:
5.8.3.2. 停止监听
双击“停止监听”按钮，编写此按钮单击事件函数:
5.8.3.3. 网络事件响应函数
重载监听socket类的OnAccept函数：
由于OnAccept函数需要调用主窗口资源,因此需要include主窗口的头文件：
重载服务socket类的OnReceive函数:
由于OnReceive函数需要调用主窗口资源，因此需要include主窗口的头文件:
重载服务socket类的OnClose函数：
5.9. 运行效果
5.9.1. 客户端
启动操作:设置服务器IP地址—>设置端口号-〉点击“连接服务器”—〉输入发送消息—〉点击“发送按钮”。
停止工作：点击“断开连接”按钮—>点击“OK"或“Cancel”按钮退出（或点击右上角关闭界面）。
5.9.2. 服务器端
启动操作：设置服务器IP地址—〉设置端口号—>点击“开始监听”。
停止工作:点击“停止监听”按钮-〉点击“OK"或“Cancel”按钮退出（或点击右上角关闭界面）.
