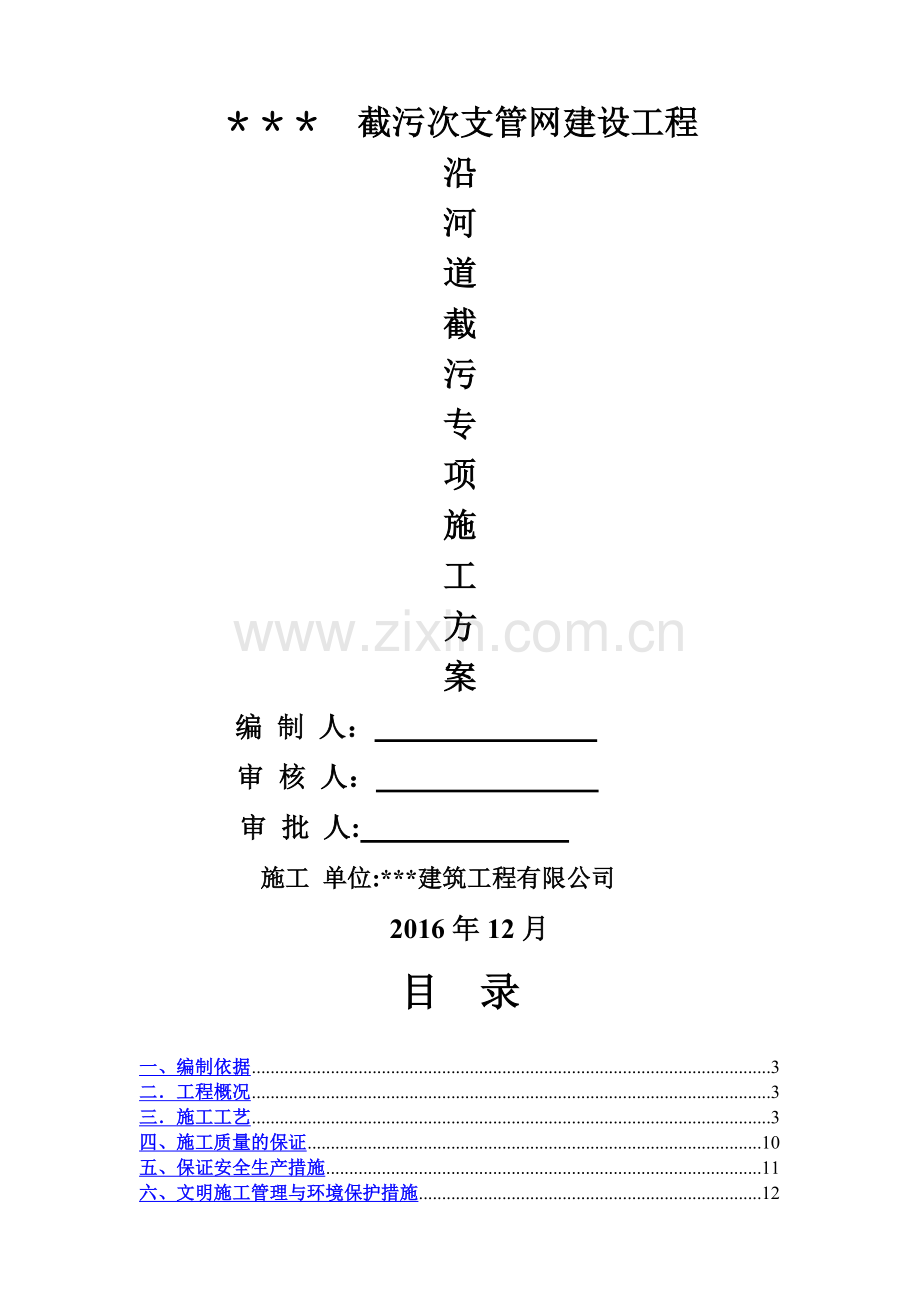

*建筑工程有限公司 沿河道截污施工专项方案 截污次支管网建设工程 沿河道截污专项施工方案编 制 人： 审 核 人： 审 批 人: 施工 单位:*建筑工程有限公司 2016年12月 目 录一、编制依据3二工程概况3三施工工艺3四、施工质量的保证10五、保证安全生产措施11六、文明施工管理与环境保护措施12七、雨季施工措施13八、应急预案14一、编制依据1施工设计图纸；2.给水排水管道工程施工及验收规范 GB502682008；3.给水排水构筑物工程施工及验收规范 GB5014120084。施工组织设计;5施工场地总平面图.二工程概况1。工程概述本工程位于 ,为*望截污次支管网建设工程.管道主要分布在镇中心的*村、*村、村和村,设计管道总长度约为10.386Km,其中螺旋波纹管为4。631 Km，钢筋混凝土管5。755 Km。其中沿河截污管道为1596m，主要分布赤滘村(1402m）和望联村(194m），管材为DN400内肋增强聚乙烯螺旋波纹管，环刚度12。5kN/m2。2设计要求沿河围堰进行挡水后，再采用250250小方桩作为持力层，在方桩顶端浇筑20.2m钢筋混凝土板，铺筑管道后再立模进行混凝土包封.三施工工艺（一）、 临时围堰施工1、根据现场测量地形情况及规范要求，通过对施工经济性、安全性及可行性等几方面进行计算、比较、分析,本工程临时围堰施工步骤有：施工段河床清淤砂包围堰缝隙压实。围堰边坡设置为1:1，迎水面和背水面都采用袋装粘土及土工布挡土防冲刷。围堰(如下图)。 2、施工工艺2。1、测量定位采用全站仪测量出需要围堰的具体位置，按施工平面布置图放出开始至结束部位的位置。填筑过程中用水平仪测量标高。2.2、粘土围堰施工要求：（1）围堰修筑采用人工施工。(2）围堰采用砂袋修筑。砂袋采用编织袋装入粘土，装入量为袋容积的3/4左右;（3)围堰在河涌的中间线修筑。围堰顶宽为2。5 m，外侧边坡为1：1；(4）围堰前做好测量放线工作,每10m用插竹竿的办法明确标出围堰的边线;（5）按顺序逐层填筑砂袋，砂袋要求上下左右互相错缝,并尽可能堆码整齐;（6）围堰修筑尽量安排在退潮低水位期间施工。（7）在河涌中间堆筑围堰堤坝，采用分段半幅设置围堰，围堰采用木桩、土石和沙包砌筑。围堰顶宽为1.5m，堰内外的坡度为1：1,围堰高度为最高涨潮位时高出30标高1.7米。河涌中间围堰先打入三排木桩作为基础处理，木桩的深度与涌底设计标高相同，中线位置堆筑5排横向沙包为底，采取错缝砌筑方法堆筑至涨潮水位要求。(8）用抽水泵将堰内水抽干排出，并保持有两台水泵24小时不间断地抽水，裸露出涌底淤泥。由于堤岸两侧仍然有污水不断流入，因此在涌体两侧需设置临时沙包围建的排污槽或用HDPE排污管，将污水收集到围堰两侧构建的积水槽,积水槽内污水由泵排至围堰外。裸露的污泥经过一段时间风化后迅速的硬化，硬化程度要求能够在上面搭接木板并且保证不下沉,用于人工清淤时输送淤泥。 2.3、淤泥清理 河床内淤泥计划采用泥浆泵抽除发进行，并用专用泥浆运输车运出并倒在指定的地方，不能随意乱倒.泥浆抽除完后再用挖机将无法抽除干净的淤泥进行开挖，保证基础底完全无淤泥后方可进行下道工序施工。围堰施工完毕，施工期间，安排专人对水位进行观测，以及对施工围堰的围堰进行沉降、位移观测，在围堰顶布置3处左右观测点，经常进行监测,形成沉降位移曲线，发现情况及时汇报，及时采取应急措施，确保围堰万无一失。2。4、心墙填筑 临时围堰工程防渗要求不高，心墙填筑采用杂填土，首先对心墙部位进行整平，并用白灰标出心墙轴线，心墙施工采用挖掘机施工,填筑杂填土并压实，挖掘与压实采用连续作业.2.5、围堰的拆除 待挡土墙施工结束可交付使用后再进行临时道路围堰的拆除。提交围堰的拆除时间报监理人批准。经监理人批准后拆除。拟采用挖掘机挖土，自卸汽车运土送弃土区堆放.为保证围堰后期拆除，挖掘机有足够的停机面，可采用先将围堰与堤身间的凹处用粘土回填至围堰顶面,再将挖掘机停立面围堰顶上，逐步后退拆除。 2.6、施工注意事项 (1） 做好防汛抗洪准备工作.成立由项目经理领导的防汛抗洪小组,小组成员包括施工队主要负责人对防汛抗洪工作争取早研究、早布置、早着手、早落实的办法,防忠于未然。(2）雨季期间保证工地内外道路交通畅通,以便人员、设备、物资安全转移和调运；同时做到通讯联络畅通完备。2.7、受雨季影响的主要分项工程施工安排（1）、根据工期安排，本工程要跨雨季，工程项目不可避免要在雨天施工，这就要求我们在工作安排上要灵活机动，积极抢晴天，战雨天,见缝插针.2)、备有足够的抽水泵。（二)预制钢筋混凝土小方桩施工1、静力压桩机选型 由于方桩施工处于河渠中，周边建筑较密,且河堤结构情况未明,选用YZY400 型静力压桩机压桩.2、静力压桩施工顺序静力压桩分两个工作面，打桩顺序由中间向两边施工，向着长边方向总体施工,即采用双流水法的反向法施工。3、布桩示意图4、静力压桩施工方法选择 为了提高压桩施工质量，并减少施工噪声，选用夹持抱压法施工. 5、静力压桩工艺流程图施工准备测量放线方桩分批进场监理验桩钉木契监理验收放桩位桩机就位试桩调整垂直度方桩起吊对桩位、复查垂直度平衡桩机、试压送桩、复压正式压桩停压、接桩6、辅助机械设备选择 方桩吊卸采用汽车吊，选用25吨吊机一台及运输采用相应吨位和厢长的运输汽车。7、静力压桩施工措施 7.1、场地平整：清除地表杂物,并填平场地中的坑洼处，必要时用压路机压实表土.并沿场地四周挖沟排水至集水坑进行集中排水. 7。2、测量定位：根据设计图纸的测量定位点进行控制桩布置，每个桩点插短钢筋，并做成400 模具，白灰沿模具撒放.到桩机就位后再进行复测。7. 3、方桩的成品检查：检查方桩出厂合格证和主要质量指标（砼强度），再进行外观检查。经监理验收，并签字认可。不合格的桩及时清退出场。 7.4、设备准备情况的检查:打桩前认真检查打桩机设备及起重工具.并配置配重块（按设计压力配置，约准备 250 吨的配重块）.并调平桩机平台。 7.5、探桩：根据测量定位点,利用同直径的钢管用静力压桩机压穿(1）层素填土层，探明表层土的障碍物。防止桩尖堵塞块石，以便顺利穿过7。6、吊桩插桩：根据每孔设计桩长选择每节桩长和压桩顺序并编号。利用桩机自身起重机按编号顺序吊桩就位,再用夹具持桩对准测量定位点插桩入孔内。 7。7、压桩：利用桩机的重量由液压系统持桩将方桩垂直压入土中，并随时用两台经纬仪双向控制方桩的垂直度。并观察压桩的压力与深度。按设计桩位平面图绘制桩位编号图，自备压桩记录外，交甲方和监理各一份，以供监理检查。选择桩位上浮观察点，做好详细记录。 7.8、送桩：先用带桩帽的钢管套住方桩末端，再用静力压桩机夹持送桩至设计标高。7。9、方桩堆放：方桩堆放场地应平整坚实.桩应按规格、桩号分别叠放，堆放支承点应设在吊点处，并保持在同一横断平面上,各层垫木应上下对齐，堆放层数不宜超过两层。7.10、方桩的装卸：方桩装卸宜采用二点吊法,两点吊距离桩端宜为 0。207L(L 为桩长）。绳索与桩身水平夹角不得小于 45 度，装卸时应轻放，严禁抛掷、碰撞、滚落.具体预制桩吊点位置参见示意图.8、静力压桩特殊情况处理措施 8。1、静力桩达不到设计标高 1）原因 (1）桩端持力层深度与勘察报告不符； （2)桩压至接近设计标高时过早停压,在补压时压不下去. 2)处理措施 (1）变更设计桩长;（2）改变过早停压的做法，要求一次性压桩到设计标高。8.2、桩身倾斜或位移 1）原因(1）桩不保持轴心受压； （2）上、下节桩轴线不一致;（3）遇横向障碍物。 2）处理措施（1）操作压桩机，及时调整桩机两个方向的垂直度；(2）加强测量观测，使上、下节桩轴线一致;（3）横向障碍物不深时，可挖除后填土后夯实;（4）如位移过大，应拔出，移位后重新压桩。(5）位移不大，可用木架顶正,再慢压进行.（三）截污管道铺设施工1、施工测量 基础进行复测,对管沟中心线及管道标高控制线进行测量放样，并将结果报送监理工程师核查，作为施工放样的依据。2、原材料验收及堆放 2。1、材料验收 每批次进场材料要附带合格证及质量检验证明书，经自检合格后报请监理检验,按照相关频率进行见证送检。 (1）HDPE双壁波纹管验收： 管道进场检验：管节安装前应进行外观检查，检查管体外观及管体的承口、插口尺寸，承口、插口工作面的平整度。用专用量径尺量并记录每根管的承口内径、插口外径及其椭圆度，承插口配合的环向间隙,应能满足选配的胶圈要求。见证取样，送试验室检验并出具合格检验报告。 （2)接口胶圈 弹性密封胶圈由厂家供应并符合以下要求： 弹性密封胶圈，外观光滑平整，不得有气孔、裂缝、卷褶、破损、重皮等缺陷； 橡胶圈的邵氏硬度宜采用505;伸长率不大于400%；拉断强度应不小于16MPa。 2.2、材料吊装与存储（1）吊装 吊装采用尼龙吊装带，禁止扔、拉管道。卸装管道时，管道放在方木上,方木应距管端600mm。如果管太低则应在管道的中间增加2-3排方木防止管道弯曲。 吊装过程中要轻拿轻放，防止损伤管壁。 （2)存储 管道要放在稳固的地上并设置木垫块，管道和地面间距为200mm左右。HDPE放在室外时要覆盖塑料薄膜避免阳光直射,其他配套部件要存放于室内。管道存放区域要远离施工活动区域。2.3、管道施工 2.3.1、钢筋混凝土板基础:在槽底浇筑设计规定混凝土板后，测中心线，并应预留沉降量。垫层宽度和深度必须严格控制,并在管道两侧每隔1米，管两侧设置木楔防止回填过程中管产生移动，中粗砂垫层与管座应密实,管底面必须与中粗砂垫层与管座紧密接触。 2.3.2铺管 （1)管道基础验收合格后方可进行铺管作业，吊装采用8T汽车吊，站位距离坑边3m以外，吊具采用尼龙吊装带,吊装位置距离管道边口500mm左右，吊装角度详见下图。吊装时要避免碰撞。施工时按照图纸要求，先确定检查井位置，遵循此原则将管道按照长度预先排设管道位置并放出每节管道的位置线，调整检查井位置。 安装时，顶、拉速度应缓慢，并应有专人查胶圈滚入情况,如发现滚入不均匀，应停止顶、拉，用凿子调整胶圈位置，均匀后再继续顶、拉,使胶圈达到承插口的预定位置。管道安装应特别注意密封胶圈倒链拉入法安管。 检查中线、高程：每一管节安装完成后,应校对管体的轴线位置与高程，符合设计要求后,即可进行管体轴向锁定和两侧固定。 管道铺设完尽快立模，进行混凝土包封。见下图： 3、基坑安全监护在方桩及基础施工过程中，必须派专人在周边顶部进行巡视监护，主要观测周围土体、挡土墙，发现异常情况，立即鸣哨通知坑底施工人员及时撤离.四、施工质量的保证施工质量控制应从作业班组入手，建立健全质量责任制,分工负责到个人，严格把好质量关，保证工程达到合格标准，为此应做到以下几点：1。放线应精确,反复校核各桩位点.2.交接检。职工相互之间应互检互帮.施工员应组织有关队组进行交接检查，检查不合格的，决不允许进入下一道工序，实行工序交接签字手续，以互相促进的方式,将责任落实到施工中去，使全体人员有具体的责任感,达到全面重视质量的目的。3.各公司职能科室质检人员每天质量监督检查，严格执行质量管理的各种规定,进行各项检查、验收工作。4。坚持质量检查制度，项目部、施工员、质检员与各班组长每天进行一次跟踪检查和验收工作，确保产品优质。5.奖金分配与工程质量挂钩，发挥经济杠杆的调节作用，引导施工人员遵纪创优,遵章守纪，增加质量意识.项目经理质量目标分解图主管工程师主管钻机施工钻机班组五、保证安全生产措施建筑施工过程中无时不存在着安全隐患，项目部要求每一位项目管理人员在施工该工程的过程中“勤检查、早发现、早消除”，把隐患消除在萌芽状态中。项目部成立小组每周进行一次安全检查，对安全生产搞得好的队组及个人进行表彰，对不重视安全生产的进行批评和处理，对查出的隐患责成责任人限期整改。让安全这一主题永远作为施工生产的重点。针对施工现场及静压桩工程,采用以下措施确保安全生产：1.施工完成的引孔,随即掩盖，不能掩盖的应用木板遮盖，防止坠落。2.机械设备安装完毕后，工地负责人、专职机电员，必须认真检查,进行试运正常后才施工。3.人员必须戴好安全帽，上机架必须系好安全带。4下班必须短开总电源，各操作部位必须置零。5。常检查机械所用油绳，保证油绳的安全使用.6。加强安全生产教育,工人进场前必须先上安全课,进行三级安全教育，施工员对队组下达书面安全交底单，并召开班前会,认真学习。反对违章作业，反对违章指挥。7。各种专业技术人员，特殊工种作业人员必须持证上岗.8。施工现场必须醒目张贴安全标语，悬挂安全标志,各种安全标志均不得擅自拆动，在危险处夜间还应设警示红灯。进入施工现场必须戴好安全帽,严禁穿高跟鞋、拖鞋、打赤脚进入工地，严禁打闹、严禁酒后上岗。9。施工现场配备一名质量安全检查员,对各队组进行安全生产监督,并随时检查机械设备、临时用电是否存在安全隐患，如有则立即通知有关负责人限时整改。10.施工临时用电采用三相五线制。电线必须架空,必须采取有效的绝缘措施，严禁将电线绑在或碰到导电物上.漏电保护器要按规定设足.机械设备做到一机、一箱、一闸、一漏电保护器。施工现场用电人员必须持有专业上岗证，所有机电设备应有专人负责，非机操人员严禁开动机电设备。11.各种电器设备和电力施工机具的金属外壳，金属支架和底座必须可靠接地,机械设备防护装置要齐全有效。12加强防火管理工作，临时宿舍和施工现场均应设置足够的灭火器及水。13.服从公司领导及有关科室人员对现场安全监督、指导、检查,对检查过程发现的安全问题及时整改、消除安全隐患。六、文明施工管理与环境保护措施1。文明施工措施 加强现场管理：A、施工过程中严格按照施工总平面布置图，进行现场材料，机具等布置。B、施工大门进出路段设有专人清扫卫生。C、专人负责出口与施工现场内的警卫，内外环境卫生工作。D、施工现场主干道路面平整、坚实、畅通、不阻塞、无泥浆，施工现场内无积水等，场地清洁、无污水。E、严禁施工人员聚众嬉闹,影响周围环境. 现场材料堆放要求：A、材料做到有计划进场。B、构件、半成品、必须按指定地点分门别类存放整齐，堆放平稳。C、专人负责材料发放工作，严格执行好限额领料规定。2环境保护措施 针对压桩设备所产生的振动噪音，制定有效的降噪措施：A、经常在机械传动部位加注润滑油，降低噪音的排放.B、施工现场周围设围墙，可以有效的降低噪音对周围的影响 施工现场噪声超标排放措施:A、合理组织施工，除连续作业必须施工外将各种噪音高峰期与休息时间（当日中午12时至14时半当晚22时至次日6时)错开，晚上22时以后不得施工。B、车辆不得鸣喇叭.防止大气污染措施：经检验尾气超标的车辆不得使用，必须在车辆上加尾气净化装置，并重新到车检所检验合格后方可使用。防止运输遗洒，减少施工现场粉尘措施：A、场内道路，临时堆场等全部硬化，防止扬尘。B、派专人负责洒水降尘。C、运垃圾车辆必须是环卫部门的专用全密闭垃圾车。D、施工现场出入口设置冲洗平台、从水沟排入沉淀池，预防车轮带泥上路。 针对压桩设备所产生的振动噪音，制定有效的降噪措施。 加强现场平面布置管理：A、施工过程中严格按照施工总平面布置图,进行现场材料，机具等布置。B、施工大门进出路段设有专人清扫卫生.C、专人负责出口与施工现场内的警卫，内外环境卫生工作。D、施工现场主干道路面平整、坚实、畅通、不阻塞、无泥浆,施工现场内无积水等，场地清洁、无污水。 现场材料堆放要求：A、材料做到有计划进场。B、构件、半成品、必须按指定地点分门别类存放整齐，堆放平稳。C、专人负责材料发放工作，严格执行好限额领料规定。七、雨季施工措施A、在雨季施工,项目部要组织检查暂设设施是否牢固，有危险的应采取加固措施，电气设备和用电设备的防雨设施是否完备，用电设备绝缘是否良好，所有用电设备及电气设备都应有防雨设施。B、做好现场排水，准备排水机具，准备雨季施工材料及防护材料，铺设好道路，保证雨后恢复正常的作业和运输。C、因为露天作业，下雨时要派专人清理积水和疏通排水.D、雨后要安排人员清理车辆通道淤泥，并做好防滑措施: 雨季施工要着重做好现场排水，做好道路,仓库的防漏防淹防漏电等工作，现场小型机械必须按规定加防雨罩. 由于下雨对场地的影响，为避免陷机，桩位偏移,在钻孔前前必须再次复核好桩位,确保在规范允许的偏差范围内才能钻孔。八、应急预案基础工程应急安全技术措施是指：现场对威胁作业者的生命安全和意外灾伤、职业中毒和各种急症所采取的一种紧急措施。其目的是：通过初步必要的应急处理,缩小灾伤范围,抢救伤病员的生命。人们在各种不同的作业环境中工作,有时难免会发生一些意外的事故，如高温中暑、冬季冻伤、触电、火灾功能爆炸等。这些意外的灾伤，都必须立即进行现场的应急处理。因为应急措施能否做到及时、正确，对伤病员的生命、国家的财产有着极为重要的关系，所以对从事安全技术人员，广大职工来说，应当懂得一些最基本的应急措施知识，万一发生灾伤时，就能应用这些知识进行应急处理.1、机械性外伤应急方案: 迅速小心的将伤者脱离致伤源，必要时，拆卸机器，移出受伤肢体。 注意全身情况。如伤员发生休克，应先处理休克。遇呼吸、心跳停止者，应立即进行人工呼吸，胸外心脏挤压。遇出血者，应迅速包扎压迫止血，使病员保持在头低脚高的卧位，并注意保暖。遇骨折者，以固定骨折处上下关节为原则，可就地取材，利用木板等，在无材料的情况下，上肢可固定在身侧,下肢与侧下肢缚在一起。 现场止痛。剧烈疼痛者，应及时给予止痛剂和镇痛剂。 现场伤口处理.用消毒纱布或清洁布等覆盖伤口,预防感染。 根据病情轻重,及时送医院治疗,转送途中应尽量减少颠覆，同时密切注意伤者的呼吸、脉搏、血压及创口情况。2、创伤出血应急方案： 一般止血法：一般伤口小的出血,先用生理盐水冲洗伤口，涂上红药水，然后盖上消毒纱布，用绷带较紧的包扎。 加压包扎止血法：用纱布、棉花等作为软垫,放在伤口上，再加包扎,以增强压力而达到止血。 止血带止血法:选择弹性好的橡皮管、橡皮带或三角巾、毛巾、带状布条等，上肢出血结扎在上臂二分之一处，下肢出血结扎在大腿上三分之二处,且每隔25-40分钟放松一次，每次放松半分钟1分钟。3、意外伤者应急方案： 心跳:正常人每分钟心跳6080次，严重创伤、失血过多的患者，心跳加快，但力量较弱，摸脉搏时，觉得脉息而快，心跳停止则患者死亡. 呼吸：正常人每分钟为6-18次，生命垂危者，呼吸变快、变浅、不规则。当患者临死前,呼吸变缓慢，不规则，直至死亡. 瞳孔:两眼的瞳孔正常时应等大等圆，遇到光线能迅速收缩.4、火灾发生应急方案：发生功能火灾后应迅速打电话报警，任何地方发生火灾，人们的情绪总是紧张而且慌乱的，火灾现场不论大小，灭火工作都应有领导，有次序的进行。为了能镇定情绪，有效的制止和扑灭火灾,首先应迅速建立一个灭火抢险指挥班子，并及时组织包括消防灭火，抢救人员，抢救财物,医疗救护，维护秩序等抢救基本队伍.其次，在火场上，既要提倡勇敢抢险的精神，又要保持冷静的态度和应用科学的方法,切忌盲目行动，以免扩大损失和伤亡。5、急性中毒的应急方案:急性中毒，其发病进程较快，应及时进行抢救，首先要将伤者迅速救离现场,祛除其身上的污染，这是现场急救的一项重要措施,也是抢救成功与失败的关键。例如:气体中毒及时将伤员救离现场搬至空气新鲜、流通的地方松开领口、紧身衣服和腰带，以达到呼吸畅通，有利毒物尽快排除，有条件可接氧气。同时要保暖、静卧并密切观察伤者病情的变化。紧急处理危急生命的中毒现象时,对心跳、呼吸停止者要及时进行心肺复苏术，即进行人工呼吸、胸处心脏挤压。同时,迅速转送就近医院进行诊断治疗.在转送途中，要坚持进行抢救,密切注意伤者的神志、瞳孔、呼吸、脉搏及血压等情况.6、电气设备事故应急方案:电气设备或线路发生火灾时，着火的电器可能带电,抢救人员稍有不慎就会触电,因此发生电气火灾后应立即切断电源。有时，或因生产不能停电，或因照明需要，不允许断电，而必须带电灭火时,应必须选择不导电的灭火剂.如二氧化碳、1211灭火剂。救火人员应穿绝缘鞋、戴绝缘手套。油开关着火.有喷油和爆炸的可能,最好是切断电源后才灭火.地面上的油火可用泡沫灭火剂。如黄砂灭火剂，起隔绝空气的作用,效果最好。7、触电事故应急方案：触电急救的要点是抢救迅速、救护得法。切不可惊慌失措、束手无策。一般可按下述情况处理： 病人神智清醒,但有乏力、头昏、心慌、出冷汗、恶心等症状的,应使病人就地休息；严重的，应马上送医院检查治疗。 病人呼吸、心跳尚存,但神志不清，保持周围空气流通,做好人工呼吸和心脏挤压的准备工作，并立即通知医院送去急救。如果病人处于“假死”状态，要速请医生、或送往医院。口对口人工呼吸是人工呼吸法中最有效的一种。具体操作步骤如下：一手捏紧触电者鼻孔，另一手将下颚拉向前方救护人员深吸一口气后紧触电者的口向内吹气，同时观察胸部是否隆起，以确保吹气有效，为时约2秒钟.吹气完毕，立即离开触电者的口,并放松捏紧的鼻子，让他自动呼吸空气，注意胸部的反复情况,为时2秒钟。按照上述步骤连续不断进行操作，直到触电者开始呼吸为止。第14页
