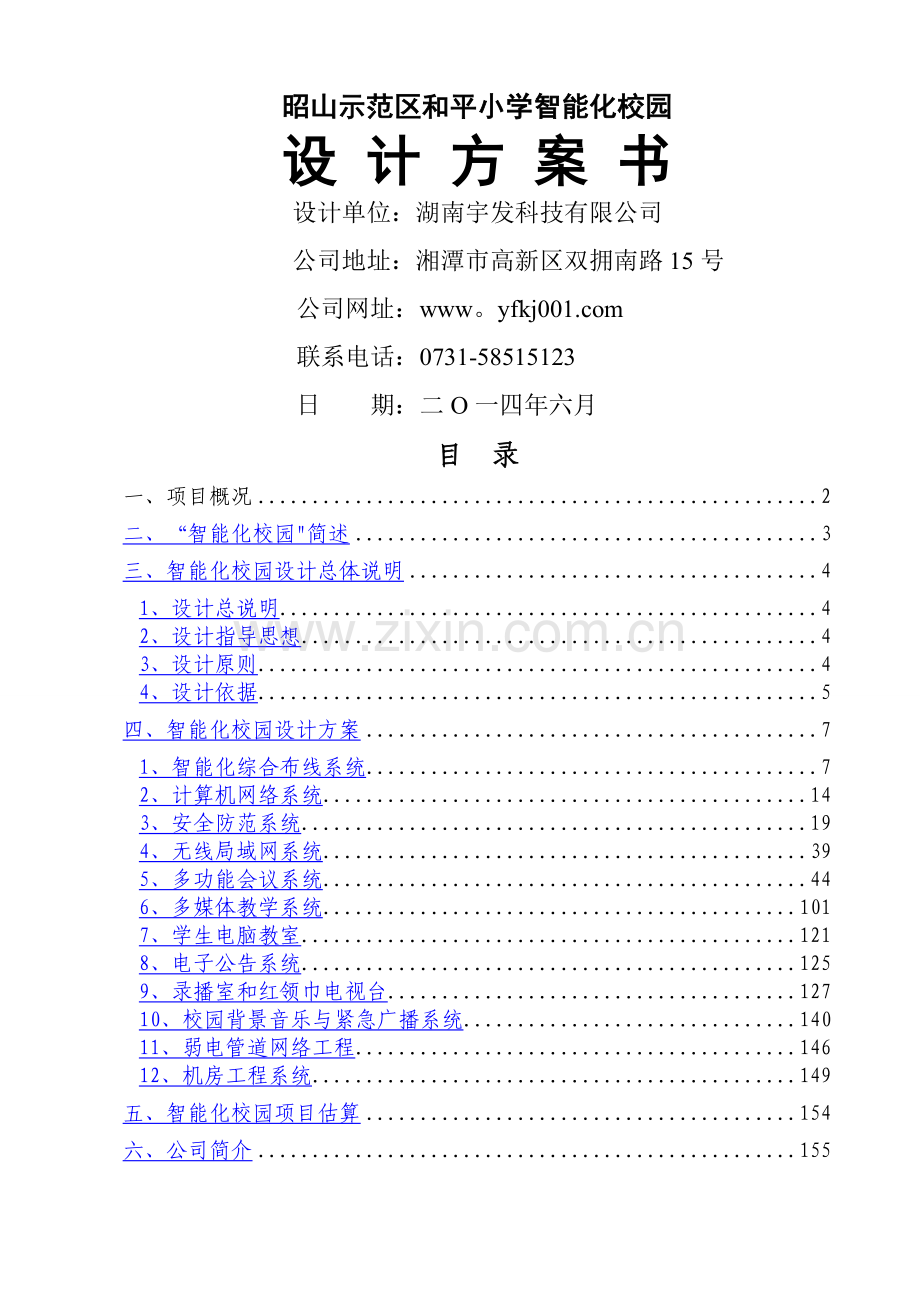

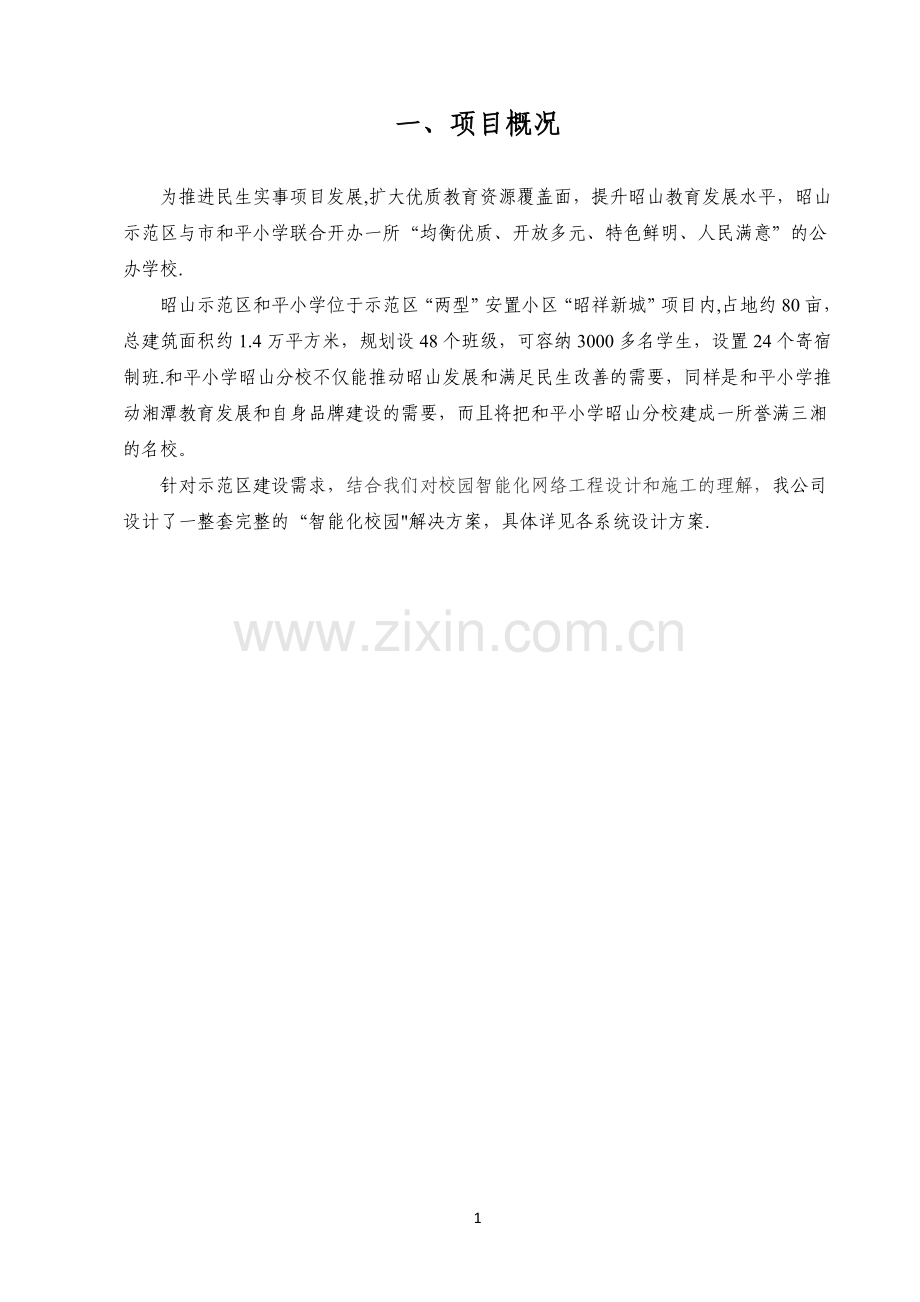

昭山示范区和平小学智能化校园设计方案书昭山示范区和平小学智能化校园设 计 方 案 书设计单位：湖南宇发科技有限公司 公司地址：湘潭市高新区双拥南路15号 公司网址： 联系电话：[phone]日 期：二O一四年六月目 录一、项目概况2二、“智能化校园简述3三、智能化校园设计总体说明41、设计总说明42、设计指导思想43、设计原则44、设计依据5四、智能化校园设计方案71、智能化综合布线系统72、计算机网络系统143、安全防范系统194、无线局域网系统395、多功能会议系统446、多媒体教学系统1017、学生电脑教室1218、电子公告系统1259、录播室和红领巾电视台12710、校园背景音乐与紧急广播系统14011、弱电管道网络工程14612、机房工程系统149五、智能化校园项目估算154六、公司简介1551一、项目概况为推进民生实事项目发展,扩大优质教育资源覆盖面，提升昭山教育发展水平，昭山示范区与市和平小学联合开办一所“均衡优质、开放多元、特色鲜明、人民满意”的公办学校.昭山示范区和平小学位于示范区“两型”安置小区“昭祥新城”项目内,占地约80亩，总建筑面积约1.4万平方米，规划设48个班级，可容纳3000多名学生，设置24个寄宿制班.和平小学昭山分校不仅能推动昭山发展和满足民生改善的需要，同样是和平小学推动湘潭教育发展和自身品牌建设的需要，而且将把和平小学昭山分校建成一所誉满三湘的名校。 针对示范区建设需求，结合我们对校园智能化网络工程设计和施工的理解，我公司设计了一整套完整的“智能化校园解决方案，具体详见各系统设计方案.1二、“智能化校园简述 校园智能化系统工程是一个复杂的系统集成工程,在其实施过程中,不但应保证各个子系统所能实现的功能，而且要注意所选用产品和对外能提供多样的通信接口和协议，通信协议的开放性及标准化程度决定了智能化工程集成的基础及水平,因此分析各个子系统之间的通讯接口及它们之间的联动要求是做好智能化工程系统集成的关键。各智能化子系统应通过计算机网络系统互连，依靠现代计算机网络技术中的千兆以太和虚拟网络技术，在整个中央计算机网络系统上实现智能化建筑的各种集成化功能。校区智能化系统工程的建设内容包括有：智能化综合布线系统、网络系统、安全防范系统、无线局域网、多功能会议系统、多媒体教学系统、多媒体讲台、一体机装饰板、学生电脑教室、电子公告系统、录播室和红领巾电视台、校园背景音乐及紧急广播系统、弱电管网系统、机房工程。三、智能化校园设计总体说明1、设计总说明21世纪信息时代的到来,知识更新换代的步伐更加快捷.如何让学生更好、更快、更便捷的学习和掌握新知识，是现代教育急需解决的一大难题。利用现代化的电教设备,充分发挥科学教育的优越性,是提高教学质量的重要手段.利用计算机网络，采用先进的管理软件,可规范学校的管理行为,提高管理水平和工作效率;在减轻工作量的同时，利用计算机存储量大、处理快速准确的特点,为学校管理者的决策提供准确及时的信息。在学校的办公，信息交流和通信方面充分发挥计算机网络的作用,在软件的支持下实现网上协同工作.智能化校园的建成和使用，对于提高教学和科研的质量、改善教学和科研条件、加快学校的信息化进程,开展多媒体教学与研究以及使教学多出人才、科研多出成果有着十分重要而深远的意义。智能化校园的建设是一项非常复杂的系统工程,它的建设与使用都有其自身的特点。需要覆盖整个校园，要将校园内的计算机、服务器和其他终端设备连接起来，实现校园内部的数据共享和与校外的信息交流，并且还要涉及到网络安全及网络管理。在选择局域网的网络技术时要体现开放式、分布式、安全可靠，维护简单的原则。智能化校园网的建设主要依赖于应用局域网技术以及多媒体技术为主的各种网络应用技术.使其能满足现代教学对信息处理的各类需求.该项目共包括有：智能化综合布线系统、网络系统、安全防范系统、无线局域网、多功能会议系统、多媒体教学系统、多媒体讲台、一体机装饰板、学生电脑教室、电子公告系统、录播室和红领巾电视台、校园背景音乐及紧急广播系统、弱电管网系统、机房工程等14个系统。2、设计指导思想本方案的设计指导思想就是以现代教学理念为根本，运用国内外先进的技术、采用成熟的产品，科学搭建和平小学园区的应用系统平台，使之服务于现代化教学、科研，为学校提供快速、高效、可靠的管理手段,创造师生工作、学习的良好环境,从而达到培养国际化的现代专业技术人才，为和平小学跻身国内一流学府奠定基础.3、设计原则依据昭山示范区和平小学智能化校园总体设计说明和指导思想，我们在设计中遵循了以下五个基本原则：3。1 学校需求为前提的原则学校具体需求是昭山和平小学弱电系统方案设计的立足点。我们在方案设计的过程中，既考虑到系统内容要符合设计说明的基本要求，又注重方案设计高于需求的原则。用专业化的技术思想促进、提高和平小学弱电系统的规划与设计的水平，确保昭山和平小学弱电系统的实用性、先进性和扩展性。3。2 品质与成本匹配的原则在方案设计时,我们充分考虑到产品性能与价格的有机联系，认为只有品质与成本实现最佳匹配，才是一个最优秀的方案,即设备的选型、系统的设计必须具有良好的性价比。3.3 选型兼顾的原则本设计方案所要满足的是学校对现代化教学手段、科研手段和管理手段的要求，所以我们在设计中所选的设备尽可能考虑其在国际上的技术先进性，稳定性,以及良好的售后服务，包括技术支持和设备维护。3。4 技术应用全面性的原则在技术应用方面，我们综合考虑其实用性、先进性、开放性、扩充性、可靠性、安全保密性及友好性。3。5 坚持标准的原则为确保方案设计的严肃性、精确性和今后工程施工的科学性，我们在设计过程中严格按照国际和国内有关标准执行。4、设计依据商用建筑电气设计规范（JGJ/T 1692)商用建筑物电信布线标准（EIA/TIA-568）民用闭路监控电视系统工程技术规范（GB5019894）30MHZ1GHZ声音和电视信号的电缆分配系统（GB651086）商用建筑布线系统管道及空间位置标准（EIA/TIA-569）民用建筑电气设计规范（JGJ/T 1692)工业企业通信设计规范（GBJ 42-81）工业企业通信接地设计规范（GBJ 115-87）安全防范工程程序与要求（GA/T 75-94）电子计算机机房设计规范（GB 5017493）计算机机房施工及验收规范（SJ/300031993)智能建筑设计标准(GB/T 503142000)电子计算机场地通用规范（GB28872000）计算站场地安全要求（GB9361-1988）建筑与建筑群综合布线系统工程设计规范（GB/T503112000）建筑与建筑群综合布线系统工程施工及验收规范（GB/T50312-2000）中国电气装置安装工程施工及验收规范（GN232-90。92）中华人民共和国公共安全行业标准（GA7594）电气装置安装工程施工及验收规范（GBJ23282）分散型控制系统工程设计规范（HG/T2057395)建筑防雷设计规范（GBJ 5783）通信工程电源系统防雷技术规定（YD507898）大楼通信综合布线系统技术要求（YDT9261997）；通信电源集中监控系统工程设计暂行规定(YD502796)邮电信息系统技术规范(GF00794）城市住宅区和办公楼电话通信设施设计标准(YDT200893)综合布线系统电气性能测试方法（YDIl013-1999)建筑内部装修设计防火规范（GB502221995）建筑设计防火规范（GBJ451987）计算机机房用活动地板技术条件（GB66501986)低压配电设计规范（GB50054-1995）低压配电装置及线路设计规范（GBJ541983)供配电系统设计规范(GB500521995）火灾自动报警系统设计规范（GBJ116-1988)通风与精密空调工程施工及验收规范(GB50243-2002)施工现场临时用电安全技术规范(JGJ4688）四、智能化校园设计方案1、智能化综合布线系统综合布线需要考虑结构化综合布线系统为昭山示范区和平小学计算机网络系统、安全防范系统、校园背景音乐与紧急广播系统、多媒体教学系统、多功能会议系统、录播室和红领巾电视台、电子公告系统和消防控制系统等子系统的各类信息交换提供的物理链路。综合布线系统采用星型拓扑结构，语音系统和网络系统采用综合布线,均达到国标智能建筑设计标准中的甲级标准和建筑与建筑群综合布线系统工程设计规范中的综合配置标准，语音和数据水平部分均采用六类非屏蔽布线,便于数据和语音的互换.单体建筑内数据主干采用千兆单模光纤,室外数据主干采用万兆单模光纤。室内语音主干和室外语音主干均采用三类大对数电缆。在每个楼内设一个主配线间,负责管理本楼内的语音点和数据点。在实训楼四层左侧设置网络机房作为整个校区的综合布线总机房和数据中心机房，负责管理整个校园的布线系统和数据传输。每个单体建筑数据主干上选用12芯室外单模光纤,语音主干采用三类100对大对数上联到此布线中心机房，构成整个校区的综合布线星型系统.1.1系统设计原则1。1.1 适用性本设计从该系统能提供综合服务这一基本功能出发，主要满足以下诸项对布线系统的需求并且能够适应未来网络通讯技术的发展的需求.1) 信息综合计算机网络系统；2) 办公自动化网络系统;3) 能支持各种数据通信、多媒体技术以及信息管理系统等,并且能适应现代和未来技术的发展.1。1.2 灵活性本设计应能满足楼内各种数据设备的功能要求，即在不同楼栋里搭建特定的数据子网;在大楼任意的信息点上能够连接不同类型的设备,如计算机,电话机，打印机，广播、网络摄像头等数据设备。1。1.3可扩展性实施后的结构化布线系统是可扩充的,以便将来有更大的需求时很容易将设备安装进去.1.1。4模块化结构结构化布线系统中除去固定于建筑物内的水平线缆外，其所有的接插件都是积木式的标准件，以方便使用管理和扩充。可以使得在投入运行后的维护工作中,备品备件储备少,故障检查定位快，运行管理简单.1。1.5 开放性即能支持任何厂家的任意网络产品,支持任意网络结构(总线型、星型、环型等）。1。2系统主要配置1.2。1 综合布线系统拓扑图1.2。2 机柜配置 在教学楼设置网络中心机房，设立42U综合机柜2个，把公共网络数据、语音和广播电视接入中心机房,再在每栋设置各分机房1个,设42U综合机柜1个,1。2。2 数据主干网布线光主干网主要采用星型网络拓扑结构布线，以教学楼中心机房为中心经校园内综合弱电管道布放GYTA-24 B1单模光缆3条，分别直达综合楼、教师公寓和学生公寓分机房来形成校园内光网主干.再由各机房布放GYTA-12 B1 单模光缆至每栋各楼层24U墙挂式机柜内.另从中心机房布放GYTA-12 B1 单模光缆3条至多功能会议中心、报告厅和计算教室构成与各中心或厅的信息交流纽带。1.2。3 电话语音主干网布线电话语音主干网主要采用星型网络拓扑结构布线，从电信运营商接入教学楼中心机房后经校园内综合弱电管道布放HYA1002*0。5通信电缆3条至综合楼、教师公寓和学生公寓各分机房机柜.再由各分机房分别布放HYA2020.5通信电缆至各楼层24U墙挂式机柜内。1.2。4 电视台、视频主干网布线电视台、视频主干网主要采用树型网络拓扑结构布线,从教学楼中心机房后经校园内综合弱电管道布放-12同轴射频电缆3条至综合楼、教师公寓和学生公寓各分机房机柜.再由各分机房分别布放-12同轴射频电缆1条串接分支至各楼层24U墙挂式机柜内。1。2。5 室外型数字监控系统布线数字监控系统主要采用星型网络拓扑结构布线，从中心机房布放GYTA12 B1 单模光缆至各室外光交接箱。再由各光交接箱按“就近”原则对各监控点布放六类非屏蔽双绞线（在离光交接箱100米外时布放GYTA6 B1 单模光缆）.1.2。6 配线系统布线配线系统布线主要采用星型网络拓扑结构A、通信配线:由各楼层机柜内网络交换机向本楼层各室布放六类非屏蔽双绞线(1室/条）。B、话音配线：由各楼层机柜内语音配线架向本楼层各室布放六类非屏蔽双绞线（1室/条）。C、无线WLAN系统：由各楼层机柜内网络交换机（与通信共用)向本楼层各WLAN点布线六类非屏蔽双绞线（1点/条)。D、广播系统配线:由各楼层机柜内视频配线架向本楼层各室布放六类非屏蔽双绞线（1室/条)。E、室内监控系统:由各楼层机柜内网络交换机(区别于通信用交换机，须采用独立交换机）向本楼层各室布放六类非屏蔽双绞线（1室/条）F、电源供电系统：由各楼层强电井或电源总开关内布放2。5mm单芯铜线两条至各网络机柜、监控点和WLAN接入处.G、电化教室（电脑室）：由电化教室分机柜向各电脑处布放六类非屏蔽双绞线(1台/条) H、操场广播和显示屏：从中心机房和广播机房各布放一条6芯光缆至室内运动场12U壁挂式机柜内，以此来解决体育场内的监控、播音和显示屏。以上综合布线主干网主要以校园内弱电管道和楼层桥架为主，个别点位采用暗管式敷设方式，在每个点敷设20、25、50的PVC塑料管至就近的壁挂式机柜处。每栋综合机柜敷设2根110管至校区的内部预埋管道.再统一接入到中心机房。这样布线有利于将来网络升级、扩展以及电子设备的更新换代时不需要对线路进行改造或更换，以至于影响通信性能和校内美观。151。2。7 主要配置清单序号项目名称设备/材料名称规格型号品牌/产地单位数量1机柜配置综合机柜（含底座）42U康普架62综合机柜（壁挂式）24U康普架253综合机柜（壁挂式）12U康普架104光缆子单元72芯康普架65光缆子单元48芯康普架256光缆子单元12芯康普架107理线架安普架908网络配线架24口安普架209网络配线架48口安普架2010110配线架25回安普架6511PDU8口突破个4812安装材料批113数据主干网层绞式光缆GYSTA-24B1武汉长飞米160014层绞式光缆GYSTA-12B1武汉长飞米260015层绞式光缆GYSTA6B1武汉长飞米120016过线盒100国产个2017过线盒200国产个1618PVC管50国产米160019跳纤（尾纤)2米烽火条4020安装材料批121电话语音主干网市话电缆HYA100-0。5株洲神通米100022市话电缆HYA200。5株洲神通米120023三类线HYV32国产米2224024底盒国产个28025面板（电话）国产个28026PVC管16国产米100027安装材料批128电话水晶头国产个56029电视台、视频主干网层绞式光缆GYSTA-12B1武汉长飞米35030光接收器二出国产台231分配器三分配器国产个332分支器8分支国产个1233分支器4分支国产个634同轴电缆9国产米20035同轴电缆5国产米650036用户盒国产个12037室内机箱国产个638接头材料国产批139PVC管16国产米75040PVC管50国产米30041电视连接线国产条12042室外型数字监控系统层绞式光缆GYSTA6B1武汉长飞米60043室外终端盒12芯国产个644六类线安普箱345面板安普个1846底盒国产个1847水晶头安普盒30048室外机箱国产个649安装材料批150尾纤FCPC5米国产2051电源线2.5*2金凤米40052电源插座多孔国产个1853配线系统六类线安普箱42054RJ45模块安普个135055PVC管50国产米360056PVC管20国产米650057面板单口安普个95058面板双口安普个20059底盒国产个100060水晶头安普盒30061连接线2米/条根120062电源线2。5*2金凤米95063电源插座国产个20064安装材料批11。3系统主要实现功能综合布线系统采用光纤和大对数电缆作为主干,可以轻松实现千兆以太网及550M宽带语音应用，不仅满足了现有语音和数据及图像的传输要求，更具备大容量和便于增容的特点，支持语音和数据的便捷互换,提供高质量的语音数据通信服务。2、计算机网络系统计算机网络系统（校园网)是“数字化校园的运行平台,是校园教学、科研和管理系统、网络多媒体教学系统、校园卡等应用系统不可缺少支撑环境.是实现校内外资源共享、互相交流的重要途径.校园网的建设关乎未来各类应用的运行。所以建立一个适合各类业务的、兼容性好、可扩展的综合传输平台非常重要。 核心层:位于网络中心机房，采用万兆路由交换设备,管理全校区的网络，采用 汇聚层：位于各单体建筑的主配线间，负责管理建筑内的数据点 接入层：位于楼层配线间,负责楼层内水平信息点的接入在技术上:1、主干技术基于流量分析采用万兆和千兆以太网技术相结合，并考虑冗余和绑定技术，接入层采用10M/100M 自适应技术.2、核心层采用双机热备方式，主干冗余，确保系统的可靠性。3、系统配置一套功能强大的高性能网络管理软件。4、针对教学楼内的计算机教室、实验室等,预留4芯光纤，满足大数据量的通信.2.1系统设计原则(1)实用性和经济性充分集成现有的各种计算机和网络设备，使建设的系统适用、安全、可靠且易管理、维护和扩展，具有最高的性价比。（2)开放性构造一个开放的网络系统,是当前世界计算机技术发展的潮流。在整个系统设计中采用的规范和设备与厂商无关,具有较强的兼容性，便于与外界异种机平滑互联.（3） 先进性当今计算机网络技术发展日新月异,把握不准方向则可能导致在很短的时间内技术落伍,从而面临被淘汰的危险。因此在坚持实用性的前提下尽量采用国际先进成熟的网络技术和设备，以适于未来的发展和需要,做到一次规划长期受益.(4） 可扩充性所选择的联网方案及设备要能适应网络规划不断扩大的要求，以便于将来设备的扩充；要能适应信息技术不断发展的要求，平稳地向未来新技术过渡。（5） 可靠性系统设计除采用信誉好、质量高的设备外，还采用一系列容错、冗余技术,提高整个系统的可靠性。为了保证骨干网络平台的健壮性和链路冗余性,建议网络实施时在学校启用千兆备份线路。在学校启用物理链路冗余机制，保证任何一条线路出现故障后骨干网络平台的可用性。（6） 安全性包括两个方面:网络用户级的安全性,数据传输级的安全性.网络用户级的安全性应在网络的操作系统中予以考虑，而数据传输的安全性则必须在网络传输时解决。在网络设计中，既要考虑信息资源的充分共享，更要注意信息的保护和隔离，因此系统应分别针对不同的应用和不同的网络通信环境，采取不同的措施,包括端口隔离、路由过滤、防DDoS拒绝服务攻击、防IP扫描、系统安全机制、多种数据访问权限控制等，有多种的保护机制,如划分VLAN、IP/MAC地址绑定（过滤）、ACL、路由过滤、防DDoS拒绝服务攻击、防IP扫描、802.1x认证机制、SSH加密连接等具体技术提升整个网络的安全性。2。2系统主要配置系统总体设计拓扑图总体设计拓扑图根据需求分析可知，学院校园网要求覆盖学院的教学楼、综合楼、学生宿舍楼和教师公寓等，要求数据、图形、图像、语音、视频等信息都能在网络上较好的传输，考虑需求分析中收集的师生员工规模的信息，在网络设计时将学院校园网划分为主干网和各区子网，主干带宽1000Mbps，子网带宽100Mbps，网络支持VLAN管理、IP组播、第三层交换以及多种路由协议;在网络技术选型上，采用目前主流的快速以太网技术。主干网采用第三层交换的千兆高速以太网、子网为第三层或第二层的千兆或百兆交换的快速以太网，桌面实现第二层交换的百兆接入。在网络拓朴结构方面，选用分层的树型拓朴结构，将校园网整体划分为核心层、汇聚层和接入层三个逻辑层次。各建筑物之间采用光纤进行互连，楼内采用六类非屏蔽双绞线布线，在同一幢楼的汇聚层和接入层交换机之间也采用六类双绞线进行连接全网设一个核心结点，位于网络中心.校内所有主干线路均汇聚在此节点。接入层网络交换设备位于各建筑物的弱电设备间，提供多组8到24口的RJ45端口,端口带宽为10/100Mbps，与汇聚层的连接通过千兆上行光口相连.全网的主干链路包括网络中心的每一个一级汇聚节点间的线路,即网络中心到学生公寓区汇聚点线路、网络中心到教师公寓区汇聚点线路、网络中心到综合楼汇聚点线路、网络中心到教学楼汇聚点线路。2.2.1 计算机网络系统配置清单序号设备名称规格型号品牌/产地单位数量1防火墙SG6K-M3108-FWH，1个千兆电口+2个SFP千兆光口，吞吐量大于2Gbps山石 台 1 2入侵防御系统NF100010IPS,板载6个千兆电口,IPS吞吐量400Mbps，并发连接数大于20万,新建连接数大于4000/S，支持网关模式,网桥模式,混杂模式及旁路模式网康 台 1 3上网行为管理NI300040,吞吐量:400Mbps；并发会话数:500,000;用户规模：800；网络接口:6个千兆电口;设备规格：标准1U架构、单电源网康 台 1 4服务器RH2288H V2,2U机架式服务器，2颗E5-2620处理器,2颗E52620，内存扩展能力:24个插槽，最大容量768GB，本次配置32GB内存，2块300GB-SAS热插拔硬盘，板载4个千兆网口,7个PCIE I/O插槽,配置磁盘阵列卡，缓存512M带电池保护，可支持1G,支持RAID 0/1/10/5华为 台 1 5存储S2200T,SAN架构(具备FC和IP SAN融合组网能力），ActiveActive双控制器架构，主机端口数量20个，1Gb iSCSI主机接口12个，8Gb FC主机接口8个，SAS 2。0宽端口硬盘通道，带宽48Gb ，缓存容量8GB(纯SAN缓存，不含任何性能加速模块或NAS缓存、FlashCache、PAM卡，SSD Cache等),43000GB 7。2K RPM 3。5” NL SAS硬盘。华为 台 1 6路由器AR2240，固定路由端口3GE,其中2 Combo口，100M/1000M 光口可以自适应。华为 台 27核心交换机S7703基本引擎交流组合配置(含一体化总装机箱，MCUA主控板2，800W交流电源2）1;36端口十兆/百兆/千兆以太网电接口和12端口百兆/千兆以太网光接口板（EA,RJ45/SFP）1；Quidway S7700基本软件*1华为 套 28汇聚交换机S5700-26XSI12S-AC，12个10/100/1000BASET，12个1000Base-X，2个10GE SFP+ 口 （支持自适应为GE光口）华为 套 39接入交换机24口S5700S-28P-LIAC主机(24千兆RJ45，4千兆SFP，交流供电）华为 套 3010接入交换机48口S5700S-52P-LIAC主机（48千兆RJ45，4千兆SFP，交流供电)华为 个 411光纤模块SFP-GE-LXSM1310，光模块eSFP-GE单模模块（1310nm，10km，LC）原装华为 个 1820 昭山示范区和平小学智能化校园设计方案书2.3系统主要功能实现本计算机网系统建成以后，应能充分利用先进的计算机技术和网络通信技术把学校所有的单机用户连接起来,在有效利用现有资源的基础上，实现教学、财务、行政的计算机管理,方便地为全校师生提供信息浏览、文件传输、电子邮件等服务。这对网络性能特别是网络带宽提出了更高的要求.校园网工程采取交换式快速以太网技术，全部实现100M交换到桌面。工程中将校园网主干定位为千兆或者更高,具体技术视工程实施时的网络技术发展而定。可通过路由器与CERNET和Internet介入。在校园中，校园网的互联网出口带宽为:中国电信100M光纤1条，教育网千兆光纤1条。155 3、安全防范系统 校园是一个人群高度集中、信息大量流通和传播、业务种类相当复杂、重要设施和档案资料非常集中的场所，实现昭山示范区和平小学校区的高度安全是达到数字校园的总体智能目标的重要保障. 校园的安全防范，主要由人防和技防两大块组成，而技防又是人防的重要手段。因此，技防在校园智能建设中的占据很重要地位。安防系统是技防的主要内容。安防系统为校园创造一个高度安全的环境。人员是最难管理的,而流动人员更难管理。校园中单体楼多,流动人员更多，只有管好这些人员,才能给校园创造一个高度安全的环境，保障校园的生命财产安全。安防系统可以为各楼层、各部门设立安全区,使各大楼的人员出入处于受控状态,管理好人员流动，并且不影响各部门业务的正常运行。安防系统可以大大降低人员管理费用.安防系统是管理人和物的系统，除其本身可以大大降低所需保安人员的数量外,它为人员的有序流动创造了条件，可以大大降低人员管理费用。本系统由以下部分组成:1) 闭路电视监控系统2) 防盗报警系统3) 离线式巡更系统4) 周界防范系统5) 无线对讲系统3。1 系统设计原则为了贯彻落实中华人民共和国义务教育法、校车安全条例(草案征求意见稿）以及国家教育考试网上巡查系统视频标准技术规范，规范校园安全技术防范建设工作，切实提高校园内外安全防范能力及信息化管理水平，有效保护在校师生的人身财产安全，为学生的在校生活和学习营造更好的环境.本方案根据平安校园需求建立多级构架的数字化平安校园综合安防监控系统，针对学校重点部位设立安全防范监控，采用报警、视频监控、3G通讯、RFID射频识别等技术手段为主,结合人员巡逻、值守、查验和物理防护，提供全方位、科学的综合安防监控系统解决方案，实现各种视频安防监控、入侵报警、110安防报警的视频联动，形成“人防、技防、物防相结合的安全防范措施，实现对校园的综合安全保障.3。2 系统主要配置3。2.1 系统结构图安全防范系统结构图如上图所示,整个平安校园综合安防系统，主要包括以下部分:学校安防监控中心、分控中心（教学楼、综合楼、学生宿舍楼、教室公寓各值班室)、前端视频监控系统、入侵报警系统、通信传输系统。此外，通过集中监控应用管理系统平台，能够将校园综合安防子系统无缝整合在一起，化被动监控为主动监控，能够极大的提高视频的利用效率，提升监控系统的整体性能。安防监控中心与分控中心安防监控中心即为系统的总控制室，是整个监控系统的控制和管理中心。分控室监控中心一般是根据学校各个职能部门的需求建设的如：保卫部门一般会在值班室建设分控中心，宿舍区会在宿舍楼值班室建设分控中心,根据自己的需求监看与自己业务相关的视频图像资源。视频监控系统前端视频监控点根据现场情况可以分为学校出入口视频监控点（覆盖场所包括学校大门口及大门外一定区域、教学区域主要入口、大型室内场馆出入口、学生宿舍区主要出入口)、周界视频监控点（覆盖场所包括学校园区及学生宿舍区周界）、通道和道路视频监控点(覆盖场所包括校园内主要道路、教学区域主要走廊和通道、学生宿舍楼走廊和通道、办公区域主要走廊和通道）、大型活动区域视频监控点（覆盖场所包括室外活动室、大型室内场馆、学生就餐区域、停车场）、重点部位视频监控点（覆盖场所包括易燃易爆和危险品存储室、水电气热设备间、财务室、贵重物品存放处、食堂操作间和储藏室及其出入口）、安保部门视频监控点（覆盖场所包括门卫室、监控中心、学生宿舍值班室)、校车车载移动监控点等。 前端视频监控点技术要求1) 出入口学校大门出入口人员状况复杂，学校大门基本临街建设,很容易出现交通事故，此外还有部分社会不良青年不时聚集在学校门口寻衅闹事。因此需要对出入口附近范围内的人员、车辆活动情况进行监控，当出现纠纷事件以及发生事故时,可远程控制摄像机对局部区域进行重点监控,事后通过视频录像进行取证.行政教学楼、宿舍楼出入口也是监控的重点区域，需要在每个出入口安装摄像机，全天候24小时监控进出人员情况，为事后追溯提供依据.防护要求l 在学校大门口处安装视频监控装置，监视及回放图像能够清楚地辨别进出人员的体貌特征和车辆的车牌号码。 l 学校大门外一定区域内由属地有关管理部门安装视频监控装置,监视及回放图像能清晰显示监视区域内人员活动和治安秩序情况。l 在教学区域内学生集中出入的主要通道和出入口安装视频监控装置,监视及回放图像可清楚辨别人员的体貌特征。l 在学生宿舍楼(区）的主要出入口安装视频监控装置，监视及回放图像可以清楚地辨别进出人员的体貌特征。出入口分布示意图设备选型及参数出入口作为要害区域，要求使用高清晰度视频采集设备，其中校园大门出入口尤为重要，需要确保在一天24小时内,通过监视屏均能清楚辨别出人员的体貌特征和进出车辆的车牌号。教学楼与宿舍楼需要清楚辨别进出人员的体貌特征。因此出入口需选择高清红外网络摄像机方能满足需求。校园大门口推荐型号:DS-2DE7184A 机芯图像传感器1/2。8”Progressive Scan CMOS水平解析度1000TVL最低照度彩色:0。05Lux （F1。6，AGC ON)黑白：0.01Lux (F1。6，AGC ON） 0 Lux with IR宽动态支持电子快门11/10，000s日夜模式自动ICR 彩转黑镜头焦距4。794mm, 20倍光学光圈数F1.6-F3。5红外功能红外照射距离100米红外控制根据焦距可变网络最大图像尺寸19201080视频压缩H。264/MJPEG系统集成网络接口内置RJ45 网口，支持10M/100M 网络数据SD 卡接口内置Micro SD卡插槽,可支持手动录像/报警录像主要特性红外功能：最低照度0Lux采用高效红外阵列，低功耗，照射距离达100m内置热处理及除雾系统恒流电路设计,红外灯寿命达3万小时系统功能：精密电机驱动，反应灵敏，运转平稳,精度偏差少于0.1度,在任何速度下图像无抖动支持标准的API开发接口，支持海康SDK、Onvif、CGI和PSIA协议接入支持三维智能定位功能,配合NVR/客户端软件/IE可实现点击跟踪和放大支持多语言IE界面及操作提示功能，用户界面友好支持系统双备份功能,确保数据断电不丢失支持断电状态记忆功能,上电后自动回到断电前的云台和镜头状态支持防雷、防浪涌、防突波室外球达到IP66防护等级机芯功能：支持自动光圈、自动聚焦、自动白平衡、背光补偿支持超低照度，0。05Lux/F1。6（彩色）,0.01Lux/F1。6（黑白）,0 Lux with IR支持3D数字降噪、数字宽动态功能网络功能：采用高性能平台，性能可靠稳定支持以太网控制可通过IE浏览器和客户端软件观看图像并实现控制支持Micro SD卡存储,可选配SD卡支持NAS存储录像，录像可断网续传，最高可支持8个NAS盘支持三级用户权限管理，支持授权的用户和密码,支持HTTPS加密和IEEE 802.1x网络访问控制支持双码流技术，支持H。264/MJPEG视频压缩算法,支持多级别视频质量配置，支持实时视频输出分辨率为1080p、960p和720p云台功能:水平方向360连续旋转，垂直方向1590，无监视盲区水平预置点速度最高可达240/s,垂直预置点速度最高可达200/s水平键控速度为0。1 -160/s，垂直键控速度为0。1 -120/s支持256个预置位支持8条巡航扫描，每条可添加32个预置点支持轨迹;水平扫描、垂直扫描、帧扫描、全景扫描、随机扫描5条扫描方式支持比例变倍功能，旋转速度可以根据镜头变倍倍数自动调整2) 周界学校周界与学生宿舍区周界作为在校师生人身及财产安全的重要防护区域，应设置视频监控装置。当学校或学生宿舍区周界发生入侵事件时，视频监控系统需要将入侵事件清晰记录并存储，为事后调查提供视频依据.由于学校及学生宿舍楼区周界范围环境广，需要根据实际距离及面积安装高清/云台控制/红外/防水/壁装的摄像机进行实时及录像监控，保证夜间环境监控效果,保障公共及个人财产的安全.防护要求l 根据学校周界的实际距离、面积等情况，安装一定数量的视频监控装置,监视及回放 画面能够清晰地辨别入侵学校周界的事件。l 在学生宿舍区周界安装视频监控装置,监视及回放画面可以清楚地辨别入侵宿舍区周界的事件
