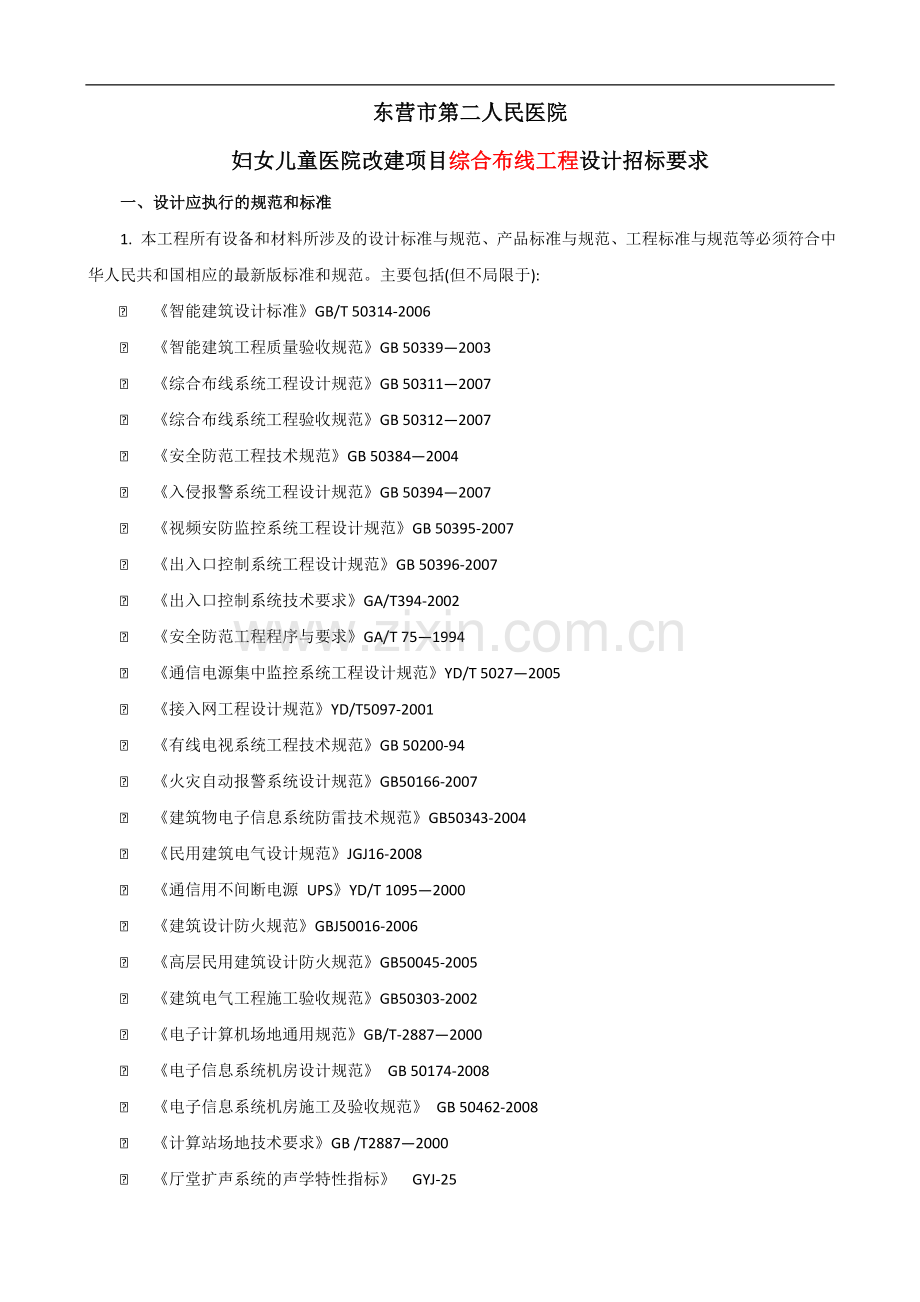

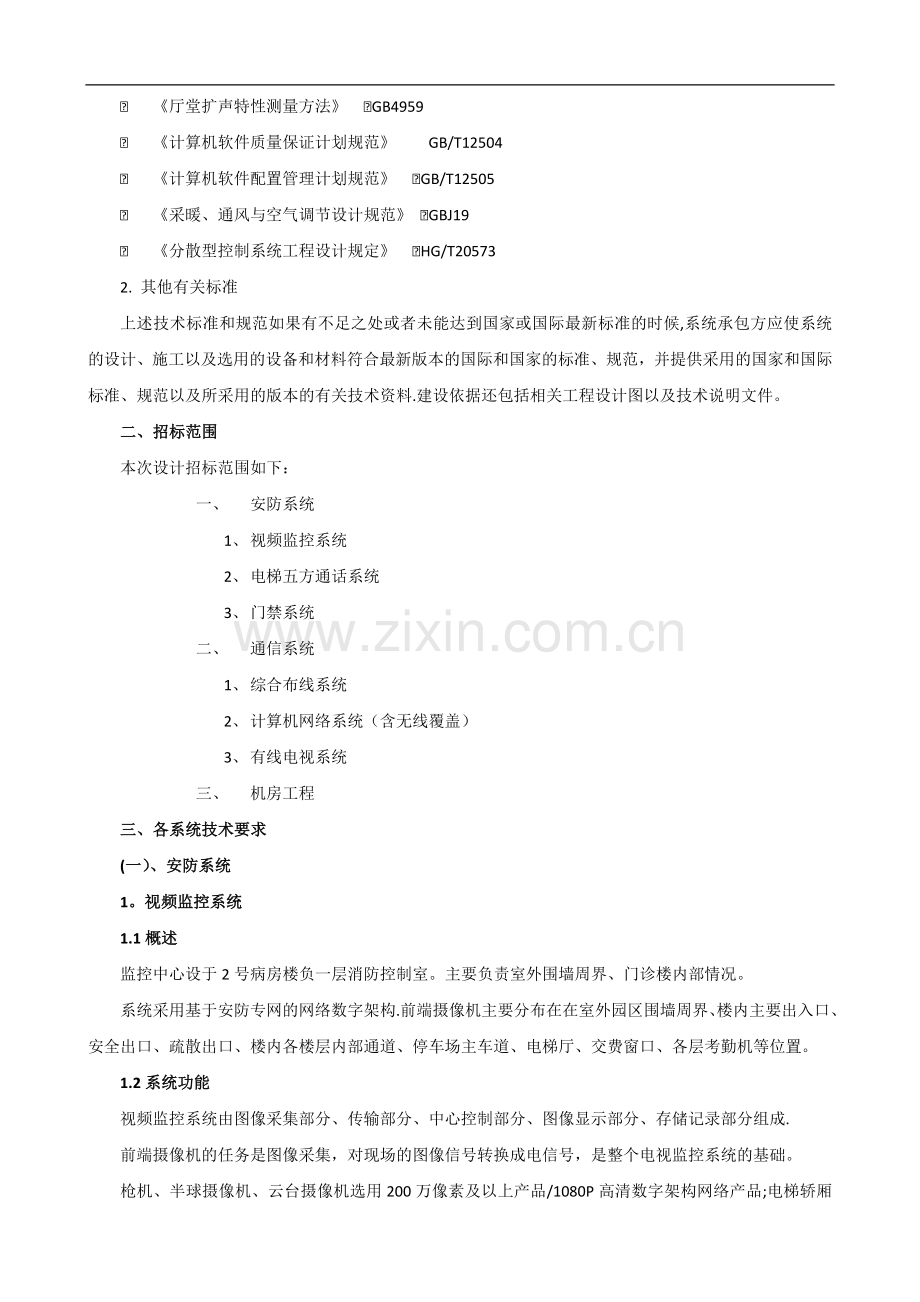

东营市第二人民医院妇女儿童医院改建项目综合布线工程设计招标要求一、设计应执行的规范和标准1. 本工程所有设备和材料所涉及的设计标准与规范、产品标准与规范、工程标准与规范等必须符合中华人民共和国相应的最新版标准和规范。主要包括(但不局限于):n智能建筑设计标准GB/T 50314-2006n智能建筑工程质量验收规范GB 503392003n综合布线系统工程设计规范GB 503112007n综合布线系统工程验收规范GB 503122007n安全防范工程技术规范GB 503842004n入侵报警系统工程设计规范GB 503942007n视频安防监控系统工程设计规范GB 50395-2007n出入口控制系统工程设计规范GB 50396-2007n出入口控制系统技术要求GA/T394-2002n安全防范工程程序与要求GA/T 751994n通信电源集中监控系统工程设计规范YD/T 50272005n接入网工程设计规范YD/T5097-2001n有线电视系统工程技术规范GB 50200-94n火灾自动报警系统设计规范GB50166-2007n建筑物电子信息系统防雷技术规范GB50343-2004n民用建筑电气设计规范JGJ16-2008n通信用不间断电源 UPSYD/T 10952000n建筑设计防火规范GBJ50016-2006n高层民用建筑设计防火规范GB50045-2005n建筑电气工程施工验收规范GB50303-2002n电子计算机场地通用规范GB/T-28872000n电子信息系统机房设计规范 GB 50174-2008n电子信息系统机房施工及验收规范 GB 50462-2008n计算站场地技术要求GB /T28872000n厅堂扩声系统的声学特性指标 GYJ-25n厅堂扩声特性测量方法 uGB4959n计算机软件质量保证计划规范 GB/T12504n计算机软件配置管理计划规范 uGB/T12505 n采暖、通风与空气调节设计规范 uGBJ19n分散型控制系统工程设计规定 uHG/T205732. 其他有关标准上述技术标准和规范如果有不足之处或者未能达到国家或国际最新标准的时候,系统承包方应使系统的设计、施工以及选用的设备和材料符合最新版本的国际和国家的标准、规范，并提供采用的国家和国际标准、规范以及所采用的版本的有关技术资料.建设依据还包括相关工程设计图以及技术说明文件。二、招标范围本次设计招标范围如下：一、 安防系统1、 视频监控系统2、 电梯五方通话系统3、 门禁系统二、 通信系统1、 综合布线系统2、 计算机网络系统（含无线覆盖）3、 有线电视系统三、 机房工程三、各系统技术要求(一）、安防系统1。视频监控系统1.1概述监控中心设于2号病房楼负一层消防控制室。主要负责室外围墙周界、门诊楼内部情况。系统采用基于安防专网的网络数字架构.前端摄像机主要分布在在室外园区围墙周界、楼内主要出入口、安全出口、疏散出口、楼内各楼层内部通道、停车场主车道、电梯厅、交费窗口、各层考勤机等位置。1.2系统功能视频监控系统由图像采集部分、传输部分、中心控制部分、图像显示部分、存储记录部分组成.前端摄像机的任务是图像采集，对现场的图像信号转换成电信号，是整个电视监控系统的基础。枪机、半球摄像机、云台摄像机选用200万像素及以上产品/1080P高清数字架构网络产品;电梯轿厢摄像机选用D1分辨率电梯专用模拟摄像机.视频监控系统采用网络数字信息传输方式,由前端数字摄像机就近向网络设备敷设网络线缆，从而接入到网络平台.监控中心视频监控控制系统由核心交换机、解码设备、管理服务器、网络控制键盘、3*5 46窄边液晶拼接大屏等设备组成。机房控制设备全部采用数字产品，并接入局域网和前端数字摄像机共用网络平台。监控系统要求实现与医院现有西院区综合楼的系统对接，以西院区监控室为主监控室,可以实现对西院综合楼和现有医院所有视频监控系统的实时监控和录像调用.视频监控系统要求实现移动监控功能，能够通过移动终端设备（手机、平板电脑)实现实时图像监控和录像调用。视频监控资料要求存储不小于30天。2。电梯五方通话系统五方通话包括电梯基坑、电梯轿厢、电梯轿厢顶、电梯机房、监控中心五方的电话语音的互通。本设计方案中应包含监控中心电话机至电梯机房间线缆敷设。其他部分线缆、所有电话机由电梯供应商提供。3.出入口控制系统组成及功能要求门禁子系统供电采用集中供电方式。机房系统由监控中心敷设电源主干线缆至弱电间，分配给各子系统,门禁系统设置专用主配电箱，从主干线接入电源,并分配给相应楼层弱电间门禁分线箱，为门禁系统提供独立电源，确保紧急情况下的电源供应，并能与消防系统实现联动.门禁管理系统由控制器、读卡器、电源、电锁、出门按钮等部分组成。系统基于TCP/IP协议工业组网方式组成专用网络，在管理中心设置门禁管理主机。 （二）、通信系统1。综合布线系统系统支持多种计算机数据交换需求，可传输数据、语音、图像等，可与外部通讯网络相连。提供各种网络通信服务。综合布线系统要求具有高度灵活性、可靠性及综合性，并且要求易扩容、应面向未来的发展及方便维护和管理。总体要求本项目的计算机网络系统分为内网（业务专网）、外网(互联网）,所以综合布线系统也依据上述两种网络分别布线.两种网络在布线时需采取物理隔离措施.综合布线系统主干线按照万兆布线标准进行设计，水平部分采用六类双绞线布线,符合并超过ISO/IEC11801及TIA/EIA 6类标准规范的所有要求,至少提供在250MHz的带宽情况下,能够完美的使用千兆以太网，整套网络满足内部人员对大容量数据传输的需要。光纤采用万兆布线标准设计，水平部分采用8芯万兆光纤布线,满足专用设备数据传输和存储功能.综合布线系统产品应使用同一品牌的产品，包括各种线缆、配线架、模块和面板、跳线、连接器等，线缆和接插件及其组成的信道需通过国家相关部门的认证；为了提高安装质量，六类线缆要求采用线对隔离的十字骨架.要求综合布线系统配线架、跳线、模块等，其传输特性必须与线缆的传输特性相一致，或高于线缆的传输特性。设计要求1）布线系统的设计要求:本次综合布线系统考虑数据系统和语音系统的布线；l所有布线产品均需全部采用标准的六类综合布线产品；l数据、语音水平部分布线均需采用带十字骨架的六类双绞线；l内网、外网布线必须满足物理隔离的要求；l数据主干采用8芯室内多模光纤，双链路冗余设计。l各层根据实际情况设置配线管理间，各配线架须为机柜内安装机架式配线架，网络部分采用电子配线架;l所有数据、语音端口通过简单操作可实现跳转使用;l标签应具有永久的防脱落、防水、防高温性；l所有线缆单独标签，线缆的两端及中途可与人接触的地方须加上标签；l所有配线架都使用标签予以标识，配线架上的模块和端口需单独标签；l所有信息端口以标签加以标识,并清楚地表明其用途。l光纤接续点的衰减损耗 0。2dB;2）综合布线系统应满足以下布点要求：内网：根据智能化间管理功能需要可划分为4个区。门诊部点位要求门诊大厅综合服务台：每工位1个信息点+2个语音点 办公室：每工位1个数据点+2 个语音点；分诊台:每工位3个数据点+1个语音点手术层点位要求:医生办公室：每工位1个信息点+1个语音点。护士办公室：每工位1个信息点+1个语音点。病房部点位要求：所有病房：每床位1个信息点+1个语音点.护士站：每工位4个信息点+2个语音点主任办公室：每工位1个信息点+1个语音点医生办公室:每工位1个信息点+1个语音点行政办公区域点位要求行政办公室：每工位2个信息点+2个语音点。收费、挂号、抽血窗口：每个窗口1个信息点+1个语音点药房：每工位1个信息点,房间1个语音点辅助功能房根据布线标准设置点位（10平方米2个点)外网：医生办公室、主任办公室、示教室、会议室每个工位1个信息点；候诊区设无线网络AP。3）无线网络AP，实现东院区全覆盖，采用一体化的解决方案，充分利用原有设备的情况下,拓展新设备。无线内网设计需求,无线网络架构必须采用室内信号分布系统平台技术方式。即基于一个平台实现无线网络覆盖,且能够在今后医疗物联网应用开展时可复用已建设的无线网络进行模块化扩展,不需推翻重建，减少重复投资,方便统一管理,扩展不同的物联网业务应用不受品牌、厂商的限制。无线网络接入控制系统，对无线终端设备进行安全接入认证;支持802.11i无线安全标准,支持WEB Portal、MAC等多种认证方式；超宽频室内分布系统(无线网络基础部分)，为保证信号质量，要求每个病房及医护办公室至少安装1个超宽频无线天线,走廊也要设计超宽频天线;无线网络基础部分支持400MHz6GHz超宽频通讯协议和频段，可并发支持WIFI、ZigBee、RFID、802.15.4、WMTS等不同技术协议、不同频点的医疗级无线及物联网应用扩展。无线网络基础部分可以一次建设，多次利用，避免重复建设，减少重复投资。无线网络性能2.4GHz及5GHz无线信号须同时实现单一病区内零漫游、零切换。在没有第三方干扰源的情况下，不论是在2。4GHz还是5GHz无线网络下，PDA在同一病区病房之间移动中测试ping 10000字节的包，丢包率为0（连续测试时间不少于5分钟).2。4GHz及5GHz无线信号在同一病区分别不得占用超过1个信道.可升级支持全网冗余备份、线性扩容或内、外网物理隔离,并非同一设备VLAN隔离或同一设备的两个网口分开使用，不能共用任何有源设备.所有有源设备必须集中安装在弱电井或中心机房内，以保证稳定的运行环境和网络设备物理安全，同时方便管理和维护。4)数据机房设置在2号病房楼一层西侧设置信息机房一个，放置核心设备、ups供电.建筑群布线：设备间、数据机房和备份机房双链路,采用8芯万兆光纤。2。计算机网络系统2.1概述计算机网络系统既需满足医院内部业务、办公通信、候诊区人员访问公网的需要，又要能适应信息社会的发展,同时，要考虑网络建设的经济性，实用性和网络技术的成熟性.最终为医院领导提供方便的管理方式，为客户提供便捷先进的通信服务.该计算机网络系统根据医院实际使用情况搭建,实现医院内部计算机共享资的要求,计算机网络系统建设由医院内部业务网、外网和视频监控专网组成，内部业务网、外网与视频监控专网物理隔离.1）医院业务网采用树状星型的拓扑结构进行设计、主干双光纤万兆链路、10/100/1000M到桌面点，整体系统采用二级的网络架构,以实现数据的高速交换及转发；2）医院业务网主要提供内部医院管理信息统统、医院临床诊疗系统、实验室管理系统、手术麻醉管理系统、办公系统等的资源共享。且不同子系统之间实现逻辑分离，划分不同的VLAN。在病房楼及门诊楼输液大厅提供无线接入。3）外网采用树状星型的拓扑结构进行设计、单主干光纤千兆链路、10/100/1000M到桌面点，整体系统采用二级的网络架构，以实现数据的高速交换及转发；4）外网主要提供医院工作人员安全访问INTERNET、日常办公及医院网站等。5）视频监控专网采用树状星型的拓扑结构进行设计、主干单光纤千兆链路、10/100/1000M到桌面点,整体系统采用两级的网络架构，以实现数据的高速交换及转发；2.2网络建设基本要求2。2。1内网网络内网是整个医院的核心网络，开展医院日常重要的医疗业务，对网络的可靠性、稳定性要求非常高，本次设计的网络按照百万兆级交换平台、万兆骨干网络、千兆到桌面设计，内网核心交换机双机冗余、负载分担。网内拓扑设计采用二级架构，分为核心层和接入层.在接入层,选用全千兆接入交换机具备24/48个10/100/1000Base-T以太网端口和4个复用的1000BaseX SFP千兆以太网端口（Combo）。从接入层到核心交换机，采用双链路千兆光纤上行至核心交换机，接入交换机具备万兆可扩展槽位,为未来网络的再一次升级也做好了准备和预留.在核心层，选用百万兆级路由交换机，在核心交换机配置有线速转发的万兆业务板卡。核心交换机除配置有线速转发的万兆业务板卡外，还配置有一块AC控制器插卡和一套200个无线Licesen,负责整网Fit AP的统一管理。医院网络同时承载多种业务,所有交易业务都要经过核心交换机处理,核心交换机需满足大容量、高性能、高可靠、高安全及网络扩展的要求。核心交换机与汇聚交换机之间通过10GE链路双归属形成冗余连接,2条物理链路间可以实现互为备份。并且可以对不同VLAN设置不同的核心交换机进行主备用工作，达到负载均衡的目的.在无线接入层,考虑到整体的无线接入点数量很多，直接使用Fit AP加AC控制器的方式，AC控制器部署在核心交换机,以AC无线控制器插卡的方式公用核心交换机的资源,做到有线、无线一体化的融合网络解决方案.在核心机房部署网络管理系统:智能管理中心具备网络拓扑、网络性能、网络配置、网络安全、网络告警、网络业务的统一管理;智能配置中心可以方便的管理上百台设备的软件、配置变更、收集软件版本、配置的基线库,为多台设备统一批量配置和升级，大大节省管理员的工作量。2。2。2外网网络由于外网主要用于医院OA办公、图书馆信息查询、楼内语音通讯、公共信息发布、视频会议等,外网相对于内网来说可靠性要求相对级别次低一级,采用接入和核心的三层网络结构；万兆骨干,千兆到桌面设计。 在接入层，选用全千兆交换机，24/48个10/100/1000Base-T以太网端口和4个复用的1000BaseX SFP千兆以太网端口（Combo），2个10G可扩展接口插槽。系统采用创新的IRF技术，具备安全可靠、多业务融合、易管理和维护等技术特性。医院网络同时承载多种业务，所有交易业务都要经过核心交换机处理，核心交换机具有6个业务插槽,支持全线速分布式转发,双电源双引擎冗余，可以配置相应的光口板，满足汇聚交换机的万兆上行光口.在核心部署网络管理系统：智能管理中心具备网络拓扑、网络性能、网络配置、网络安全、网络告警、网络业务的统一管理，同时在其上可以配置有多种业务管理组件，智能配置中心可以方便的管理上百台设备的软件、配置变更、收集软件版本、配置的基线库,为多台设备统一批量配置和升级,大大节省管理员的工作量。2.2。3智能化专网网络智能化专网主要用于医院视频监控数据传输，采用接入、核心的两层网络结构；千兆到桌面设计。 在接入层，选用全千兆交换机,24/48个10/100/1000BaseT以太网端口和4个1000BaseX SFP千兆以太网端口（Combo)，2个10G可扩展接口插槽。系统采用创新的IRF技术,具备安全可靠、多业务融合、易管理和维护等技术特性。核心交换机具有6个业务插槽，支持全线速分布式转发，双电源双引擎冗余，可以配置相应的光口板,双链路万兆光纤上行连接统一视频服务平台.2.2。4网络安全需求在网络出口处部署防火墙、路由器及网络抗拒绝服务系统、安全审计系统、远程安全评估、堡垒机、IPS和安全配置核查系统，有效控制网络内部和外部安全管理.有效合理利用网络资源,保证日常工作正常进行.3。有线电视系统系统概述本方案有线电视系统设计采用数字电视,前端预留IPTV点位。系统要求1.本项目的有线电视系统主要接收当地有线电视数字机顶盒节目、自办节目。2.有线电视机房位于有线电视机房，所有设备统一安装机柜内。3。 数字电视机房设在弱电机房,专用管理设备设在安防中心，支持通过第三方软硬件实现点餐功能,数字电视传输部分架构与综合布线系统相同；设备间配置接入交换机（配置同外网交换机)，中心设核心交换机（配置同内网接入交换机)4。点位主要分布在值班室和病房等,公共区域不设置电视点位。
