人工挖孔桩专项施工方案专家论证.doc

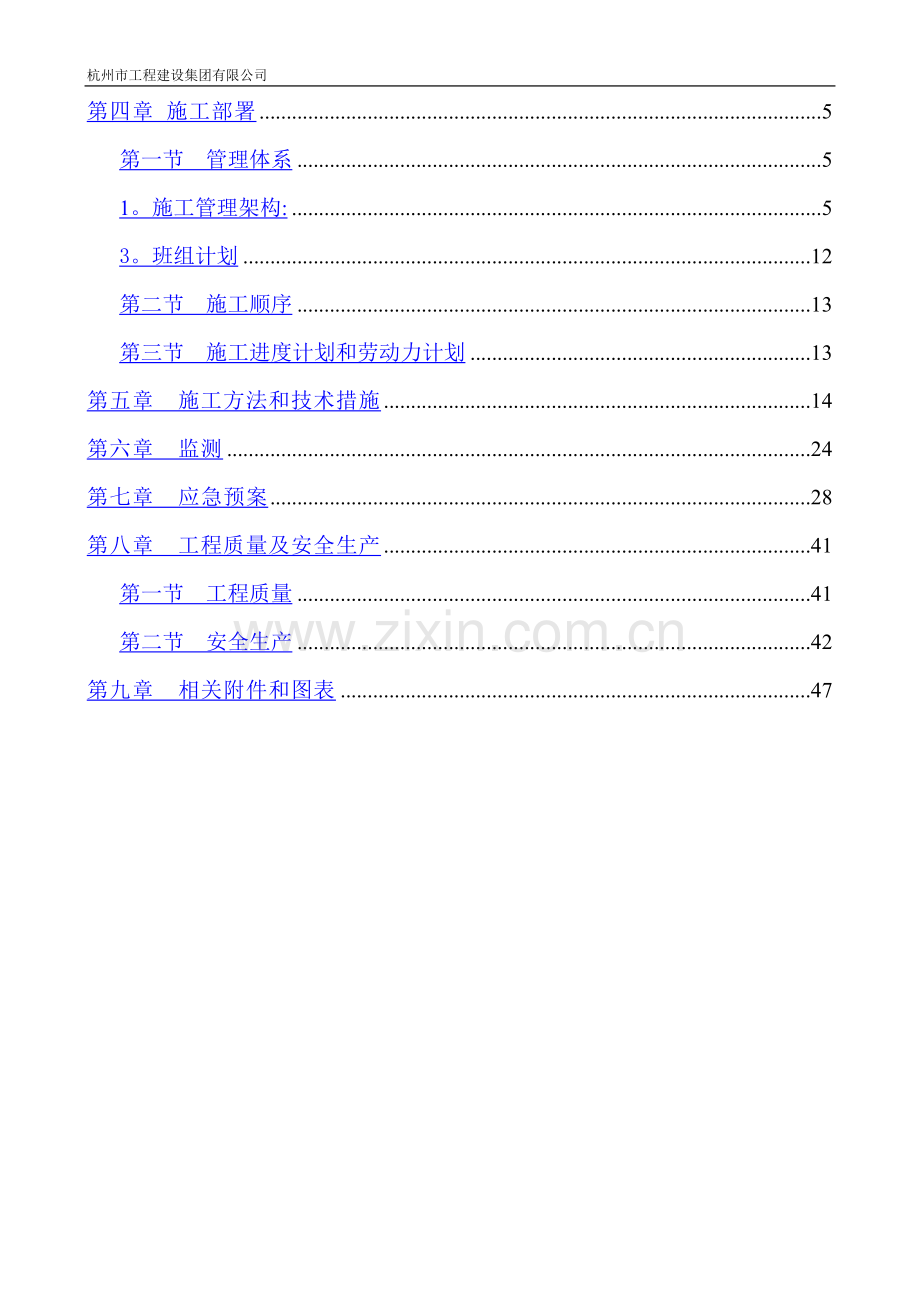

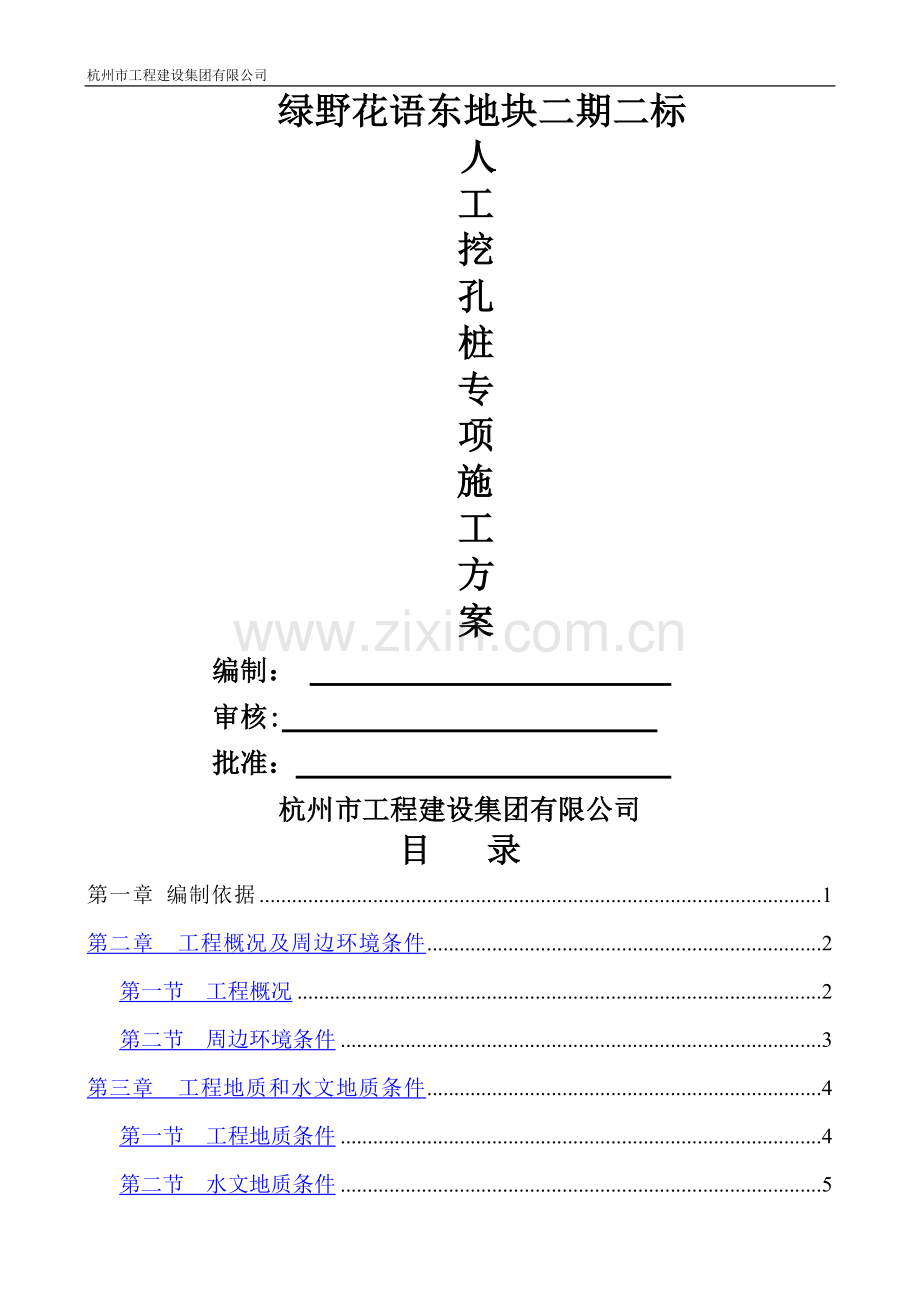

杭州市工程建设集团有限公司绿野花语东地块二期二标 人 工 挖 孔 桩 专 项施 工 方 案 编制： 审核: 批准： 杭州市工程建设集团有限公司目 录第一章 编制依据1第二章 工程概况及周边环境条件2第一节 工程概况2第二节 周边环境条件3第三章 工程地质和水文地质条件4第一节 工程地质条件4第二节 水文地质条件5第四章 施工部署5第一节 管理体系51。施工管理架构:53。班组计划12第二节 施工顺序13第三节 施工进度计划和劳动力计划13第五章 施工方法和技术措施14第六章 监测24第七章 应急预案28第八章 工程质量及安全生产41第一节 工程质量41第二节 安全生产42第九章 相关附件和图表47人工挖孔桩专项施工方案第一章 编制依据(1) GB50026-2007工程测量规范（2) JGJ94-2008建筑桩基技术规范(3） JGJ18-2012钢筋焊接及验收规程(4） JGJ592011建筑施工安全检查标准（5) JGJ332005建筑机械使用安全技术规程（6) JGJ146-2004建筑施工现场环境卫生标准（7） JGJ1072010钢筋机械连接通用技术规程(8) JGJ462005施工现场临时用电安全技术规范(9） GB50204-2002砼结构工程施工及验收规范2011版（10） GB504972009建筑基坑工程监测技术规范(11） 危险性较大的分部分项工程安全管理办法 (建质【2009】87号文）(12） GB3095-96环境空气质量标准(13) GB500342013建筑照明设计标准(14) GB1252390中国人民共和国环境保护和中华人民共和国环境噪音污染防治条例(15) GB/T26082008高空作业分级（16） GB6095-2009安全带(17) GB2811-2007安全帽（18) GB50300-2013建筑工程施工质量验收统一标准（19） JGJ59-2011建筑施工安全检查标准(20） 建质【2003】82号建筑工程预防坍塌事故若干规定842009建筑施工作业劳动防护用品配备及使用标准(21) 本工程施工组织设计及专项施工方案等.浙江省工业设计研究院设计的施工图纸和浙江城建勘察研究院有限公司提供的岩土工程勘察报告、工程场地实际情况及周边环境情况.第二章 工程概况及周边环境条件 第一节 工程概况1. 本工程为绿野花语东地块二期施工总承包工程(以下简称为本工程），本工程位于杭州市余良渚文化村东西大道北面（七贤桥村西北面），总建筑面积约110000 平米，其中地上建筑面积约70000 平米， 地下建筑面积约 40000 平米。 2. 结构形式:本工程共有11幢单体建筑，建筑类型为小高层，主体结构形式为框剪结构,地上层数为10层，局部8层,两栋为6层，地下层数为1层,局部为2层。建筑结构安全等级为二级,所在地区抗震设防烈度为6度,设计使用年限为50年.其中有4幢楼内局部采用人工挖孔桩，局部为天然基础；其余楼栋均为天然基础。3基础工程概况：本工程采用人工挖孔灌注桩、墩基础以及天然基础,持力层均为10C中分化凝灰岩。本工程地基基础设计等级为乙级，桩基设计等级为乙级，地下室防水等级为二级。场地地下水和土对混凝土结构微腐蚀性,对钢结构具弱腐蚀性。基础砼结构环境类别为2a类。根据地质报告，本工程地下室不需考虑抗浮.4本工程共有350根桩，人工挖孔灌注桩桩尖持力层有起伏，桩深在2m到12m不等。有效桩长不小于6m且入岩不小于1D的桩直径为800mm；有效桩长在3m6m且入岩不小于1D的按墩基础施工,直径为800mm，墩底扩底；有效桩长小于3m的按天然独立基础施工，入岩300mm。本场将所有桩分为A、B、C、D四个区块，桩深统计如下表:区块桩总数（根）大于6米数量（根）小于6米数量（需扩底）(根）A816120B795227C23176D16712542合计350255955.护壁方式：桩基施工采用钢筋混凝土护筒成孔工艺,护筒砼强度等级不小于桩身砼强度，钢筋主筋1510，箍筋8150，详见后附图。第二节 周边环境条件1.用地红线、基坑轮廓线见后附图2。拟建场地位于杭州良渚文化村区块内，南侧为七贤郡东一期项目，距离本工程约300m。西侧为矿坑公园,距离本工程约200m.场地地势北高南低，场地局部为填土，场内有和山体泄洪沟及水塘存在.山体泄洪沟位于本拟建场地北侧。水塘为山体自然形成的积水塘。根据地质报告显示,本工程无埋藏的河道、沟浜、墓穴、防空洞、孤石等对工程不利的埋藏物。拟建场地地貌上属山前冲积、坡洪积地带.由于本工程部分采用人工挖孔桩基础，部分为天然基础.我司计划离开人工挖孔桩20m以外的天然基础与人工挖孔桩同时进行,并同时做好沉降观测。与人工挖孔桩距离小于20m的天然基础等桩终孔后方可施工。第三章 工程地质和水文地质条件第一节 工程地质条件根据外业勘探、室内土工试验分析结果结合场地土成因综合分层定名，拟建场地地层可分为4个工程地质层，细为9个亚层，自上而下描述如下：1杂填土：灰褐色、褐黄色、杂色，松散，以建筑垃圾为主，含粉质粘土，为新进回填土，局部夹杂原地表耕植土，含有少量块石及砖瓦碎片及植物根茎，局部夹含淤泥质填土。-2 淤填土：灰黑色，流塑，局部为塘泥,含有大量植物腐蚀物，部分为泥浆，含少量块石及砖瓦碎片.3 素填土：灰褐色、灰黄色，松散，以粉质粘土为主,为原地表耕植土，含有植物根茎及少量石块。 粉质粘土：灰黄色、浅灰色，可塑硬可塑，含云母片、氧化铁斑点，夹少量砾石。 含砾粉质粉土：灰黄色、黄褐色、青灰色，硬可塑，含云母片、氧化铁斑点和大量高岭土团块，砾石含量1540，一般粒径为0。52.0cm，最大大于5.0cm，成分为凝灰岩，局部为粉质粘土。a 全风化凝灰岩：灰绿色、灰黄色、紫灰色，母岩成份已完全风化，风化后呈粘土状,硬可塑，手捏易碎。-b 强风化凝灰岩：灰黄色、灰绿色、紫灰色，原岩结构风化成块状，碎块状,手折易碎，裂隙发育，充填铁质氧化物,局部为中等风化过度带,岩芯稍完整，呈中等分化岩块。b-c 强中等风化凝灰岩:灰黄色、紫灰色、灰色,原岩结构风化成块状、碎块状，少量短柱状，手折易碎，裂隙一般发育,充填铁质氧化物，为中等风化过渡带，夹中等风化岩块，强度稍低于中等风化。c 中等风化凝灰岩：灰黄色、粉红色、青灰色，岩芯呈短柱状、块状，裂隙一般发育,由大量火山凝灰物质熔结而成,其物质组成以玻屑（灰屑）为主，晶屑、岩屑次之，塑变玻屑现以脱玻为晶微粒状长英质集合体,局部显示假流纹构造。晶屑成分以蚀变长石为主。锤击声脃，钻进较慢.属较软岩，岩体基本质量等级类.地质勘探孔平面布置图及剖面图详见后附表。第二节 水文地质条件1。本拟建场地区域内主要分布两层地下水，上层地下水性质属潜水，下层地下水性质属基岩裂隙水.上层潜水主要分部于填土和粉质粘土内.潜水水化学类型为SQ4-HCO3-Mg。Ca,pH=6。977.20,在勘察期间在钻孔内测得其埋深在地表下0.006.50米，该层潜水主要受大气降水的影响,地下水位年变幅为1。02.0米之间。2。不良地质条件分析：本场地地下水对混凝土结构具微腐蚀性，对钢筋混凝土结构中钢筋具微腐蚀性；土对混凝土具微腐蚀性.第四章 施工部署第一节 管理体系1.施工管理架构：项目经理：戴文龙18667189068施工负责人：许董超13626677287技术负责人:倪文翔13757601790施工组组长：顾洪杰 18357181077质检、安全组组长：方 跃 15868162736张旭光 15157537783俞 峰 15158074562材料、设备组组长:王亚平15067176806人工挖孔桩施工队组长2.相关责任人及职责项目经理：戴文龙（18667189068）认真贯彻执行建筑法、合同法和国家有关劳动保护法令和制度以及公司的安全生产制度。贯彻“安全第一、预防为主”的方针，搞好安全防范措施,把安全工作落到实处，在各种经济承包中必须包括安全生产，做到讲效益必须讲安全，抓生产首先必须抓安全.全面负责本工程的一切事务，认真熟悉施工图纸、编制施工组织设计方案和施工安全技术措施，建立统一规格的“八牌一图”.会同项目部相关人员精选强有力的施工队伍，编制工程进度计划及人力、物力计划和机具、用具、设备计划,做到文明施工。制定适合本工程项目的管理细则、方案及措施，组织职工按期开会学习，合理安排、科学引导、顺利完成本工程的各项施工任务.认真履行建设工程施工合同条款，保证施工顺利进行，维护企业的信誉和经济利益.根据本工程施工现场情况合理规划布局现场平面图,安排、实施、创建文明工地。要求布局合理、经济。编制本工程总进度计划表和月进度计划表及各施工班组的月进度计划表。和工地相关管理人员一起商订、制定和签订本工地的单项工程承包合同、材料进购合同、劳动合同及零工的处理商定。安排、搞好分项总承包的成本核算（按单项和分部分项）单独及时核算，并将核算结果及时通知承包队的管理人员，以便及时改进施工计划及方案,增创更高效益。及时向各班组下达施工任务书及材料限额领料单；认真记录好项目经理台账。深入实际了解员工的生活、工作和学习情况，采纳员工中的合理化建议,妥善解决好员工的后顾之忧，保质、保量和按期完成本工程的施工任务施工负责人：许董超(13626677287）现场施工员是一名受项目经理委任由具有相应资质的管理人员担任的工程项目施工负责人，是负责对工程项目进行全面管理的项目部重要管理人员。应保证工程的顺利完成,现场施工员岗位职责如下：贯彻执行国家和上级主管部门关于建筑业的政策、法规、条例及公司有关规章制度。熟悉国家颁布的建筑工程施工质量验收规范和企业技术标准。负责本工程项目的施工质量，对工程技术质量、安全工作负责。熟悉施工图纸，了解工程概况,绘制现场平面布置图,搞好现场布局。对设计要求、质量要求、具体作法要有清楚的了解和熟记,组织班组认真按图施工。全面负责本工程施工项目的施工现场勘察、测量、施工组织和现场交通安全防护设置等具体工作，安排临时设施修筑等工程任务，对施工中的有关问题及时解决，向上报告并保证施工进度。参加图纸会审,审理和解决图纸中的疑难问题，碰到大的技术问题负责与甲方和设计部门联系,妥善解决。坚持按图施工,分项工程施工前，应写出书面技术交底。参与班组技术交底、工程质量、安全生产交底、操作方法交底。严守施工操作规程,严抓质量，确保安全,负责对新工人上岗前培训,教育督促工人不违章作业。编制单位工程生产计划。填写施工日志和隐蔽工程的验收记录，配合质检员整理技术资料和施工质量管理，按时下达各部件砼及砂浆的配合比。负责安排各分部分项的检测。负责施工计划安排实施，根据总工期和总施工进度计划编制月或旬施工计划进度表，并组织安排相应施工班组根据计划施工，保证工程如期完成。据施工计划做好各施工班组的日常工作安排，提前做好劳动力动态表，合理安排劳动力资源，合理组织实施施工.对原材料、设备、成品或半成品、安全防护用品等做好检测复试工作。质量低或不符合施工规范规定和设计要求的，有权禁止其在工程中使用。按照安全操作规程规定和质量验收标准要求，组织班组开展质量及安全的自检、互检、交接检三检制度,努力提高工人技术素质和自我防护能力.对施工现场设置的交通安全设施和机械设备等安全防护装置经组织验收合格后方可进行工程项目的施工。技术负责人：倪文翔13757601790在总工程师的领导下,负责领导全项目部的施工技术，技术管理工作,并领导有关的技术业务工作。组织贯彻执行国家有关政策和技术标准、规范、规程、决定及各项管理制度，研究解决施工中的技术问题,并经常深入施工现场,对重大的关键部位进行指导,发现问题及时处理。组织领导新结构、新材料、新技术、新工艺等的应用和推广,并作出技术总结，发动职工搞好革新改造工作，促进技术进步.参加公司组织的有关技术会议，主持编制施工组织设计,并组织施工技术人员交底,根据公司的有关规定处理审批一般的技术核定。组织项目部的工程图纸学习，图纸内部会审,工程项目的施工准备工作。负责协调解决施工配合协作中的技术问题.参与推行TQC，组织对工程质量、安全和施工的定期检查,掌握质量、安全动态，负责处理一般质量、安全和设备事故。同时对现场出现的重大事故应及时上报上级部门，求得及时解决，参加组织单位工程的交工验收.主持和领导施工生产中的技术监督工作，督促工程现场负责人及施工员遵守规范，规程和按图施工，及时发现处理施工中的技术问题，组织复查主要主轴线及标高，定位测量工作，并对大型结构、复杂结构进行检查，是否满足设计要求和规范及方案提出的要求。检查督促和建立质量、安全技术档案、计量等原始记录制度.主持召开项目工程的技术会议，负责对项目工程部施工人员的技术业务培训、技术考核,并对技术人员的工作安排，晋级及专业技术职务评聘和奖罚等提出建议。组织填报各种有关技术报表，参加竣工工程自检,参加交工验收和回访加修。安全员:方 跃 15868162736、张旭光 15157537783、俞 峰 15158074562贯彻执行国家劳动保护、安全生产的方针、政策、法规和规定,全面落实“安全第一、预防为主的方针,认真抓好劳动保护、安全生产和消防工作。调查研究生产中的不安全因素，提出改进意见,参与审查安全技术措施、计划，并对贯彻执行情况进行督促检查. 做好安全宣传教育和管理工作，协助制定并督促执行安全技术培训工作，参与有关施工安全组织设计和各种施工机械的安装、使用验收，监督和指导电器线路和个人防护用品的正确使用。 制止违章作业和违章指挥，发现重大隐患时,当安全与进度发生矛盾时，必须把安全放在首位，有权暂停作业,撤出人员，及时向上级主管领导报告，并提出改进意见和措施。 在施工现场发生重伤以上事故时,应赴现场组织抢救，保护现场，并及时上报事故情况，进行工伤事故统计、分析和报告，按“四不放过”原则参与事故调查处理。 积极配合有关部门共同做好新工人，特殊作业工种工人的安全技术训练,考核和发证工作。材料员：王亚平15067176806严格贯彻执行各项物资政策及有关材料管理规定，虚心接受上级主管部门的监督检查，出现问题及时整改.在项目经理领导下负责工程材料采购和收发工作。掌握本工程材料总计划用量及施工进度计划，并编制相应的详细的材料供应计划。熟悉工程施工进度,了解材料市场供应及价格情况，按计划进行采购,并满足质量要求及施工进度要求.掌握材料的性能、质量要求，按检验批提供合格证或质量保证书提供给技术员.杜绝无材料合格证或质量保证书的材料进场. 按照规定要求,凡需要进行复检的材料,必须按检验批进行复检试验,复检试验报告及时提供给技术员。掌握材料的库存情况及时调整材料供应计划.对购进不符合要求的材料，杜绝使用在工程中，要会同有关单位和人员协商处理解决.做好材料采购、供应月报表。按材料管理规定及时把报表提供给财务(材料）会计。监督材料的使用情况,对材料浪费、损坏情况应及时制 止，并对有关人员提出处罚。班组长班组是现场施工的最小基层单位，具体决定了生产是否安全，班组长对班组内职工的安全负有直接的责任： 班组长应模范遵守安全生产规章制度，带头并督促本班组职工认真学习安全技术操作规程和各项规定。 开好班前安全会，根据每个职工的思想动态和实际,逐个进行工序安全交底，在未熟悉工作环境前，指定专人管好他的人身安全。 配合、协助安全员、施工员的安全检查和奖罚；经常性地检查指导本工种的安全生产情况，及时制止违章、冒险作业。 教育本组职工爱护各种安全设施和标志，对照职工岗位责任书促使职工逐条落实做好；同时积极向项目部提出改善安全管理的合理化建议。 发生意外事故，要负责抢救伤者，保护现场，同时及时向上级报告并参与事故的调查分析。3.班组计划人工挖孔桩具有施工机具操作简单，占用施工场地小，桩身质量可靠，可全面展开，缩短工期等优点，但人工挖孔桩需做钢筋砼护壁，单根桩一天下挖深度正常情况下只有一个护壁高度，故单根桩的施工速度较慢。钢筋绑扎、砼浇捣与桩孔成型密切配合，做到快速挖掘,快速护壁，快速浇灌。根据甲方对整个工程的工期要求，我方做以下安排：对现场所有桩进行分区施工，分别为A、B、C、D四个区块。作业人员分为25组施工,每组2人.从A区块到D区块依次进行施工，每组分配4根桩同时进行开挖.第一小组1#4#桩；第二小组5-8桩；第三小组912#桩；依次类推。由于桩深浅不一，事先完成桩孔开挖的小组在验收合格后立刻按桩号继续施工.而完成的桩孔应立刻安排钢筋笼的制作、吊装及桩砼浇注。当桩净距小于2倍桩径且小于2。5米时，应采用间隔开挖措施,确保施工的安全及质量。第二节 施工顺序1、施工工艺流程：本工程采用大直径挖孔桩,这种开挖的优点是：人工开挖，质量容易保证，即使在狭窄地方亦能顺利施工.当土质复杂时，可以边挖掘用肉眼验证土质情况.无噪音、无振动.可利用多人同时进行若干根桩施工，入岩深度能保证。其缺点是，人工消耗较大，人工开挖效率较低,但在交通不便，设备不足，以及土质复杂等情况下，仍可使用。其工艺流程如下：基坑土方开挖、整平放线、定桩位挖第一节桩孔土方扎护壁钢筋支模浇灌第一节砼护壁在护壁上二次校测标高及桩位十字轴线安装活动井盖、设置垂直运输架、吊土桶、潜水泵、鼓风机、照明设施等第二节桩身挖土清理桩孔四壁、校核桩孔垂直度和直径扎护壁钢筋拆上节模板,支第二节模板，浇灌第二节混凝土护壁重复第二节挖土、扎筋支模、浇灌混凝土护壁工序、循环作业直至设计深度检查持力层后按设计要求掘进入岩深度对桩孔直径、深度、扩底尺寸，持力层进行全面检查验收清理虚土、排除孔底积水吊放钢筋笼就位浇灌桩身砼。第三节 施工进度计划和劳动力计划1.本工程共350根桩，根据桩位总平面的四个标高划分为A、B、C、D四个区块，从A区块到D区块依次进行施工。祥见后附图。2。由于施工期限有限，根据甲方工程部的要求制定施工进度计划。见后附图.3.挖孔人员及管理配备如下:项目经理：戴文龙18667189068施工负责人:许董超13626677287技术负责人:倪文翔13757601790施工组组长：顾洪杰 18357181077质检、安全组组长：方 跃 15868162736张旭光 15157537783俞 峰 15158074562电工：任怀鑫13116749865人工挖孔桩施工队伍（共25组）第五章 施工方法和技术措施1.施工准备（1）测量定位：孔桩施工期间，现场施测分为四个部分建筑物主控网的建立，此步工作是基坑内所有桩孔定位的依据，而且主控网在孔桩施工完后，还要继续传给上部结构。因此主控网的施测要求精确,而且不易破坏.现场拟根据甲方提供的原始座标点和定位图，引测出各楼的主控网。主控网轴线引测完毕，经闭合检查无误后，除在基坑上埋设控制点（用预制水泥桩打入土中）考虑到土坡可能会有变形而引起周围土层扰动，使控制点偏位,还要将控制点引测至主楼示范区以南施工道路边，用木桩敲至土层内并用砼固定.主控网建立后，可将轴线引测至基坑内护壁桩或桩间砖墙上，作为基坑内临时控制点，但每次以临时控制点作引测时,必须先校核其准确性。基坑内桩位施测，由于孔桩采取全面展开的施工方法,故对现场所有桩位应在孔桩施工前应全部定出位置.施测前，先预制一批木桩直径约10cm、长度约80cm，施测时每确定一个桩位，将木桩打入土中，并将桩的圆心位置用铁钉打入木桩面上标出。在挖桩过程中，由于潜表水的影响，基坑内土层可能会扰动，所以对后开挖的孔桩施工前应校核其桩位。开挖时桩心的引测,挖桩前首先依据桩心按图纸画出桩径及开挖范围，然后把桩中心位置向桩的四周引出四个桩心控制点,用4cm4cm20cm木桩标定,以便在孔壁施工时随时准确提供桩心位置。桩基施工阶段，对基坑边坡的变形观测，以及周围建筑物的沉降观测。孔桩施工时，由于地下水下降周围建筑可能出现不均匀沉降，因此要随时注意周围建筑物的沉降变化，以便采用相应的技术措施。沉降点的设置可将扁铁做成“”形，用膨胀螺栓打入建筑物的砼结构中。观察周期一般以一星期一次,若在施工中变形异常，应随时观察并作好记录，以便采取相应的措施.排水在基坑外围设置300300砖砌排水明沟，间距每隔20m设置一个600800的集水井.当桩孔内存在积水时，采用潜水泵将水排到基坑外围的明沟内，排水沟自北向南流，在排水沟末端的集水井设置一个潜水泵，将水排到基坑南面现已有的市政排污管道内。具体排水方案详见后附图。井内在用潜水泵时,禁止下人,以免防水触电伤亡。劳保用品及机具设备的准备，如下表：名 称规 格数 量用 途氧气瓶10 瓶应急补氧矿 灯12V25 盏井下照明有毒气体监测仪DR6502 台检测井下有毒气体软 梯15M25 套应急救援潜水泵380V3KW3 台井下排水发电机组100KW1 套应急照明雨 披50 套防雨、防潜表水雨 鞋50 双防雨、绝缘防水眼镜25 副保护眼镜鼓风机10 台井内送风防毒面具25 只防有害气体空压机25 台风 镐50 把(4)通风、有害气体检测、安全监控等措施：开挖过程中有可能出现毒气、氧气不足等危险,为保证作业人员的生命安全，现场按以下方案进行施工.施工人员下孔前，先用鼓风机向孔内换气,15分钟用有毒气体检测仪对孔内气体进行监测，如发现仪器有报警，作业人员戴上防毒面具到坑内取出岩体样本，送试验室进行取样。如发现样本中含有有害气体,作业人员佩戴防毒面具先用水泥浆将坑内气体发生处的坑壁堵塞，护壁高度根据现场当时情况减少到300500mm一节扎筋，立即浇筑砼进行密封，作业人员在下坑后仍不断用空压机送风。开挖过程中有可能出现供氧不足的现象,为保证作业人员的生命安全，拟采取以下措施:用适量的水将井内土层湿润,使得工人在开挖过程中不产生大的扬尘直接刺激沉井工人呼吸道。眼睛用防水眼镜保护。当孔深超过5m时，采用鼓风机送风。2.桩孔开挖1孔桩护壁施工：护壁采用钢筋砼护壁，砼标号为30.护壁模板制作安装:护壁模板一般采用拆上节,支下节，循环周围使用,这要求模板装拆方便，且上节模板支设后，下面仍能进行挖土施工,需对模板成套配备.在现场必须准备150组高度为3050cm的护壁模板，模板内径大于孔径5cm，以便在遇到流砂或潜表水太多时,及时减少护壁高度,快速施工，同时防止流沙对模板的挤压而减小孔径.在模板安装前，根据模板直径及护壁厚度开挖土方，待挖至模板高度后,快速放入模板，并在模板内侧用方木进行支护,保证模板的稳定，其次按设计图纸要求放置护壁钢筋，最后及时灌注护壁砼。待砼达到强度后方可进行下一层土方的开挖。每节模板的安设,设专人严格校核中心位置及护壁厚度，用十字架对准轴线标志，在十字交叉中心悬吊垂球,复核模板位置，保证垂直度。符合要求后，在底部用木楔打入土中固定模板根部,防止捣砼时模板发生整体位移。另在支第一节孔圈护壁时，护壁上部设置外翻200mm,厚度为150mm的护边,拟比下层护壁厚50cm,并高出现场地面150mm，便于挡水和定位，当第一节模板拆除后，即把轴线位置标定在护壁上，并用水准仪把相对水平标高标在第一节护壁内，作为控制桩孔位置和垂直度及确定桩的深度和桩顶标高的依据。护壁混凝土的内模拆除，根据气温等情况而定，一般可在24小时后进行，使混凝土有一定强度，以能挡土.护壁钢筋绑扎：根据施工图进行配置，为保证护壁砼的整体性，以免脱节下沉，拟将竖筋间隔一根插入土中25cm以便与下一层护壁拉结，这样一方面保证了护壁的整体性，另一方面也使钢筋网在护壁内位置较好固定准确。护壁做法示意图护壁砼浇注：护壁砼标号为30，由于一次浇注量较少，因此拟在现场搅拌，用斗车通过井架将砼运至基坑内，并用泥桶吊入孔桩内，浇注时,用敲击模板及用木棒或钢筋插实方法，不得在桩孔水淹没模板的情况下灌注砼。砼采用分层浇捣，分层高度为10001500mm。根据现场土质及地下水情况，拟使用速凝剂，尽快达到设计强度要求，发现护壁有蜂窝、漏水现象，及时加以堵塞或导流,防止孔外水通过护壁流入孔内.保证护壁砼强度及安全。2孔桩土方挖掘：土方挖掘是在桩孔内由人工从上到下逐层进行挖掘，先挖桩中心土后挖桩周边土，桩孔上端需架立小型机架(如右图所示）,用出渣桶垂直运输土方.每一节土方应在桩中心部位超挖一个集水坑，桩孔内的渗漏水先积聚在集水坑内再用潜水泵排出。人工开挖使用工具，一般有短锹、短镐、钢钎等施工工具，遇有岩石或坚硬土层时，还需风镐排出。由于挖土过程中,直接接触的是土层,而土层的变化有时是难以预料的，各种不利于挖掘的情况随时可能在土层中出现,挖土的质量与进度直接影响到整根桩的质量与进度。因此挖孔过程中的质量控制及所采用的技术措施，将是整个工程桩施工的关键。这要求现场施工人员一方面要熟悉勘探部门所提供地质报告，另一方面在挖桩过程中，要不断总结分析，逐渐全面了解场地土层的分布情况，并要勤检查，注意土层的变化.当遇到流砂,大量地下水等影响挖土安全时，要立即采取有效防护措施后，才能继续深挖。一般对少量流砂的桩位，先将附近无流砂的桩孔先挖深，使其起集水井作用，集水井宜选在地下水流的上方,用水泵抽水时，将桩孔和附近的地下水位降至井底,使井底部免除水淹状态下施工；对流砂层，每节护壁的高度应减少至30cm50cm，护壁砼中的速凝剂掺量适当增加，加速其凝固速度；当遇到流动性淤泥或流砂,上述方法无法施工时：首先在桩孔上游水位另行开挖降水井进行降水，其次在流砂处插短钢筋在流砂处与钢筋间填塞编织袋等软性物，再进行砼护壁施工。另外，处理流砂的桩基,力争在枯水期将流砂桩位处理完毕，以免在雨季期地下水位上升,动水压力大而增加施工困难。对较易塌方施工段要即挖，即校对，即验收，即灌注护壁砼。本工程桩端入岩都为中风化凝灰岩,因此都会经过强分化层，对于强分化岩石的凿除，拟采用破碎锤与风镐相结合的方法。对于强分化层的破除，相对于土层来说会困难些，且与中等风化岩比较类似，因此在做桩端扩大头时，应及时通知建设设计单位和质监部门对孔底岩样进行鉴定，经鉴定符合要求后，才进行扩底工作。扩底高度同扩底宽度，扩底完成后应立即对侧壁进行封堵及加固，防止土方坍塌及护壁下滑。加固在放钢筋笼前方能拆除。在对孔底进行封堵前需请专监和建设设计单位对孔底扩底进行鉴定.终孔时，必须清理好护壁污泥和桩底的残渣杂物浮出,清除积水，经地勘、监理等单位同意验收，并办理签认手续，应迅速组织浇灌桩芯混凝土，以免浸泡使土层掏空。3钢筋笼制作与安装：孔桩钢筋笼的制作一般采用在地面先预制好后，再分节吊入桩孔内,分节钢筋笼在桩孔顶面固定焊接，这种方法对钢筋笼截面制作尺寸、主筋、箍筋间距都比较容易控制，而且能提前预制，能加快工期，其缺点是钢筋笼预制占用场地较大。钢筋笼保护层拟用8钢筋制作成“”形,类似板面马凳铁形状，绑扎于钢筋笼与护壁最厚间，马凳沿钢筋笼一周布置个，垂直间距2m。钢筋笼制作完成后，采用塔吊吊装至孔位，局部塔吊无法覆盖区域，采用挖机或人工搬运至孔位，钢筋笼在放入孔中时，应尽量避免弯曲变形。主筋与环形箍绑扎不允许跳扎。保证加劲箍按设计要求设置。4桩身混凝土浇灌：本工程桩身砼为30，拟采用商品砼。现场配备一台砼输运泵，浇灌时将输送泵管接至离坑底2M处,泵管接法示意见右图。混凝必须连续分层浇捣,每层浇注高度不得超过1。5M。桩端有扩大头的第一次浇注到扩底部分顶面，砼振捣采用插入式振动器,振动器马达用绳索与井上连接并拉紧以便以调整临时平台时，随时能将振动器提起。在浇注过程中，注意防止地下水进入砼。当桩内有水时，除及时抽除桩内水外，砼输送管埋入桩内已浇注砼不小于1。5m,采用水下浇注砼的方法。桩顶砼标高要严格控制,并在桩顶砼初凝前抹压平整,避免出现塑性收缩裂缝或环向干缩裂缝。表面有浮浆层应凿除,以保证与上部承台的良好接触。桩身混凝土的浇注还应注意：1混凝土浇捣前，虽然必须抽干孔内积水，但在浇捣过程中,仍然可能会有少量地下水渗至混凝土中，这样便无形改变了原配合比中的水灰比,影响桩身砼强度。因此，在试配桩身砼强度时，对砼的强度富余值应考虑充分一些（一般采用在考虑水泥富余系数情况下，提一个强度等级进行试配）.另外,水泥品种采用425#，从而增加水泥重量数，减少因地下水的渗入而对水灰比影响的敏感性。2由于采用泵送砼，石子粒径不超过2040mm.3试块留置,根据JGJ94-2008规定：每根桩不得少于一组，桩身砼超过100m3应留置二组以上。由于做试块的条件与孔内砼浇注条件略有不同，本工程要求试块强度应高于设计强度一个等级。故试块在制作养护过程中应严格按规范要求。第六章 监测1监测目的及监测内容监测目的根据现场监测所得数据与设计值（或预警值)进行比较,如果超过某个限值则立即采取措施，防止护壁、周边边坡发生较大变形与明显损伤、孔中有害气体损伤人体。监测内容根据孔桩开挖的深度、支护结构的特点、所处的周边环境条件及设计要求，孔桩开挖监测项目设置以下几项:坡顶水平位移监测、沉降监测、护壁及支撑监测、有毒有害气体检测2监测方法监测方法各观测点的水平位移采用测线支距法及坐标法；沉降监测采用测距三角高程测量；护壁及支撑监测采用观察；有毒有害气体监测采用小动物活体试验。监测周期护壁及支撑监测、有毒有害气体检测每天监测一次，水平位移监测、沉降监测根据桩身开挖深度确定，每挖深2个护壁高度观测一次。监测的等级按规程变形测量等级划分的三级精度执行（即：沉降观测时观测点测站高差中误差1.5mm.平面位移观测时观测点坐标中误差10mm）.用于监测变形观测点所需的基准点按二级精度执行（即：沉降观测时观测点测站高差中误差0.5mm。平面位移观测时观测点坐标中误差3mm)3监测工作实施方案(1)监测系统基准网及监测网的建立、实施监测系统基准网及监测网的建立选点：点位选在稳固、能较长期保存不受干扰不易被自然条件所损坏之处。根据图上设计的点位附近（在满足上述条件情况，最好选在设计位置)。在选点时应考虑二级导线的组成,由于基准点、工作基点有的边长悬殊过大，因此在实施选点时应选一些临时性导线点来组成.（点号可参照基准点编排）.标石埋设:各平面、高程基准点、工作基点、变形观测点的埋设方法及标石、标志规格须按附图要求作业,埋设要稳固.监测基准网施测导线观测计算：观测使用II级全站仪（测角精度2，测距精度2mm+2ppm。D），测前对仪器必须经专业场地检验，（要求有关数据资料齐全)，符合要求方可提交使用。观测需待所有埋设的水泥桩稳固后才能进行作业。否则将直接影响以后的变形点观测质量。水平角观测:观测方向三个以内不归零。（方向观测法四测回）方向少于三个时应按左、右角各观测两测回。左、右角闭合差不应大于4，导线方位角闭合差不大于4n（n为测站数）。距离测量:每一测站应测量一次气象元素，气温读取0.2C,气压读0.5mm/Hg,将改正值置入仪器自动更正。距离施测四测回（一测回是指照准目标读取四次的过程）.垂直角施测四测回。距离、垂直角均应往返施测.计算：经检验各项观测值限差均符合要求后（测距应经加、乘常数改正后,用经两差改正后的垂直角进行倾斜改正后的距离参与计算），对导线进行严密的平差。（2）高程测量高程以几何水准测量法进行。使用N3等同精度水准仪配铝合金水准标尺，按“规程”中二级精度施测.观测资料经检查，各项限差符合要求后进行严密平差计算。（计算前应对高差作尺长改正和正高改正）平面及高程成果资料需要经专职人员检查验收后，方可提交使用。（3)变形观测点施测观测点平面位移量监测使用经鉴定后的全站仪（精度与导线仪器同），以测线支距法和坐标法进行作业。在基准点上或工作基点上设置仪器对各变形观测点进行观测。距离、垂直角均单程施测四测回。测距要求:一测回读数较差3mm、单程测回较差4mm，垂直角互差及指标差之差不大于15。测距应经加、乘常数改正后，用经两差改正后的垂直角进行倾斜改正后的距离参与计算).观测点沉降位移测量以水准基准点与观测点组成附合或闭合三级水准路线进行观测，(各项限差要求按“规程中的三级标准）.作业过程中应定时对高程基准点的稳定性进行检测.（检测限差4。5n，n为测站数）观测成果经检查各项限差符合要求后(高差应加入尺长、正高改正后)进行计算。以上基准点、观测点及各项计算数据取值0.1m，最后成果取1mm。（4)桩顶、边坡沉降监测在桩板墙的桩顶或墙顶中心设位移、沉降监测点，周边设置的道路、构建筑物的监测点与之相对应.采用电子全站仪三角高程观测沉降,采用测斜仪观测桩顶及边坡位移，测量时可通过预埋的具有固定导槽的专用导管间接测量.在建网完成后，连续观测两次。观测周期与降雨期相关，旱季间隔长，雨季间隔短。（5）有毒有害气体监测当挖孔深度超过5m时，必须进行有毒有害气体的检测，每次作业前用有毒气体监测仪对孔内气体进行监测，以防施工作业人员中毒.（6）护壁及支撑监测每次作业前均应观察护壁有无变形开裂，浇筑护壁混凝土时应观测护壁的支撑有无变形。4险情预警标准在每次监测结束对观测点进行
