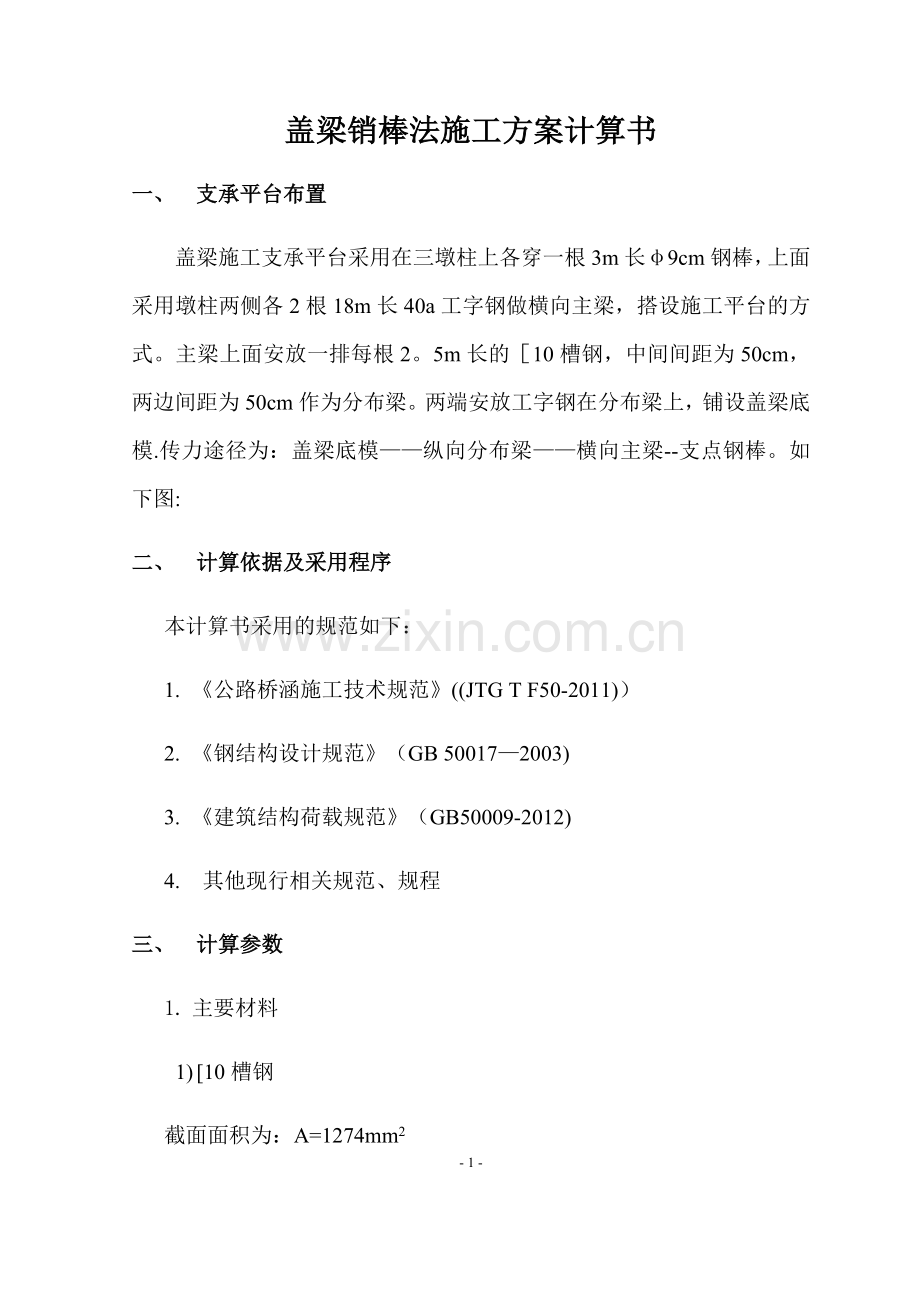

盖梁销棒法施工方案计算书
一、 支承平台布置
盖梁施工支承平台采用在三墩柱上各穿一根3m长φ9cm钢棒，上面采用墩柱两侧各2根18m长40a工字钢做横向主梁，搭设施工平台的方式。主梁上面安放一排每根2。5m长的［10槽钢，中间间距为50cm，两边间距为50cm作为分布梁。两端安放工字钢在分布梁上，铺设盖梁底模.传力途径为：盖梁底模——纵向分布梁——横向主梁--支点钢棒。如下图:
二、 计算依据及采用程序
本计算书采用的规范如下：
1. 《公路桥涵施工技术规范》((JTG T F50-2011)）
2. 《钢结构设计规范》（GB 50017—2003)
3. 《建筑结构荷载规范》（GB50009-2012)
4. 其他现行相关规范、规程
三、 计算参数
1. 主要材料
1) [10槽钢
截面面积为：A=1274mm2

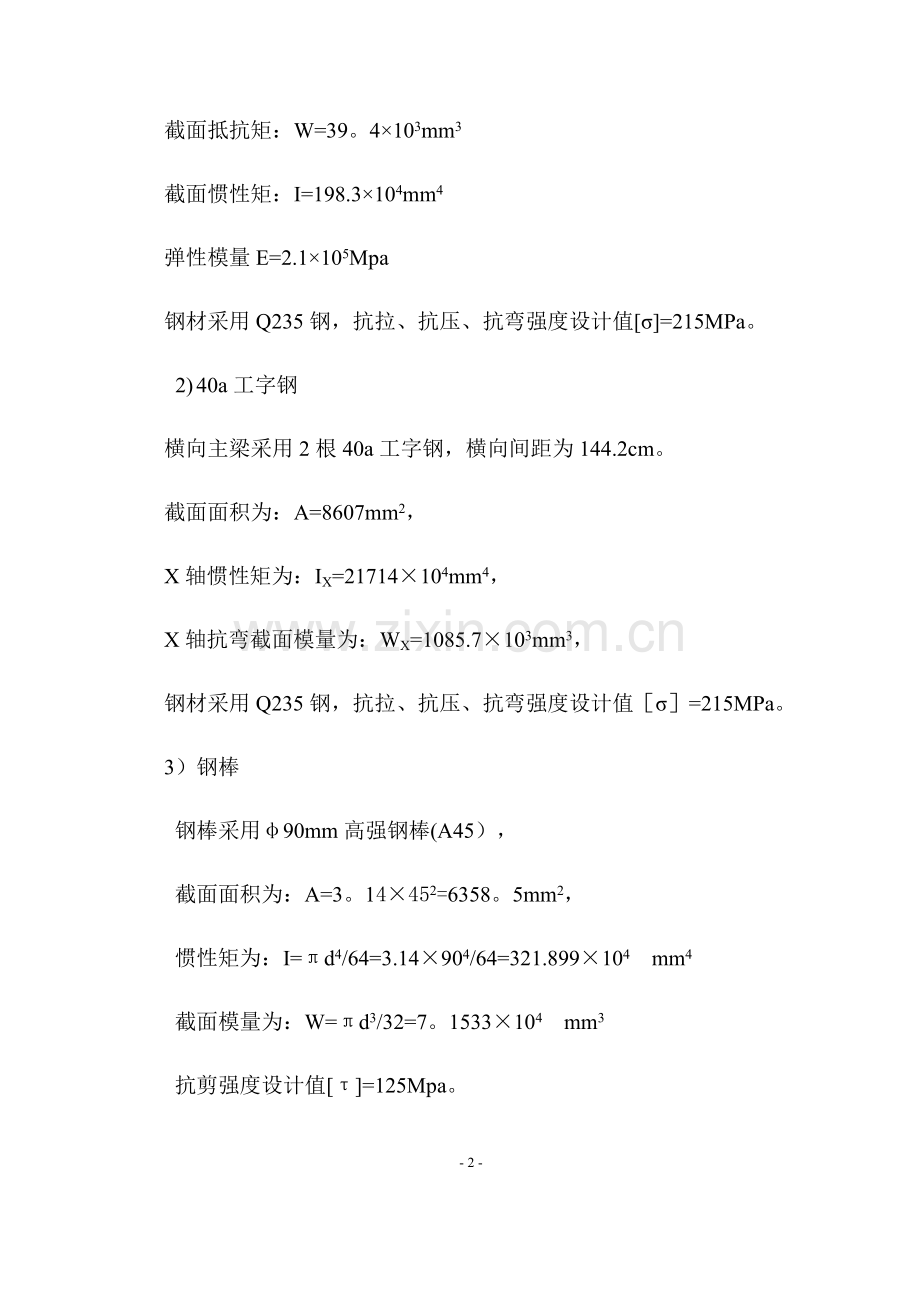

截面抵抗矩：W=39。4×103mm3
截面惯性矩：I=198.3×104mm4
弹性模量E=2.1×105Mpa
钢材采用Q235钢，抗拉、抗压、抗弯强度设计值[σ]=215MPa。
2) 40a工字钢
横向主梁采用2根40a工字钢，横向间距为144.2cm。
截面面积为：A=8607mm2，
X轴惯性矩为：IX=21714×104mm4，
X轴抗弯截面模量为：WX=1085.7×103mm3，
钢材采用Q235钢，抗拉、抗压、抗弯强度设计值［σ］=215MPa。
3）钢棒
钢棒采用φ90mm高强钢棒(A45），
截面面积为：A=3。14×452=6358。5mm2，
惯性矩为：I=πd4/64=3.14×904/64=321.899×104 mm4
截面模量为：W=πd3/32=7。1533×104 mm3
抗剪强度设计值[τ]=125Mpa。
2. 设计荷载
1）砼自重
砼方量：V=36.16m3，钢筋砼按26KN/m3计算，
砼自重：G=36。16×26=940.16KN
盖梁长16。415m，均布每延米荷载:q1=57.24kN/m
2）组合钢模板及连接件0。75 kN/m2,侧模和底模每延米共计4.4m2， q2=3.3kN/m
3）［10槽钢
2。5m长10a槽钢间距0。5m，共30根，每延米1.83根，合计:q3=1.83×2.5×0。1KN/m=0。458kN/m
4)40a工字钢
共2根,当根长18米，共重：2×18×67。56kg=2432.16kg
q4=24。3KN
5)施工荷载
小型机具、堆放荷载：q5=2。5 KPa
振捣混凝土产生的荷载：q6=2 KPa
3.荷载组合及施工阶段
盖梁自重及支架自重均按恒载考虑组合系数1。2,施工荷载按活载考虑组合系数1。4。
四、受力模型
1）[10槽钢分布梁计算模型：
［10槽钢分布梁直接承受底模以上的自重，［10槽钢分布在圆柱两侧的40a工字钢上，工字钢主梁紧贴圆柱,间距为144.2cm,故[10槽钢分布梁计算跨径为144。2cm，盖梁底宽为160cm，按简支梁计算，如下图
2)工字钢主梁计算模型：
工字钢主梁承受由每根槽钢分布梁传来的重力，按均布荷载考虑，2根工字钢各承受1/2的力，工字钢搭在三圆柱预埋的钢棒上，故工字钢计算跨径为圆柱中心的间距，取为5.827m，按两端外伸悬臂计算.如下图
3）钢棒计算模型
钢棒为悬臂结构模型，工字钢紧贴圆柱，故只考虑钢棒受剪，6个支点抗剪截面分担承受上面传来的重力。
五、计算结果
1. ［10槽钢分布梁计算
荷载q=1。2×(q1+q2）+1。4×(q5+q6）=1。2×(57.24+3.3）+1.4×（2.5+2）=78。95KN/m
［10槽钢分布梁布设最大间距0.5m,单根最大承受
0.5×78。95=39。48KN,
盖梁底宽1.6m
则单根槽钢均布荷载q=39。48/1。6=24.68KN/m
计算跨径1.442m
跨中弯矩：M=1/8ql2=0.125×24。68×1.4422=6.415KN·m
σ=M/W=6.415/39.4×103mm3=162.82MPa＜【215MPa】
挠度：f=5ql4/384EI=5×24.68×1。4424/（384×2.1×198.3)=0.00334m〈［f］=l0/400
=1。442/400=0。00361m （满足要求）
2. 40a工字主横梁计算
荷载:q=1.2×（q1+q2+q3）+1.4×（q5+q6)
=1。2×（57。24+3.3+0.458） +1.4×(2。5+2）=79.5KN/m
40a工字钢设2根,单根承受q=0.5×79.5=39.75KN/m
计算跨径5.827m
弯曲应力
M=1/8ql2=0.125×39.75×5。8272=168.71KN/m
最大弯曲应力δ=M/W=168.71×103/1085.7=155.4MPa<［δW]=215MPa（满足要求）
剪应力
最大剪应力τ=Q/A=（39.75×103×2.381)/8607=11Mpa<［τ］=125MPa （满足要求）
3、挠度计算
整体最大挠度f1=5ql4/384EI=0。0065m<［f]=0。029m （满足要求）
3. 钢棒计算
荷载: Q=(79.5×16。415+24.3×1。2）/6=222。36KN
τ=Q/A=222.36×103/6358.5=34。97MPa〈［τ]=125Mpa (满足要求)
六、结论
综合以上计算得知,此支架方案能满足施工受力要求.
