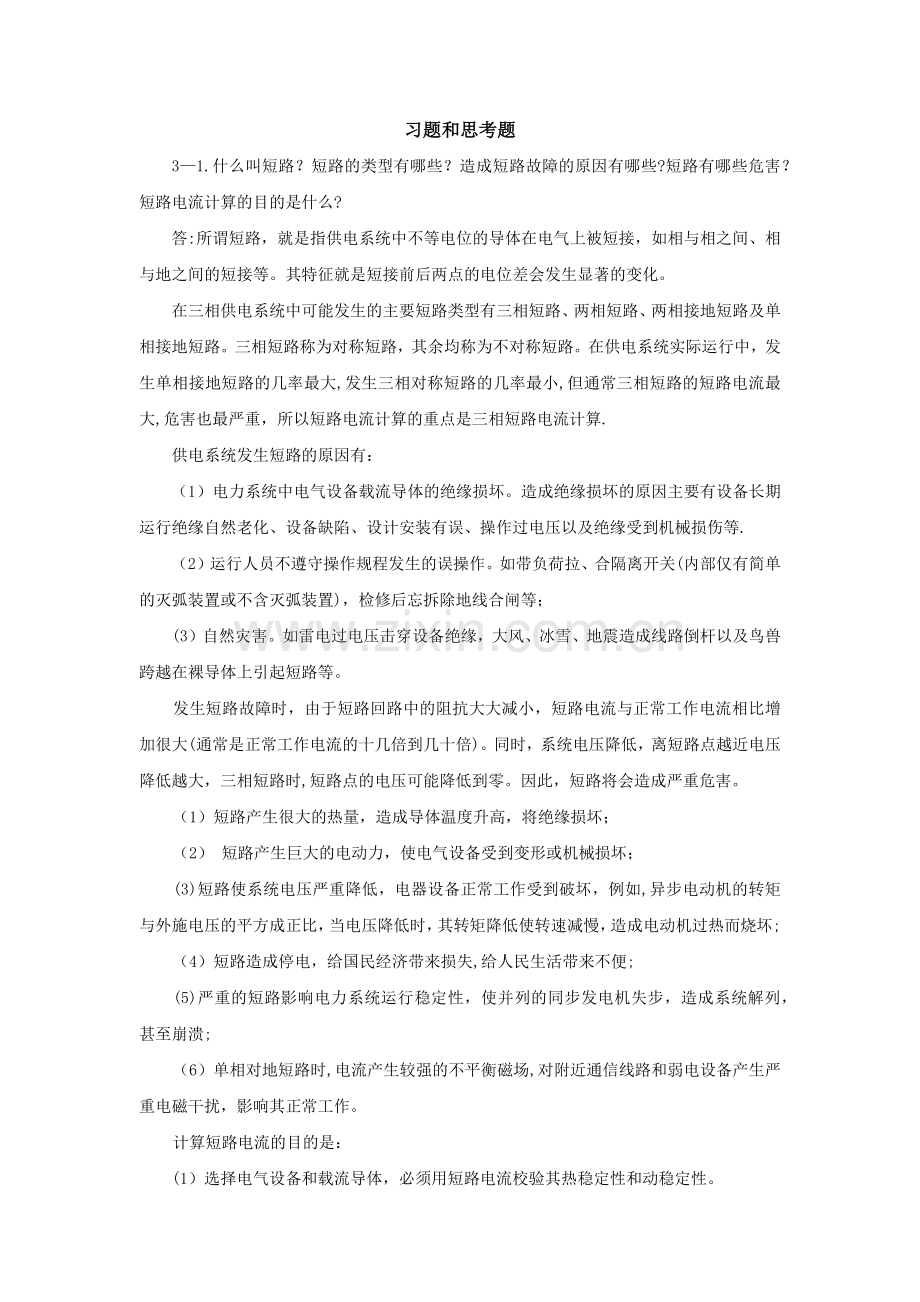

习题和思考题
3—1.什么叫短路？短路的类型有哪些？造成短路故障的原因有哪些?短路有哪些危害？短路电流计算的目的是什么?
答:所谓短路，就是指供电系统中不等电位的导体在电气上被短接，如相与相之间、相与地之间的短接等。其特征就是短接前后两点的电位差会发生显著的变化。
在三相供电系统中可能发生的主要短路类型有三相短路、两相短路、两相接地短路及单相接地短路。三相短路称为对称短路，其余均称为不对称短路。在供电系统实际运行中，发生单相接地短路的几率最大,发生三相对称短路的几率最小,但通常三相短路的短路电流最大,危害也最严重，所以短路电流计算的重点是三相短路电流计算.
供电系统发生短路的原因有：
（1）电力系统中电气设备载流导体的绝缘损坏。造成绝缘损坏的原因主要有设备长期运行绝缘自然老化、设备缺陷、设计安装有误、操作过电压以及绝缘受到机械损伤等.
（2）运行人员不遵守操作规程发生的误操作。如带负荷拉、合隔离开关(内部仅有简单的灭弧装置或不含灭弧装置)，检修后忘拆除地线合闸等；
(3）自然灾害。如雷电过电压击穿设备绝缘，大风、冰雪、地震造成线路倒杆以及鸟兽跨越在裸导体上引起短路等。
发生短路故障时，由于短路回路中的阻抗大大减小，短路电流与正常工作电流相比增加很大(通常是正常工作电流的十几倍到几十倍)。同时，系统电压降低，离短路点越近电压降低越大，三相短路时,短路点的电压可能降低到零。因此，短路将会造成严重危害。
（1）短路产生很大的热量，造成导体温度升高，将绝缘损坏；
（2） 短路产生巨大的电动力，使电气设备受到变形或机械损坏；
(3)短路使系统电压严重降低，电器设备正常工作受到破坏，例如,异步电动机的转矩与外施电压的平方成正比，当电压降低时，其转矩降低使转速减慢，造成电动机过热而烧坏;
（4）短路造成停电，给国民经济带来损失,给人民生活带来不便;
(5)严重的短路影响电力系统运行稳定性，使并列的同步发电机失步，造成系统解列，甚至崩溃;
（6）单相对地短路时,电流产生较强的不平衡磁场,对附近通信线路和弱电设备产生严重电磁干扰，影响其正常工作。
计算短路电流的目的是：
(1）选择电气设备和载流导体，必须用短路电流校验其热稳定性和动稳定性。

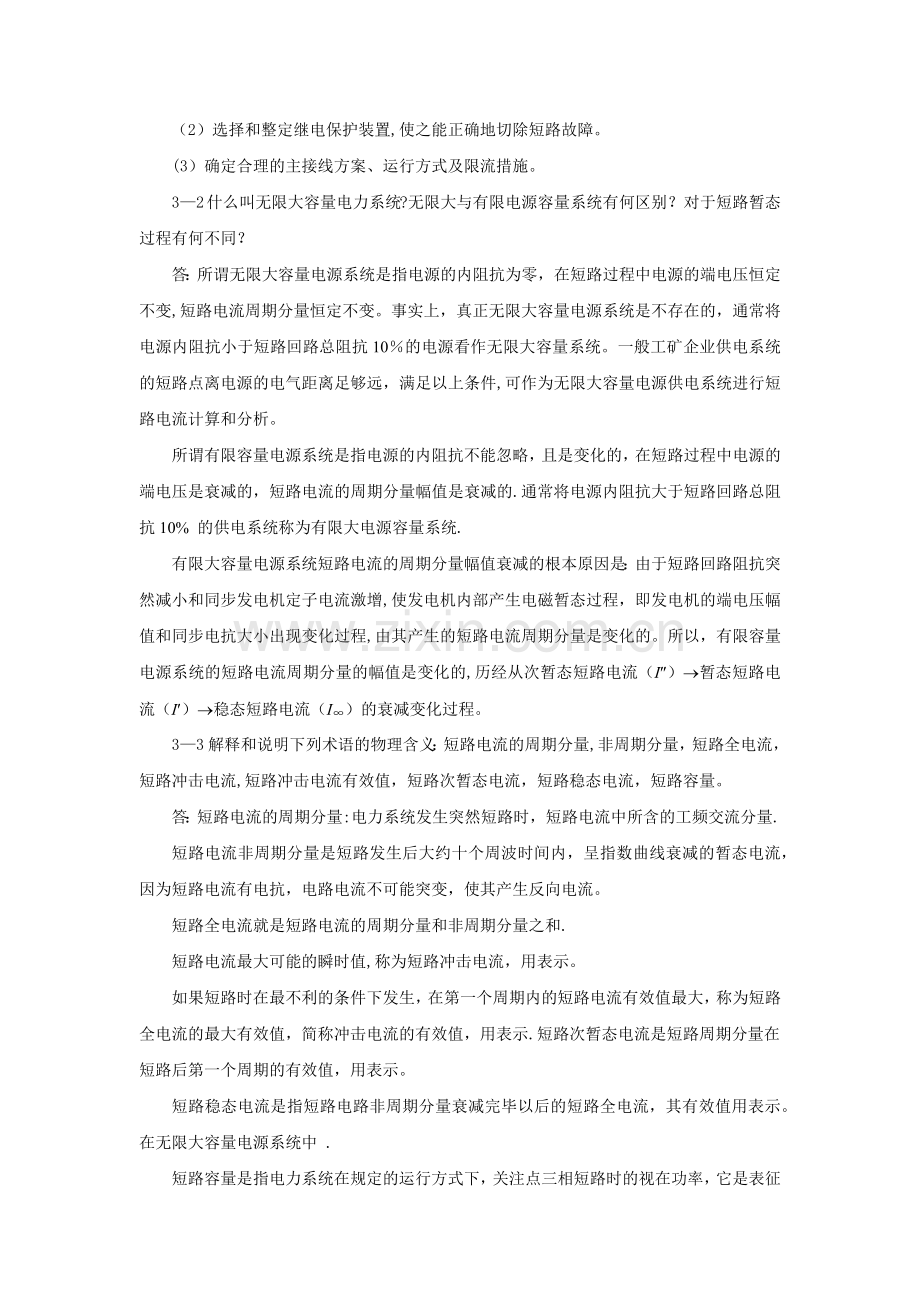

（2）选择和整定继电保护装置,使之能正确地切除短路故障。
(3）确定合理的主接线方案、运行方式及限流措施。
3—2什么叫无限大容量电力系统?无限大与有限电源容量系统有何区别？对于短路暂态过程有何不同？
答：所谓无限大容量电源系统是指电源的内阻抗为零，在短路过程中电源的端电压恒定不变,短路电流周期分量恒定不变。事实上，真正无限大容量电源系统是不存在的，通常将电源内阻抗小于短路回路总阻抗10％的电源看作无限大容量系统。一般工矿企业供电系统的短路点离电源的电气距离足够远，满足以上条件,可作为无限大容量电源供电系统进行短路电流计算和分析。
所谓有限容量电源系统是指电源的内阻抗不能忽略，且是变化的，在短路过程中电源的端电压是衰减的，短路电流的周期分量幅值是衰减的.通常将电源内阻抗大于短路回路总阻抗10% 的供电系统称为有限大电源容量系统.
有限大容量电源系统短路电流的周期分量幅值衰减的根本原因是：由于短路回路阻抗突然减小和同步发电机定子电流激增,使发电机内部产生电磁暂态过程，即发电机的端电压幅值和同步电抗大小出现变化过程,由其产生的短路电流周期分量是变化的。所以，有限容量电源系统的短路电流周期分量的幅值是变化的,历经从次暂态短路电流（I²）®暂态短路电流（I¢）®稳态短路电流（I∞）的衰减变化过程。
3—3解释和说明下列术语的物理含义：短路电流的周期分量,非周期分量，短路全电流，短路冲击电流,短路冲击电流有效值，短路次暂态电流，短路稳态电流，短路容量。
答：短路电流的周期分量:电力系统发生突然短路时，短路电流中所含的工频交流分量.
短路电流非周期分量是短路发生后大约十个周波时间内，呈指数曲线衰减的暂态电流，因为短路电流有电抗，电路电流不可能突变，使其产生反向电流。
短路全电流就是短路电流的周期分量和非周期分量之和.
短路电流最大可能的瞬时值,称为短路冲击电流，用表示。
如果短路时在最不利的条件下发生，在第一个周期内的短路电流有效值最大，称为短路全电流的最大有效值，简称冲击电流的有效值，用表示.短路次暂态电流是短路周期分量在短路后第一个周期的有效值，用表示。
短路稳态电流是指短路电路非周期分量衰减完毕以后的短路全电流，其有效值用表示。在无限大容量电源系统中 .
短路容量是指电力系统在规定的运行方式下，关注点三相短路时的视在功率，它是表征
电力系统供电能力强弱的特征参数，其大小等于短路电流与短路处的额定电压的乘积.
3-4 试说明采用欧姆法和标幺值法计算短路电流各有什么特点？这两种方法各适用于什么场合？
答：欧姆法就是用元件的实际工作的阻抗计算短路电流,再按照变压器变比逐级折算；
标幺值法是把各个电压等级的阻抗按统一标准比对得出一个虚拟的值（标幺值），短路计算后，在按电压等级分别归算.
标幺制法相对于欧姆法来说有3个主要的特点：采用标幺制易于比较电力系统各元件的特性及参数，能够简化计算公式,能在一定程度上简化计算工作。
系统大，电压等级多,用标幺值比较方便；系统小，直接使用欧姆法简便。
3-5在无限大容量供电系统中,两相短路电流和三相短路电流有什么关系？
答：无限大功率电源供电系统短路时，两相短路电流较三相短路电流小，计算三相短路电流就可求得两相短路电流。 两相短路存在正序阻抗和负序阻抗,三相短路只有正序阻抗，所以两相短路电流比三相短路电流小。
3-10某一地区变电所通过一条长6km的10kV电缆线路供电给某厂一个装有两台并列运行的S9-800型变压器的变电所。地区变电所出口断路器的断流容量为400MV。A，试用欧姆法求该厂变电所10kV高压母线上和380V低压母线上的短路电流、、、、和短路容量，并列出短路计算表。
解：1。求10kv高压母线的三相短路电流和短路容量
（1)计算短路电流中各元件的电抗及总电抗
1）电力系统的电抗：
2）电缆线路的电抗:由表3—3得，所以
3)总电抗为
(2）计算三相短路电流和短路容量
1）三相短路电流周期分量有效值
2）三相短路次暂态电流和稳态电流
3)三相短路冲击电流及第一个周期短路全电流有效值
4）三相短路容量
2. 求380v低压母线线路的短路电流和短路容量
(1)计算短路电路中各元件的电抗及总电抗
1)电力系统的电抗
2)电缆线路的电抗
3）电力变压器的电抗：由附录表查的,因此
4）计算其总电抗为
(2）计算三相短路电流和短路容量
1）三相短路电流周期分量有效值
2)三相短路次暂态电流和稳态电流
3）三相短路冲击电流及第一个周期短路全电流有效值
4)三相短路容量
短路计算表
短路计算点
三相短路电流/kA
三相短路容量/

高压侧
7。98
7.98
7。98
20。35
12.05
145。13
低压侧
37.88
37.88
37。88
69。7
41.29
26。24
3-11 试用标幺值法重做题3-10。
解:（1）确定基准值
取
而
(2）计算短路电流中各主要元件的电抗标幺值
1）电力系统的电抗标幺值
2）电缆线路的电抗标幺值
由表3-3查的，因此
3）电力变压器的电抗标幺值
由附录表查的 因此
（3）计算高压母线的短路电路总电抗标幺值及三相短路电流和短路容量
1)总电抗标幺值
2）三相短路电流周期分量有效值
3）其他三相短路电流
4)三相短路容量
（4）计算低压侧母线线路的短路电路总电抗标幺值及三相短路电流和短路容量
1）总电抗标幺值
2)三相短路电流周期分量有效值
3）其他三相短路电流
4）三相短路容量
短路计算表
短路计算点
三相短路电流/kA
三相短路容量/

高压侧
7。97
7.97
7.97
20。32
12.03
144.93
低压侧
37.75
37.75
37。75
69.46
41。15
26。21
