1、第一章 综合说明通过认真学习和研究招标文件及有关图纸资料,分析了各种影响施工的因素和工程的特点,我公司有充分的信心保证优质、如期、安全地完成本工程招标文件规定的承包范围内的施工承包任务.为此,我公司组织骨干力量对施工现场进行全面、系统地勘察、考查,经过反复讨论研究,特制定以下施工组织设计. 第一节 编制依据1、博兴县北部各镇农村生活供水水源转换提升工程建设项目第二标段施工合同文件。2、博兴县北部各镇农村生活供水水源转换提升工程建设项目第二标段施工图.3、节水灌溉技术规范(GB/T50363-2006);4、灌溉与排水工程设计规范(GB5028899);5、泵站设计规范(GB502652010)
2、;6、水工混凝土结构设计规范(SL1912008);7、农田排水工程技术规范(SL/T41999);8、水工建筑物抗冰冻设计规范(GB/T506622011);9、灌溉与排水工程技术管理规程(SL/T246-1999);10、水利水电建设工程验收规程(SL631-2012);11、施工现场临时用电安全技术规范(JGJ46-2005);12、山东省水利工程标准化工地建设指南;13、对施工现场实地勘察和调查资料;14、我公司积累的成熟技术、科技成果、施工工艺方法及同类工程的施工经验.第二节 编制范围1、博兴县北部各镇农村生活供水水源转换提升工程建设项目施工图所规定的工程量清单的全部内容。2、博兴县
3、北部各镇农村生活供水水源转换提升工程建设项目施工图所包括的所有施工内容。第三节 编制原则1、安全第一的原则施工组织设计的编制始终按照技术可靠、措施得力、确保安全的原则确定施工方案。在安全措施落实到位,确保万无一失的前提下组织施工。认真贯彻国家对工程建设的各项方针和政策,严格执行工程建设程序.2、优质高效的原则加强领导,强化管理,优质高效。根据我们在施工组织设计中明确的质量目标,贯彻执行质量管理体系标准,积极推广和使用“四新”技术,确保质量目标的实现。施工中强化标准化管理,控制成本,降低工程造价。3、方案择优的原则科学组织,合理安排,优化施工方案是工程管理的行动指南,在施工组织设计编制中,对不良

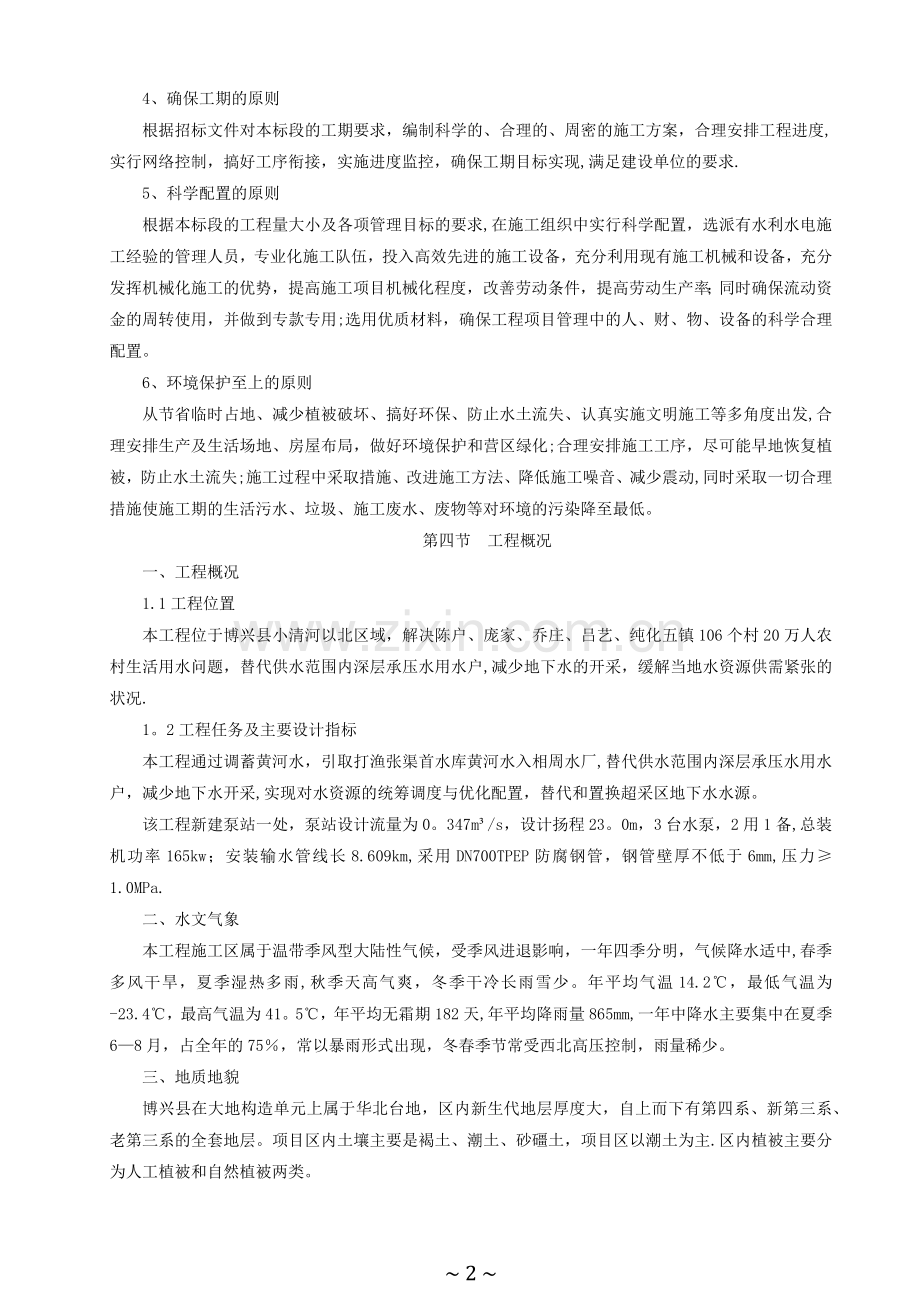

4、地质地段的处理等关键工序进行多种施工方案的综合比选,在技术可行的前提下,择优选用最佳方案。4、确保工期的原则根据招标文件对本标段的工期要求,编制科学的、合理的、周密的施工方案,合理安排工程进度,实行网络控制,搞好工序衔接,实施进度监控,确保工期目标实现,满足建设单位的要求.5、科学配置的原则根据本标段的工程量大小及各项管理目标的要求,在施工组织中实行科学配置,选派有水利水电施工经验的管理人员,专业化施工队伍,投入高效先进的施工设备,充分利用现有施工机械和设备,充分发挥机械化施工的优势,提高施工项目机械化程度,改善劳动条件,提高劳动生产率;同时确保流动资金的周转使用,并做到专款专用;选用优质材料
5、,确保工程项目管理中的人、财、物、设备的科学合理配置。6、环境保护至上的原则从节省临时占地、减少植被破坏、搞好环保、防止水土流失、认真实施文明施工等多角度出发,合理安排生产及生活场地、房屋布局,做好环境保护和营区绿化;合理安排施工工序,尽可能早地恢复植被,防止水土流失;施工过程中采取措施、改进施工方法、降低施工噪音、减少震动,同时采取一切合理措施使施工期的生活污水、垃圾、施工废水、废物等对环境的污染降至最低。第四节 工程概况一、工程概况1.1工程位置本工程位于博兴县小清河以北区域,解决陈户、庞家、乔庄、吕艺、纯化五镇106个村20万人农村生活用水问题,替代供水范围内深层承压水用水户,减少地下水
6、的开采,缓解当地水资源供需紧张的状况.1。2工程任务及主要设计指标本工程通过调蓄黄河水,引取打渔张渠首水库黄河水入相周水厂,替代供水范围内深层承压水用水户,减少地下水开采,实现对水资源的统筹调度与优化配置,替代和置换超采区地下水水源。该工程新建泵站一处,泵站设计流量为0。347m/s,设计扬程23。0m,3台水泵,2用1备,总装机功率165kw;安装输水管线长8.609km,采用DN700TPEP防腐钢管,钢管壁厚不低于6mm,压力1.0MPa.二、水文气象本工程施工区属于温带季风型大陆性气候,受季风进退影响,一年四季分明,气候降水适中,春季多风干旱,夏季湿热多雨,秋季天高气爽,冬季干冷长雨雪
7、少。年平均气温14.2,最低气温为-23.4,最高气温为41。5,年平均无霜期182天,年平均降雨量865mm,一年中降水主要集中在夏季68月,占全年的75,常以暴雨形式出现,冬春季节常受西北高压控制,雨量稀少。三、地质地貌博兴县在大地构造单元上属于华北台地,区内新生代地层厚度大,自上而下有第四系、新第三系、老第三系的全套地层。项目区内土壤主要是褐土、潮土、砂礓土,项目区以潮土为主.区内植被主要分为人工植被和自然植被两类。第五节 安全、质量、工期目标针对本工程特点,我们将认真组织施工,并充分发挥我公司施工企业的管理力量和技术、设备优势,签订合同后,迅速进场准备开工工作,在建设单位完成前期准备工
8、作的基础上,争取提前开工。1、组织形式和施工队伍我公司将安排具有丰富水利工程施工经验的技术人员、操作人员及精良的机械设备投入到本工程的施工任务中。项目经理具体负责,该项目部具有丰富的施工经验,能够保质保量的完成工程施工任务,多次获建设单位、监理单位及公司领导的高度赞扬.项目经理部将投入一支老中青相结合的精干的施工队伍,并且在公司抽调其他骨干力量参加本工程的施工,加强工程现场施工管理,层层落实经济承包责任制,从各个方面保证工程顺利、高效、优质完成。2、质量目标:达到国家工程质量验收的规范和标准,争创优良,分部、单位工程一次检查合格率100%,优良率97以上,确保工程质量等级达到合格以上质量标准.
9、3、工期目标:总工期90日历天。按照工程开工通知准时开工,施工中按施工进度计划和实际进度随时调整和控制进度.4、安全目标:本工程安全目标为:确保无一般以上伤亡事故,无重大设备、管线、交通、无等级火灾事故.5、文明施工目标:严格按文明施工的有关条款施工,争创文明施工工程。第二章 各分部分项工程的主要施工方案和技术保证措施第一节 泵站工程施工方案一、施工测量1、测量验线的基本要求验线的依据要原始、正确、有效。主要是设计图纸、变更协商和起测点位(如红线桩、水准点)及其已知数据(如坐标、高程)为原始资料,最后定案的必须是正确、有效的资料。验线使用的仪器和钢尺,必须是经过有关规定检测的合格工具.2、测量
10、记录和计算工作测量记录的基本要求,应在规定的表格上记录;记录应当场及时填写清楚,不允许先记录在草稿纸上后转抄誊清,以免转抄错误,记录或算错的数字,应将错数画一斜线,将正确数字写在错数字的上方,以保持记录的“原始性”;字迹要工整、清楚;记录过程中的简单计算,如取平均值等,应在现场及时进行,并做校核;应妥善保管测量记录资料。3、施工测量前的准备工作了解设计意图、学习和校核图纸,了解工程总布局、定位与标高情况,通过对总平面图和设计说明的学习以及设计交底,了解工程总体布局、工程特点和设计意图。首先应了解工程所在地区的红线桩位置及坐标、周围环境及原有建筑物的关系、现场地形情况(尤其是地下建筑物和地下管线
11、等);其次应了解建筑物的总体布局、朝向、定位依据、定位条件及建筑物主要轴线的间距及夹角;再次应了解水准点位置及标高、建筑物内地坪的绝对标高(尤其是几种不同标高时)、整个场地的竖向布置(标高、坡度等)、绿化及道路、地上及地下管线的安排等。(1)建筑物的定位放线根据设计给定的定位依据和定位条件进行建筑物定位放线,是确定平面位置和开挖的关键环节,施测中心须保证精度,杜绝错误。在建筑物地下工程较多,基础开挖范围较大,开挖区内的各种中线或轴线桩均会挖掉,而在地下、地上各层施工中,又需准确、迅速地恢复轴线位置,以保证同一条中线或轴线在各层上投测的位置都能在同一铅直面内。故在建筑物定位放线中,要首先考虑主要
12、中线或轴线桩的准确测设和长期稳定的保留问题。为此,在建筑物定位放线中,首先根据测设“建筑物矩形控制网”,它是测设在距基槽外15m(根据现场情况而定)、平行于建筑物的矩形控制网.(2)轴线控制桩的测定在建筑物矩形控制网的四边上,测定建筑物各大角的中线或轴线控制桩(也叫引桩),测设时要以各边的两端控制桩为准,测定该边上各轴线控制桩线后,再校核各桩间距.根据各中线、轴线的控制桩测定建筑物各大角和中线、轴线桩,校测各桩间距,若竖向使用外控法施测时,还要将主要轴线准确地延长建筑物高度以外、能稳定保留桩位的地方,或附近现有建筑物上。验线时首先要检查定位依据的正确性和定位条件的几何尺寸,再检查建筑物矩形控制
13、网和建筑四廊尺寸及轴线间距,这是保证建筑物定位条件和本身尺寸正确的重要措施。验线时决不可只检查建筑物的自身轮廊尺寸,而不检查建筑物的定位情况,这样可能会造成建筑物位置漏检,致使整个建筑物定位不正确。(3)建筑物的基础放线和验线基础放线是确定建筑物位置的关键,施测中必须保证精度,严防出现错误。根据建筑物矩形控制网的四角,检测各轴线控制桩位确实没有碰动和位移后方可使用。根据基槽边上的轴线控制桩,用经纬仪向基础垫层上投测建筑物四大角、四廓轴线和主轴线,经闭合校核后,再详细放出细部轴线。根据基础图以各轴线为准,用墨线弹出基础施工中所需要的中线、边界线、墙宽线、桩位线、集水坑线等.验线:首先要检查各轴线
14、控制桩有无用错和位移,再用经纬仪检查各轴线的投测位置(即基础的定位),然后再实量四大角和各轴线的相对位置,以防整个基础在基槽内移动错位。另外,验线时还应检查垫层顶面的标高。二、泵站施工1、模板工程模板施工必须保证模板的刚度、强度符合统一稳定性,必须满足施工图纸、验收规范标准的要求。(1)模板选用采用平整、光洁、刚性强的木模板做为模板的面板,其厚度选用1.5厘米,一律采用5810厘米断面的方木,其间距不大于15厘米.(2)模板的固定模板以扣件、钢管依付于构筑物内满堂脚手支撑固定。立模前,先测定4个高程点作为立模和检查校正用,为了使平整度满足规范要求和美观,拟在模板内侧面贴胶带纸封接头,从而使模板
15、内侧光滑平整。预埋件,根据图纸先行制作,安装时吸附于模板上,要求位置准确、牢靠,必要时可用钢筋固定在钢筋骨架上。墙体:一律采用钢管横围檩和止水对拉螺栓,横围檩采用钢管件紧固在竖向钢管支撑脚手上。梁板:底模支撑采用碗扣式钢管,上下有可调支座可适应各不同的高程,左右前后有横向联系,侧模固定采用卡箍和与钢管支撑相紧连。为确保墙体的厚度,选用16成品止水对拉螺栓,按每层横围檩的位置布置,对拉止水螺栓水平距离45厘米左右。每个止水对拉螺栓的两边均对称布置钢管,螺栓垫片采用5*5cm,1cm厚铁板制成,在墙体厚度减掉保护层处焊以短钢筋头(4cm左右)或1055铁垫片,再在钢筋头外侧套上楔形木块,穿过两侧模
16、板与模板外钢管固定,不同厚度墙体螺栓焊接钢筋头的位置不一样,位置和长度均要正确,拆模后,可将套在螺栓上的木块凿去,用氧气将螺栓头割去,用高标号砂浆将凹处补平。(3)模板支撑除按上将模板固定好外,为防止模板跑模和涨模,设钢管纵横向脚手支撑,其水平方向间距为0.81。5米。上下间距为60厘米左右。同时加布钢管剪刀撑防侧倾.固定好的模板与模板支撑紧固相连.墙体外模板可采用剪刀撑和与墙体正交的斜撑,斜撑落地必须与地锚紧固相连,地锚必须保证不走动和不变形。(4)拆模:拆模的时间:墙体侧模在砼强度能保证构件不变形、棱角完整无损砼强度达到3.5MPa时即可拆模.拆模的顺序:先上后下,先侧模后底模,先立的后拆
17、,后立的先拆,拆模时专人指挥,确保拆模安全顺利进行.2、钢筋工程钢筋进场须分批进行验收,首先按钢筋上的标牌分类堆放,不得混淆,钢筋出厂时必须附有质量证明书或实验报告单.现场钢筋堆放按钢筋的品种、规格,直径分类堆放整齐,堆放点应避免受潮生锈和受污泥或其客观存在有害物质侵蚀,并分批取样进行抽查和测试,并将规定的测试合格结果和生产厂的质保单,同时送交工程师,满意后方可进行使用。钢筋加工:加工场设立焊机,弯轴机,切割机等必须的机械设备,加工成形钢筋按使用部分的不同分别集中堆放,避免混淆。钢筋使用前表面应洁净,油漆、油污、锈皮、鳞锈等清除干净,钢筋应平直,无局部弯折,钢筋中心线同直线的偏差不应超过其长度
18、的1,成盘的钢筋或弯曲的钢筋均应矫直后才允许使用。底板钢筋绑扎时,钢筋接头应采用闪光对头焊接,不能进行闪光对焊时,采用电弧焊。接头位置按施工规范要求错开,上下层钢筋网片的分层采用钢筋马凳,间距2m2m,梅花形布置,高度按底板厚度确定,其固定方法采用与上下层钢筋焊接联接固定。对较复杂部位的钢筋放样时应进行放大样,以确保特殊部位钢筋的加工放样尺寸,钢筋绑扎前要让参加施工的人员熟悉图纸,根据施工图确定各种编号钢筋的绑扎顺序,做好各工种配合工作。内外层之间要设定位撑,确保钢筋间距,并采用同级混凝土垫块,控制好钢筋保护层,保证钢筋在混凝土中的有效截面。钢筋定位:为了保证钢筋准确定位,底板施工时,在混凝土
19、垫层上放设出底板边线及墙身的边线。根据图纸上钢筋编号的不同,按间距弹出底板下层钢筋位置线。插筋采用量间距画点定位法.上部柱、梁绑扎前都要使用经纬仪定位和复核,各线、点通过技术、质量验收无误后进行钢筋绑扎。底板钢筋由钢筋车间加工成半成品并挂牌,绑扎时,先施工锚脚加深部位的钢筋,然后由两个班组由两侧开始,共同由底板一端同步向另一端进行钢筋的排放,完成一层即进行验收,再施工另一垂直方向的上一层钢筋,此间穿插进行垫块和支撑的施工.上部结构的插筋,按照底板上的定位点插放,并使用定位筋点焊固定在底板钢筋上,在底板以上要绑扎道水平筋.钢筋绑扎:钢筋绑扎要严格按图纸施工,弯矩筋不能更换,更不能缺。梁箍筋要与主
20、筋垂直,弯钩要相互错开布置,防筋与箍筋的交叉点在拐角处应全部扎牢,其余部位用梅花法扎牢。板内双向受力钢筋网,就将钢筋全部交叉扎牢。钢筋绑扎完成,应由班组、项目部工程师对照图纸进行自检,自检合格后提请监理工程师复检,复检合格进行下道工序施工。3、混凝土工程本工程采用商品混凝土。 (1)混凝土浇筑在浇筑混凝土前,应详细检查仓内清理,模板、钢筋、构件、钢筋保护层垫块和有关其它浇筑准备工作等,按施工详图和规范的规定执行,并做好记录,在做到“三检之后通知监理工程师检查,经监理工程师同意后方可开始浇筑工作。混凝土浇筑应保持连续性,如因故中止且超过允许时间,应按工作缝处理。混凝土浇筑期间,如果发生表面泌水较
21、多,应及时清除,并研究减少泌水的措施。严禁在模板上开孔赶水,以引起漏浆.浇筑混凝土时要振捣到可能的最大密实程度后避免过度。每一位置的振捣时间以混凝土不再显著下沉、不出现气泡,并开始泛浆时为准,后徐徐提出,不留空洞。振捣操作应严格按规定执行。振捣器离模板的垂直距离不应小于振捣器有效半径的1/2,并不得触钢筋及预埋件。浇筑过程中,必须随时检查模板、支撑等稳固情况,如有漏浆、变形或沉陷,立即进行处理。相应检查钢筋的位置,如发现移动,必须及时校正。同时,及时清除粘附在模板面及钢筋上的灰浆。结构物设计的顶面混凝土浇筑完毕后,立即抹平,排除泌水,待定浆后再抹一遍,防止产生松顶和表面干缩裂缝。高程应符合施工
22、详图的规定。混凝土表面的所有缺陷应进行修补.立模浇筑的混凝土缺陷应在拆模后24小时内完成修补。确保蜂窝,凹陷或其它损坏了的有缺陷的混凝土,应及时通知监理工程师,取得监理工程师同意后方可进行处理,并需有详细的记载。修补时,应预先清除干净,再用砂浆、混凝土或规定的材料重新整补修饰.填补部分应加强养护,使之与周围外露混凝土表面融为一体,颜色接近,无明显痕迹,不应有收缩缝.(2)施工缝处理所有施工缝处理是一项十分细心踏实又十分重要的工作,现场派专人检查督促专人负责施工。所有施工缝面,人工轻凿表层乳皮及浮浆层,露出石子,并用钢丝刷刷清,水冲洗干净,浇筑前用水湿润,并刷水泥浆连结。(3)混凝土养护混凝土浇
23、筑完毕后,当立即使用覆盖物进行覆盖保温,避免冻伤及反复冻融,必要时采用搭设保温棚,采用煤炉取暖的保温措施.(4)混凝土检验现场混凝土质量检验以28天抗压强度为主,抗压试件的组数应按不同施工日期、不同施工部位、不同标号、不同配合比的混凝土分别制取试样一组。每一工作班至少成型一组.对混凝土原材料的检查资料以及混凝土抗压强度试验成果,应及时进行统计分析。 4、泵房的施工 4。1墙体工程施工 墙体为框架式结构,完成框架后用蒸压加气混凝土砌块填充,M10水泥砂浆砌筑,砌砖时先将砖充分湿润,砂浆要严格按照配合比下料,搅拌均匀,并确保其强度足够,砌外墙用外脚手架,砌内墙为可移动的框架或手架。为保证墙砖整齐均
24、匀,每隔15米或拐角处,设立皮数杆、挂线吊锤进行控制,要求作到灰缝饱满,厚度一致,墙体垂直、表面平整、灰缝横平竖直、上下错缝,一般按三顺一丁、梅花型砌筑.在构造柱处,要砌好马牙搓,埋好相关预埋件,水电、通信、消防也应及时配合土建作好管线预埋敷设。 4。2屋面施工 在施工屋面保温层和防水层前,应将基层板面的浮砂(渣)、杂物等清除干净,并充分浇水湿润(不得有积水),铺刷水泥浆一道,做好控制点,拉上控制线、绑设钢筋后,随即浇筑细石混凝土,混凝土应本着先远后近、先高后低的顺序原则进行,浇捣过程中随时检查混凝土的坍落度,并按规定做检验试块,一个分格缝范围内的混凝土必须一次浇筑完,不得再留施工缝。 混凝土
25、振捣泛浆之后,用抹子摸平(要使防水层的厚度和坡度一致),泛水处可用水泥浆做成圆弧形或钝角,在浇捣、振动或插捣混凝土时,必须严格保证钢筋间距及其位置的准确,钢筋网片要在混凝土上半部、混凝土收水初凝后,取出分缝木条,进行第二次压实抹平,并用水泥浆修补分格缝内的缺损部位,做到缝平、面整,等混凝土终凝前进行第三次抹压,要求做到表面平而光,不起砂、不起层、无抹板印痕,抹压时应尽量做到原浆抹平,不宜洒干水泥面抹平,混凝土终凝后,应很好的保养,待养护期到后再进行卷材粘铺。 铺贴时表面应清理干净、干燥,卷材搭接,接头应错开,搭接长度、宽度应符合规范要求,卷材粘贴牢固、表面平整,不得出现邹折,气泡、孔泡起鼓和翘
26、边,卷材坡度要均匀,排水畅通无积水。不渗漏,雨水口周围及女儿墙要封固严实。 4。3内、外装饰 外面的砂浆底层、结合层施工前,需对基底清理干净,并浇水充分湿润,作好标点、冲筋.施工时应掌握好平整度、垂直度,底层施工结束后,即可进行外墙涂料施工,施工时注意阳角阴角的角线,做到符合施工验收规范。内面粉刷用水泥砂浆打底找平,找底前做好灰饼,标筋以保证底层平整度,然后再抹面层砂浆,腻子两遍,待面层充分干燥后,刷上涂漆成活。 4.4门窗工程 门窗预埋件在砌墙及浇筑混凝土时埋入,塑钢门窗、铝合金门窗由专业厂家定制、安装。在墙体工程施工结束后安装门窗框,墙面粉刷结束后装上门窗、玻璃等,在施工期间应对成品进行保
27、护,以避免在运输、安装,施工过程中损坏或污染。门窗安装时按施工规范控制好门窗的平面和直角等,使门窗开关灵活,符合规范要求和设计要求。 4.5脚手架搭设 本工程脚手架全部采用钢管进行搭设. 1安全要求 1。1材料的规格和质量必须符合有关技术规定的要求。 1.2严格控制使用荷载,确保有较大的安全储备。 1.3立杆采用双立杆,内外立杆间距1.05米,纵向间距1.8米,步距1.8米。 1。4应有牢固的和足够的连墙点,以保证整个脚手架的稳定性。 1。5搭设过程中要及时设置联墙杆,斜撑、剪刀撑和必要的缆绳、吊索,避免在搭设中发生偏斜和倾倒。 1.6脚手板要铺满、铺平、铺稳并做好加固,不得有探头板。 1。7
28、搭设完毕后应分阶段进行验收,验收合格后方准使用。 1。8作业层的外侧面用密目式安全网进行围护。 1.9设置斜道以供人员上下,斜道上设置防滑条。 1.10架子工必须熟悉和严格遵守安全技术操作规程,佩戴和正确使用劳动保护用品. 1。11必须有良好的防电、防雷装置,可靠的接地装置,同时设置避雷装置。 1。12六级以及六级以上大风、大雪、雾霾等天气条件时,应暂停在脚手架上作业。 2基础要求 2.1脚手架地基必须平整夯实。 2。2立杆不能直接立在土面上,设底座或垫板,垫板厚度不小于50mm。 2.3脚手架地基应有可靠的排水措施,防止积水浸泡地基。 3搭设要点 3.1铺设垫木和安放底座: 3.2杆件搭设:
29、 搭设顺序为:基地100厚C20细石混凝土浇捣铺平摆放5cm厚的木板摆放扫地杆逐根树立杆,并与扫地杆扣紧装扫地小横杆即与立杆或扫地杆扣紧按第一步大横杆并与各立杆扣紧安第一步小横杆安第二步大横杆第二步小横杆加设临时斜撑杆(上端与第二步大横杆扣紧,在装设两道连墙杆后方可拆除)第三步(逐步搭设)大横杆和小横杆连墙杆接立杆加设剪刀撑铺脚手片。 3。3搭设杆件注意事项: 3.3.1按照杆件的搭设顺序和规定的构造方案及尺寸进行摆设。 3。3。2扣件拧紧程度要适当。 3.3。3及时与结构拉结或采用临时支顶,以确保搭设过程的安全. 3.3。4不合格的杆件和扣件不能用。 3.3。5随时校正杆件的水平和垂直偏差,
30、随时调整。 3。3。6搭设工人必须佩挂安全帽和正确使用保险带。 3。3.7未完成的脚手架,在每一收班时要保证架体稳定。 3。4扣件安装: 3。4.1连接大横杆的对接扣件,开口应朝架子内侧,螺栓向上,以防雨水进入。 3.4.2装螺栓时应将根部放正和保持适当的拧紧程度,这对脚手架的承载能力、稳定和安全影响很大,因此,要求扭矩力控制在3940N.M,最大不得超过59N.M。 4拆除注意事项 4。1划出工作区域标志,禁止闲人进入。 4.2严格遵守拆除顺序,由上而下,先绑的后拆,后绑的先拆。一般是先拆栏杆,脚手板和剪刀撑,或拆小横杆、大横杆和立杆等. 4.3统一指挥,动作协调,当解开与另一人有关的结扣时
31、,先告知对方,以防坠落.4.4工具及材料应用滑轮和绳索运送,不准乱扔,以防伤人。5、水泵安装5.1安装前准备工作5。1。1安装前取得设计单位的施工图纸和制造厂家的设备装配图,安装使用说明书,出厂合格证书,出厂检验记录,设备发货明细等有关技术资料,并进行核对,然后编制施工工艺,进行详细的技术交底工作;5.1.2根据所制定的机组安装方案,准备所需的工具、量具、设备和加工件等;5.1.3清理安装现场,复核预留预埋件尺寸和砼基础,做好设备开箱检查清点和接收工作.5。2基础准备工作及对基础的要求5.2.1基础验收检查:泵组安装前,先对泵组砼基础进行检查,对超差的基础进行修复或采取其它措施予以处理。主要工
32、作是检查砼基础的几何尺寸、位置、高程,地脚螺栓孔位置、尺寸、深度、倾斜度,基础本身质量、表面质量等;5.2.2在基础上放线,确定安装位置:按泵房工艺平面设计图纸,依据建筑物基准轴线来确定泵组的纵横向基准线。以建筑物和结构标高线或标高点为标高基准点来确定安装标高。在基础上确定安装基准线,核对与机组安装有关的基础几何尺寸,预留孔洞的相互位置及与基准轴线的位置偏差,机组本身相关尺寸是否与设计图纸相符等; 5。2.3基础的处理:在基础验收和放线后,对基础表面应进行处理,以保证安装的精度要求,基础表面视安装精度要求,砼表面修整至 20mm/m以内,地脚螺栓孔洞内的垂直度,应使地脚螺栓能够无阻碍的在设计位
33、置的孔洞内垂直放置。另外,要清洗基础表面地脚螺孔内的碎砼及其他杂物,清理干净后,保护洞口。5.2。4基础垫板设置:为保证基座有足够的承压面积并满足其在调平过程中的要求,在基础施工时应在机组基础面设计标高线以下、地脚螺栓左右位置设置基础垫板。基础垫板平面平整度应符合要求,在预埋过程中用水平仪找平,用角钢或其他型钢支撑稳定.预埋前,按照设计位置把预埋孔口切割下来。在砼浇筑时,要注意垫板不要被碰撞移位。5。2。5埋设地脚螺栓:泵组机座由地脚螺栓紧固,因而地脚螺栓埋设的质量直接影响到泵组的运行安全。在埋设过程中,必须使地脚螺栓位置偏差符合设计要求,放入地脚螺栓孔内保持垂直状态。螺栓顶部高程和埋深应与设
34、计标高和埋深相符合,偏差不大于0+2mm,确保螺栓不致倾斜。待地脚螺栓埋设,精度符合达到要求,二期砼强度达到要求后,就可以开始机组安装.5.2。6基础板的设置:如机组到货没有底座,则应设置基础板,在基础板下,每个地脚螺栓孔两侧各放置一对反向搭叠的斜垫铁,斜垫铁的斜度1/50,用两块垫铁搭接的长度变化来调整基础板的水平和标高。在实际调整中,斜垫铁的搭接面积应不小于总面积的70%.5。3水泵的安装5。3.1水泵与基础板装配后,利用起重设备将水泵整体吊装就位。水泵机座地脚螺栓孔对准地脚螺栓缓慢落下,直至放在基础垫板上面已事先放好的斜垫铁上,螺栓初拧后,卸取吊装索具;5.3.2水泵就位后,首先找正水泵
35、的水平位置,按照安装基准轴线和中心线对正。然后利用斜垫铁将水泵高程调整至设计高程并校核其水平度,中心线方向将进出水口法兰垂直度调整好,轴线方向使水泵轴水平;5.3。3水泵的水平位置度及高程调整好以后,接下来就是安装精度的复核。将地脚螺栓依次对称全部紧固,再复测所有控制数据,并作记录。如超过允许误差范围,则应对所测数据研究后,松开地脚螺栓再重新调整,直至所有控制数据在地脚螺栓紧固状态下均符合质量标准,再把地脚螺栓按要求拧紧,将最终检测进行记录;5.3.4整完全合格后,在水泵基座与基础板上钻铰定位销孔,打入定位销,把基础垫板、斜垫铁、基础板相互之间焊接牢固.5。4电机的安装5.4。1将电机与基础板
36、装配好,吊起后底座螺孔对准地脚螺栓落下,放在已配置好的斜垫铁上。电机位置和高程的调整,应服从于电机轴与水泵轴同轴度的调整要求;5.4.2根据图纸要求,精确控制两轴端或两半轴联轴器的距离,使其控制在允许偏差范围内;5。4.3把千分表固定在电机轴头或联轴器上,依次紧固电机地脚螺栓后,转动电机轴,测量两轴头的不同轴度,根据上述分析结果,松开地脚螺栓,调整斜垫铁高度和电机平面位置,再重新拧紧螺栓,测量同轴度。如此反复操作使电机与水泵同轴度控制在允差范围内;5.4。4电机调整合格后,按要求将电机座地脚螺栓和其它装配螺栓依次对称拧紧,重新复核其精度无误后,钻铰定位销孔,打入定位销钉,最后把基础垫板、斜垫铁
37、和基础板之间点焊牢固;5。4.5电机单机空载试运转合格后,连接联轴器;5。4。6机组安装完成后,清理砼基础表面油污等,浇筑二期砼至设计标高。5.5泵组的试运转进行泵组试运转工作,首先应建立试运转工作组织系统,确定组织系统各岗位的职责范围,制定试运转的纪律及规章制度,做好试运转前的准备工作.机组试运转前,首先将冷却润滑等系统安装完毕。工艺管路油路和检测装置按设计图纸和机组装配图纸安装,再把机组所有安装部位重新检查一遍.准备工作一切就绪后进行试运转,其程序为: 5.5.1电气设备送电启动;5。5。2辅机启动:检查辅机运行情况及各部位是否正常运行;5.5。3机组启动:开机前再次检查各部位油脂填充情况
38、,然后空载启动,检查电机,水泵各部位是否正常,空运转时间 20min.负荷试运转机组启动后,要随时定时检查油位是否正常,检查机组振动情况;水泵机组在运行过程中有下列情况之一者,应紧急停机检查:(1)轴承温度突然增高;(2)机组有异常音响;(3)机组振动突然增大。5.5。4停机:负荷运行停机注意水泵是否倒转,切断电源后,辅机也逐一停机。5。6试运行期间的安全操作注意事项及措施:(1)设备运行时,联轴器等转动部件应有防护装置; (2)辅机检修工作应在停机做好安全措施后方可进行;(3)做好消防工作。6、泵站电气安装(1)、高低压开关电器设备的安装1高压开关电器设备安装1.1施工流程图设备检查二次搬运
39、基础型钢制安母线配置一次回路接线二次回路接线试验调整送电运行验收1。2配电柜检查配电柜到货后,检查各零部件数量及规格是否与发货单及设计要求相符,并检查外包装是否破损,各零部件是否损伤或遗失. 1.3柜体的安装 柜体基础处理:按设计要求的尺寸下料焊接,预埋于砼表面,使基础型钢与建基面相平。柜体,柜内设备与各机件连接牢固。单独或成列安装时,其垂直度,水平偏差,柜面偏差,柜间接缝,按照施工规范的规定进行安装。 1。4母线配置 1.4。1检查生产厂家的母线配置是否齐全,规格型号是否符合设计要求,外观是否无损伤; 1.4。2柜内软母线连接无扭结、松股、变形、锈蚀。软母线端头用线耳压紧; 1。4.3柜内硬
40、母线连接采用镀锌螺栓在搭接面压紧; 1.4.4固定绝缘子; 1.4。5涂刷相线分别漆(黄、绿、红、黑)。 1.5一次回路接线 1.5。1将母排固定于绝缘子上,用螺栓连接母排,母排与高压柜的接线端部用螺栓压紧。 1。5.2将高压电缆(电缆头厂家已制作好)通过电缆桥架从底部预留孔穿过,用螺栓连接与相的端子上. 1。5。3检查无误涂刷相线分别漆(黄、绿、红、黑)。 1.6二次回路接线 1。6。1按图施工,接线正确; 1.6。2导线与电气元件间采用螺栓连接,插接,焊接或压接牢固可靠; 1.6.3柜内的导线不能有接头,导线无损伤;电缆留有备用芯数. 1.6.4电缆芯线和所配导线的端部套装标明其回路编号,
41、编号正确,字迹清晰不易脱色; 1.6。5配线整齐,清晰,美观,导线绝缘良好,无损伤; 1.6.6每个接线端子的每侧接线为一根,不超过两根。插接式端子,不同截面的两根导线不接在同一端子上;对于螺栓连接端子,当接两根导线时,中间加平垫片; 1。6.7二次回路接地设有专用螺栓,用于连接门上的电器等可动部位的导线采用多股软导线,敷设长度留有适当裕度。 1。6。8线束外套塑料管加强绝缘层,与电器连接时,端部绞紧,终端加线耳或搪锡,不松散,断股。在可动部位两端用卡子固定。 1.6.9引入柜内的电缆排列整齐,编号清晰,避免交叉,固定牢固,不使所接的端子排受到机械力:铠装电缆在进入柜内后,将钢带切断,切断处的
42、端部扎紧,将钢带接地;柜内的电缆线,按垂直或水平有规律地配置,不任意歪斜,不交叉连接,备用芯长度留有适当余量;电压等级不同的用电回路不使用同一电缆,不同电压等级的电缆,分别成束分开排列. 1.7试验调整 高压电气柜在安装完毕后,进行耐压试验,试验合格后进行通电检查,在无负荷的情况下,各控制按钮反复操作三次,三相电流平衡,电气元件无异常。各开关元件动作准确可靠,各仪表指示正确。在有负荷情况下,检查各用电器电压、电流是否正常,有无异常发热现象,有无异常杂音,各用电器工作是否正常,作好检查记录.对有问题的电器进行返修或更换,然后重新检查试验。 (2)低压开关电器设备安装 2。1施工流程图 设备检查二
43、次搬运基础型钢制安母线配置一次回路接线二次回路接线试验调整送电运行验收 2。2配电柜检查 配电柜到货后,检查各零部件数量及规格是否与发货单及设计要求相符,并检查外包装是否破损,各零部件是否损伤或遗失。 2。3柜体的安装 基层型钢安装:按设计要求的尺寸下料焊接,预埋与砼表面,使基础型钢与建基面相平。柜体,柜内设备与各机件连接牢固。单独或成列安装时,其垂直度,水平偏差,柜面偏差,柜间接缝,按照施工规范的规定进行安装。 2。4母线配置 2。4。1检查生产厂家的母线配置是否齐全,规格型号是否符合设计要求,外观是否无损伤; 2。4.2柜内软母线连接无扭结、松股、变形、锈蚀。软母线端头用线耳压紧; 2。4
44、.3柜内硬母线连接采用镀锌螺栓在搭接面压紧; 2。4.4固定绝缘子; 2。4。5涂刷相线分别漆(黄、绿、红、黑)。 2。5一次回路接线 2.5.1将母排固定于绝缘子上,用螺栓连接母排,母排与高压柜的接线端部用螺栓压紧; 2。5。2将低压电缆通过电缆桥架从底部预留孔穿过,电缆头用相的线耳压紧,将线耳用螺栓连接与相的接线端子上; 2.5.3检查无误涂刷相线分别漆(黄、绿、红、黑)。 2.6二次回路接线 2.6.1按图施工,接线正确; 2.6.2导线与电气元件间采用螺栓连接,插接,焊接或压接牢固可靠; 2.6.3柜内的导线不能有接头,导线无损伤;电缆留有备用芯数; 2.6。4电缆芯线和所配导线的端部
45、套装标明其回路编号,编号正确,字迹清晰不易脱色; 2.6。5配线整齐,清晰,美观,导线绝缘良好,无损伤; 2.6。6每个接线端子的每侧接线为一根,不超过两根。插接式端子,不同截面的两根导线不接在同一端子上;对于螺栓连接端子,当接两根导线时,中间加平垫片; 2.6。7二次回路接地设有专用螺栓,用于连接门上的电器等可动部位的导线采用多股软导线,敷设长度留有适当裕度; 2.6。8线束外套塑料管加强绝缘层,与电器连接时,端部绞紧,终端加线耳或搪锡,不松散、断股,在可动部位两端用卡子固定; 2。6.9引入柜内的电缆排列整齐,编号清晰,避免交叉,固定牢固,不使所接的端子排受到机械力:铠装电缆在进入柜内后,
46、将钢带切断,切断处的端部扎紧,将钢带接地;柜内的电缆线,按垂直或水平有规律地配置,不任意歪斜,不交叉连接,备用芯长度留有适当余量;电压等级不同的用电回路不使用同一电缆,不同电压等级的电缆,分别成束分开排列。 2.7试验调整 低压电气柜在安装完毕后,进行耐压试验,试验合格后进行通电检查。在无负荷的情况下,各控制按钮反复操作三次,三相电流平衡(为零),电气元件无异常。各开关元件动作准确可靠,各仪表指示正确。在有负荷情况下,检查各用电器电压、电流是否正常,有无异常发热现象,有无异常杂音,各用电器工作是否正常,作好检查记录。对有问题的电器进行返修或更换,然后重新检查试验. (3)、照明电器设备 1安装技术要求 工作照明采用380V/220V电压,中性点直接接地的三相四线制系统,灯具电压为220V。电气照明装置的施工按照电气装置安装工程照明装置施工及验收规范.(GB50259-2006)的规定执行。 2灯具的安装 2.1安装步骤:灯具检查测量放线安装固定检查试亮. 2。2所有灯具进场先报监理审查,允许后方可进场。然后检查灯具的质量是否符合设计要求和施工规范的规定。 2。3根据设计图纸准确测量放线。 2.4双管荧光灯用冲击钻打眼用50mm木螺丝固定,应急灯先安装底板,然后
