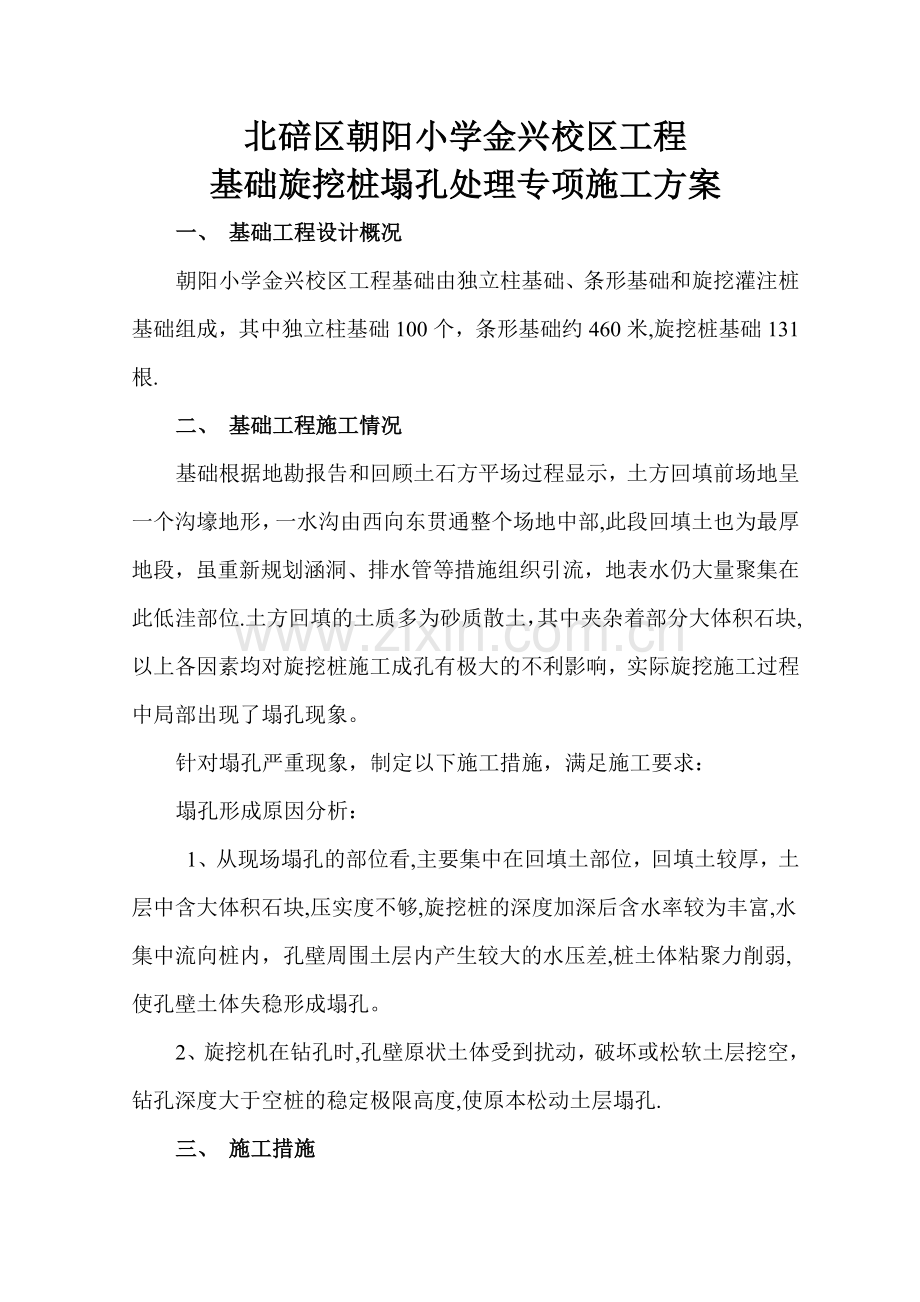

旋挖桩塌孔处理施工方案.doc

北碚区朝阳小学金兴校区工程
基础旋挖桩塌孔处理专项施工方案
一、 基础工程设计概况
朝阳小学金兴校区工程基础由独立柱基础、条形基础和旋挖灌注桩基础组成，其中独立柱基础100个，条形基础约460米,旋挖桩基础131根.
二、 基础工程施工情况
基础根据地勘报告和回顾土石方平场过程显示，土方回填前场地呈一个沟壕地形，一水沟由西向东贯通整个场地中部,此段回填土也为最厚地段，虽重新规划涵洞、排水管等措施组织引流，地表水仍大量聚集在此低洼部位.土方回填的土质多为砂质散土，其中夹杂着部分大体积石块,以上各因素均对旋挖桩施工成孔有极大的不利影响，实际旋挖施工过程中局部出现了塌孔现象。
针对塌孔严重现象，制定以下施工措施，满足施工要求：
塌孔形成原因分析：
1、从现场塌孔的部位看,主要集中在回填土部位，回填土较厚，土层中含大体积石块,压实度不够,旋挖桩的深度加深后含水率较为丰富,水集中流向桩内，孔壁周围土层内产生较大的水压差,桩土体粘聚力削弱,使孔壁土体失稳形成塌孔。
2、旋挖机在钻孔时,孔壁原状土体受到扰动，破坏或松软土层挖空，钻孔深度大于空桩的稳定极限高度,使原本松动土层塌孔.
三、 施工措施
1、在钻孔之前，仔细查看地勘报告，了解土质及岩层的分布情况,参照超前钻报告预估钻孔深度，根据预估深度下料制作钢筋笼.
2、旋挖桩在钻孔时，钢筋笼随时准备好,待桩底清理干净后,经现场监理验收合格和收方后,立即下钢筋笼浇筑砼。
3、旋挖桩在钻孔时，如发现塌孔现象,立即上报监理和甲方工程部，时刻注意塌孔的严重程度，如塌孔现象不严重，继续下钻，钻至岩层，满足设计嵌岩深度要求，在下钢筋笼之前，增加清孔的次数,检测沉渣的厚度，满足规范要求，方可下笼;
如塌孔现象较为严重,旋挖机选用大200直径的钻头钻至老土层后,老土层至塌孔部位用C20砼进行回灌，稳定桩身四周土层，再次钻孔时形成护壁砼,等待24小时后重新钻孔，下钢筋笼浇筑砼。
4、旋挖桩成孔后如遇地下水丰富,污水泵无法抽干时,采用水下混凝土浇筑，水下混凝土等级C30P6.
四、需甲方工程部配合工作
1、旋挖桩施工存在较大的掉渣和塌孔风险,所以旋挖施工完成后应立即收方浇筑混凝土，所以甲方成本部应配专人跟踪收方。
2、旋挖塌孔后，甲方需配合对塌孔回灌部位收方,形成收方数据。
3、对采用水下混凝土浇筑的桩孔收方认定。
南部县锦兴建筑安装工程有限公司
朝阳小学金兴校区项目部
2018年7月18日
