泉州泰禾广场B2地块16#～18＃楼
标准化项目观摩策划书
中城建设有限责任公司
泰禾广场B2地块 项目部

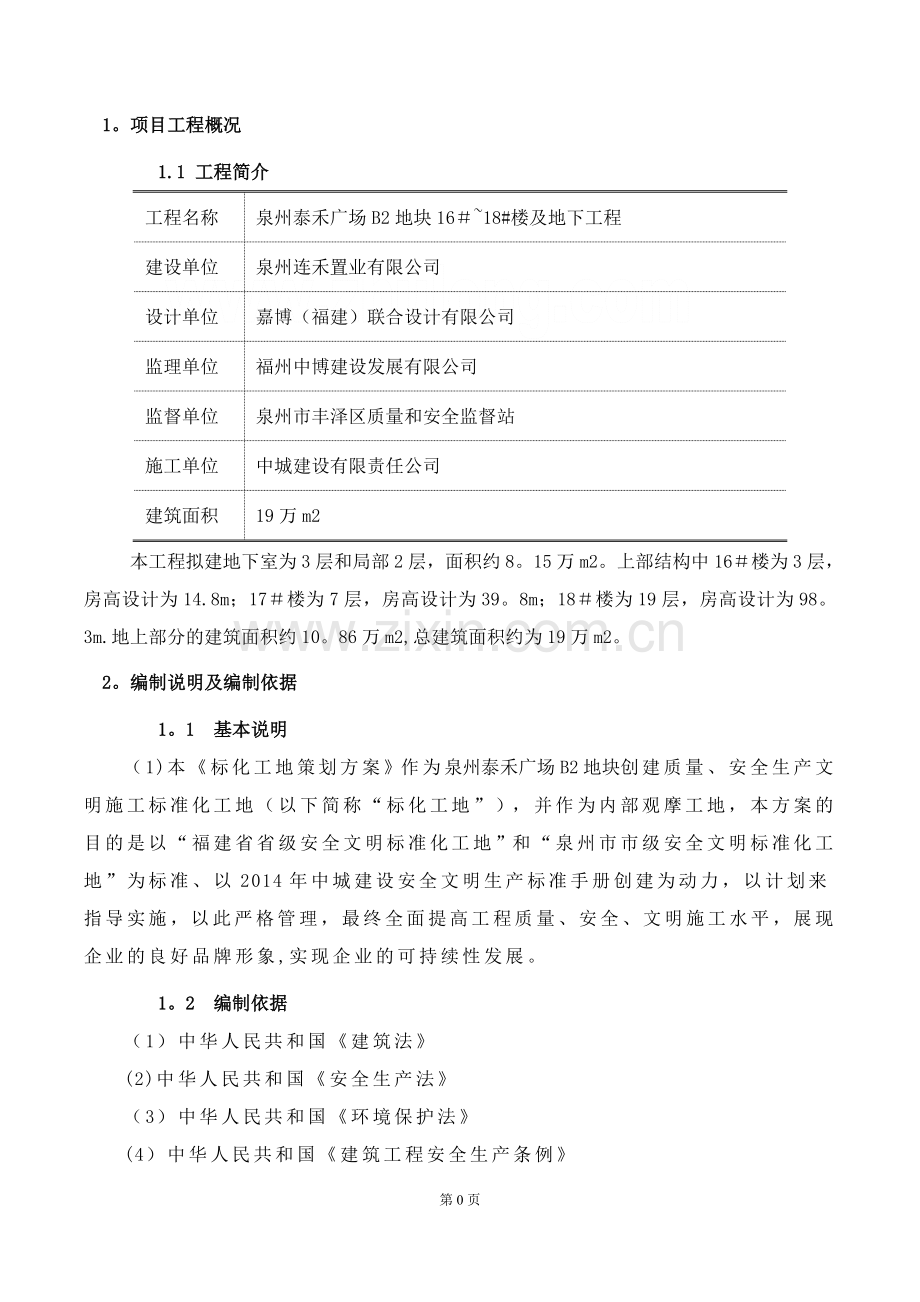

1。项目工程概况
1.1 工程简介
工程名称
泉州泰禾广场B2地块16＃~18#楼及地下工程
建设单位
泉州连禾置业有限公司
设计单位
嘉博（福建）联合设计有限公司
监理单位
福州中博建设发展有限公司
监督单位
泉州市丰泽区质量和安全监督站
施工单位
中城建设有限责任公司
建筑面积
19万m2
本工程拟建地下室为3层和局部2层，面积约8。15万m2。上部结构中16＃楼为3层，房高设计为14.8m；17＃楼为7层，房高设计为39。8m；18＃楼为19层，房高设计为98。3m.地上部分的建筑面积约10。86万m2,总建筑面积约为19万m2。
2。编制说明及编制依据
1。1 基本说明
（1)本《标化工地策划方案》作为 泉州泰禾广场B2地块创建质量、安全生产文明施工标准化工地（以下简称“标化工地”），并作为内部观摩工地，本方案的目的是以“福建省省级安全文明标准化工地”和“泉州市市级安全文明标准化工地”为标准、以2014年中城建设安全文明生产标准手册创建为动力，以计划来指导实施，以此严格管理，最终全面提高工程质量、安全、文明施工水平，展现企业的良好品牌形象,实现企业的可持续性发展。
1。2 编制依据
（1）中华人民共和国《建筑法》
(2)中华人民共和国《安全生产法》
（3）中华人民共和国《环境保护法》
(4）中华人民共和国《建筑工程安全生产条例》
（5）《建筑施工安全检查标准》JGJ59—2011
（6)《危险性较大工程安全专项施工方案编制及专家论证审查办法》（建质［2004］213号）
(7）《建筑施工安全生产标准化考评暂行办法》建质„2014‟111号
（8）《福建省建筑安全生产管理办法》福建省政府令106 号
（9）《福建省建筑施工安全质量标准化示范工地申报考核办法》
（10）《福建省建筑施工安全生产标准化考评实施细则》（暂行）
（11）《福建省建筑施工安全文明标准示范图集》闽建［2014]18号
（12）《福建省建筑施工安全防护制作安装标准示范图集》、《福建省市政工程施工标准化管理指南》
(13)《泉州市建筑工程安全文明施工标准化示范图例》等。
（14) 《2015年泉州市建筑工程质量安全工作要点》泉建建〔2015〕20号
（15）建筑施工安全生产标准化优良项目考评工作的通知(泉建建[2015］ 28号)
（16）2014年中城建设安全文明生产标准手册
3。 创建标准化工地施工组织管理
3。1创建单位
主办：泉州丰泽区市建设局
协办:泉州市丰泽区建设工程质量安全监督站
泉州市丰泽区建设工程质量安全监督站
承办：中城建设有限责任公司
3。2承办单位领导小组
组 长:胡海清
常务副组长:王巨海、倪子斌（分公司经理）
副组长：陈时武、黄波（项目经理）、王树斌（分包现场负责人）
组 员:钱小明、黎传寿、李永航、伊明强、胡博、邦有祥
为了确保此项工作有条不紊的进行,将相关工作落到实处,在领导小组下成立六个工作小组，相关人员如下：
1、工程质量组：
组长：胡博
组员：陈崇宝、汪桂函、郑培敏
2、安全管理组：
组长：邦有祥
组员：曾军、林惠庭
3、材料设备组:
组长：齐长青
组员：蒋赐忠、文小军
4、技术管理组：
组长：钱小明
组员：黄金忠、许爱国
5、宣传与后勤组：
组长：张子德
组员：刘开万、林清松
3。3主要工作实施节点时间安排
（1） 临建观摩区：2016年5月20日-2016年6月10日共20天。
（2） 样板展示体验区：2016年5月20日-2016年6月10日共20天。
（3） 现场实体观摩区:2016年5月20日—2016年6月10日共20天。
项目部按此时间节点要求,另编制详细的分工表,包括现场的引路讲解人员,这些人员应提前确定下来。明确分工内容、责任人和完成时间，并规定每天下午5点半根据分工表检查当天工作完成情况。
4。创建标化工地工作目标
4.1 安全管理目标指标
无重大安全（火灾、卫生、机械等）责任事故.
(1）死亡率为0；重伤以上的安全事故发生率为0。
（2)职业病预防控制率100％。
（3)轻伤负伤率控制在0。2%以内.
（4)重大职业健康安全危害事件为零.
(5）各阶段评价达到《建筑施工安全检查标准》（JGJ59—2011）的优良以上标准。
4。2质量管理目标
4。2。1。质量创优目标：
确保工程质量泉州《刺桐杯》.
4。2。2目标分解及主要质量控制点
为保证该质量目标的实现，确保达到《刺桐杯》工程，各分部工程质量目标确定为优良，具体指标为:
分项工程合格率100%，优良率95％以上； 分部工程合格率100％，优良率100％.
结构泉州市“刺桐杯”优质工程;单位工程合格率100％，达到《刺桐杯》优质工程标准.
4。3 标化工地目标和观摩指标
确保达到泉州市级安全生产文明施工标准化工地，并争创福建省级安全生产文明施工标准化工地，作为区和公司的标准化工地观摩项目。
5. 总体实施方案策划
5.1.现场安全文明施工观摩
5。1。1临建标准化
标准化工地现场管理应以“科学规划、规范整齐、环保达标、整体和谐”为原则，制定生产设施、生活设施、生产过程、环境保护等方面标准及操作规程，并以标准和规程为抓手，全面实现施工现场标准化.
5。1。1。1施工现场封闭管理和其它设施
（1） 工地大门（主要用于正门)
正面
背面
注:1、材质:大门钢结构骨架+铁皮+灯布；
2、色彩为天蓝（C100，M12,Y0，K0，)门柱蓝底白字。
3 、门柱、大门、大门顶部字体全更改方正大黑简体。
4。大门内侧设置减速带（兼做挡水带），大门内侧50cm处划200mm
宽黄色油漆警示线，实行“黄线"管理.
·
（2）施工出入口设门卫岗亭，主出入口设施工人员进出专用通道，安装摄像头及刷卡式出入口管理系统。
（3）门卫室应位于大门出入口处，墙体材料可采用轻质活动房，门卫室内设办公座椅、应急照明灯等，门上须悬挂或粘贴门牌，张挂”门卫制度牌"、”安全警示牌"等,门卫室应配备专职门卫人员，建立人员出入登记和门卫交接班制度.门卫配备一定的安全赗,用于来宾参加和检查.
（4）减速带
在冲洗池边（办公室前)设置减速带，采购成品。
（5）仪容镜
施工出入口设置仪表镜，用以提醒职工正确着装规范和正确使用安全防护用品.
(6)门处设车辆冲洗池
施工出入口设高压冲洗设备,且大门内侧设排水沟(断面尺寸300×300mm，上盖条形雨篦子)和三级沉淀池（池体容积不小于2m3,并加盖子)。
（1）冲洗平台
【基本要求】
1 )冲洗平台为下沉式轻钢混凝土结构，冲洗平台处配置不少于两部
380V电压的高压水枪。冲洗平台宜设置在场地狭窄，场区道路硬化较
好的施工现场.
2）冲洗平台基槽深度不小于300mm。长度不小干5m，宽度不小于
3.5m.平台底部硬化找平，设置不小于3%的排水坡度，冲洗平台用工字
钢排列罩盖，四周搭接的混凝土强度不小于C30，搭接宽度不小于300mm,厚度不小于220mm。在合理部位设置宽度不小于200mm的排水沟，与沉淀池相连。
(7)下沉车辆清洗过水池
过水池宽度不小于3。5米，长度不小于6米根据现场进行调整，采用C35等级的混凝土浇筑,过水池边设沉淀池，沉淀池应采用不小于120mm的砌块砌筑,用水泥砂浆抹面找平。
沉淀池口采用铁蓖或混凝土盖封闭。
2）沉淀池不少于两级沉淀,长度不小于1.5m,宽度不小于1。2m，一级沉淀池深度不小于1m,二级沉淀池深度不小于1。5m。有效沉淀深度不小于400mm.
3）沉淀池与市政污水管网相连.施工废水、雨水排放的沉淀池应与生活污水排放的沉淀池分开设置。
（7）扬尘雾炮机
在大门设置扬尘雾机，控制好大门入口处的扬尘。
（8)监控系统
为及时掌握施工现场的形象进度，切实加强对施工现场的监管力度，确保安全生产、文明施工贯穿于施工全过程，加强防盗，决定在施工现场安装视频监控系统
现场安装监控系统，在围墙上、主要出入口,塔吊安装摄像头.
(9） 围墙
工地围墙由甲方广告墙和我方砖砌围墙、围挡组成。
1)工地周边建设单位已安装广告围墙同B1地块。
2)砌体外墙（规格： 高度为 1。8-2.5 米，颜色为白色,其中围墙上端 0。2米高,下端 0。3 米高,为蓝色。）
3）彩钢外围挡:
围档立柱为 40×40×2(mm)角钢,面板为压型钢板或彩钢板,用于非主要干道路边及不显眼处的现场外圈围挡。施工现场非临近市政马路采用。
彩钢板围挡基础尺寸与做法由项目根据现场实际情况经计算确定；砌体围墙和彩钢板围挡应满足抗台风要求，确保坚固稳定。围墙外侧粘贴政府公益宣传广告画面和政府有关宣传，围墙顶端每间隔30m安装照明灯具。
5。1.1。2现场道路和场地硬化
施工出入口和道路采用C30砼硬化，厚300mm,道路宽度不小于6m,转弯半径不小于12米；施工区域采用C25砼硬化，并组织洒水车洒水、降尘及人员定时保洁。
5.1。1.3办公区
（1） 旗杆
在项目部办公室前设立国旗、集团公司旗，国旗旗杆应符合《国旗法》要求,砌旗柱台，旗杆底座尺寸为3。6x0.7x0.4m；
旗台为钛金球面字,字体为方正大黑体.
公司旗帜做法如下:
(2）办公室
现场只布设甲方及我部管理人员办公区,即位于场地东南角晋江大桥一侧，占地面积约645㎡，搭设面积为1450㎡,办公楼应使用阻燃石棉彩钢板搭设的活动板房，内净高不 低于2.5m;办公室的人均使用面积不宜小于4㎡,会议室使用面积不宜小于36㎡.工程部、会议室、医务室设在办公楼的底层.
办公室内部主墙面悬挂“各级人员安全生产责任牌”、“各级人员岗位职责牌”、“项目部管理人员值班表"等公司标牌。
(3）会议室
色彩：内外墙面、顶棚均为白色，地面铺浅色玻化砖；
会议桌选用为普通会议桌拼成,上面需覆盖厚质蓝色台布，中间放花坛。配备足够数量的会议椅；内部主墙面悬挂公司：企业名称,并于左右两边设置安全目标、质量目标;会议室配备投影仪，作为会议和培训、交底会使用。
并在其余三侧墙面悬挂
1)三幅企业代表作、本工地效果图、
2）项目部主要管理人员及组织机构框图、施工总平面图
3）施工总进度计划
4) 安全领导小组名单、安全生产目标。
5）质量领导小组名单、质量管理目标。
6）其他一些管理制度
（4）卫生室
因项目较大，和甲方联系当地卫生管理，协调医院建立共建单位，派医生定期或不定期驻点,并对现场急救人员进行培训。
现场主出入口处设配备担架一副、氧气袋一个,塑料袋四个、急救箱一个（内有常用急救药品）。
医疗器材应以简单和适用为原则，保证现场急救的基本需要，并可根据不同情况予以增减，定期检查补充，确保随时可供急救使用。
施工现场配备急救人员，并经卫生部门培训掌握常用的止血方法、人工呼吸等措施，并会使用简单的急救器材。
【参照图片】
(5） 厕所
卫生间采用滑地砖地面, 目卫生间内墙面300mm以下可贴 300×300白色防滑面砖)， 蹲位间隔板高度 900mm，洗手池采用花岗石成品。
【参照图片】
高层建筑施工超过 8层以后，每隔 2层应设置临时成品小便斗，接临时排污管或放置水桶定期处理.
【参照图片】
（6）文化活动室
现场设置文化活动室（建筑面积不小于20m2），并订购报刊杂志，以丰富职工业余文化生活。
（7)停车场
现场设置2500×5500的停车位,用黄漆标识。
【参照图片】
现场设置工人摩托车停车棚，材料：高度2。5m、上口设置0。7m高通长蓝底白字宣传标语、50mm方管、彩钢板.
【参照图片】
0.7m

5。1。1。4标养室、测温箱
标养室制作成集装箱式,便于周转,节省资源、节约土地，
【参照图片】
5.1。1。5茶水亭、吸烟室
因施工场地较大，现场设置茶水亭兼吸烟室,用型钢进行组装.
现场设置开水器（功率不小于5KW)及保温桶（容积不小于0.2m3)，向职工免费供应茶水（根据施工作业人数确定其布置数量），在茶水边设置洗手池，并配备必要的消防器材。
【参照图片】
5.1。1。6现场标牌和宣传
(1)企业文化墙
在入大门口设置企业文化墙，材料：钢结构、镀锌板、550喷布,根据现场是种植草皮和花盘相结合.
【参照图片】
（2）安全宣讲台图牌
因场地有限，可在企业文化墙前增加安全宣讲台，讲台采用砖砌筑后抹灰。
【参照图片】
(3）“七牌一图”展示牌
主要为:工程项目简介及质监举报电话牌、工程项目责任人员牌、安全生产制度牌、消防保卫制度牌、环境保护制度牌、工程创优牌、文明施工牌和工地施工总平面布置图。
单板尺寸为150×120cm。面板为白底钢板，字体为黑体字，标题字用红色，且字号要比内容的字号大，内容字用艳蓝色，角钢固定, 一般情况下，“七牌一图”要放在进入工地的入口处。
(4）宣传
1）宣传栏：（每面1200×2000mm),选用不锈钢板焊接而成一般含安全宣传、施工质量、光荣榜、劳动竞赛、卫生评比等.
2)宣传标语口号、画册
项目统一按公司和地方政府的专用标语制作，蓝底白字（黑体字)，非特殊要求时不用红条幅，安全质量标语主要悬挂在楼面较低处或通道两侧，重点是企业文化和建设理念、建设目标等宣传、安全施工和质量施工标语
3) LED显示屏
施工主出入口(门卫）醒目位置设LED显示屏(不少于2。5m2),用于播放施工现场重大事件及安全生产文明施工教育培训资料。
【参照图片】
3）安全文明施工和环境保护漫画和图画展
围墙、安全通道、施工现场张贴安全文明施工漫画，以寓教于乐的方式提醒职工注意施工现场的安全文明施工。
（6）安全违章处罚警示栏
专门公示用于班组和工人违章处罚的公示，制作同宣传栏
（7)主要管理人员在场监督牌
在办公区设置每天在职的考勤牌,了解当天主要管理人员的在在职情况。
（8）现场指示标牌
包括进、出观管区和观摩区指示牌，进、出管区指示牌一般在临近道路设置，标识现场工点的名称，并用箭头标识位置.在管段附近公路的醒目位置，要搭建彩门。观摩区指示牌沿观摩线路进行设置。
施工现场应设置导向牌，主要包括宿舍 区、办公区、食堂、卫生间等;
2、 材质:不锈钢管支撑架，牌面为薄铁板,蓝标、黑字，导向牌内容字体为黑色，箭头为红色（只能朝左右方向）。
(9）安全警示牌、形象进度牌、配合比牌的制作，用直径为40mm的钢管加拐角作边框,面材用2mm钢板;施工标牌为白底,做2cm宽的艳蓝色边框，字体为黑体，字的颜色为艳蓝色;尺寸为90×60cm（长×高)，安装标牌底边高度距地面为1.20m.
（10）施工配合比牌：注明理论配合比、施工配合比、强度标号、规格.
根据下图由广告公司完成.
（11)材料牌：要求每种材料均有，其内容为材料名称、产地、规格、状态.
材料标识牌面采用市场采购的成品塑料材料，专人填写和擦洗，保持洁净.
堆放区牌，采用喷绘，尺寸：宽1m，高0。5m
（12)提示和警示标志
均采购成品标志牌。
（13)各种场所操作规程牌
施工工艺牌分室内和室外两种，尺寸一般为室内牌60×80cm、室外牌80×120cm；室内牌用挤塑，室外用白铁皮制作，白底红字,字的大小根据内容确定。
操作规程牌有:各种仪器操作规程，如测量仪器、试验仪器等；各种车辆、机械设备操作规程，根据内容确定购买成品的。
（14）建筑用地和建筑规划牌
在现场主大门边设置建筑用地和建筑规划牌。
(15) 重大危险源公示牌
施工主出入口施工人员专用进出通道处设置每日重大危险源公示牌（公示牌采用不锈钢架体安装），公示牌中应标明重大危险源部位名称、涉及危险源及不利环境因素、风险度、采取的控制措施、现场监护人及其联系电话等内容。
规格：1200＊2400mm，户外车贴，不锈钢骨架，5公分不锈钢包边。
（16）民工工资支付情况公示牌
施工主出入口施工人员专用通道处设置民工工资支付情况公示牌（公示牌采用不锈钢架体安装），公示牌中应标明班组名称、按合同约定本月应支付民工工资、本月实际支付民工工资、截止本月累计支付民工工资、监督人及其联系电话等内容。
(17）安全违章处罚警示栏
专门公示用于班组和工人违章处罚的公示。
（18）主要管理人员在场监督牌
在办公区设置每天在职的考勤牌，了解当天主要管理人员的在在职情况。
5.1。1.7 消防
（1） 施工主出入口处设消防水池(容量不小于10m3），作为办公区的消防及降尘水源。
（2） 楼层下设消防水池(容量不小于30m3）用变频增压泵引至建筑工程主体各楼层（水源应能覆盖到楼层的各处，每楼层均设消火栓口，并配置水带和水枪），作为生产区的消防及降尘水源。
（3） 施工现场应根据实际情况配置—定数量消防器材：施工层配备灭火器不少于8个;非施工层一般按每一楼层在楼梯口设置二只灭火器;办公及生活区每楼层按每20m间距配备灭火器2个。
（4） 沿建筑四周设置沿道路并距道路不大于两米设置消防栓，间距不大于120米，工人生活区设置消防栓2个。
（5） 施工现场出入口处和工人生活区分别设置消防器材集中点，配备消防斧、消防铲、消防桶、灭火器。
详细临时消防详消防施工方案
5。1。1.8喷淋降尘、防尘
1）在主入口设置扬尘雾炮机降尘，在大河和主道路一侧楼面边设喷淋降尘装置,确保湿法作业。喷淋管采用φ20PVC管，,釆用成品喷头。每隔5m采用管卡将喷淋管固定,现场配备自制式洒水车一辆,用作施工降尘。
2）对场内不扰动的裸土用防尘网实行全覆盖,可以洒草仔绿化，渣土倾倒场地要洒水降尘措施.
3）楼层垃圾清运通道各楼层的预留洞囗如通风道、管井或电梯井等都可以设置成垃圾清运通道,通道出囗处设置易开关的门洞和降尘设施,并及时清运槽內垃圾,各楼层、各工程做到工完场清.
5。1。1。9办公区、生活区、现场绿化
办公区、生活区设置一定数量的花台，种植小型乔木(桂花)及灌木（桅子花、茶花、南天竹等），用以美化办公、生活环境。现场根据需要进行硬化，不硬化的地方用草皮进行绿化。
5。1。2材料堆场
材料堆放场地做硬化处理,并保持排水畅通。
5.1。2.1原材料进场并在指定位置堆码后,在材料堆放区域前方设置材料标识牌；原材料经车间加工制成半成品后,在半成品堆放区域前设置半成品加工标识牌。
材料存放
堆放区牌和标识牌：采用喷绘,尺寸:宽1m，高0。5m，可用板或广告公司制作
5.1。2。2标识牌：宽x高=450mmx350mm,标识牌采用镀锌板或铝塑板制作，边框为20mm.
5。1。2.3各类材料堆放：
1)材料堆放高度要求
水泥、砖码放高度＜1.5m;
钢筋线材堆放高度＜3捆,半成品堆放高度＜1。2m，条形钢筋高度＜0。8m；
给排水管材堆放高度＜0.8m，两侧用“U”型架托；
Φ48×3。5钢管按长度分类堆放或一头对齐堆放，高度＜0.8m;
钢管扣件集中堆放在特制的箱体（木质或铁制)内;
模板和楞木按单边对齐堆放,高度＜1。5m。
5.1.2。4钢材
（1） 材料标识牌设置规范，详细标识钢材的直径、产地、用途和检验状态。
（2） 钢筋与钢筋加工厂要统一考虑布置,并按进场、加工和使用的先后顺序,按型号、直径、用途分门别类采用型钢隔开摆放。
（3） 加工好的半成品要规范堆放，施行“工厂化”管理，即按钢筋的编号分类堆放,标明:型号、品种、规格、尺寸等，且堆放整齐,要求一头齐、一条线.
5.1。2。5粗、细骨料
（1） 砂、石等混凝土粗、细骨料堆放场地需进行硬化，并保持排水通畅.
（2） 材料标识牌设置规范，详细标识材料的名称、产地、用途和检验状态。
5。1。2。6木材料
（1）木方和模板堆放应架空地面150以上，并堆放整齐。
(2）旧木方和模板应起钉,分类堆放。
（2）堆放处配备灭火器器
5.1.2.7钢管
（1）钢管应堆放在塔吊作用范围内，搭设架分类堆放,扣件用袋装化,砌开口池堆放
（2）旧钢管和扣件到现场后,除锈、防腐，分类堆放
（3）现场的钢管分长度堆放,放在焊专门的吊装用吊具上，再吊至堆放架上
5.1。2.8易燃易爆等危险品设专用库房,并与生产、办公区隔开，配备必要的消防器材。
5。1.2。9材料堆场使用工具式或黄线隔离栏进行分隔，线型材料用工具式支墩,其他易飞扬的建筑材料存放于专用库房内，分类堆码整齐，设置明显标牌、标识，书写规范准确。
5。1。3临电用电
5。1.3。1基本规定
施工现场临时用电设备在5台及以上或设备总容量在50KW及以上者，应由电器工程技术人员编制用电组织设计，并进行审核、审批、建立审查。
施工现场临时用电必须采用TN-S系统，符合“三级配电两级保护”,达到“一机一闸一漏一箱”的要求;三级配电是指总配电箱、分配电箱、开关箱三级控制,实行分级配电;两级保护是指在总配电箱和开关箱中必须分别装设漏电保护器，实行至少两级保护。
电工必须持证上岗，安装、巡查、维修或拆除临时用电设备和线路必须由电工完成。
施工现场临时用电必须建立安全技术档案,临时用电应定期检查，应履行复查验收手续，并保存相关记录。
户外电箱必须加雨遮防护棚,有配电线路图。
5。1。3.2接地接零
在施工现场专用变压器的供电的TN-S接零保护系统中，电气设备的金属外壳必须与保护零线连接。保护零线应由工作接地线、配电室（总配电箱）电源侧零线或总漏电保护器电源侧零线处引出。保护零线严禁穿过漏电保护器，工作零线必须穿过漏电保护器。
在同一电网中，不允许一章用电设备采用保护接地，而另一章设备采用保护接零；电箱中应设两块端子板（工作零线N与保护零线PE)，保护零线端子板与金属电箱相连，工作零线端子板与金属电箱绝缘.
图1 专用变压器供电时TN—S
3接零保护系统示意：
1工作接地；2—PE线重复接地；3-电气设备金属外壳（正常不带电的外露可导电章）;L1、L2、L3相线;N工作零线；DK—总电源隔离开关；RCD———总漏电保护器（兼有短路、过载、漏电保护功能的漏电断路器）；T—变压器
保护零线 工作零线
5.1。3。3总配电室
1、配电室应靠近电源，并设置在灰尘、潮气少、无腐蚀介质及道路畅通的地方；配电室应能自然通风，并应采取防止再雪侵入和动物进入的措施。
2、配电柜侧面的维护通道宽度不小于1m;配电室顶棚与地面的距离不低于3m。
3、配电室的建筑物和构筑物的耐火等级不低于3级，室内配置砂箱和可用于扑灭电气火灾的灭火器；配电室的照明分别设置正常照明和事故照明;配电室的门向外开,并配锁.
5。1。3.4配电线路
1、电缆线路应采用埋在地，严禁沿地面明设；埋地电缆路径应设方位标志;电缆直接埋地敷设的深度不应小于0。7m，并应在电缆紧邻上下左右侧均匀敷设不小于50mm厚的细纱，然后覆盖砖或砼板凳硬质保护层；埋地电缆穿越建筑物、道路、易受到机械损伤以及引出地面从2。0m高到地下0.2m处，必须加设防护套管，防护套管内径不应小于电缆外径的1。5倍。
2、电箱警示牌需填写责任人、电工、姓名、联系方式。
5。1.3。5楼层配电
1、楼层分配电中，电缆垂直敷设应利用工程中的竖井、垂直孔洞，宜靠近用电负荷中心.
2、垂直布置的电缆每层楼固定点不得少于一处。
3、电缆固定宜采用角钢做支架,瓷瓶做绝缘子固定.
4、每层分配电箱电源应从下一层分配电箱中总隔离开关上端头引出。
5、楼层电缆严禁直接架设在脚手架和其他设施上.
5.1.3.6总配电箱
1、总配电箱采用冷轧钢板制作,箱体钢板厚度为1。5—2。0mm,箱体表面应做防腐处理。
2、总配电箱电器安装板必须分设N线端子板和PE线端子板。N线端子板必须与金属电器安装板绝缘;PE线端子板必须与金属电器安装板做电气连接。
3、总配电箱应设置总隔离开关以及分路隔离开关和分路漏电保护器；隔离开关应设置于电源进线端，应采用分断时具有可见分断点，并能同时断开电源所有极的隔离电源；如果采用分断时具有可见分断点的断路器，可不另设隔离开关。
4、总配电箱中漏电保护器的额定漏电动作电流应大于30mA额定漏电动作时间应大于0。1S，但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30mA.S .
5、配电箱尺寸见图中规格：配电箱箱体颜色中黄色（做喷塑处理)、CI及闪电标识如图所示，材质为不干胶割字.
5.1.3。7分配电箱
1、分配电箱应设在用电设备或负荷相对集中的区域，分配电箱与开关箱的距离不得超过30M.
2、分配电箱采用冷轧钢板或阻燃绝缘材料制作,分配电箱钢板厚度不得小于1。5mm，箱体表面应做防腐处理。
3、固定式分配电箱中心点与地面的垂直距离为1。4m，配电箱支架应采用L40×40×4角钢焊制。
4、分配电箱应装设总隔离开关、分路隔离开关以及总断路器、分路断路器或总熔断器、分路熔断器。分配电箱箱体颜色为中黄（做喷塑处理）、CI及闪电标示、尺寸规格如图所示.
5。1。3。8开关箱
1、开关箱应采用冷轧钢板式阻燃绝缘材料制作，开关箱箱体钢板厚度不得小于1.2mm，箱体表面应做防腐处理。
2、开关箱必须装设隔离开关、断路器或熔断器，以及漏电保护器。隔离开关应采用分断时具有可见分段点，能同时断开电源所有极的隔离电器，并应设置于电源进线端.
3、开关箱漏电保护器的额定漏电动作电流不应大于30mA,额定漏电动作时间不应大于0.1S；使用于潮湿或有腐蚀介质场所的漏电保护器，其额定漏电动作电流不应大于15mA，额定漏电动作时间不应大于0。1S；配电箱支架应采用L40×40×4角钢焊制,箱体颜色为中黄(做喷塑处理）、CI及闪电标示、尺寸规格如图所示。
十、开关箱与固定设备设置
1、用于单台固定设备的开关箱固定在设备附近。
2、设备开关箱箱体中心距地面垂直高度为1。5m。
3、设备开关箱与其控制的固定用电设备的水平距离不宜超过3m.
4、连接固定设备的电缆宜埋地,且从地下0.2m至地面以上1。5m处必须加设防护套管，防护套管内径不应小于电缆外径的1。5倍。
5.1.3。9电焊机使用安全
1、电焊机变压器的一次侧电源线长度不应大于5m,其电源进线处必须设置防护罩。
2、电焊机二次侧焊把线应采用防水橡皮护套铜芯软电缆，电缆长度不应大于30m。
3、电焊机二次侧应安装触电保护器（空载降压保护装置）。
4、电焊机外壳应做保护接零。
5、使用电焊机焊接时必须穿戴防护用品，严禁露天冒雨从事焊接作业.
6、电焊作业应配备接火斗，办理动火申请，并设专人监护.
5.1.3。10现场照明
1、一般场所宜选用额定电压为220v的照明器。
2、室外220V灯具距离地面不得低于3m,室内220V灯具距离地面不得低于2。5m。
3、在地下室、高温、有导电灰尘、比较潮湿或都灯具离地面高度低于2。5m等场所的照明,电源电压不应高于36V。
4、特别潮湿场所、导电良好的地面、锅炉或金属容器内照明，电源电压不得高于12V。
5、照明灯具的金属外壳必须与PE线相连接，照明开关箱内必须设置隔离开关、短路与过载保护器和漏电保护器.
6、普通灯具与易燃物距离不宜小于300mm;聚光灯、碘钨灯等高热灯具与易燃物距离不宜小于500mm，且不得直接照射易燃物。
5。1。4安全防护:
5。1。4.1通道口防护
建筑物的出入口必须设置安全通道防护棚，具备防砸、防雨、抗冲击功能.
2.在吊装影响范围和建筑物坠落半径以内的通道、材料加工区、物料提升机进料口、
外用电梯地面进料口及其他需要防止高空坠物的区域,必须设置防止穿透的双层
防护棚，双层防护棚(间距600mm）， 必须满铺能承受＞10KPa 的均布静荷载的
材料（ 或50mm 厚木板或符合规定的其他材料)。
3.安全通道棚正立面应设置安全标语及警示标志牌。
4、安全通道内应设安全教育文化墙或安全教育宣传漫画，高度1— 2米,采用户外喷绘.
5。1.4。2安全防护棚
（1）钢筋加工防护棚
材料：100×100方管焊接而成。加工车间顶部应张挂安全警示标识和安全宣传语的横幅,横幅宽度宜为1m，颜色以天蓝色为主，
上下加红白相间的踢脚线，标语底下加警示标志；下一层要有红白相接的踢脚线，高度为250mm最佳.
（2)配电房防护棚:
侧面用电箱防护围栏主框架采用40方钢焊制,顶部用彩钢加竹笆双层防护。
（3)搅拌机防护棚
.根据实际要求用采购搭设，警示标语喷绘制作，天蓝色底，白色字，上下各加黄黑相间的踢脚线
(4）施工升降机防护棚
工具式安全通道具体尺寸根据现场实际情况确定，安全通道必须设置双层硬质防护，底层是彩钢板，最上层用新模板，产柱与地面连接方式与工具式钢筋加工棚相同，通道顶部应张挂安全警示标识和安全宣传用语的横幅，横幅宽度宜为1。1m，工具式安全通道内侧需要悬挂2000m高的宣传横幅.图牌的尺寸为：宽*高=3000mm＊1500mm，图牌朝内.
（5） 混凝土泵降噪棚
用彩钢搭设。
5。1。4.3临边、洞口防护：
(1）塔吊防护：
塔吊基础四周必须设置1。8m高定型化防护网,塔吊安全使用告示牌应挂设在塔吊底部，图牌尺寸为1.8×1。2米。
（2)基坑防护
采用钢管防护拉杆,钢管立
（3）楼层、屋面防护栏杆：
采用60×40×2的矩形钢管拼装而成，高度1200，立柱间距不大于1500mm。
（4）楼梯防护
采用60×40×2的矩形钢管拼装而成，高度1200，立柱间距不大于1500mm。
（5)施工电梯
门采用50*50角钢及钢网片焊制，门高2米,宽0.7米,中间门锁处用钢板焊制,防止楼内人员开锁.电梯门必须是外锁式，由电梯司机开门。
5。1。4.4洞口防护:
(1)电梯洞口
电梯门洞口采用40的方钢焊接而成，立柱间距不大于110mm,高度不小于1500mm。
电梯垂直洞口
电梯井道内水平防护采用采用井壁内预留管洞，两层用钢管和模搭设防护平台进行防护。
（2）预埋洞口防护
200-500的洞口以下洞口防护
（3)后浇带防护
由40×80的木方钉模板进行封闭,在室外地下顶板上的后浇带两侧两侧砌三皮砖防水，施工中刷黄黑漆。
（4）立面洞口防护:
对于剪力墙结构，楼层竖向洞口高度低于900mm的临边可以 采用8号立柱作为横杆进行防护，其端部采用专用连接件（半个旋转扣件)进行固定。
2。 防护采用一道栏杆形式，栏杆离1200m。
3。 钢管表面涂刷红白相间油漆警示，并张挂“当心坠落”安全标志牌。
外脚手架立面防护：
在脚手架的二层和每施工的一挑悬挑脚手架搭一悬挑防护网
悬挑脚手架在悬层在底部和内侧面用模板进行封闭
5。2展示体验区观摩
5.2。1安全体验
（1）安全幅撞击体验
【参考图片】

（2） 安全用电
【参考图片】
（3） 安全防护用品
【参考图片】
（4） 消防施工展示
【参考图片】
消防安全知识展示
5.2。
3施工样板展示
所有有关工艺的分项均制作施工工艺牌,如:
（1）钢筋、模板施工
楼面、柱、剪力墙整体展示区,尺寸6米×4米，楼面下浇筑一个柱、一个柱模板和剪力墙模板,一道剪力墙绑扎，柱与剪力墙钢筋绑扎,剪力墙和柱在楼面上的，具体详土建板材图纸。
【参考图片】
（2)砌体、抹灰样板展示
砌体长度12—15米,展示有GZ、马牙槎、灰缝（皮数）杆、拉结筋、腰梁、过梁、镶顶砖及砌模板、墙体配管
砌体的一面做内墙抹灰展示,另一面作外墙装饰展示，砌体洞口做一个门窗安装样品
【参考图片】
外墙抹灰、装饰
根据设计要求，对墙体的每层做法进行展示,
【参考图片】
屋面、卫生间做法样板
含屋面的各层的做法、屋面细部做法，出屋面的管道做法、下水做法、卫生同.
（3)屋面和卫生间样板展示
【参考图片】

5。2。
4土建施工质量重点控制：
(1)加强材料进场检验
（2）加强材料加工检查
（2）主要分项工程质量检查
1）模板工程质量控制节点
墙柱模板的支架及其加固
模板截面和尺寸和垂直度的检查
2）钢筋工程：
钢筋的型号、规格、间距、接头、加密区、保护层
3）混凝土工程：
混凝土的等级、浇筑抹灰、养护
混凝土浇筑特别是注意节点的的墙柱根、梁柱接头的振捣，控制好混凝土浇筑标高和抹面工作.
柱子用薄膜抱箍养护，地下室剪力墙浇水养护、地面以上用养护液养护.
一般混凝土养护不少于7天,加抗渗济的不少于14天，后浇带养护不少于28天。
3）砌体质量控制:
首先做好进场材料检验,材料堆放规范，一般不超过2米，加气混凝土进场后要覆盖防淋雨。
砌体砌筑前要进行排版
在排版中对于小于200的门边垛，与结构相连时,结构支模浇筑
砌体混凝土防漏浆控制
砌体GZ模板
GZ模板顶部增加浇筑斗,
砌体空调管砌块和固定门砌块预制
4）水电预埋:
结构管线预埋规范,墙体预埋插座和开关盒预埋时使用钢筋上1米标高线控制好标高,对于楼面单层钢筋网的要在管线300范围内加8@150的钢筋网保护。
砌体线盒的预埋通过1米标高线控制标高,通过墙体抹灰的灰饼或冲筋控制板面，砌体开槽采用机械施工,线盒固定和修补建议采用石膏砂浆，管线修补处贴防裂布.
5.2。
4土建施工质量的测量和实测实量图片展示

（1） 精细放线
【做法要求】放出构件的轴线、控制线及标高等控制线 、实测实量数据上墙
【参考图片】

（2）实测实量
混凝土实测实量，包括构件尺寸、混凝土强度、保护层、板厚
构件尺寸和板厚测量检查:
【参考图片】
1.层高净高测量
墙面和平整度和垂直度检查

3.5。2层间接茬控制
【参考图片】
3.6.2 楼层内样板展示
（1） 砌体施工展示
砌体含GZ、腰梁、过梁的模板、钢筋、拉结筋、墙体砌筑的施工及浇筑完成后的成品展示，墙体的砌筑展示墙体排砖、的洞口预埋、皮数、镶顶，下口砌筑.
【参考图片】
抹灰、涂料施工工艺
抹灰含基层处理，灰饼冲筋、防裂、分层抹灰、厨卫、面层拉毛施工展示。
【参考图片】
卫生间及水电安装施工展示：
含卫生间的降板、止水坎、防水、管道预埋及其止水台及设计的其它各层做法.
卫生间降板采用方管支模.
【参考图片】
卫生间防水：
【参考图片】
水电安装：
安全防护展示:
主要是洞口、临边防护
【参考图片】
4楼梯样板
主要是展示栏杆、踏步、踢角线、下口滴水及顶板的平整。
【参考图片】

成品保护：
包括:墙、柱、楼梯踏步的阳角保护、地面管线保护、楼面钢筋绑扎后保护、门窗安装后的保护、防水施工后等保护
地面管线保护采用模板钉保护盒保护，表面刷黑黄漆
【参考图片】
第21页
