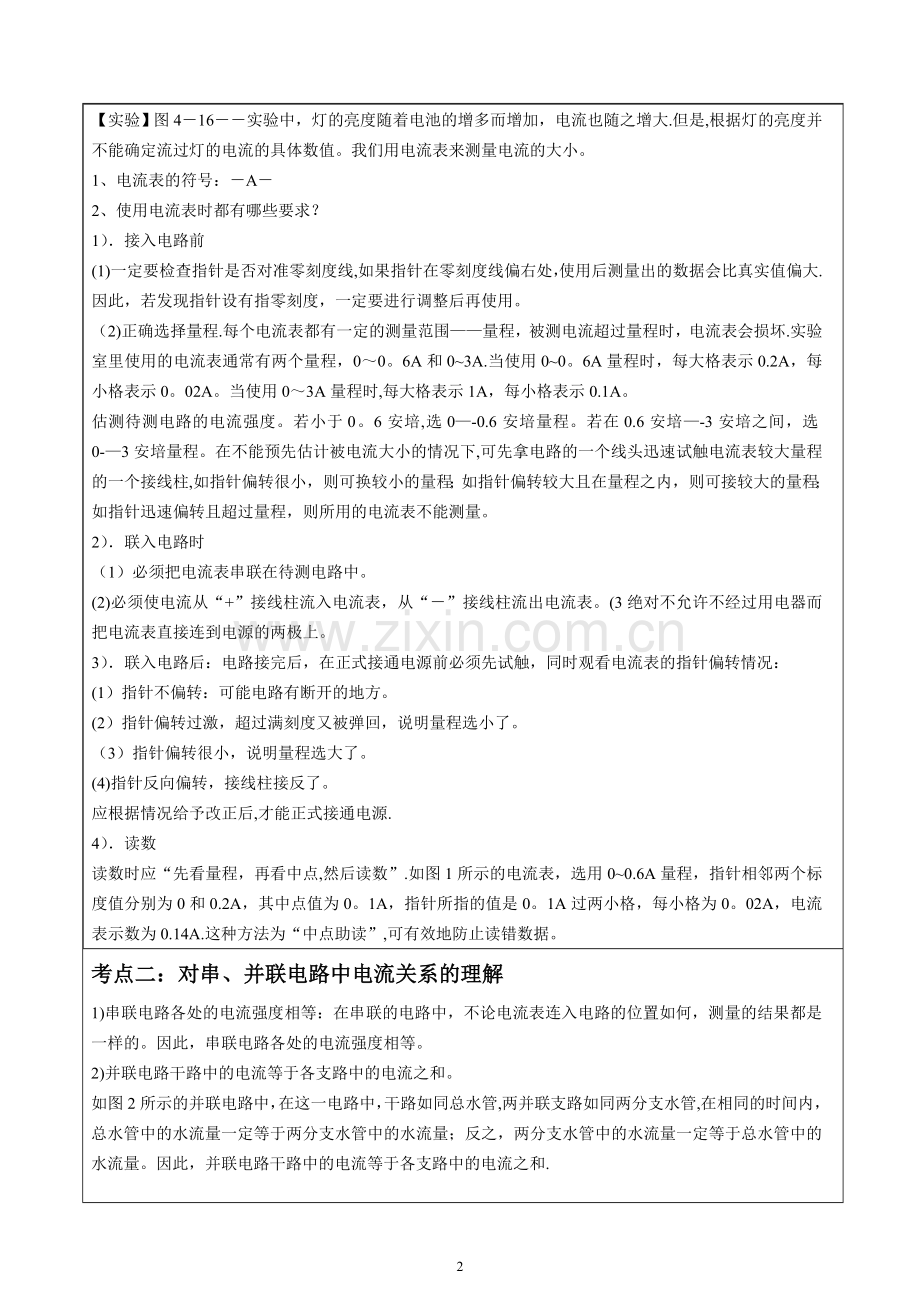

课 题 电流表与电压表的使用教学目标1、学会把电流表连入电路侧电流。2、学会电流表使用不同量程时的读数。3、知道电压是提供电路中有持续电流的“推动作用”4、会根据不同的量程读出电压表的读数5、会把电压表正确连入电路.重点、难点重点：电流的概念；电流的单位；学会使用电流表测电流的方法。使用电压表电压的测量难点:正确使用安培计测电流并可熟练测串、并联电路电流.电压的概念考点及考试要求掌握电流电压表的使用教学内容知识框架考点1：电流的形成与方向一、电路中的电流形成原因是电荷定向移动。在金属导体中，是电子发生定向移动形成了电流,电流的方向与电子运动的方向相反。在电路中电流从电源的正极流向电源的负极二、电流的大小、单位电流我们看不见、摸不着，但是我们可以从水流的情境想象电流的情境。当你打开两个自来水龙头,一般会看到两管中水流的强弱是不相的,在相同的时间里，哪个水龙头从管口流的水量多,就说这个水流强。因此需要一个描述电流强度的物理量电流强度，简称电流，用字母I表示，它的单位是安培，简称安，符号为A;更小的单位为毫安和微安,符号分别为mA和A。换算关系：1A103mA，1mA103A【练习】3安=_毫安=_微安; 15毫安=_微安=_安； 400微安=_毫安=_安。【识表】了解常见用电器工作时的电流值如：普通家用白炽灯约0。1A0。3A;晶体管收音机约0。01A0。1A；晶体管电视机约0.1A0。3A；普通家用空调机约4A8A.三、电流的测量【引入】不同的电路和用电器中的电流的大小是不同的，怎样测量电流呢？使用电流表【实验】图416实验中，灯的亮度随着电池的增多而增加，电流也随之增大.但是,根据灯的亮度并不能确定流过灯的电流的具体数值。我们用电流表来测量电流的大小。1、电流表的符号：A2、使用电流表时都有哪些要求？1）接入电路前(1)一定要检查指针是否对准零刻度线,如果指针在零刻度线偏右处，使用后测量出的数据会比真实值偏大.因此，若发现指针设有指零刻度，一定要进行调整后再使用。（2)正确选择量程.每个电流表都有一定的测量范围量程，被测电流超过量程时，电流表会损坏.实验室里使用的电流表通常有两个量程，00。6A和03A.当使用00。6A量程时，每大格表示0.2A，每小格表示0。02A。当使用03A量程时,每大格表示1A，每小格表示0.1A。 估测待测电路的电流强度。若小于0。6安培,选0-0.6安培量程。若在0.6安培-3安培之间，选0-3安培量程。在不能预先估计被电流大小的情况下,可先拿电路的一个线头迅速试触电流表较大量程的一个接线柱,如指针偏转很小，则可换较小的量程；如指针偏转较大且在量程之内，则可接较大的量程；如指针迅速偏转且超过量程，则所用的电流表不能测量。2）联入电路时（1）必须把电流表串联在待测电路中。(2)必须使电流从“+”接线柱流入电流表，从“”接线柱流出电流表。(3绝对不允许不经过用电器而把电流表直接连到电源的两极上。3）联入电路后：电路接完后，在正式接通电源前必须先试触，同时观看电流表的指针偏转情况：(1）指针不偏转：可能电路有断开的地方。(2）指针偏转过激，超过满刻度又被弹回，说明量程选小了。（3）指针偏转很小，说明量程选大了。(4)指针反向偏转，接线柱接反了。应根据情况给予改正后,才能正式接通电源.4）读数读数时应“先看量程，再看中点,然后读数”.如图1所示的电流表，选用00.6A量程，指针相邻两个标度值分别为0和0.2A，其中点值为0。1A，指针所指的值是0。1A过两小格，每小格为0。02A，电流表示数为0.14A.这种方法为“中点助读”,可有效地防止读错数据。 考点二：对串、并联电路中电流关系的理解1)串联电路各处的电流强度相等：在串联的电路中，不论电流表连入电路的位置如何，测量的结果都是一样的。因此，串联电路各处的电流强度相等。2)并联电路干路中的电流等于各支路中的电流之和。如图2所示的并联电路中，在这一电路中，干路如同总水管,两并联支路如同两分支水管,在相同的时间内，总水管中的水流量一定等于两分支水管中的水流量；反之，两分支水管中的水流量一定等于总水管中的水流量。因此，并联电路干路中的电流等于各支路中的电流之和.考点三：电压电源接入电路时，为什么电路中就有电流呢？那么，为什么电荷会运动起来呢？必定有一种力推着它动起来，这种推动力有谁提供呢？原来是电源上的电压对电荷产生了推动力由此引入电压（为了说明在什么情况下才能形成电流，我们先用水流作比喻，看看水流是怎样形成的?）【提问】将装有水的U形管连通器的底部用止水钳夹住，两管内水面相平。打开止水钳,两管内的水会不会发生流动？(看图)向U形管左管内加水，使左管水面高出右管水面(图1)。(提问：打开止水钳，两管内的水会不会发生流动,如果发生流动,水怎样流动?）打开止水钳，水从左管向右管流动.(P437)甲图中A处的水位高于B处的水位，打开阀门,管中的水从A处通过涡轮向B处流动，水的流动使涡轮转动.A处的水面下降,B处的水面上升，当A、B两处水面相平时，水位相同，水停止流动,涡轮不再转动，幻灯片要显示上述过程。可见，水位差（水压）使水管中形成水流。现在,我们用一台抽水机不断地把水从B处抽到A处（如图3乙所示,将抽水机置入，同时表现出抽水的动态情况）、使A处的水总比B处的水位高，由于水管两端总保持一定的水位差（水压)，于是水管内就有持续的水流。可见，电压是使电路中形成电流的原因。在国际单位制里,电压的单位是伏特,简称伏（V).此外,常用单位还有千伏(kV）、毫伏（mV)、微伏（V）等。介绍它们的换算关系.【练习题】(1)电压使电路中形成_，_是提供电压的装置.(2）220伏=_千伏=_毫伏看课本几种电压值的表：要求记住的电压值有：一节干电池电压：1。5伏；家庭电路的电压：220伏；对人体安全的电压：不高于36伏。如何正确使用电压表必须将电压表并联在被测电路中必须让电流从电压表的“+接线柱流入，“-接线柱流出（正进负出）被测电压不得超过电压表的量程如何读出电压表的示数正确读出电压表的示数的方法：首先要确认所选择的量程；其次，确认每大格和每小格所表示的电压值；最后，根据指针指示的位置读取电压值。A类题1、关于电流的方向，说法正确的是（）A、带电微粒的运动方向就是电流的方向B、自由电子移动方向与电流方向相反C、金属导体中自由电子运动方向就是电流的方向D、以上说法均不正确2、下列用电器在正常工作时电流量最小的是( ）A、电子手表 B、电冰箱C、白炽灯 D、空调器3、下列有关电流表的使用，不正确的是( )A电流表并联在被测电路中B电流表串联在被测电路中C被测电流不超过电流表的量程D电流从电流表“”接线柱流入，“”接线柱流出3、电流表连入电路后，在不能预先估计被测电流大小的情况下，应先拿出电路的另一个线头迅速试触电流表是量程的接线柱。这样做是为了（ ）A、看看有无电流 B、看看电流表的灵敏程度C、检查电路的连接是否正确 D、选择合适的量程4、用电流表测两灯串联时的电流,当闭合开关时，发现两灯时亮时暗,电流表来回摆动.此现象的可能原因是 （ )A、某盏灯灯丝已断B、某盏灯灯丝已短路C、电流表损坏而断路D、灯泡与灯丝接触不好,时断时通5。 关于串联电路，下列说法中正确的是：（）A. 串联电路中,只要有一处断开，就处处无电流。B。 串联电路中，只要有一盏灯被短路，其余各灯就都不亮。C。 马路上的电灯，一起亮,一起灭，可知它们是串联的。D. 串联电路中的各用电器之间是互不影响的.6。使用电流表时,一般不能把电流表直接接在电源两极上，是因为 （ )A.流过电流表的电流太小,不能测出电流值D。流过电流表的电流太小，会损坏电流表C.流过电流表的电流太大，不能测出电流值D。流过电流表的电流太大，会损坏电流表7。 以下关于电流的说法正确的是（ ）A、在电路中，电流从电源的正极流向负极B、在金属导体中，电子的移动方向与电流方向相同C、只有正电荷的定向移动，才能形成电流D、只有自由电子的定向移动，才能形成电流8. 如图,是用电流表测量通过电灯电流的正确电路的是：（ ）9使用电流表时（ ）A必须串联在待测部分的电路中 B必须与待测电路并联C把电流表的两接线柱接到电路中即可 D电流表可以直接接到电源两极上10实验室使用的电流表用“”与“0。6”两接线柱接入电路,指针静止时位置如图所示，则该表的示数值应为（ ）A1。70安 B0.34安 C0。27安 D0.37安B类题1。 某同学在使用电流表时，本应使用和3两个接线柱，但误将“”和“0。6两个接线柱接入电路，电流从“”接线柱流入，从“0。6”接线柱流出，这样做的可能后果是( )A. 指针不动。B。 指针摆动的角度小了。C。 指针反向摆动。D。 指针摆动角度太大，电流表可能被烧坏。2。 某同学用导线把干电池、小灯泡和开关连成了一个电路,闭合开关后，小灯泡不发光，一会儿电池却发热了，这个电路的故障可能是（）A。 断路。B。 短路。C。 灯泡坏了.D. 电池坏了。3. 有00。6A和03A两个量程的电流表，在某次测量中用了00。6A量程测某一电路中的电流,从03A量程的刻度盘上发现指针正好指在2。3A的刻度线上，测得实际电流的大小为（)A。 0.43A。B。 0。46A.C。 0。7A。D. 2。3A.4。流过灯a的电流Ia5500毫安，流过灯b的电流Ib0.55安。流过灯c的电流Ic5.5103微安，比较三个电流大小正确的是 （ )A。IaIbIc B。IaIbIc C。IaIbIc D。IaIbIc5.某同学用电流表测量流过电灯的电流大小，所接电流表的量程为00。6安，但刻度盘上只能看清03安量程的刻度，发现指针在2.4安刻度线上，则该同学测得的电流大小为 （ )A。2。4安 B。0。12安 C. 0.48安 D.1.2安6在下图所示的电路中,要用电流表测出L2中的电流，正确的电路图是（ ）+L1L2AAL1L2A+DL1L2A+BL1L2A+CA3A2A1L2L1A37如右图所示电路，闭合开关后,电流表A1、A2和A3的示数最大的是（ )AA1最小 BA2最小 CA3最小 D无法比较8在上题中,如果电流表A1的示数是0。3A，A3的示数是0.8A，则和A2的示数是( )A0.3A B0.5A C0.8A D1.1AC类题1。 用一只开关可以同时控制两盏灯,则这两盏灯（ ）A一定是串联 B、一定是并联C、可以串联也可以并联 D、不能这样连接2。 下列四个电路图中，当开关S闭合后,两盏灯并联的电路是( ）3。 关于如图所示电路，以下说法正确的是( ）A、只接通S1,灯亮、电铃响 B、只接通S2,灯亮、电铃响 C、只断开S3,灯亮、电铃响 D、只断开S1，灯亮、电铃响4。 下列说法中正确的是( ）A、开关闭合的电路一定是通路 B、导线内部断裂时会发生短路 C、电路发生开路时会发生危险 D、电路连接导线松脱会产生开路5。 使用电池的时候,不允许用导线把电池两极连接起来，是因为（ )A、这样连接电路不通 B、这样连接会在导线中产生很大的电流，损坏电池C、这样连接电路中电流太小，用电器无法工作D、这样连接有触电危险6。 下图是装有两节干电池的手电筒的结构示意图,要使手电筒正常工作,两节干电池放置正确的是( ） A、图甲 B、图乙C、图丙 D、图乙、图丙都可以7. 如图所示的电路中，若测量通过灯泡L1的电流，应将电流表串联在电路中的（）A、a处 B、b处C、c处 D、d处8。 李强同学第一次测量电流时，发现电流表的指针向“0刻度的左边偏转，他再次检查了所连接的电路并进行改动。请你分析下面的改动方法，不可行的是：()A、不断开开关，将接电流表的两根导线调换B、先断开开关，将电流表的两根导线调换C、先断开开关，将电池从电池盒中取出调换方向后再装入电池盒D、先断开开关，将接电池的两根导线调换9。 在如图所示的电路中，下面的说法正确的是：( ）A、电流表的示数就是电路的总电流B、这个电路是个并联电路C、S1闭合时两个灯泡全都亮D、S1只能控制一盏灯，而S2能控制两盏灯电压的练习一、填空题1电压是电路中产生_的原因,用电器两端的电压是由_提供的,通常用字母_代表电压，电压的单位是_，简称_，符号是_,一节干电池的电压一般是_，我们国家家庭照明电路的电压是_250 kV_V_ mV，15 mV_ V，150000 V_ kV3用电压表可以测量_的大小，测量时电压表应该跟被测用电器_联，使电压表的红接线柱(或标有“”号的接线柱)靠近电源_极，黑接线柱（或标有“-”号的接线柱）靠近电源_极，所用量程的最大测量值必须_被测电路两端的电压4小月同学按如图1-2所示的电路连接好，将开关S闭合后，电流表的示数是0.3 A,电压表V1的示数为6 V,电压表V2的示数为_;他将开关断开时，电流表的示数为_电压表V1的示数为_，电压表V2的示数为_ 图12二、选择题 6有几位同学阅读了型直流电压表使用说明书后,讨论电压表的使用时发表了以下几种观点，你认为不正确的是（ ) A电压表要并联在被测电路两端 B被测电压不要超过电压表的量程 C测一节干电池的电压时用“-”和“15”两个接线柱 D使电流从“”接线柱流入，从“接线柱流出 7图13是四位同学画出的用电压表测灯泡两端电压的电路图，正确的是（ ）图13 8某同学在实验中想得到6 V的电压，以下做法中正确的是( ） A将三节干电池串联 B将三节干电池并联 C将四节干电池串联 D将四节干电池并联 三、实验题 9图14是某同学画出的电路图，可是他由于马虎,没有在中标出是电流表还是电压表，请你帮他标出来图1-43将两节相同的干电池并联组成电池组，用电压表测这个并联电池组的电压，如图629所示，闭合开关后，电压表的示数为_V 4某同学在用两个量程的电压表（03V和015V)测由两节干电池串联组成的电池组的电压时，记录的是10V，他出现错误的原因是_,实际电压是_5图630是某电池外壳上的说明由说明可知该电池的电压是_V电池中含有汞（Hg）、镉(Cd）等多种重金属，电池外壳锈蚀腐烂后会污染环境，危害公众健康在说明左边的图案中打“”的普通垃圾箱，它告诉我们_。注：RECHARGEABLE可再充电池STANDARD CHARGE标准充电64节干电池串联成电池组，总电压应为 ( ）(A)1。5V (B)2V （C）6V (D）8V7在图631的电路图中，能用电压表正确测出灯两端电压的是（ )8在图632所示的电路中，当开关s闭合时，电压表的示数为3V，的示数为6V,则电源电压为 ( )6
